单片机数码管显示原理

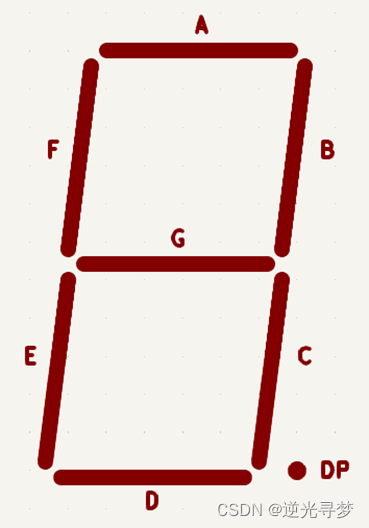

1.对于共阴极数码管，想让某个数字或者某个字母亮，只需对应某段或某几段同时亮起即可。

想让数字 ‘ 0 ‘ 显示，对于共阴极数码管需要ABCDEF这六段同时点亮。

          DP  G  F  E  D  C  B  A

               二进制                         16进制

全灭      0 0 0 0   0 0 0 0                  0x00

全亮      1 1 1 1   1 1 1 1                  0xff

显示‘0‘  0 0 1 1   1 1 1 1                  0x3f

显示‘1‘  0 0 0 0   0 1 1 0                  0x06

显示‘A‘ 0 1 1 1   0 1 1 1                  0x77

显示‘b‘ 0 1 1 1   1 1 0 0                  0x7c

2.对于共阳数码管则对共阴极数码管二进制按位取反即可。

          DP  G  F  E  D  C  B  A

              二进制                          16进制

全灭      1 1 1 1   1 1 1 1                  0xff

全亮      0 0 0 0   0 0 0 0                  0x00

显示‘0‘  1 1 0 0   0 0 0 0                  0xc0

显示‘1‘  1 1 1 1   1 0 0 1                  0xf9

显示‘A‘ 1 0 0 0   1 0 0 0                  0x88

显示‘b‘ 1 0 0 0   0 0 1 1                  0x83

其他字母数字依次类推。
