前言

  1. 因为之前师傅让我编写了一个 I2C 扩展 GPIO 控制器，但是这个 GPIO 控制器并没有要求编写中断的内容，所以就一直搁浅了。后面突发奇想，感觉还是要了解一下中断控制器的驱动程序如何编写，因此就有了该篇博客。
  2. 在韦东山老师的驱动大全中，其实已经介绍了中断控制器的驱动程序如何编写。但是我后面简单了解了一下，发现韦东山老师的中断驱动都是参考的 IMX6ULL 的中断控制器驱动。而在一些特殊的项目中，可能会要求外扩中断控制器，例如 ste-nomadik-nhk15 开发板就采用了两个 I2C 外扩的中断控制器。
i2c0 {
	stmpe0: stmpe2401@43 {
		compatible = "st,stmpe2401";
		reg = <0x43>;
		// ...
		stmpe_gpio43: stmpe_gpio {
			compatible = "st,stmpe-gpio";
			gpio-controller;
			#gpio-cells = <2>;
			interrupt-controller;
			// ...
		};
	};
	stmpe1: stmpe2401@44 {
		compatible = "st,stmpe2401";
		reg = <0x44>;
		// ...
		stmpe_gpio44: stmpe_gpio {
			compatible = "st,stmpe-gpio";
			gpio-controller;
			#gpio-cells = <2>;
			interrupt-controller;
			//...
		};
	};
	// ...
};
  1. 在 ARM Cortex-A和Cortex-M中断处理浅析 一文中，我简单介绍了 Cortex-A 和Cortex-M 中断处理机制。我们知道了对于 Cortex-A 核的中断处理，需要软件实现。
  2. Linux 做了一套中断处理框架，需要驱动工程师按照这套框架进行适配。这里，我将会简单介绍一下，如果你希望向 Linux 中注册一个 中断控制器，应该如何做。
  3. 个人邮箱：zhangyixu02@gmail.com
  4. 微信公众号：风正豪

在这里插入图片描述

中断控制器驱动程序

重要结构体

  1. 所谓的 Linux 驱动程序，本质上就是按照 Linux 内核开发者规定的框架进行填鸭。这里我将介绍比较重要的结构体，作为驱动开发者，如果要编写一个中断控制器要填充的结构体成员有哪些。
  2. irq_chip 结构体重要成员：
  • irq_chip.irq_ack : 当中断产生时，将会调用该成员函数清除中断源信号，标记该中断被处理，为新的相同中断触发做准备。无特殊需求，可以直接调用 Linux 提供的 irq_gc_ack_set_bit 函数。
  • irq_chip.irq_mask : 中断产生，需要调用该成员函数屏蔽相同的中断源，防止同一个中断执行过程中再次被自己中断导致重入问题。无特殊需求，可以直接调用 Linux 提供的 irq_gc_mask_set_bit 函数。
  • irq_chip.irq_mask_ack : 是 irq_chip.irq_ack 和 irq_chip.irq_mask 之和。如果定义了这个成员，那么 irq_chip.irq_ack 和 irq_chip.irq_mask 就没有必要再进行定义。
  • irq_chip.irq_unmask : 当中断执行完成之后，我们需要调用该函数解除对该中断的中断源屏蔽解除。无特殊需求，可以直接调用 Linux 提供的 irq_gc_mask_clr_bit 函数。
  • irq_chip.irq_set_type : 当注册中断时，设置中断的触发类型时将会调用该函数。这个必须提供，并且必须由芯片原厂提供，因为不同的中断控制器其中断触发类型不同。
  1. 需要支持 irq_gc_mask_clr_bit 、 irq_gc_mask_set_bit 和 irq_gc_ack_set_bit 函数就需要填充 irq_chip_type.regs 中的 ack 和 mask 成员。
/**
 * struct irq_chip_regs - 中断控制器寄存器偏移量结构体
 * @enable:        使能寄存器相对于 reg_base 的偏移量
 * @disable:        禁用寄存器相对于 reg_base 的偏移量
 * @mask:        屏蔽寄存器相对于 reg_base 的偏移量
 * @ack:        确认寄存器相对于 reg_base 的偏移量
 * @eoi:        结束中断寄存器相对于 reg_base 的偏移量
 * @type:        类型配置寄存器相对于 reg_base 的偏移量
 * @polarity:        极性配置寄存器相对于 reg_base 的偏移量
 */
struct irq_chip_regs {
        unsigned long                enable;    // 使能寄存器的偏移量
        unsigned long                disable;   // 禁用寄存器的偏移量
        unsigned long                mask;      // 屏蔽寄存器的偏移量
        unsigned long                ack;       // 确认寄存器的偏移量
        unsigned long                eoi;       // 结束中断寄存器的偏移量
        unsigned long                type;      // 类型配置寄存器的偏移量
        unsigned long                polarity;  // 极性配置寄存器的偏移量
};

成员变量被调用时机

  1. 设备驱动调用 request_irq 将会导致 irq_chip.irq_unmask 被调用用以使能中断。
  2. 如果是电平触发的函数，在函数执行之前，会调用 irq_chip.irq_mask 和 irq_chip.irq_ack 来屏蔽中断，执行完成后调用 irq_chip.irq_unmask 重新使能中断。
if (chip->irq_mask_ack) {
        chip->irq_mask_ack(&desc->irq_data);
} else {
        chip->irq_mask(&desc->irq_data);
        if (chip->irq_ack)
                chip->irq_ack(&desc->irq_data);
}
  1. 屏蔽中断可以发送在外设、中断控制器、CPU 三个位置。
  • 设备驱动层调用 local_irq_disable 和 local_irq_enable 针对的不是外部的中断控制器，而是直接让 CPU 自身不响应中断请求。
  • 设备驱动层调用 disable_irq 和 enable_irq 针对的是中断控制器。当调用 disable_irq ，那么将会暂时屏蔽中断，在内核中的实现层面是做了延后屏蔽，直到 enable_irq 再执行 ISR。
  • 外设端的中断信号产生高度依赖外设本身，因此 Linux 并不会提供标准的 API，而是由外设驱动自行设计。

GIC 中断控制器

  1. GIC 是中断管理控制器，是直接与 CPU 核连接的。该控制器驱动程序是由 ARM 官方提供，如果是作为芯片原厂的工程师，是无需关心的。对于绝大多数人也接触不到，因此我不做介绍。（笑，水字，狗头）
  2. 如果你还是希望学习阅读 GIC 控制器如何编写，请自行阅读 Linux-4.9.88\drivers\irqchip\irq-gic.c。

GPIO 级联中断控制器

  1. 对于 GPIO 级联中断控制器就是挂载在 GPIO 控制器下的中断控制器，例如前言中所说的 I2C GPIO 外扩中断控制器就属于级联在 GPIO 控制器下的中断控制器。
  2. 这类中断控制器可以由芯片原厂工程师编写，也可以由方案商的驱动工程师根据项目需求进行编写。对于想要学习这类中断控制器驱动编写的，可以参考 Linux-4.9.88\drivers\gpio\gpio-stmpe.c 或 Linux-4.9.88\drivers\gpio\gpio-pca953x.c 。

设备树

i2c0 {
	stmpe0: stmpe2401@43 {
		compatible = "st,stmpe2401";
		reg = <0x43>;
		// ...
		stmpe_gpio43: stmpe_gpio {
			compatible = "st,stmpe-gpio";
			gpio-controller;
			#gpio-cells = <2>;
			interrupt-controller;
			// ...
		};
	};
	stmpe1: stmpe2401@44 {
		compatible = "st,stmpe2401";
		reg = <0x44>;
		// ...
		stmpe_gpio44: stmpe_gpio {
			compatible = "st,stmpe-gpio";
			gpio-controller;
			#gpio-cells = <2>;
			interrupt-controller;
			//...
		};
	};
	// ...
};

驱动程序

  1. 如下为一个简单的 GPIO 级联中断控制器的框架，请自行参考上述两个文件对照这个框架学习。
// 如下内容可以在设备树总设置，为了方便理解，这里用宏定义代替
#define chip0               0
#define chip1               1
#define extend_irq_chip_id  chip0


// 定义一个结构体 extend_irq_chip，表示片外中断控制器的中断芯片信息
static struct irq_chip extend_irq_chip = {
    .name            = "extend_irq_chip",    // 中断芯片的名称
    .irq_mask        = extend_irq_mask,      // 中断屏蔽函数，为了防止中断函数真正执行，此时相同中断触发导致出现问题
    .irq_unmask      = extend_irq_unmask,    // 中断解除屏蔽函数，函数执行完成，解除屏蔽
    .irq_bus_lock    = extend_irq_bus_lock,  // 中断总线锁定函数，用于在访问中断总线时加锁，因为是片外控制器，需要防止多中断重入问题
    .irq_bus_sync_unlock = extend_irq_bus_sync_unlock, // 中断总线同步解锁函数，用于在访问完中断总线后解锁
    .irq_set_type    = extend_irq_set_type,  // 设置中断类型的函数，例如边缘触发或电平触发
    .irq_shutdown    = extend_irq_shutdown,  // 中断关闭函数，用于在设备关闭时处理相关中断
};

// 中断处理函数
static irqreturn_t extend_irq_handler(int irq, void *devid)
{
    if (devid == chip0) {
        // 执行 chip0 相关操作
    } else if (devid == chip1) {
        // 执行 chip1 相关操作
    } else {
        return IRQ_NONE;
    }
    return IRQ_HANDLED;
}

static int extend_irq_probe(struct i2c_client *client,
                   const struct i2c_device_id *i2c_id)
{
    struct gpio_chip *gc;
    /* 1. 对相关参数进行初始化
     * 因为需要级联到 GPIO 控制器中，所以这里需要通过设备树设置当前芯片的父级芯片
     */
    gc->parent = &client->dev;

    /* 2. 注册中断处理函数。
     * 片外中断控制器肯定是挂载在一个 GPIO 引脚上。因此我们需要注册这个引脚的中断
     * CPU 与片外中断控制器通讯属于慢速通讯，所以中断顶半部就不注册函数，
     * 所有函数处理推移至中断线程化的下半部。
     * 因为该驱动程序可能支持多个芯片，所以需要传入 extend_irq_chip_id 用于标识不同的芯片
     */
    devm_request_threaded_irq(&client->dev,
                                client->irq,
                                NULL,
                                extend_irq_handler,
                                IRQF_TRIGGER_LOW | IRQF_ONESHOT |IRQF_SHARED,
                                dev_name(&client->dev),
                                extend_irq_chip_id);

    /* 3. 我们需要将片外的中断控制器级联到 GPIO 控制器，因此设置它的 IRQ 域在 GPIO 控制器之下
     * 该函数最终执行效果本质上就是给片外中断控制器设置好 irq_domain 域，这个域在 GPIO 控制器下
     * acpi_gpio_deferred_req_irqs_list 是一个全局可见的链表，也就是挂载在 GPIO 控制器下的 irq_domain 域
     */
    /*
        static LIST_HEAD(acpi_gpio_deferred_req_irqs_list);
        gpiochip_irqchip_add_nested
         -> gpiochip_irqchip_add_key
          -> acpi_gpiochip_request_interrupts
           -> list_add(&acpi_gpio->deferred_req_irqs_list_entry,
                       &acpi_gpio_deferred_req_irqs_list);
    */
    gpiochip_irqchip_add_nested(gc,
                               &extend_irq_chip,
                               0,
                               handle_simple_irq,
                               IRQ_TYPE_NONE);
    /* 4. 设置级联中断处理函数 */
    /*
        gpiochip_set_nested_irqchip
            -> gpiochip_set_cascaded_irqchip
                -> irq_set_chained_handler_and_data
    */
    gpiochip_set_nested_irqchip(gc,
                                &extend_irq_chip,
                                client->irq);
}

链式中断控制器

  1. 这个名词是韦东山老师发明的，所以我这里也直接用他所创作的这个名词了。

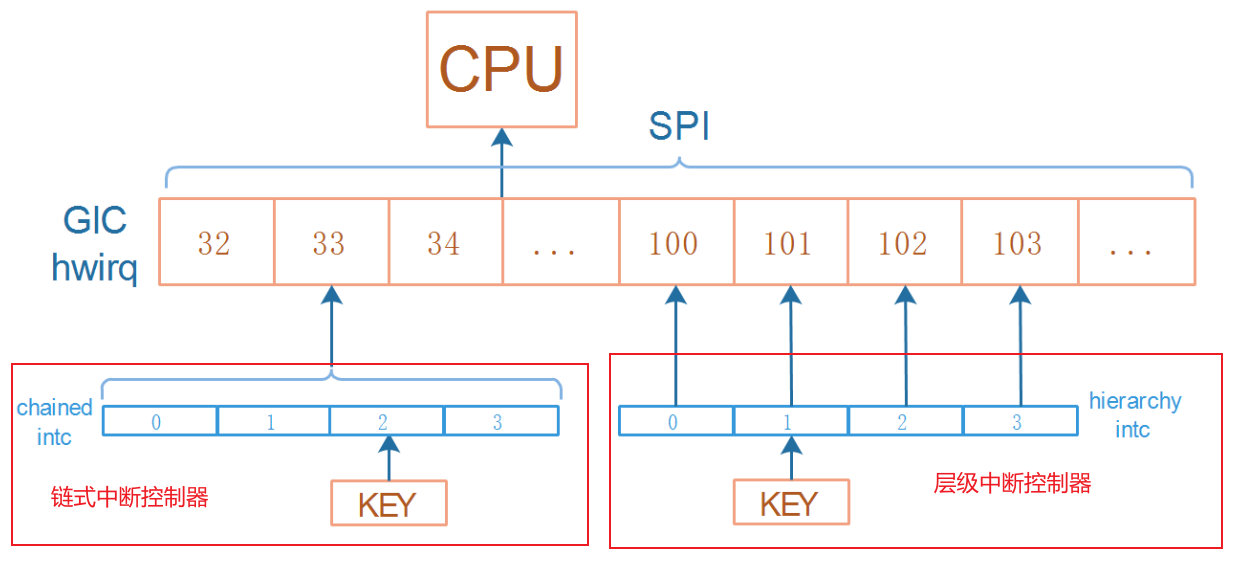

  2. 下图为链式后中断控制器和层级中断控制器的定义，对于链式中断就是说，中断控制器只会给 GIC 控制器发送一个中断信号，但是链式中断控制器里面还有很多细分的中断信号需要判断。上面的 GPIO 级联中断控制器也就是链式中断控制器的一种，只不过这里的链式中断控制器是直接连接的 GIC，而 GPIO 级联中断控制器是连接的 GPIO 中断控制器。
  3. 层级式中断控制器就比较方便理解，级联中断控制器会像 GIC 中断控制器发送多个中断信号，每个中断信号对应一个中断事件，就不再需要进行细分。

在这里插入图片描述

设备树

/{
   virtual_intc: virtual_intc_100ask {
        compatible = "100ask,virtual_intc";
        reg = <0x0209c000 0x4000>;

        interrupt-controller;
        #interrupt-cells = <2>;

        interrupt-parent = <&intc>;
        interrupts = <GIC_SPI 122 IRQ_TYPE_LEVEL_HIGH>;

    };

    gpio_keys_100ask {
        compatible = "100ask,gpio_key";
        interrupt-parent = <&virtual_intc>;
        interrupts = <0 IRQ_TYPE_LEVEL_HIGH>,
                     <1 IRQ_TYPE_LEVEL_HIGH>,
                     <2 IRQ_TYPE_LEVEL_HIGH>,
                     <3 IRQ_TYPE_LEVEL_HIGH>;
    };

};

驱动程序

  1. 实话实说，感觉韦东山老师的链式中断控制器的示例代码有一点点小小的问题。也可能是我理解上存在偏差，这里是我参考 imx6ull 和 rk3568 的 GPIO 中断控制器写的一个简单的示例代码。各位可参考 Linux-4.9.88\drivers\gpio\gpio-mxc.c 配合如下示例代码学习。
static struct irq_domain *gpio_irq_domain;

struct private_data {
    // ...
};

/* 中断函数 */
static void gpio_irq_handler(struct irq_desc *desc)
{
    u32 irq_stat;
    // 因为驱动会需要匹配多设备，通过私有数据进行适配
    struct private_data *port = irq_desc_get_handler_data(desc);
    struct irq_chip *chip = irq_desc_get_chip(desc);

    // 该函数会调用 irq_desc[].irq_data.chip.irq_mask 或 irq_mask_ack 来屏蔽中断
    chained_irq_enter(chip, desc);
    // 读取中断控制器的寄存器，知道具体的发生了哪一个中断
    gpio_hwirq = get_gpio_hwirq();
    // 调用 irq_desc[].handle_irq。使用根据硬件中断号和中断域找到具体的中断函数
    generic_handle_irq(irq_find_mapping(port->domain, gpio_hwirq));
    // 该函数会调用 irq_desc[].irq_data.chip.irq_unmask 来重新使能中断
    chained_irq_exit(chip, desc);
}

static int mxc_gpio_probe(struct platform_device *pdev)
{
    struct device_node *np = pdev->dev.of_node;
    struct resource *iores;      // 寄存器物理地址信息
    void __iomem *virbase;       // 中断寄存器物理地址映射后的虚拟地址
    int gic_hwirq,irq_base;      // GIC 中断号；中断描述符
    struct irq_chip_generic *gc; // 芯片的通用信息描述结构体

    /* 1. 从设备树中获取相关资源 */
    /* 1.1 从设备树 interrupts = <GIC_SPI 55 IRQ_TYPE_LEVEL_HIGH>; 获取 GIC 中断号
     * 指示当前中断控制器共享外设中断，要用 55 号中断
     */
    gic_hwirq = platform_get_irq(pdev, 0);
    /* 1.2 从设备树 reg = <0x0209c000 0x4000>; 获取寄存器物理地址信息，并将其进行映射 */
    iores = platform_get_resource(pdev, IORESOURCE_MEM, 0);
    virbase = devm_ioremap_resource(&pdev->dev, iores);

    /* 2. 根据获取到的 GIC 中断号，设置它的 irq_desc[].handle_irq
     * 当该中断控制器产生中断信号，CPU 会根据 GIC 中断号跳转到注册的 gpio_irq_handler 函数中
     */
    irq_set_chained_handler_and_data(gic_hwirq,gpio_irq_handler,NULL);

    /* 3. 分配注册一个 irq_domain ，有如下三种方法
     * irq_domain_add_legacy
     * irq_domain_add_linear
     * irq_domain_add_hierarchy
     */
    /* 3.1 方法1：动态分配中断描述符
     * &pdev->dev ：指向设备结构体的指针，表示请求中断的设备
     * -1 ： 不指定起始中断号，内核将自动选择可用的中断号
     * 0 ： 分配的中断号的起始偏移量
     * 4 ：分配 4 个连续的中断描述符，该中断控制器支持 4 个中断
     * numa_node_id() ： 内存和处理器的访问速度可能会有所不同，因此在分配中断时指定 NUMA 节点可以帮助优化性能
     */
    irq_base = devm_irq_alloc_descs(&pdev->dev, -1, 0, 4, numa_node_id());
    /* 3.1 注册一个 irq_domain（IRQ 域） */
    gpio_irq_domain = irq_domain_add_legacy(np, 4, irq_base, 0,
                         &irq_domain_simple_ops, NULL);

    /* 3.2 方法2：注册一个 irq_domain（IRQ 域），这个是只有使用的时候才会分配，更灵活 */
    gpio_irq_domain = irq_domain_add_linear(np, 4,&irq_generic_chip_ops, NULL);

    /* 4. 为中断域分配芯片信息资源，并进行初始化
     * rk : irq_alloc_domain_generic_chips + irq_get_domain_generic_chip
     * mxc : devm_irq_alloc_generic_chip
     * 这里传入 handle_level_irq 表示中断是电平触发，所以会调用 irq_mask 用于屏蔽中断
     * 如果传入的是 handle_edge_irq ，那么中断是边沿触发，那么 irq_mask 将不会被调用
     */
    gc = devm_irq_alloc_generic_chip(&pdev->dev, "gpio-test", 1, irq_base,
                     virbase, handle_level_irq);
    gc->chip_types[0].chip.irq_ack = irq_gc_ack_set_bit;
    gc->chip_types[0].chip.irq_mask = irq_gc_mask_clr_bit;
    gc->chip_types[0].chip.irq_unmask = irq_gc_mask_set_bit;
    gc->chip_types[0].chip.irq_set_type = ...; // 芯片原厂实现，当设备驱动层调用注册中断类型时的处理方法
    gc->chip_types[0].regs.ack = ...;  // 确认寄存器相对于 reg_base 的偏移量
    gc->chip_types[0].regs.mask = ...; // 屏蔽寄存器相对于 reg_base 的偏移量

    /* 5. 注册中断，本质上调用的都是 __irq_do_set_handler 函数
     * rk : irq_set_chained_handler_and_data
     * mxc : devm_irq_setup_generic_chip
     */
    /*
irq_set_chained_handler_and_data
    -> irq_get_desc_buslock
        -> __irq_do_set_handler
    */
    /*
devm_irq_setup_generic_chip
    -> irq_setup_generic_chip
        -> irq_set_chip_and_handler
            -> irq_set_chip_and_handler_name
                -> irq_set_chip
                -> __irq_set_handler
                    -> __irq_do_set_handler
    */
    devm_irq_setup_generic_chip(&pdev->dev, gc, IRQ_MSK(4),
                     IRQ_GC_INIT_NESTED_LOCK,
                     IRQ_NOREQUEST, 0);
}

层级中断控制器

设备树


#define m 123

/{
   virtual_intc: virtual_intc_100ask {
        compatible = "100ask,virtual_intc";

        interrupt-controller;
        #interrupt-cells = <2>;

        interrupt-parent = <&intc>;
        // GIC 中断号起始位置
		upper_hwirq_base = <122>;  // imx6ull
		//upper_hwirq_base = <210>;  // stm32mp157
    };

    gpio_keys_100ask {
        compatible = "100ask,gpio_key";
        interrupt-parent = <&virtual_intc>;
        interrupts = <0 IRQ_TYPE_LEVEL_HIGH>,
                     <1 IRQ_TYPE_LEVEL_HIGH>,
                     <2 IRQ_TYPE_LEVEL_HIGH>,
                     <3 IRQ_TYPE_LEVEL_HIGH>;
    };

};

驱动程序

  1. 层级式中断控制器就很简单了，因为他们不涉及到函数分发的问题。这里直接给韦东山老师的示例代码了。
  2. 各位可以配合 Linux-4.9.88\arch\arm\mach-imx\gpc.c 学习。
#include <linux/kernel.h>
#include <linux/module.h>
#include <linux/clk.h>
#include <linux/err.h>
#include <linux/init.h>
#include <linux/interrupt.h>
#include <linux/io.h>
#include <linux/random.h>
#include <linux/irq.h>
#include <linux/irqdomain.h>
#include <linux/irqchip/chained_irq.h>
#include <linux/platform_device.h>
#include <linux/pm_runtime.h>
#include <linux/slab.h>
#include <linux/gpio/driver.h>
/* FIXME: for gpio_get_value() replace this with direct register read */
#include <linux/gpio.h>
#include <linux/of.h>
#include <linux/of_irq.h>
#include <linux/of_device.h>
#include <linux/bug.h>


static struct irq_domain *virtual_intc_domain;
static u32 upper_hwirq_base;

static int virtual_intc_domain_translate(struct irq_domain *d,
				    struct irq_fwspec *fwspec,
				    unsigned long *hwirq,
				    unsigned int *type)
{
	// 检查 fwspec 是否是设备树节点
	if (is_of_node(fwspec->fwnode)) {
		/* 如果参数数量不是 2，则返回错误,interrupts = <0 IRQ_TYPE_LEVEL_HIGH>;
		 * 对于 imx6ull 的 gpc 节点来说，#interrupt-cells = <3>;
		 * 因此改在在 gpc 节点下的中断需要有 3 个参数，interrupts = <GIC_SPI 94 IRQ_TYPE_LEVEL_HIGH>;
		 */
		if (fwspec->param_count != 2)
			return -EINVAL;

		// 提取硬件中断号 (hwirq) 和中断类型 (type)
		*hwirq = fwspec->param[0];
		*type = fwspec->param[1];
		return 0;
	}

	return -EINVAL;
}

static void virtual_intc_irq_unmask(struct irq_data *d)
{
	printk("%s %s %d\n", __FILE__, __FUNCTION__, __LINE__);
	irq_chip_unmask_parent(d);
}

static void virtual_intc_irq_mask(struct irq_data *d)
{
	printk("%s %s %d\n", __FILE__, __FUNCTION__, __LINE__);
	irq_chip_mask_parent(d);
}

static void virtual_intc_irq_eoi(struct irq_data *d)
{
	printk("%s %s %d\n", __FILE__, __FUNCTION__, __LINE__);
	irq_chip_eoi_parent(d);
}

static struct irq_chip virtual_intc_chip = {
	.name			= "virtual_intc",
	.irq_mask		= virtual_intc_irq_mask,
	.irq_unmask 	= virtual_intc_irq_unmask,
	.irq_eoi        = virtual_intc_irq_eoi,
};


static int virtual_intc_domain_alloc(struct irq_domain *domain,
				  unsigned int irq,
				  unsigned int nr_irqs, void *data)
{
	struct irq_fwspec *fwspec = data;
	struct irq_fwspec parent_fwspec;
	irq_hw_number_t hwirq;
	int i;

	/* 设置irq_desc[irq] */

	/* 1. 设置irq_desc[irq].irq_data, 里面含有virtual_intc irq_chip */
	hwirq = fwspec->param[0];
	for (i = 0; i < nr_irqs; i++)
		irq_domain_set_hwirq_and_chip(domain, irq + i, hwirq + i,
					      &virtual_intc_chip, NULL);

	/* 2. 设置irq_desc[irq].handle_irq,  来自GIC */
	parent_fwspec.fwnode = domain->parent->fwnode;
	/* 因为该中断控制器是挂载在 GIC 下，而 GIC 节点 #interrupt-cells = <3>;
	 * 但是韦东山老师编写的虚拟中断控制器设备树示例里面没有 interrupts 属性，因此这里需要手动指定相关值
	 * 如果指定了 interrupts 属性，例如 imx6ul.dtsi 中的 gpc 节点。那么驱动程序就可以写成 parent_fwspec = *fwspec;
	 */
	parent_fwspec.param_count = 3; // 3个参数
	parent_fwspec.param[0]    = 0; // GIC_SPI，共享中断
	parent_fwspec.param[1]    = fwspec->param[0] + upper_hwirq_base; // 加上基地址获取到实际的硬件中断号
	parent_fwspec.param[2]    = fwspec->param[1]; // 中断类型

	return irq_domain_alloc_irqs_parent(domain, irq, nr_irqs,
					  &parent_fwspec);
}

static const struct irq_domain_ops virtual_intc_domain_ops = {
	.translate	= virtual_intc_domain_translate, // 解析设备树中的 interrupts = <GIC_SPI 94 IRQ_TYPE_LEVEL_HIGH>;
	.alloc		= virtual_intc_domain_alloc,
};

static int virtual_intc_probe(struct platform_device *pdev)
{

	struct irq_domain *parent_domain;
	struct device_node *parent;
	int err;


	printk("%s %s %d\n", __FILE__, __FUNCTION__, __LINE__);
	// 获取层级中断的硬件中断号基地址
	// upper_hwirq_base = <122>;
	err = of_property_read_u32(pdev->dev.of_node, "upper_hwirq_base", &upper_hwirq_base);

	parent = of_irq_find_parent(pdev->dev.of_node);
	parent_domain = irq_find_host(parent);


	/* 分配/设置/注册irq_domain */
	virtual_intc_domain = irq_domain_add_hierarchy(parent_domain, 0, 4,
					  pdev->dev.of_node, &virtual_intc_domain_ops,
					  NULL);


	return 0;
}
static int virtual_intc_remove(struct platform_device *pdev)
{
	printk("%s %s %d\n", __FILE__, __FUNCTION__, __LINE__);
	return 0;
}


static const struct of_device_id virtual_intc_of_match[] = {
	{ .compatible = "100ask,virtual_intc", },
	{ },
};


static struct platform_driver virtual_intc_driver = {
	.probe		= virtual_intc_probe,
	.remove		= virtual_intc_remove,
	.driver		= {
		.name	= "100ask_virtual_intc",
		.of_match_table = of_match_ptr(virtual_intc_of_match),
	}
};


/* 1. 入口函数 */
static int __init virtual_intc_init(void)
{
	printk("%s %s %d\n", __FILE__, __FUNCTION__, __LINE__);
	/* 1.1 注册一个platform_driver */
	return platform_driver_register(&virtual_intc_driver);
}


/* 2. 出口函数 */
static void __exit virtual_intc_exit(void)
{
	printk("%s %s %d\n", __FILE__, __FUNCTION__, __LINE__);
	/* 2.1 反注册platform_driver */
	platform_driver_unregister(&virtual_intc_driver);
}

module_init(virtual_intc_init);
module_exit(virtual_intc_exit);

MODULE_LICENSE("GPL");

调试

  1. 我们可以执行如下命令查看中断控制器注册情况。
$ cd /sys/kernel/irq/[虚拟中断号]
# 查看中断控制器的名称
$ cat chip_name
# 查看硬件中断号
$ cat hwirq
  1. 编写一个设备驱动程序，查看是否能够成功注册中断。
cat /proc/interrupts
  1. 使用 devmem 工具修改 GIC 寄存器的值，手动产生中断信号。

参考

  1. 韦东山驱动大全
Linux 下wifi 驱动开发（四）—— USB接口WiFi驱动浅析
知秋一叶
04-10 2万+
前面学习了SDIO接口的WiFi驱动，现在我们来学习一下USB接口的WiFi驱动，二者的区别在于接口不同。而USB接口的设备驱动，我们前面也有学习，比如USB摄像头驱动、USB鼠标驱动，同样都符合LinuxUSB驱动结构：            USB设备驱动（字符设备、块设备、网络设备）                                                |
Linux 下wifi 驱动开发（三）—— SDIO接口WiFi驱动浅析
热门推荐
知秋一叶
04-09 6万+
对于SDIO接口的wifi，首先，它是一个sdio的卡的设备，然后具备了wifi的功能，所以，注册的时候还是先以sdio的卡的设备去注册的。然后检测到卡之后就要驱动他的wifi功能了，显然，他是用sdio的协议，通过发命令和数据来控制的。下面先简单回顾一下SDIO的相关知识： 一、SDIO相关基础知识解析 1、SDIO接口        SDIO 故名思义，就是 SD 的 I/O 接口（in
Linux中断子系统（二）中断控制器GIC驱动分析
枫潇潇
09-12 2175
Linux中断子系统（二）中断控制器GIC驱动分析 备注：   1. Kernel版本：5.4   2. 使用工具：Source Insight 4.0   3. 参考博客： Linux中断子系统（一）中断控制器及驱动分析 吐血整理|肝翻Linux中断所有知识点 linux kernel的中断子系统之（七）：GIC代码分析 设备信息添加 ARM平台的设备信息，都是通过Device Tree设备树来添加，下面就是一个中断控制器的设备树信息： gic: interrupt-controller@b00010
浅析 Linux 内核中断框架
安迪西_嵌入式攻城狮
11-19 1348
Linux中断
Linux 中断之中断处理浅析
StephenZhou
01-17 2万+
1. 中断的概念 中断是指在CPU正常运行期间，由于内外部事件或由程序预先安排的事件引起的 CPU 暂时停止正在运行的程序，转而为该内部或外部事件或预先安排的事件服务的程序中去，服务完毕后再返回去继续运行被暂时中断的程序。Linux中通常分为外部中断（又叫硬件中断）和内部中断（又叫异常）。 软件对硬件进行配置后，软件期望等待硬件的某种状态（比如，收到了数据），这里有两种方式，一种是轮询（pol...
Linux MMC驱动架构浅析
li的博客
03-03 3559
Linux MMC驱动架构浅析 MMC驱动模型 Linux内核设计了MMC子系统，用于管理MMC/SD等设备，MMC/SD存储设备是一种典型的块设备。MMC子系统的框架结构如下图所示。 块设备（MMC_BLOCK） 块设备的相关驱动，即实现块设备的驱动程序，负责驱动MMC core抽象出来的虚拟的card设备，并对接内核其它的framework（例如块设备、TTY、wifi）等实现具体的功能。如MMC/SD卡设备驱动按照 linux块设备驱动程序的框架实现一个MMC/SD卡的块设备驱动，在 block.c
Linux中断线程化的优势,linux 中断机制浅析
weixin_39874350的博客
05-09 180
广义上的中断可以分为外部中断和内部中断(异常)中断是由外部事件引起的，一般分为可屏蔽的中断与非可屏蔽的中断，所谓可屏蔽就是可以通过设置CPU的IF标志位进行屏蔽，而非可屏蔽的是一些非常紧急的事件，往往IF对其不起作用。异常是由于内部事件造成的，比如说缺页异常，系统调用等异常的产生1，监视IRQ线，对引发信号检查(编号小者优先)2，如果一个引发信号出现在IRQ线上a，把此信号转换成对应的中断向量b，...
linux中断处理浅析
jikaishihuaidan的专栏
06-16 506
转自：http://www.embeddedlinux.org.cn/html/yingjianqudong/201304/19-2554.html 最近在研究异步消息处理, 突然想起linux内核的中断处理, 里面由始至终都贯穿着"重要的事马上做, 不重要的事推后做"的异步处理思想. 于是整理一下。     第一阶段－－获取中断号 每个CPU都有响应中断的能力, 每个C
linux驱动模块probe,以太网驱动的流程浅析(四)-以太网驱动probe流程【原创】
weixin_33993891的博客
05-14 789
以太网驱动的流程浅析(四)-以太网驱动probe流程author：张昺华email：920052390@qq.comtime：2019年3月23日星期六此文也在我的个人公众号以及《linux内核之旅》上有发表：以太网驱动的流程浅析(四)-以太网驱动probe流程很喜欢一群人在研究技术，一起做有意思的东西，一起分享技术带给我们的快乐，也希望中国有更多的人热爱技术，喜欢一起研究、分享技术，然后可以一起...
Linux中断机制（转）
路漫漫其修远兮
02-13 3720
本文转自博客：https://www.cnblogs.com/sky-heaven/p/5640961.html   目录 为什么要有中断 中断的作用 中断的处理原则 Linux 中断机制 中断控制器 中断描述符 中断数据结构 中断的初始化 内核接口 中断处理过程 CPU 的中断处理流程 保存中断信息 处理中断 从中断中返回 编写中断处理...
Linux 中断处理浅析
12-29 87
最近在研究异步消息处理, 突然想起linux内核的中断处理, 里面由始至终都贯穿着”重要的事马上做, 不重要的事推后做”的异步处理思想. 于是整理一下~ 第一阶段－－获取中断号 每个CPU都有响应中断的能力, 每个CPU响应中断时都走相同的流程. 这个流程就是内核提供...
浅析Linux嵌入式系统软件的开发方法.pdf
09-06
嵌入式Linux系统软件的开发涉及多个层次，包括操作系统内核、驱动程序、应用程序和服务，这使得开发者能够根据特定需求定制系统。 【嵌入式Linux的开发环境搭建】 开发嵌入式Linux系统首先需要构建一个软硬件开发...
浅析嵌入式Linux操作系统的实时应用中的问题与优化.pdf
09-06
5. **驱动程序优化**：针对特定硬件的驱动程序需要优化，以减少延迟并增强实时性。 通过这些优化措施，可以显著提升嵌入式Linux在实时应用中的表现，使其更适合于要求严格的工业控制、航空航天、通信等领域。 总的...
【Linux】基本指令（中）
输入的最佳方式是输出！✧⁺⸜(●˙▾˙●)⸝⁺✧
04-24 367
继续讲解Linux中基本指令
Linux ACL访问控制权限解析：超越传统权限的精细化管理
想进步的职场菜鸟。
04-22 570
详解Linux ACL访问控制权限，涵盖setfacl/getfacl命令实战、权限继承机制与Mask掩码原理，提供企业级权限管理方案示例，实现多用户精细权限控制。
Linux常用指令
ya3288426755的博客
04-23 1502
最近在进行操作系统的实验，涉及到Linux系统的使用，下面总结一些常用指令，涵盖文件管理、系统信息、进程管理、用户与权限、网络工具、文本处理、压缩与归档、系统维护等核心功能。：将前一个命令的输出作为后一个命令的输入。：将命令输出保存到文件。
Linux：opencv安装
yyyyyyyyyyy_9的博客
04-24 578
如果你需要快速安装，且系统中已经包含OpenCV所需的依赖，使用APT安装最简单。如果你需要最新版本或定制安装，建议从源代码编译。如果只需要在Python中使用OpenCV，使用pip安装会更加方便。如果有其他问题，或者需要更详细的步骤，可以告诉我！
【Linux】文件和管道（1）
最新发布
weixin_74154742的博客
04-25 396
是一种进程间通信的方式，把从一个进程连接到另一个进程的一个数据流他是一种单向的通信机制，数据只能读或者只能写（一个管道只能负责一个读或者写）
18.1基于Linux的INPUT子系统实验(知识)_csdn
m0_66676819的博客
04-22 651
在我看来，就是注册字符设备进行封装了。给了input子系统统一操作了。这就是核心层！
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包

打赏作者

风正豪

你的鼓励将是我创作的最大动力

¥1 ¥2 ¥4 ¥6 ¥10 ¥20
扫码支付：¥1
获取中
扫码支付

您的余额不足，请更换扫码支付或充值

打赏作者

实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
