图文详解DOA估计中的PARAFAC模型(附源码)

一、引言

  内容简介： 本文主要讲解了均匀面阵中基于PARAFAC分解的二维DOA估计算法。详细推导了均匀面阵的阵列流型的构成。然后介绍了PAFARAC模型，通过切片示意图说明分解的方式。接着又分析了如何利用PARAFAC分解获得的阵列流型进行二维的DOA估计，顺便提及与PAFARAC相关的张量分解的部分内容。最后逐段给出该模型的仿真代码，搭建出与前文公式推导相匹配的基于PARAFAC分解的大体框架，对代码估计的效果进行了验证，并指出其中可以优化的方向。

---

二、均匀面阵模型

  如图1所示的均匀面阵，该面阵共有 $M\times N$ 个阵元，阵元均匀分布，相邻阵元的间距是 $d$，$d⩽\lambda /2$。

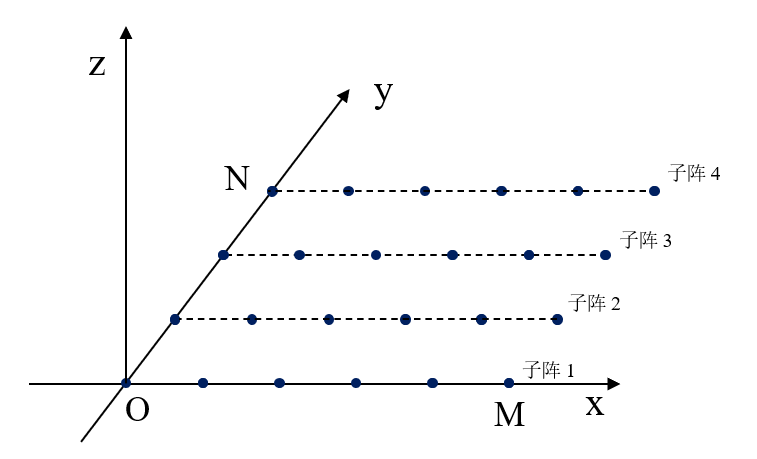

图1 二维均匀面阵模型

  假设空间中有 $K$ 个信号入射到此均匀面阵上，其二维DOA为 $({\theta }_k,{\varphi }_k)$，$k=1,2,\cdots ,K$，其中 ${\theta }_k$ 和 ${\varphi }_k$ 分别代表第 $k$ 个信源的仰角和方位角。定义 $u_k=\sin {\theta }_k\sin {\varphi }_k$，$v_k=\sin {\theta }_k\cos {\varphi }_k$，示意图如图2所示。

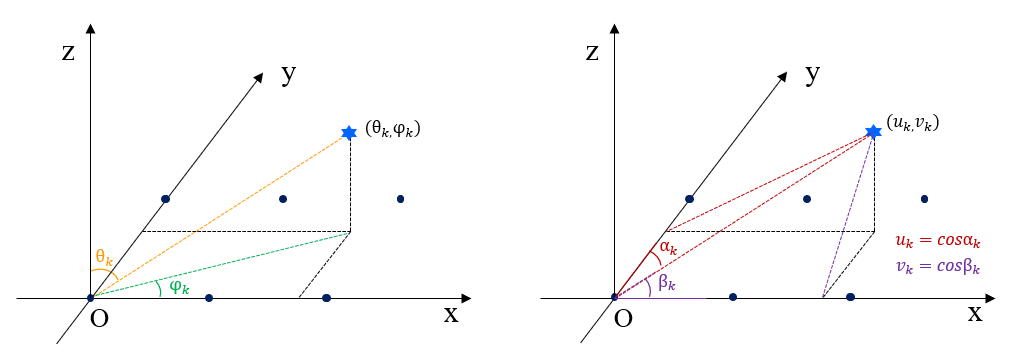

图2 二维均匀面阵角度对应关系

  $x$ 轴和 $y$ 轴上阵元的方向向量分别为：

$$\begin{array}{rl}{\mathbf{a}}_x\left({\theta }_k,{\varphi }_k\right)& =\left[\begin{array}{c}1\\ e^{\text{j}2\pi d\sin {\theta }_k\cos {\varphi }_k/\lambda }\\ ⋮\\ e^{\text{j}2\pi \left(M-1\right)d\sin {\theta }_k\cos {\varphi }_k/\lambda }\end{array}\right],{\mathbf{a}}_y\left({\theta }_k,{\varphi }_k\right)=\left[\begin{array}{c}1\\ e^{\text{j}2\pi d\sin {\theta }_k\sin {\varphi }_k/\lambda }\\ ⋮\\ e^{\text{j}2\pi \left(N-1\right)d\sin {\theta }_k\sin {\varphi }_k/\lambda }\end{array}\right]\end{array}\text{\hspace{1em}(1)}$$

  子阵 1 的接收信号可表示为：
$${\mathbf{x}}_1(t)={\mathbf{A}}_x\mathbf{s}(t)+{\mathbf{n}}_1(t)$$
式中，${\mathbf{A}}_x=[{\mathbf{a}}_x({\theta }_1,{\varphi }_1),{\mathbf{a}}_x({\theta }_2,{\varphi }_2),\cdots ,{\mathbf{a}}_x({\theta }_K,{\varphi }_K)]$ 为子阵 1 的方向矩阵；${\mathbf{n}}_1(t)$ 为子阵 1 的加性高斯白噪声；$\mathbf{s}(t)\in {\mathbb{C}}^{K\times 1}$ 为信源向量，这与一维均匀线阵的标准形式相同。
  接下来，子阵 2 的接收信号为：
$${\mathbf{x}}_2(t)={\mathbf{A}}_x{\Phi }_y^1\mathbf{s}(t)+{\mathbf{n}}_2(t)$$
式中，${\mathbf{A}}_x{\Phi }_y^1$ 为子阵 2 的方向矩阵，${\Phi }_y=\mathrm{diag}({\mathrm{e}}^{\mathrm{j}2\pi d\sin {\theta }_1\sin {\varphi }_1/\lambda },\cdots ,{\mathrm{e}}^{\mathrm{j}2\pi d\sin {\theta }_K\sin {\varphi }_K/\lambda })$；${\mathbf{n}}_2(t)$ 为子阵 2 的加性高斯白噪声。

解释 : 为何${\mathbf{A}}_x{\Phi }_y^1$ 是子阵2的方向矩阵？

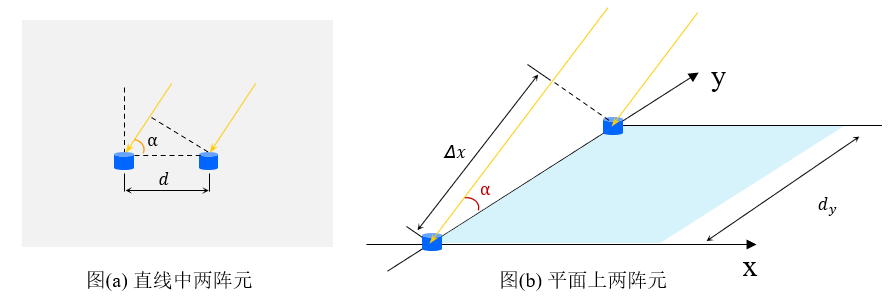

• 对于同一直线上的两个阵元，如图(a)，信源入射的波程差为： $\Delta x=dcos\alpha$
• 将这两个阵元在平面上并排放置，如图(b)，波程差为：$\Delta x=d_{y}cos\alpha$

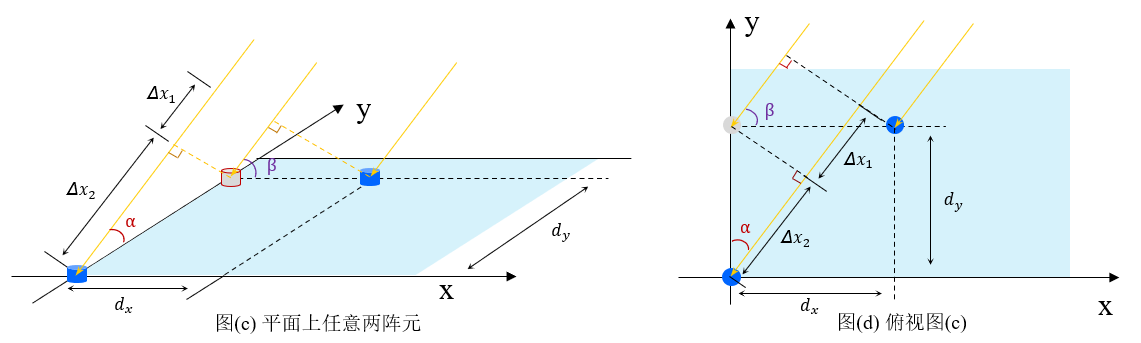

• 再将这两个阵元在平面中任意放置，如图(c)和(d)，波程差为：$\Delta x=\Delta x_1+\Delta x_2=d_{x}cos\beta +d_{y}cos\alpha$
• 由于子阵2相对于子阵1，在 $y$ 轴方向上只相差1个阵元间距 $d$，因此 ${\mathbf{A}}_x$ 每个列向量将分别乘以指数因子 ${\mathrm{e}}^{\mathrm{j}2\pi d\sin {\theta }_k\sin {\varphi }_k/\lambda }$ , $k=1,2,\cdots ,K$ ，同理，子阵3的每个列向量将分别乘以指数因子 ${\mathrm{e}}^{\mathrm{j}2\pi 2d\sin {\theta }_k\sin {\varphi }_k/\lambda }$。

所以推广至子阵 $n$ 时的接收信号为：
$${\mathbf{x}}_n(t)={\mathbf{A}}_x{\Phi }_y^{n-1}\mathbf{s}(t)+{\mathbf{n}}_n(t)\text{\hspace{1em}(2)}$$
由此可得，整个均匀面阵的接收信号为：
$$\mathbf{x}(t)=\left[\begin{array}{c}{\mathbf{x}}_1(t)\\ {\mathbf{x}}_2(t)\\ ⋮\\ {\mathbf{x}}_N(t)\end{array}\right]=\left[\begin{array}{c}{\mathbf{A}}_x\\ {\mathbf{A}}_x{\Phi }_y\\ ⋮\\ {\mathbf{A}}_x{\Phi }_y^{N-1}\end{array}\right]\mathbf{s}(t)+\left[\begin{array}{c}{\mathbf{n}}_1(t)\\ {\mathbf{n}}_2(t)\\ ⋮\\ {\mathbf{n}}_N(t)\end{array}\right]\text{\hspace{1em}(3)}$$

由于$y$ 轴上 $N$ 个阵元对应的方向矩阵为 ${\mathbf{A}}_y=[{\mathbf{a}}_y({\theta }_1,{\varphi }_1),{\mathbf{a}}_y({\theta }_2,{\varphi }_2),\cdots ,{\mathbf{a}}_y({\theta }_K,{\varphi }_K)]$，具体表示为：
$${\mathbf{A}}_y=\left[\begin{array}{cccc}1& 1& \cdots & 1\\ {\mathrm{e}}^{\mathrm{j}2\pi d\sin {\theta }_1\sin {\varphi }_1/\lambda }& {\mathrm{e}}^{\mathrm{j}2\pi d\sin {\theta }_2\sin {\varphi }_2/\lambda }& \cdots & {\mathrm{e}}^{\mathrm{j}2\pi d\sin {\theta }_K\sin {\varphi }_K/\lambda }\\ ⋮& ⋮& & ⋮\\ {\mathrm{e}}^{\mathrm{j}2\pi (N-1)d\sin {\theta }_1\sin {\varphi }_1/\lambda }& {\mathrm{e}}^{\mathrm{j}2\pi (N-1)d\sin {\theta }_2\sin {\varphi }_2/\lambda }& \cdots & {\mathrm{e}}^{\mathrm{j}2\pi (N-1)d\sin {\theta }_K\sin {\varphi }_K/\lambda }\end{array}\right]\text{\hspace{1em}(4)}$$

对比可见 ${\Phi }_y^{N-1}$ 实际上就是 ${\mathbf{A}}_y$ 的第$N$行的元素组成的对角矩阵，因此上式也可表示为：

$$\mathbf{x}(t)=[{\mathbf{A}}_y\odot {\mathbf{A}}_x]\mathbf{s}(t)+\mathbf{n}(t)\text{\hspace{1em}(5)}$$

式中，$\mathbf{x}$ 是$MN\times 1$维度的矩阵，$\odot$ 表示的Khatri-Rao积(解释的链接)。根据 Khatri-Rao 积的定义，接收信号可以写为：
$$\mathbf{x}(t)=[{\mathbf{a}}_y({\theta }_1,{\varphi }_1)\otimes {\mathbf{a}}_x({\theta }_1,{\varphi }_1),\cdots ,{\mathbf{a}}_y({\theta }_K,{\varphi }_K)\otimes {\mathbf{a}}_x({\theta }_K,{\varphi }_K)]\mathbf{s}(t)+\mathbf{n}(t)$$
式中，$\otimes$ 代表 Kronecker 积。假设对于 $L$ 次采样，${\mathbf{a}}_x({\theta }_k,{\varphi }_k)$ 和 ${\mathbf{a}}_y({\theta }_k,{\varphi }_k)$ 不变，定义 $\mathbf{X}=[\mathbf{x}(1),\mathbf{x}(2),\cdots ,\mathbf{x}(L)]\in {\mathbb{C}}^{MN\times L}$，均匀面阵的接收信号可表示为：

$$\mathbf{X}=[{\mathbf{A}}_y\odot {\mathbf{A}}_x]{\mathbf{S}}^{\mathrm{T}}+\mathbf{N}=\left[\begin{array}{c}{\mathbf{X}}_1\\ {\mathbf{X}}_2\\ ⋮\\ {\mathbf{X}}_N\end{array}\right]=\left[\begin{array}{c}{\mathbf{A}}_x{\mathbf{D}}_1({\mathbf{A}}_y)\\ {\mathbf{A}}_x{\mathbf{D}}_2({\mathbf{A}}_y)\\ ⋮\\ {\mathbf{A}}_x{\mathbf{D}}_N({\mathbf{A}}_y)\end{array}\right]{\mathbf{S}}^{\mathrm{T}}+\left[\begin{array}{c}{\mathbf{N}}_1\\ {\mathbf{N}}_2\\ ⋮\\ {\mathbf{N}}_N\end{array}\right]\text{\hspace{1em}(6)}$$
式中，$\mathbf{S}=[\mathbf{s}(1),\mathbf{s}(2),\cdots ,\mathbf{s}(L){]}^{\mathrm{T}}\in {\mathbb{C}}^{L\times K}$ 由 $L$ 次采样的信号向量组成；${\mathbf{D}}_m(\cdot )$ 为由矩阵第 $m$ 行构造的对角矩阵；$\mathbf{N}=[\mathbf{n}(1),\mathbf{n}(2),\cdots ,\mathbf{n}(L)]$ 为加性高斯白噪声矩阵。$\mathbf{X}$矩阵的示意图如图3所示，它可以视为是将一个3维的立方体数据铺展成一系列的2维的平面数据。

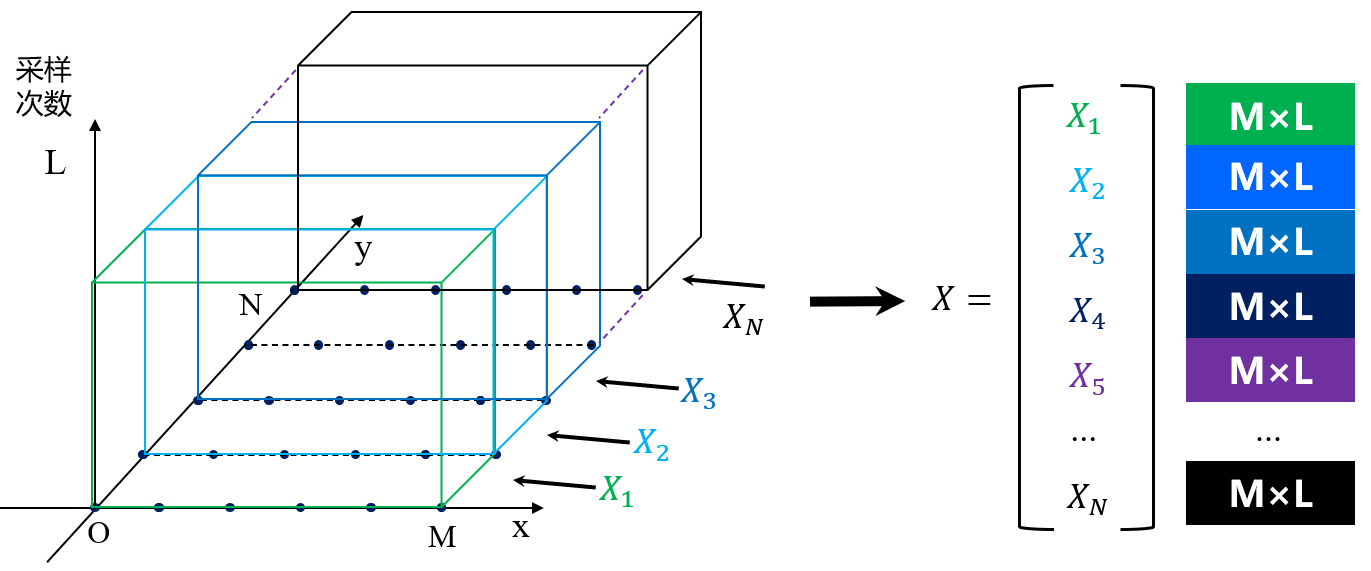

图3 矩阵X的切片示意图

---

三、PAFARAC模型及分解

3.1 数据模型

  如果不将图3中的三维立方体展开，则其中的元素可按照如下方式描述：
$$x_{m,n,l}=\sum _{k=1}^K{\mathbf{A}}_x(m,k){\mathbf{A}}_y(n,k)\mathbf{S}(l,k),m=1,2,\cdots ,M,n=1,2,\cdots ,N,l=1,2,\cdots ,L\text{\hspace{1em}(7)}$$
该形式称为阵列接收信号的PARAFAC模型， 式中，${\mathbf{A}}_x(m,k)$、${\mathbf{A}}_y(n,k)$ 和 $\mathbf{S}(l,k)$分别为 $x$ 轴方向矩阵 ${\mathbf{A}}_x$ 的第 $(m,k)$ 个元素、$y$ 轴方向矩阵 ${\mathbf{A}}_y$ 的第 $(n,k)$ 个元素和信源矩阵 $\mathbf{S}$ 的第 $(l,k)$ 个元素。
 上一节中得到的 ${\mathbf{X}}_n(n=1,2,\cdots ,N)$ 可以看作沿三个空间维度中Y轴的维度对三维矩阵切片得到的，每个矩阵可用如下形式表示：
$${\mathbf{X}}_n={\mathbf{A}}_x{\mathbf{D}}_n({\mathbf{A}}_y){\mathbf{S}}^{\mathrm{T}}+{\mathbf{N}}_n,n=1,2,\cdots ,N\text{\hspace{1em}(8.1)}$$

由PARAFAC模型的对称性可以得到三维矩阵沿另外两个维度的切片形式，如图4和图5，公式如下：

$${\mathbf{Y}}_m=\mathbf{S}{\mathbf{D}}_m({\mathbf{A}}_x){\mathbf{A}}_y^{\mathrm{T}}+\mathbf{N},m=1,2,\cdots ,M\text{\hspace{1em}(8.2)}$$

$${\mathbf{Z}}_l={\mathbf{A}}_y{\mathbf{D}}_l(\mathbf{S}){\mathbf{A}}_x^{\mathrm{T}}+{\mathbf{N}}_t,l=1,2,\cdots ,L\text{\hspace{1em}(8.3)}$$

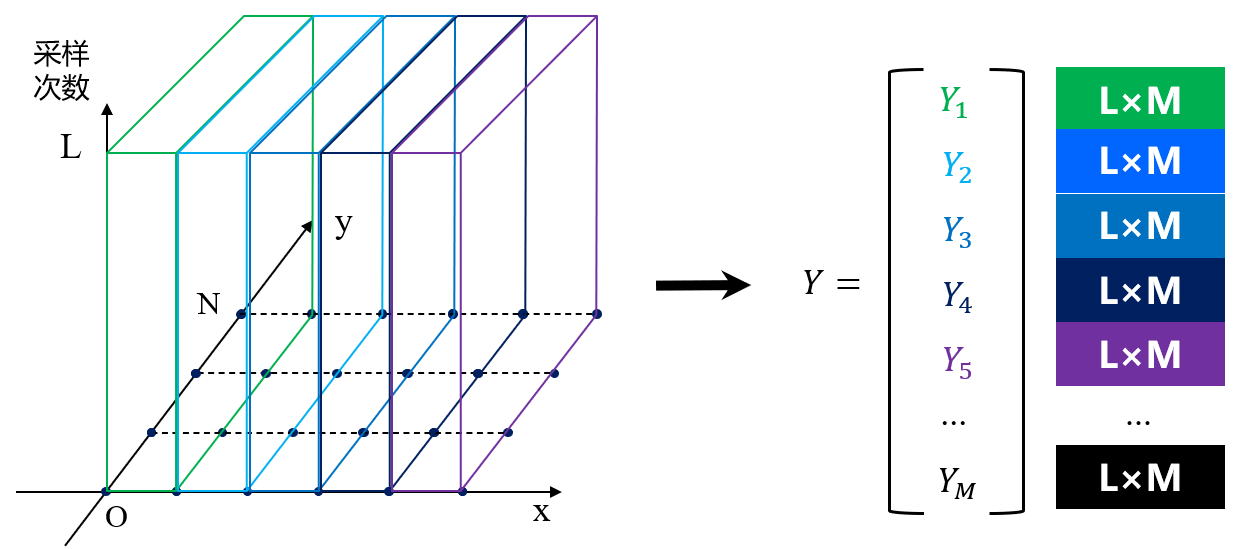

图4 矩阵Y的切片示意图

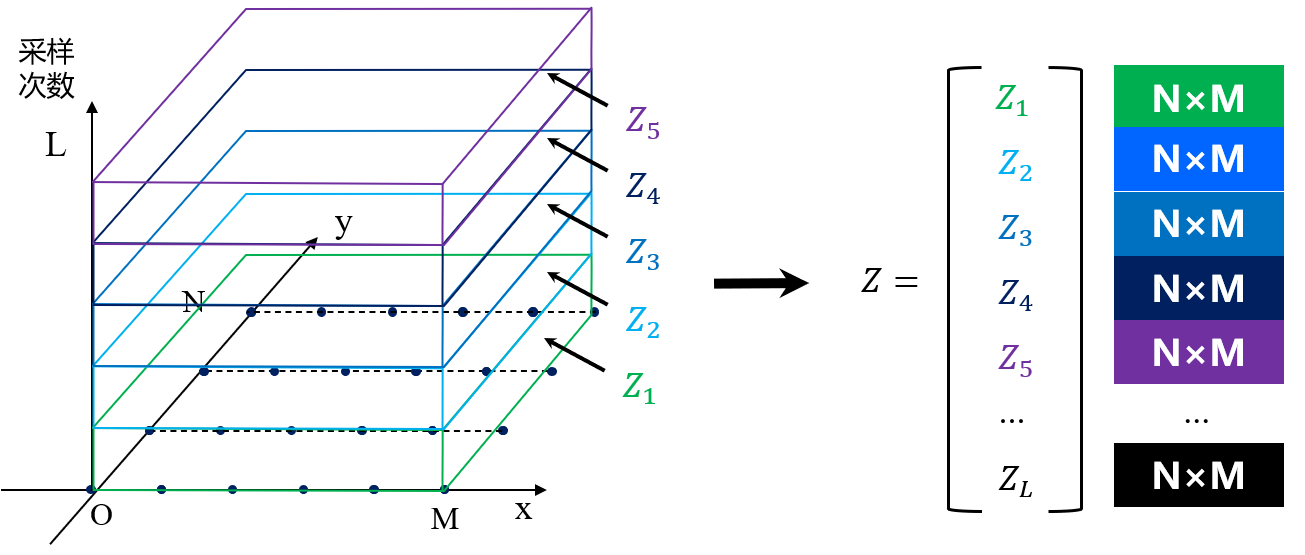

图5 矩阵Z的切片示意图

• 注：上图中，矩阵$\mathbf{X}$沿$y$轴切片，矩阵$\mathbf{Y}$沿着$x$轴切片，矩阵$\mathbf{Z}$沿着时域切片。这里可能疑惑为什么矩阵$\mathbf{X}$不沿$x$轴切片。实际上$\mathbf{X}$代表样本值，与$x$并无直接关系，$\mathbf{Y}$和$\mathbf{Z}$只是顺着$\mathbf{X}$向后选了两个字母，因此 $\mathbf{X},\mathbf{Y},\mathbf{Z}$三个矩阵与$x,y,z$轴无直接关系。如果非要大小写字母对应，可以选择$\mathbf{Y}$作为信号接收阵列，另外两者可逐一对应即可。
• 原始的数学模型可见硕士论文《基于平行因子分析的阵列参数估计》的 3.3.1 小节，这其中是使用$\mathbf{A},\mathbf{B},\mathbf{C}$三个矩阵进行的解释。

按照公式(6)对 $\mathbf{X}$ 的处理，矩阵$\mathbf{X}$、$\mathbf{Y}$和$\mathbf{Z}$可以表示为：

$$\mathbf{X}=[{\mathbf{X}}_1{\mathbf{X}}_2\dots {\mathbf{X}}_N{]}^{\mathrm{T}}=[{\mathbf{A}}_y\odot {\mathbf{A}}_x]{\mathbf{S}}^{\mathrm{T}}+{\mathbf{N}}_x\text{\hspace{1em}(9.1)}$$

$$\mathbf{Y}=[{\mathbf{Y}}_1{\mathbf{Y}}_2\dots {\mathbf{Y}}_M]=[{\mathbf{A}}_x\odot \mathbf{S}]{\mathbf{A}}_y^{\mathrm{T}}+{\mathbf{N}}_y\text{\hspace{1em}(9.2)}$$

$$\mathbf{Z}=[{\mathbf{Z}}_1{\mathbf{Z}}_2\dots {\mathbf{Z}}_L]=[\mathbf{S}\odot {\mathbf{A}}_y]{\mathbf{A}}_x^{\mathrm{T}}+{\mathbf{N}}_z\text{\hspace{1em}(9.3)}$$

3.2 PARAFAC 分解

  交替最小二乘法(Alternating Least Squares , ALS)是常用于 PARAFAC 模型的一种方法。ALS 通过交替固定其他因子矩阵，仅对某一个因子矩阵进行最小二乘优化，逐步逼近最优解。运行时首先进行初始化，为各因子矩阵（如信源矩阵、阵列流型）赋予初始值，然后根据式(9.1)计算 $\mathbf{S}$ 的LS解。式中 $[\cdot {]}^{†}$ 表示广义逆运算。
$${\mathbf{S}}^{\mathrm{T}}=[{\mathbf{A}}_y\odot {\mathbf{A}}_x{]}^{†}\mathbf{X}\text{\hspace{1em}(10.1)}$$
接着由式(9.2)得到 $y$ 轴的阵列流型
$${\mathbf{A}}_y^{\mathrm{T}}=[{\mathbf{A}}_x\odot \mathbf{S}{]}^{†}\mathbf{Y}\text{\hspace{1em}(10.2)}$$
接着由式(9.3)得到 $x$ 轴的阵列流型
$${\mathbf{A}}_x^{\mathrm{T}}=[\mathbf{S}\odot {\mathbf{A}}_y{]}^{†}\mathbf{Z}\text{\hspace{1em}(10.3)}$$

重复交替上述优化步骤，直至因子矩阵收敛（比如迭代前后变化量小于设定阈值）。

---

四、二维DOA估计

  利用 PARAFAC 分解估计出 ${\mathbf{A}}_x$、${\mathbf{A}}_y$ 后，设 ${\mathbf{A}}_x$ 的某一列为 ${\mathbf{a}}_x$，取 $\text{angle}({\mathbf{a}}_x)$，因其范围为 $[-\pi ,\pi ]$，通过对某些项加上 $2k\pi$ 使其成为递增的序列。按以上方法对 ${\mathbf{A}}_x$ 的每一列进行调整后，利用阵列之间的相位差可以估计其 DOA。具体过程如下：

$${\mathbf{a}}_x({\theta }_k,{\varphi }_k)=[1{\mathrm{e}}^{\mathrm{j}2\pi d\sin {\theta }_k\cos {\varphi }_k/\lambda }\dots {\mathrm{e}}^{\mathrm{j}2\pi (M-1)d\sin {\theta }_k\cos {\varphi }_k/\lambda }{]}^T$$
使用 $\text{angle}$ 函数获得向量的角度值 $\mathbf{h}$ ，
$$\begin{array}{rl}\mathbf{h}& =\text{angle}({\mathbf{a}}_x({\theta }_k,{\varphi }_k))\\ & ={\left[0,2\pi d\sin {\theta }_k\cos {\varphi }_k/\lambda ,\cdots ,2\pi (M-1)d\sin {\theta }_k\cos {\varphi }_k/\lambda \right]}^{\mathrm{T}}\end{array}\text{\hspace{1em}(11)}$$
由于$\mathbf{h}$的每个元素之间的差值相同，所以通过自相减可得 $\sin {\theta }_k\cos {\varphi }_k$ 的值，然后取平均以减小误差。
$$v_k=\sin {\theta }_k\cos {\varphi }_k=mean\left[\frac{(\mathbf{h}[2:end]-\mathbf{h}[1:M-1])}{2\pi d/\lambda }\right]\text{\hspace{1em}(12)}$$
同理，依据${\mathbf{A}}_y$可计算出$u_k$。综合两者可得目标方向的二维DOA估计为：
$$\begin{array}{rl}{\hat{\theta }}_k& ={\sin }^{-1}(\sqrt{{\hat{u}}_k^2+{\hat{v}}_k^2})\\ {\hat{\varphi }}_k& ={\tan }^{-1}({\hat{u}}_k/{\hat{v}}_k)\end{array}\text{\hspace{1em}(13)}$$

  至此，均匀面阵中基于PARAFAC模型的二维DOA估计算法描述完毕。

---

五、引申-张量分解

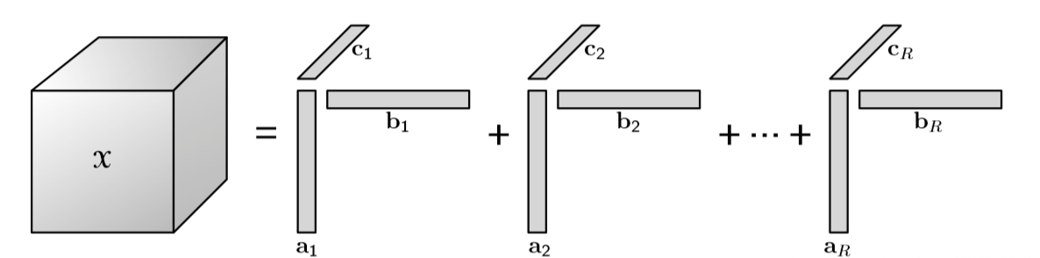

  前文中的立方体数据，在数学上有专用名称：张量。简单理解，一维数据构成向量，二维数据构成矩阵，三维及更高维数据则称为张量。维数的增高意味着处理的复杂度随之升高，为简化运算，出现许多张量分解算法。CP分解是张量分解的算法之一，它将张量分解为一系列的秩一张量之和，其中秩一张量是由三个向量张成的。CP分解的示意图如图6，它类似于矩阵的SVD分解，将矩阵分解为许多因子矩阵之和。从图6这个角度来看，CP分解中最小的单元是不同的向量，向量的外积组成了不同的张量，因子张量之和就是原始张量。

图6 CP分解示意图

  数学公式可由公式(14)表示：

$$x_{ijk}\approx \sum _{r=1}^R{a}_{ir}{b}_{jr}{c}_{kr}\text{for }i=1,\dots ,I,j=1,\dots ,J,k=1,\dots ,K.\text{\hspace{1em}(14)}$$

  CP分解不止一种表示形式，它还可以以矩阵为最小单元，按照如下方式分解：
$$\begin{array}{rl}{\mathbf{X}}_{(1)}& \approx \mathbf{A}(\mathbf{C}\odot \mathbf{B}{)}^{\mathrm{T}},\\ {\mathbf{X}}_{(2)}& \approx \mathbf{B}(\mathbf{C}\odot \mathbf{A}{)}^{\mathrm{T}},\\ {\mathbf{X}}_{(3)}& \approx \mathbf{C}(\mathbf{B}\odot \mathbf{A}{)}^{\mathrm{T}}.\end{array}\text{\hspace{1em}(15)}$$
  可以发现，这种分解方式与PARAFAC的分解是相同的，所以PARAFAC的分解实际属于CP分解的类型之一。从更大的范围讲，CP分解又属于Tucker分解的特殊类型，BTD分解则兼具CP分解和Tucker分解两者的特点…太多了写不完 附上链接。

---

六、代码解析

以下是代码，运行环境是MATLAB R2020b，由于涉及张量分解的cp_als函数等，需提前安装Tensor Toolbox工具包。

6.1 参数配置

%% 参数设置
M = 6;           % x轴阵元个数
N = 5;           % y轴阵元个数
K = 512;        % 快拍数
fc = 100e6;     % 载波频率
fs = 300e6;     % 采样频率
Pn = 1;          % 噪声功率

fines = [20, 40]; % 方位角（度）
thetas = [5, 60];    % 俯仰角（度）
signal_SNR = [30, 30]; % 信噪比（dB）
signal_f = [15e6, 30e6]; % 信号频率

m = (0:M-1)';    % x轴阵元索引
n = (0:N-1)';    % y轴阵元索引
c = 3e8;         % 光速
lambda = c / fc;  % 波长
dx = lambda / 2;  % x轴阵元间距
dy = lambda / 2;  % y轴阵元间距
num_signals = length(fines); % 信号数目

6.2 生成信号

两路信号分别进行载波调制；

%% 生成信号
t = (0:K-1)/fs; % 时间向量
S = zeros(num_signals, K);
for k = 1:num_signals
    A_k = sqrt(Pn)*10^(signal_SNR(k)/20); % 信号幅度
    S(k,:) = A_k * exp(1j*2*pi*signal_f(k)*t); % 载波调制
end

6.3 构造阵列流型

按照第一节中公式(1)进行构造；

%% 构造阵列流型
A = zeros(M, num_signals);
B = zeros(N, num_signals);
for k = 1:num_signals
    phi = deg2rad(fines(k));
    theta = deg2rad(thetas(k));

    % 空间频率计算
    u = (dx/lambda)*sin(theta)*cos(phi);
    v = (dy/lambda)*sin(theta)*sin(phi);

    A(:,k) = exp(-1j*2*pi*m*u); % x方向导向矢量
    B(:,k) = exp(-1j*2*pi*n*v); % y方向导向矢量
end

6.4 构造接收张量

使用ktensor函数创建秩为 1 的 Kruskal对象 component，其内容为$\mathbf{A}$的列向量、$\mathbf{B}$的列向量、$\mathbf{S}$的行向量张成的张量，循环遍历每个信号，最终叠加在一起形成张量$\mathbf{X}$，参考图6理解。

%% 构造接收张量
X = tensor(zeros(M,N,K));
noise = (randn(M,N,K) + 1j*randn(M,N,K)) * sqrt(Pn/2);

for k = 1:num_signals
    component = ktensor(1, A(:,k), B(:,k), S(k,:).');
    X = X + tensor(component);
end
X = X + tensor(noise);
X_normalized = X / norm(X); % 张量归一化

6.5 ALS分解

结构体struct存储 PARAFAC 分解的相关参数。初始化方法为nvecs，这是种较为稳定的初始化方法（也选random）；printitn 置为1在分解过程中会输出每次迭代的相关信息；tol 设置收敛容差，当相邻两次迭代的误差变化小于这个容差时，就认为分解已经收敛，迭代过程会停止；maxiters 设置最大迭代次数为 150。若迭代次数达到这个上限，即便还未满足收敛条件，分解过程也会停止。

待优化：迭代次数与收敛容差的平衡

• 当收敛容差设置较大时，迭代会提前停止；设置较小时，迭代次数过多，出现过拟合；
• 当迭代次数设置较小时，迭代会提前停止；设置较大时，迭代次数过多，出现过拟合；
• 两者都会导致出现误差，感兴趣的朋友可自行优化。

%% ALS分解
R = num_signals; % 分解秩
options = struct;
options.init = 'nvecs';  % 使用nvecs初始化
options.printitn = 1;    % 显示迭代过程
options.tol = 1e-4;      % 设置收敛容差
options.maxiters = 150;  % 增加最大迭代次数

[Factors, ~] = cp_als(X_normalized, R, options);

A_est = Factors{1};
B_est = Factors{2};

6.6 参数估计

此处按照公式(11-13)编写代码，可从估计得到的A_est和B_est中获得角度 $({\theta }_k,{\varphi }_k)$。unwrap函数对应第四节提到的“通过对某些项加上 $2k\pi$ 使其成为递增的序列”。需要说明的是，这段代码有个小问题：计算phi_est的atan2d函数前添加了负号-。这与公式(13)是相悖的，但是不添加的话，估计的角度则刚好是真实值的相反数，我还没想明白 TT，欢迎评论区讨论。

%% 参数估计
estimated_angles = zeros(num_signals, 2);
for d = 1:R
    % x方向估计
    a = A_est(:,d);
    phase_x = unwrap(angle(a));
    u_est = -(phase_x(2:end) - phase_x(1:end-1))/(2*pi*(dx/lambda));
    u_est_avg = mean(u_est);

    % y方向估计
    b = B_est(:,d);
    phase_y = unwrap(angle(b));
    v_est = -(phase_y(2:end) - phase_y(1:end-1))/(2*pi*(dy/lambda));
    v_est_avg = mean(v_est);

    % 角度解算
    phi_est = -atan2d(v_est_avg , u_est_avg);
    theta_est = asind(sqrt(u_est_avg.^2 + v_est_avg.^2));

    estimated_angles(d,:) = [phi_est, theta_est];
end

6.7 结果展示

%% 二维可视化
figure(10);
% 真实位置三维散点图
scatter(fines, thetas, 'r', 'filled');hold on;
% 估计位置三维散点图
scatter(estimated_angles(:,1), estimated_angles(:,2), 'b', 'd');
xlabel('方位角 (度)'); ylabel('俯仰角 (度)'); zlabel('幅度');
title('信号分布');
axis([0,90,0,90]);
grid on;
% 性能评估
RMSE_phi = sqrt(mean((fines - estimated_angles(:,1)').^2));
RMSE_theta = sqrt(mean((thetas - estimated_angles(:,2)').^2));
disp(['方位角RMSE: ', num2str(RMSE_phi), ' 度']);
disp(['俯仰角RMSE: ', num2str(RMSE_theta), ' 度']);

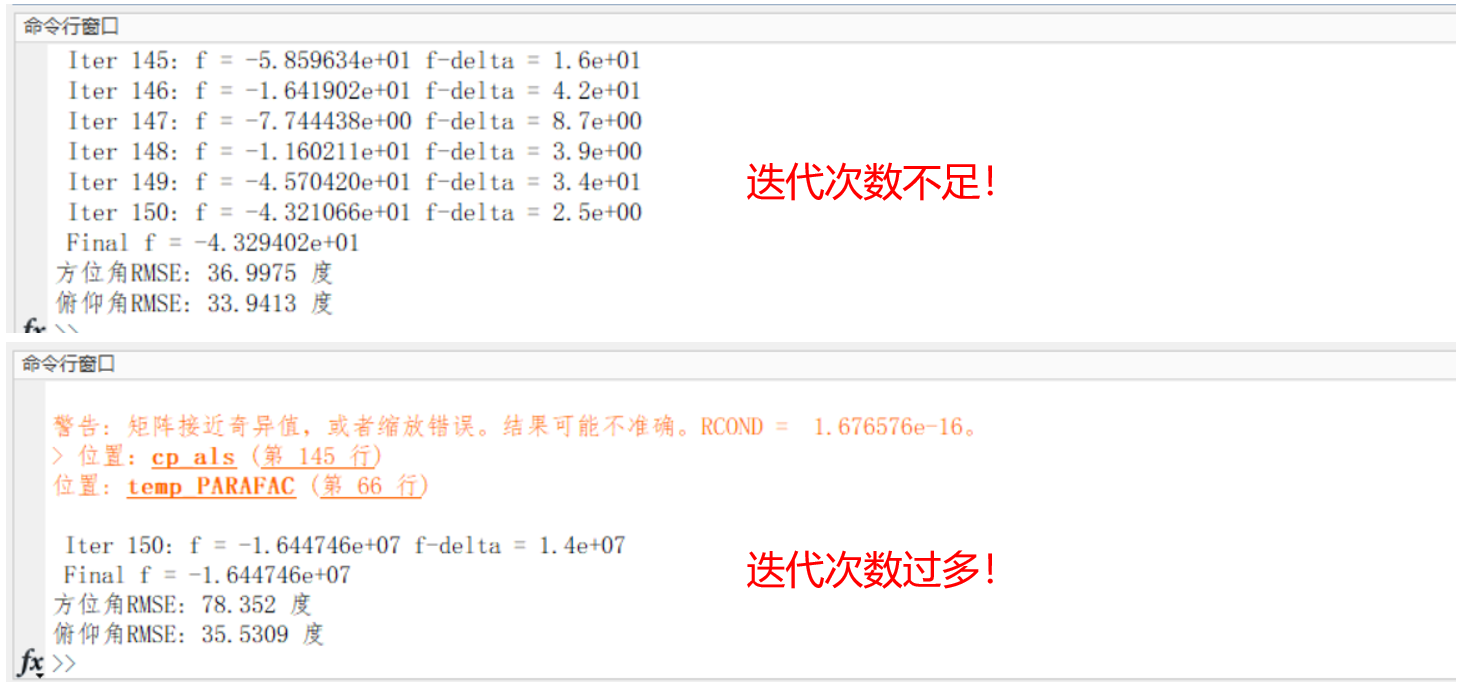

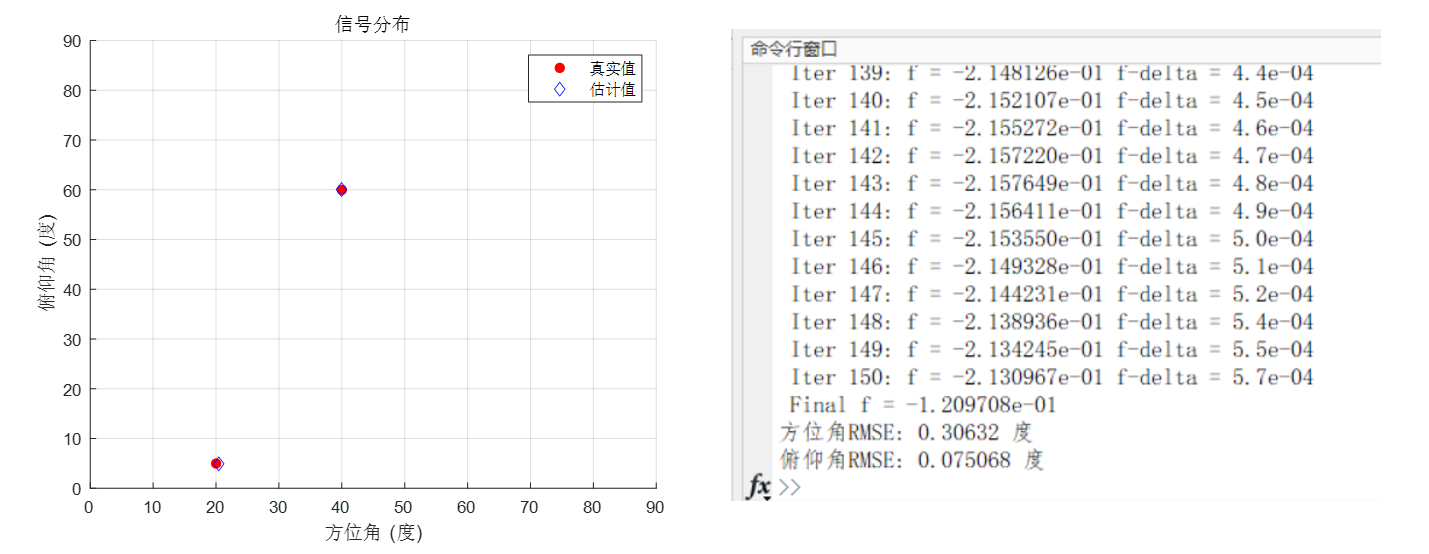

  估计结果如图7所示，设定估计的两个方向分别为 $(20°,5°)$ 、 $(40°,60°)$，RMSE的误差也展示在图中。如果你更改了方位角和俯仰角，重新估计的话，大概率会出现图8所示情况，这说明出现了欠拟合和过拟合，如果想让代码稳定，可以去6.5小节优化分解过程，OK，暂时就写到这里。。。

图7 正常估计结果

图8 异常估计结果

 
