一、RAID磁盘阵列及详解

1.1 了解RAID

1.1.1 简单理解

raid是磁盘的集合，按照排列组合的方法不 一，给raid去了不同的名字raid0、raid1、raid5、raid10等

1.1.2 对比了解

• 硬盘         连续空间                      无法扩容
• lvm          非连续空间                   可以动态扩容
• raid          备份， 提高读写性能   无法扩容

1.2 RAID磁盘阵列介绍

• 是Redundant Array of Independent Disks的缩写，中文简称为独立冗余磁盘阵列
• 把多块独立的物理硬盘按不同的方式组合起来形成一个硬盘组(逻辑硬盘)，从而提供比单个硬盘更高的存储性能和提供数据备份技术
• 组成磁盘阵列的不同方式称为RAID级别(RAID Levels)
• 口常用的RAID级别：RAIDO，RAID1，RAID5，RAID6，RAID1+0等

1.3 RAID功能实现

• 提高IO能力
• 提高耐用性
• 磁盘冗余备份

1.4 RAID实现的方式

• 外接式磁盘阵列：通过扩展卡提供适配能力
• 内接式RAID：主板集成RAID控制器，安装OS前在BIOS里配置
• 软件RAID：通过OS实现，比如：群晖的NAS存储
• 硬件方式：通过raid 卡
• 软件方式：通过raid 软件方式

1.5 RAID级别详解

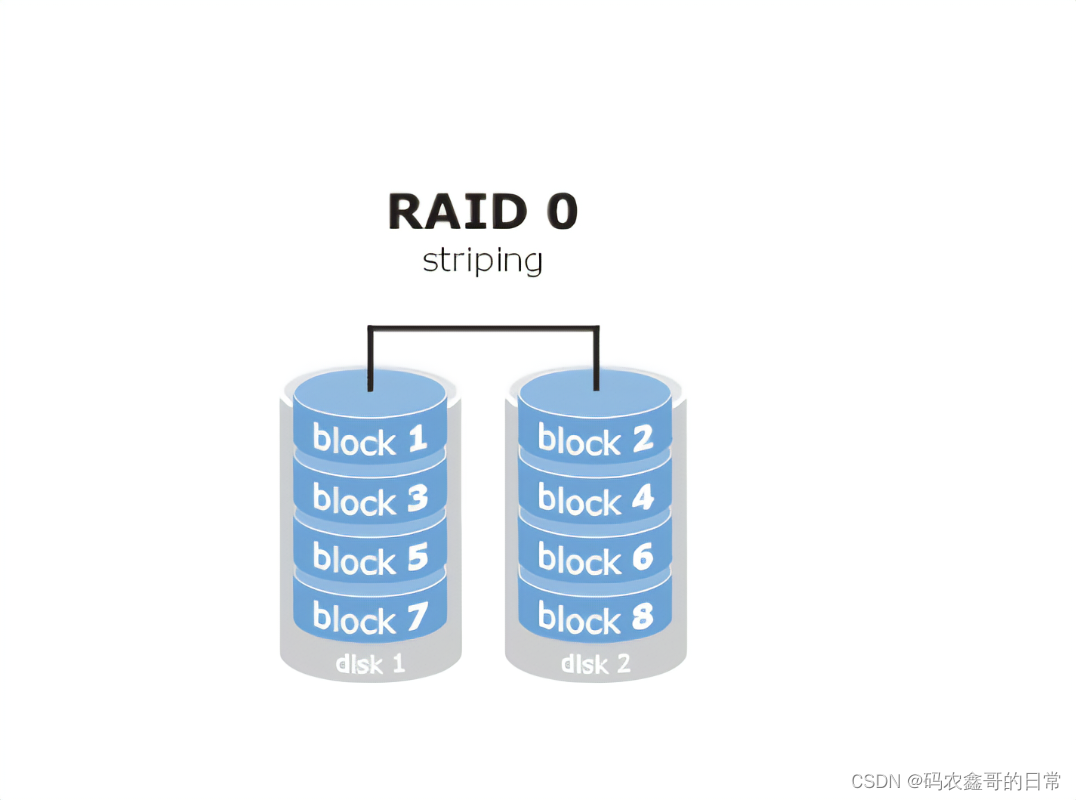

1.5.1 RAID -0

1、作用：

• RAID 0连续以位或字节为单位分割数据，并行读/写于多个磁盘上，因此具有很高的数据传输率，但它没有数据冗余
• RAID 0只是单纯地提高性能，并没有为数据的可靠性提供保证，而且其中的一个磁盘失效将影响到所有数据
• RAID 0不能应用于数据安全性要求高的场合

简单总结：因为读写时都可以并行处理（N块硬盘并行组合成一个新的逻辑盘），所以在所有的级别中，RAID 0的速度是最快的。但是RAID 0既没有冗余功能，也不具备容错能力，如果一个磁盘（物理）损坏，所有数据都会丢失（分布式存储）

2、最少磁盘数：2块才有效果

3、特点总结：①最少需要两块磁盘：N≥2

                        ②数据条带分布式

                        ③没有冗余，性能最佳（不存储镜像，校验信息）

                        ④不能应用于数据安全性要求高的场合

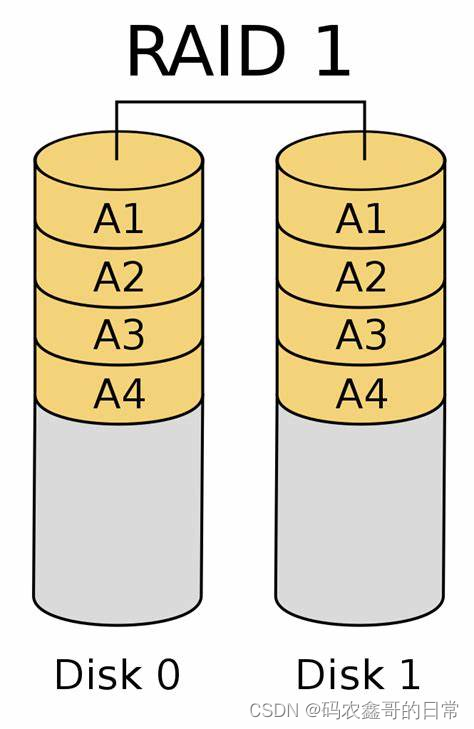

1.5.2 RAID -1

1、介绍

• 通过磁盘数据镜像实现数据冗余，在成对的独立磁盘上产生互为备份的数据
• 当原始数据繁忙时，可直接从镜像拷贝中读取数据，因此RAID 1可以提高读取性能
• RAID 1是磁盘阵列中单位成本最高的但提供了很高的数据安全性和可用性。当一个磁盘失效时，系统可以自动切换到镜像磁盘上读写，而不需要重组失效的数据

2、简单理解

RAID -1也称为镜像, 两组以上的N个磁盘相互作镜像，在一些多线程操作系统中能有很好的读取速度，理论上读取速度等于硬盘数量的倍数，与RAID 0相同。另外写入速度有微小的降低。 读性能提升、写性能略有下降、磁盘利用率 50%、有冗余能力、最少磁盘数：2n n≥1

3、特点总结：①最少需要两块磁盘2N（n≥1）

                        ②有冗余，有很高的数据安全性和可用性

                        ③读性能提升（磁盘数增多）、写性能略有下降（存储镜像）

                        ④磁盘利用率50%

                        ⑤数据镜像分布式

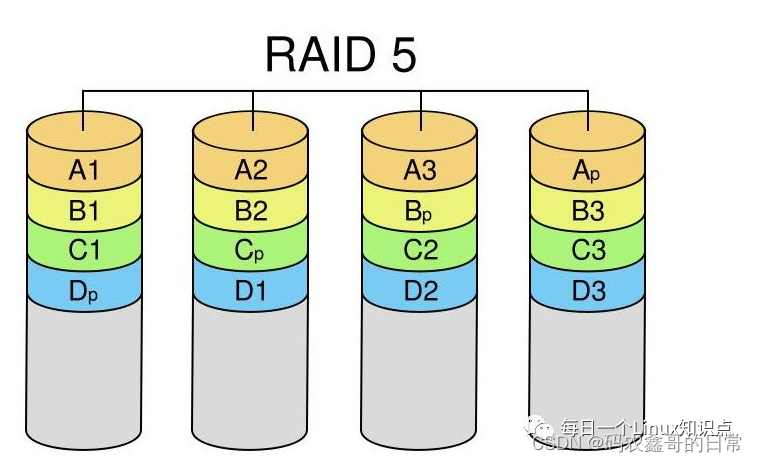

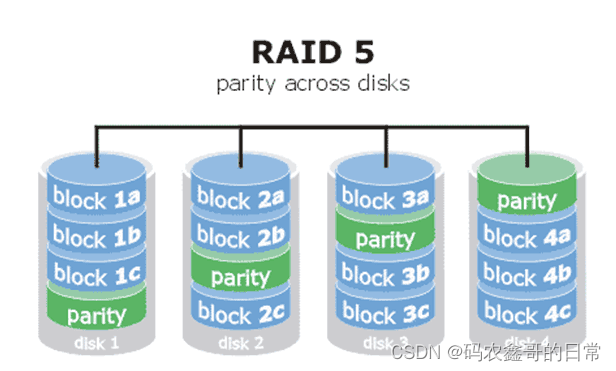

1.5.3 RAID -5

• N(N>=3)块盘组成阵列，一份数据产生N-1个条带，同时还有1份校验数据共N份数据在N块盘上循环均衡存储
• N块盘同时读写，读性能很高，但由于有校验机制的问题，写性能相对不高
• (N-1)N磁盘利用率
• 可靠性高，允许坏1块盘，不影响所有数据

总结：①读、性能提升，写的性能略微降低

           ②利用率：n-1

           ③有容错能力：允许最多1块磁盘损坏

           ④最少磁盘数：n≥3

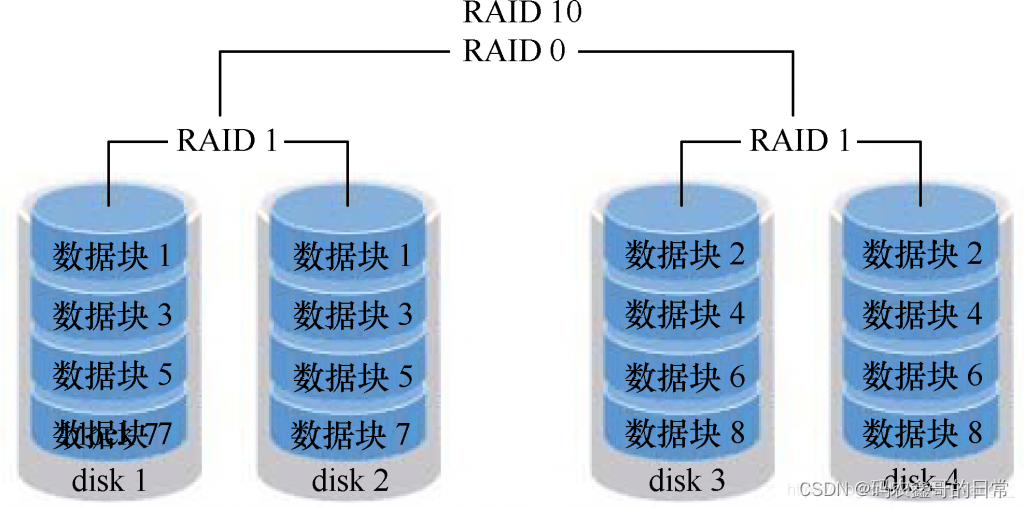

1.5.4 RAID -10（RAID 1+0）

特点：①N(偶数，N>=4)块盘两两镜像后，再组合成一个RAID 0
           ②磁盘利用率：N/2
           ③读、写性能提升：N/2块盘同时写入，N块盘同时读取
           ④有容错能力：每组镜像最多只能坏一块

1.6 阵列卡

1.6.1 阵列卡介绍

• 阵列卡是用来实现RAID功能的板卡
• 通常是由I/O处理器、硬盘控制器、硬盘连接器和缓存等一系列组件构成的
• 不同的RAID卡支持的RAID功能不同，例如支持RAID0、RAID1、RAID5、RAID10等
• RAID卡的接口类型：IDE接口、SCSI接口、SATA接口和SAS接口

1.6.2 阵列卡的缓存

• 缓存(Cache)是RAID卡与外部总线交换数据的场所RAID卡先将数据传送到缓存，再由缓存和外边数据总线交换数据
• 缓存的大小与速度是直接关系到RAID卡的实际传输速度的重要因素
• 不同的RAID卡出厂时配备的内存容量不同，一般为几兆到数百兆容量不等

二、构建软RAID磁盘阵列及配置

2.1 了解基本配置命令

mdadm工具

• 介绍：为软RAID提供管理界面，为空余磁盘添加冗余，结合内核中的md(multi          devices)RAID设 备可命名 为/dev/md0、/dev/md1、/dev/md2、/dev/md3等
• 用法，举例：mdadm -Cv /dev/md0 -l 10（raid） -n 4 -x 1 /dev/sd[bcde] {b,c,d,e，f}

常用选项说明：

模式：

创建：-C

装配：-A

监控：-F

管理：-f, -r, -a

管理模式：-f：标记指定磁盘为损坏

                  -a: 添加磁盘

                  -r: 移除磁盘

-S：停止进程

-n：使用x个块设备来创建此RAID

-l：指明要创建的RAID的级别0、1、5、10

-c （CHUNK_SIZE）： 指明块大小,单位k

-x：指明空闲盘的个数            例：热备盘   -x  1   /dev/sd*

-D：显示raid的详细信息

mdadm -D /dev/md*

软raid名字

2.2 构建软RAID磁盘阵列思路及配置

2.2.1 思路

• 检查madam是否安装，并将其安装
• 准备RAID阵列的分区

准备流程：①为Linux服务器添加4块SCSI硬盘，并使用fdisk工具各划分出一块2GB的分区，依次                        为/dev/sdb1、/dev/sdc1、/dev/sdd1、/dev/sde1

                  ②类型ID更改为“fd”，对应为“Linux raid autodetect"，表示支持用于RAID磁盘阵列

• 创建RAID设备并建立文件系统
• 挂载并使用文件系统

补充：RAID阵列的管理及设备恢复

• 扫描或查看磁盘阵列信息
• 启动/停止RAID阵列
• 设备恢复操作：模拟阵列设备故障、更换故障设备，并恢复数据

2.2.2 配置

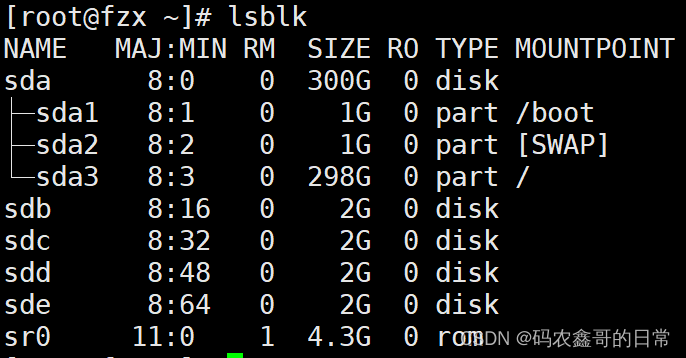

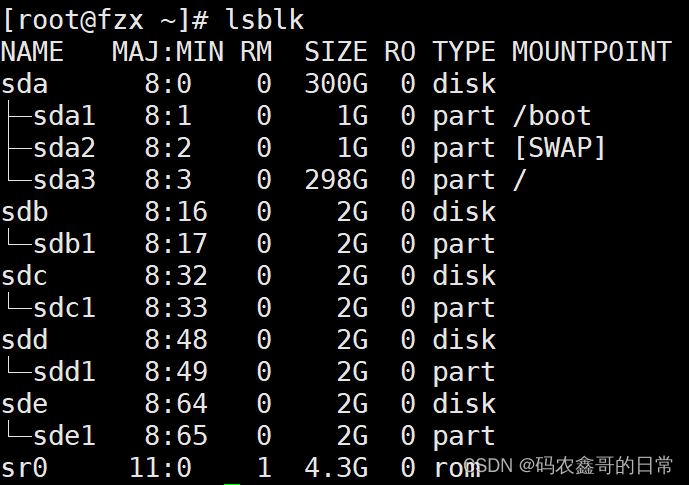

1、在虚拟机中添加2G 4个磁盘，并查看

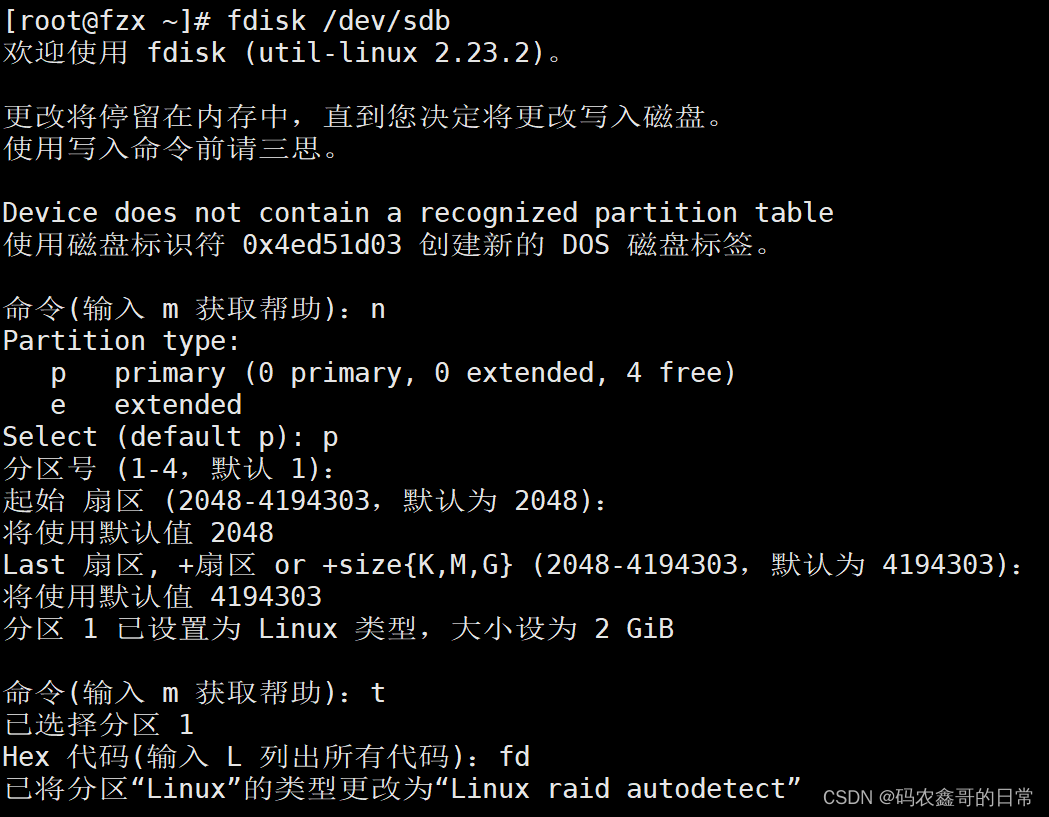

2、更改四个类型为fd

重复四次得到

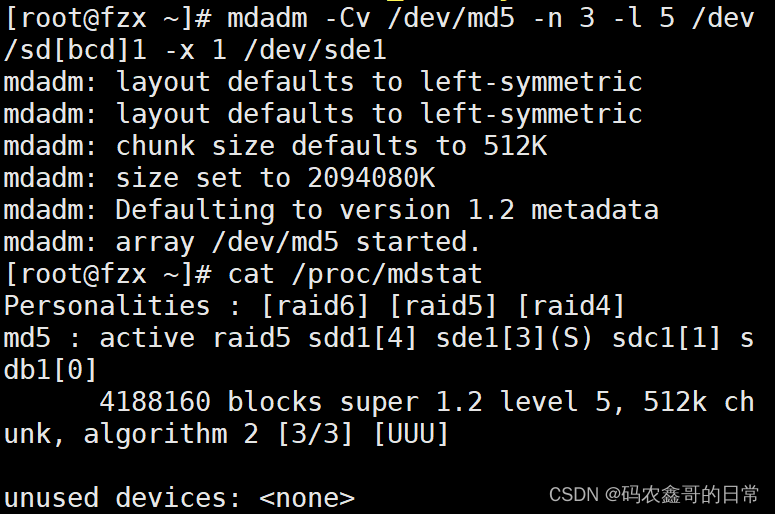

3、创建RAID设备，并观察md状态

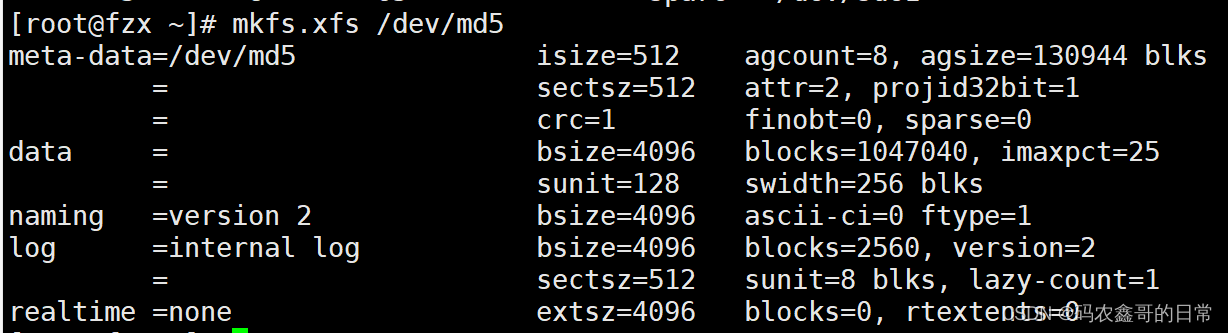

4、进行格式化

5、进行挂载

补充：RAID阵列的管理及设备恢复

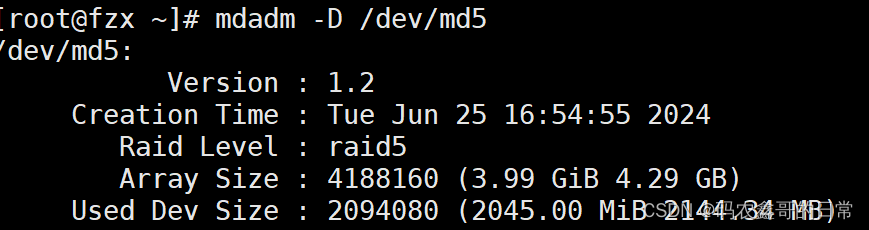

1、动态扫描或查看磁盘阵列信息

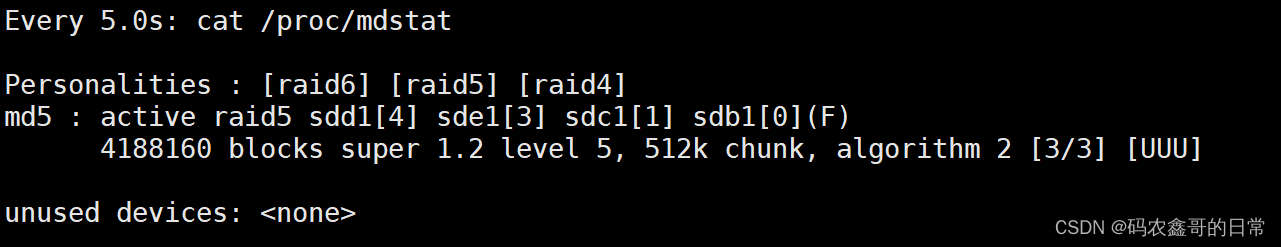

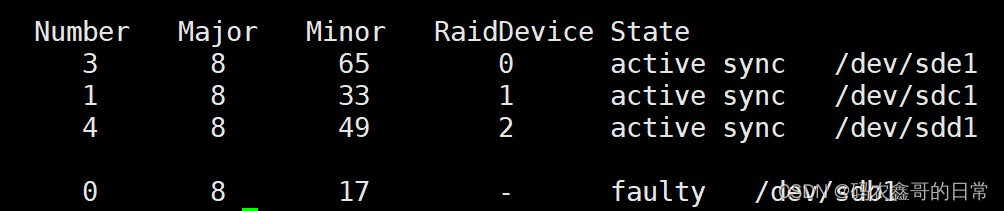

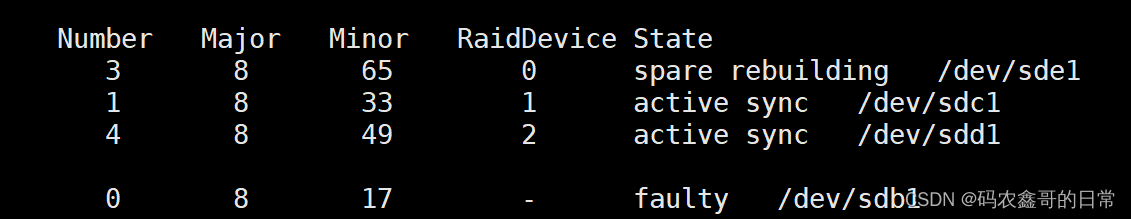

2、模拟阵列设备故障

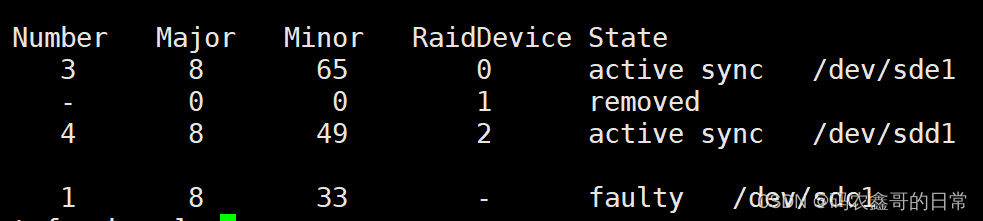

3、阵列设备移除

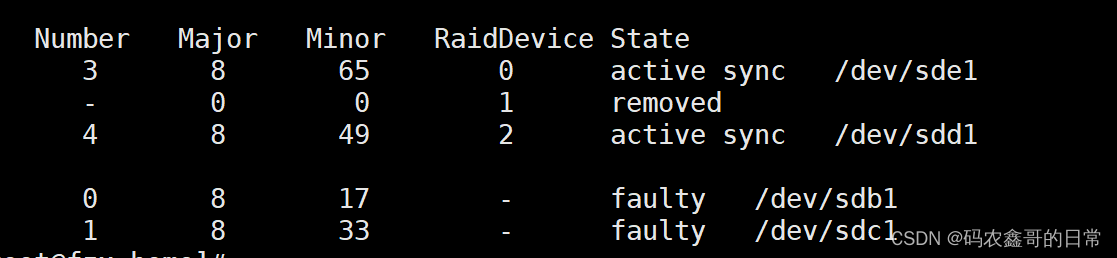

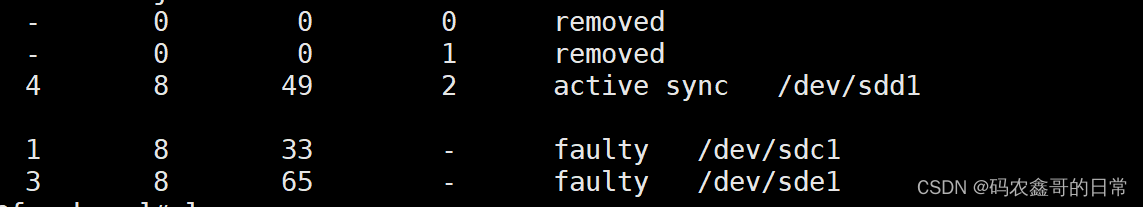

4、设备故障两台

恢复：停止挂载或者重新添加设备（mdadm md5的路径 -a sdb1的路径（举例））

5、启动/停止RAID阵列

先停止挂载

停止挂载：mdadm -S /dev/md5

激活设备：mdadm -A -s /dev/md5 或者 mdadm -R /dev/md5
