各种数据包头的详解（tcp，udp，ipv4，ipv6）

Osi七层参考模型：

应用层

表示层

会话层

--------前三层控制层面

--------后四层数据层面

传输层：

区分不同的流量，定义传输方式（tcp/udp）,定义端口号（区分不同的服务）

网络层:

寻址，编址（ipv4地址）

数据链路层:

定义局域网的封装，Ethernet 2 IEEE802.3封装

物理层

Tcp/ip参考模型：

应用层（等于osi上三层）

主机到主机层（等于osi传输层）

互联网层（等于osi网络层）

网络接口层

在实际生活中我们通常使用的是tcp/ip参考模型。

在osi中tcp的三次握手机制与四次挥手机制保证tcp的面向连接，确认重传机制保证tcp的可靠性。

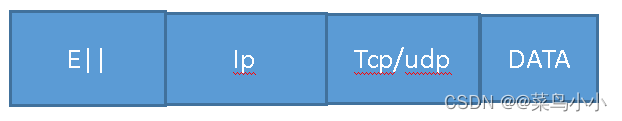

一个完整的数据包：

           2层                   3层                4层

Tcp数据包头的结构：



每一行32个bit，4个字节。

Data：你要传输的数据（列如http，telnet）

Options：为可选项，默认为空。Padding:填充项。该两项默认为空。

所以，一个表准的tcp数据头部大小为20个字节。

Source Port：源端口

Destination Port：目标端口，该端口为你要访问的服务的端口。

Sequence Number:序列号，为所发送的数据的编号（顺序），序列号一般开始时是从1开始的。占32个bit。

Acknowledgment Number:确认号，用来确认时使用，当不用时为全0，占32个bit。

Data Offset:代表数据的偏移值（一个较大的数据传输时进行分片传输，第一个分片值为0，第二个分片值为第一个分片的大小，第三个分片值为前两个分片的大小。），表示该分片距离完整数据包头部的偏移值。

Reserved：保留位。

URG：紧急指针

ACK:标记位

PSH：暂停位，如果PSH=1表示tcp暂停数据的传输。

RST：重置位，

SYN：同步。

FIN：终止。

Window：单位（字节），代表一次性发送数据的多少进行确认。

Checksum：校验和，计算完整性。

Urgent pointer:紧急指针。默认为0，基本不用。

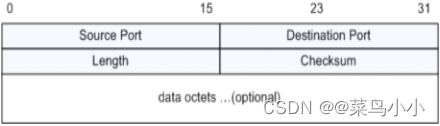

UDP数据包头结构：

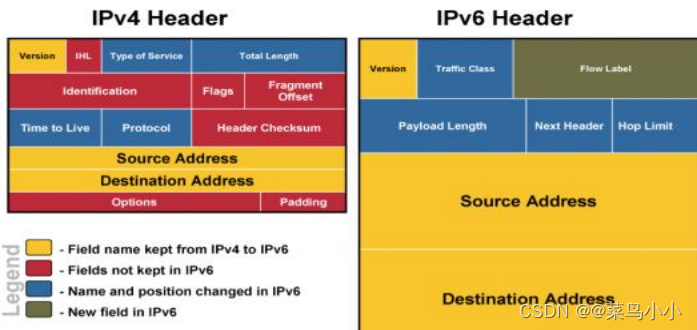

IPV4与IPV6数据包结构：



IPV4：一行32个bit，4字节；

默认情况下ipv4的数据包为20个字节。

Version:版本，占4bit大小。

IHL:描述的是ip的头部的长度（大小），占4bit。  默认值为0101，单位是32bit（4字节），0101的十进制大小是5，所以ip头部大小是20个字节。所以ipv4头部大小的范围是（20-60字节），ipv4的头部大小只能以4字节的倍数增加。

Type of Service:描述服务类型，占8bit。对流量（数据）进行标记时使用。

Total Length:描述ip数据包的总长度（ip数据包头部+data），占16个bit，

Identification:占16个bit，标识符。当同一个数据被分片成多个分片传输时，在这个数据中的所有的分片的Identification值相同（这个值是随机的）表示是同一个数据的分片。

Flags:占3bit，3个bit的第一位叫做R:保留位，第二位叫做DF：不分片位，第三位叫做MF：更多分片位。

            DF：如果当这个bit等于1，则表示该数据没有被分片过。如果等于0，则表示该数据被分片。

           MF：当这个bit等于1时，表示你还没收完的该数据的分片，后面还有该数据的分片，当它为0时则表示该分片时该数据的最后一个分片（该数据的分片已经被收完）。

Fragment Offset:表示分片偏移，占13个bit。描述的是该分片距离完整数据包的头部的大小，单位字节。第n个分片的偏移值为前n-1个分片的大小（第一个分片的值为0，第二个分片的值为第一个分片的大小，第三个分片的值为前两个分片的大小之和。）

Time to Live（TTL）:占8bit，生存时间（范围：0-255），可被路由次数，路由器查看一次路由表TTL值减一，当为0时将被丢弃。（可以避免环路带来的危害）

Protocol:占8bit，范围：1-255（0被保留），描述的是上层使用的是什么协议。Tcp的协议号：6，udp的协议号：17，ICMP的协议号：1（ICMP为跨层封装），ospf的协议号为：89（ospf协议为跨层封装），eigrp的协议号为：88（跨层封装），当值为6时表示ip的上层使用的是tcp协议。

Header Checksum:占16个bit，包头校验和，对ipv4的头部信息进行校验。当校验失败则说明该数据封装错误，或者该数据已经被人篡改。

Source Address:占32bit，源地址。

Destination Address:占32bit，目标地址。

Options：为可选项，默认为空。Padding:填充项。该两项默认为空。

IPV6：

Traffic Class:表示流量分类。作用与ipv4中Type of Service字段作用一样。

Payload lengh:表示总长度，作用与ipv4中Total Length字段作用一样。

Hop limit:表示跳数，作用与ipv4中的TTL字段作用一样。

Next Header:表示下一个头部，作用与ipv4中Protocol字段一样。

Flow lable：目前来说是一个保留字段
