思科模拟器VTP协议实验

VTP是什么？

VTP（VLAN Trunking Protocol）：是VLAN中继协议，也被称为虚拟局域网干道协议。它是思科私有协议。作用是十几台交换机在企业网中，配置VLAN工作量大，可以使用VTP协议，把一台交换机配置成VTP Server, 其余交换机配置成VTP Client,这样他们可以自动学习到Server 上的VLAN 信息。

VTP的原理

它是一个OSI参考模型第二层的通信协议，主要用于管理在同一个域的网络范围内VLANs的建立、删除和重命名。在一台VTP Server 上配置一个新的VLAN时，该VLAN的配置信息将自动传播到本域内的其他所有交换机。这些交换机会自动地接收这些配置信息，使其VLAN的配置与VTP Server保持一致，从而减少在多台设备上配置同一个VLAN信息的工作量，而且保持了VLAN配置的统一性。

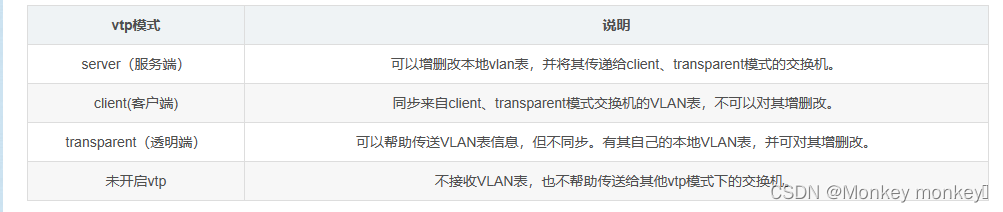

VTP的三种模式

实验部分

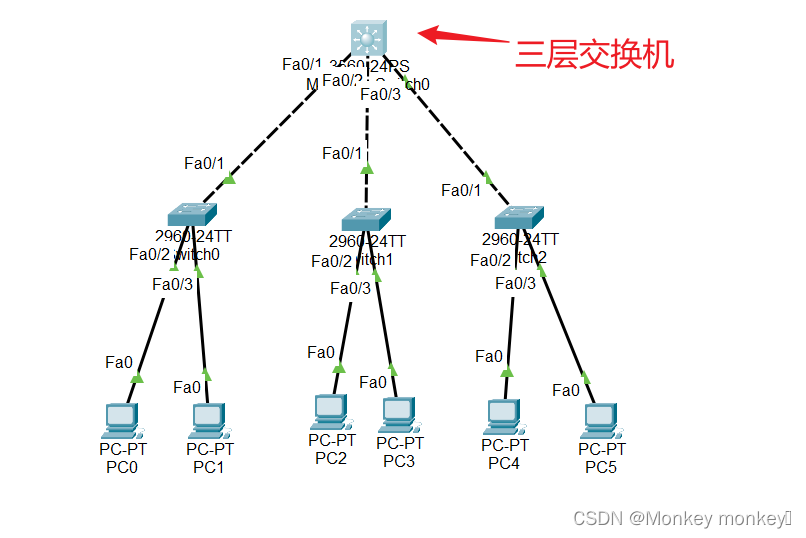

实验拓扑图

实验要求

划两个vlan：vlan10（网关：192.168.1.254/24）、vlan20（网关：192.168.2.254/24）

配置三层交换机VTP服务（服务端）

        服务端域名：csdn

        密码：csdn

配置三台二层交换机VTP服务（客户端）模式

配置6太电脑IP地址

        PC0、PC2、PC4  192.168.1.0/24

        PC1、PC3、PC5  192.168.2/24

最终所有电脑能够相互ping通，且vlan同步成功！

实验开始

配置三层交换机（服务端）

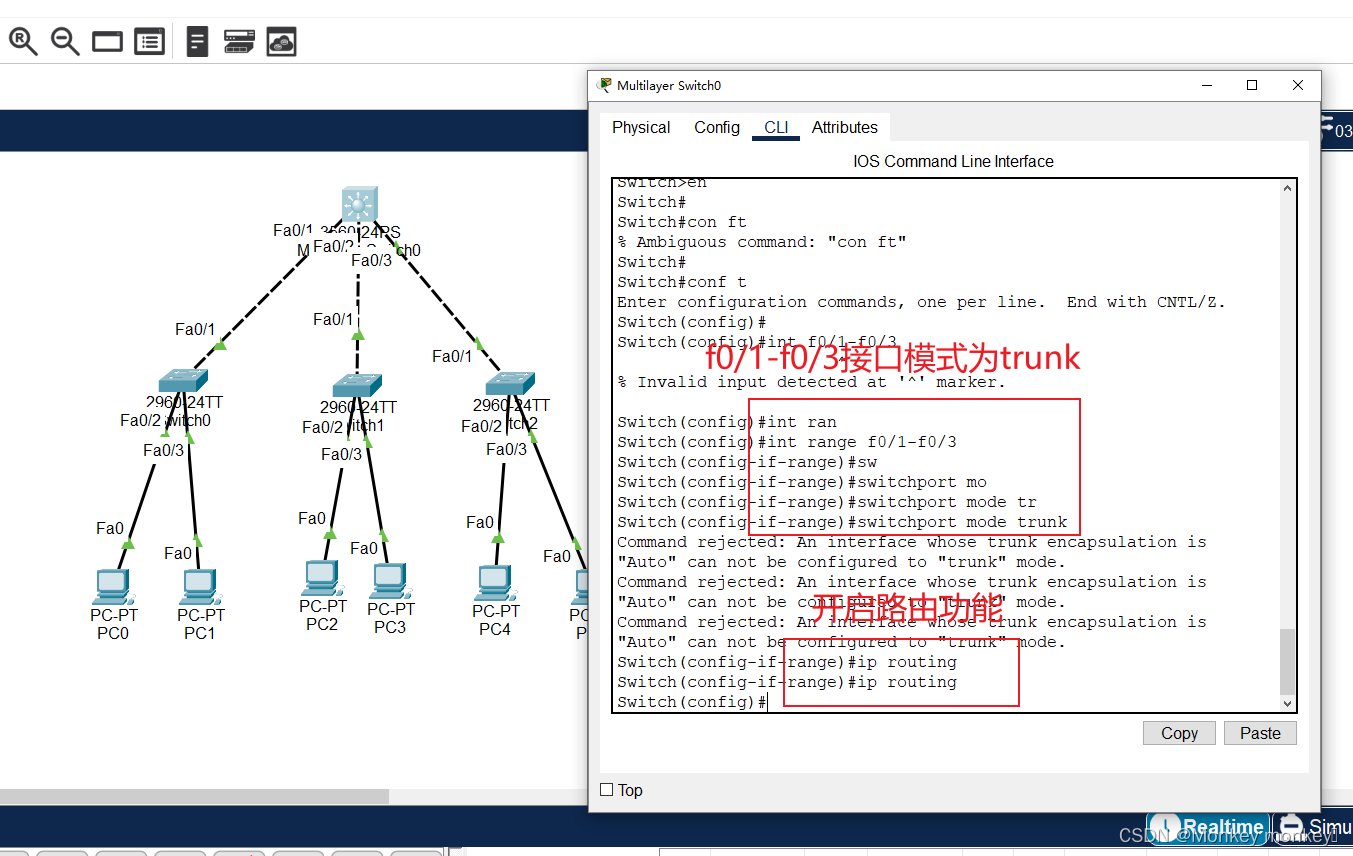

将f0/1-f0/3设置成trunk模式

开启路由功能

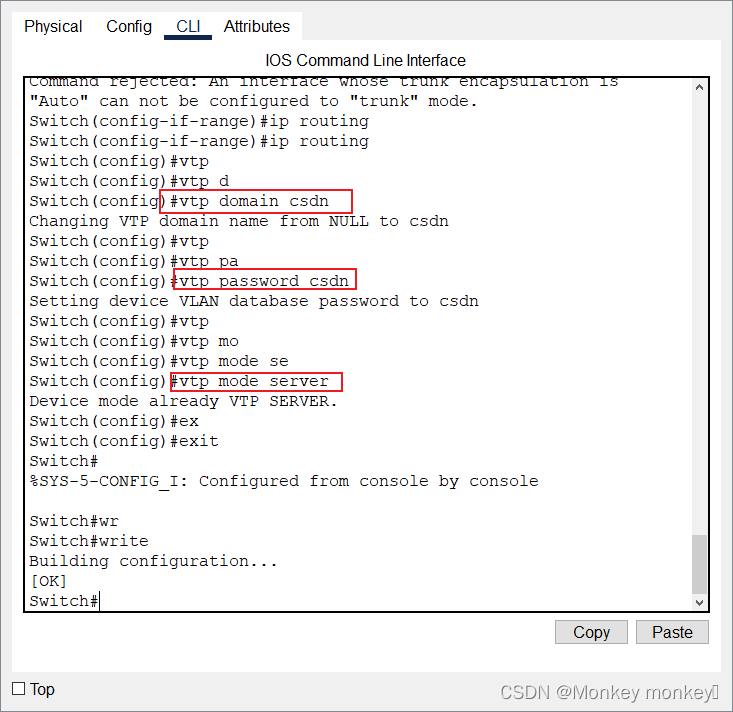

vtp domain csdn (配置vtp域名为csdn）

vtp password csdn(配置密码为csdn）

vtp mode server(配置vtp模式为服务端）

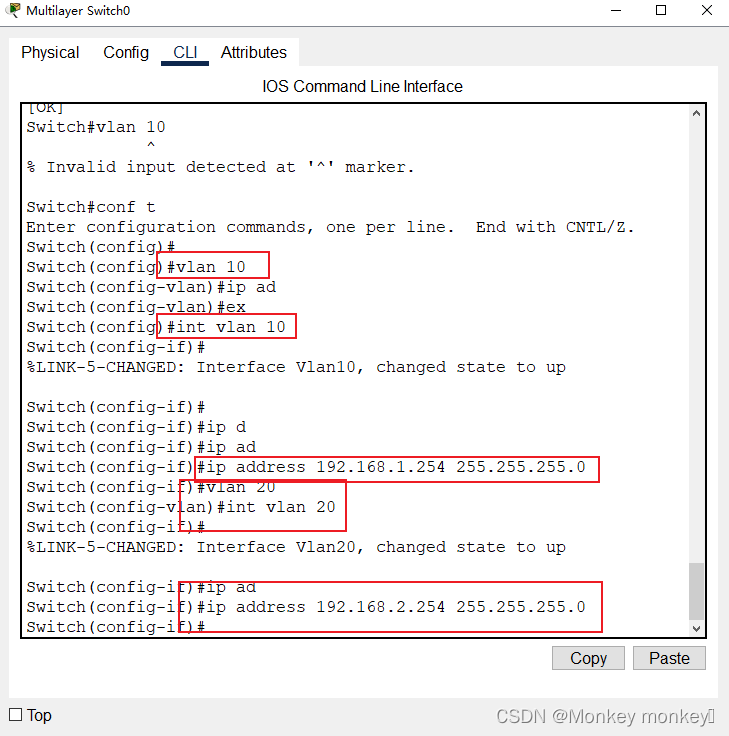

创建vlan，配置网关

配置三台二层交换机（客户端）

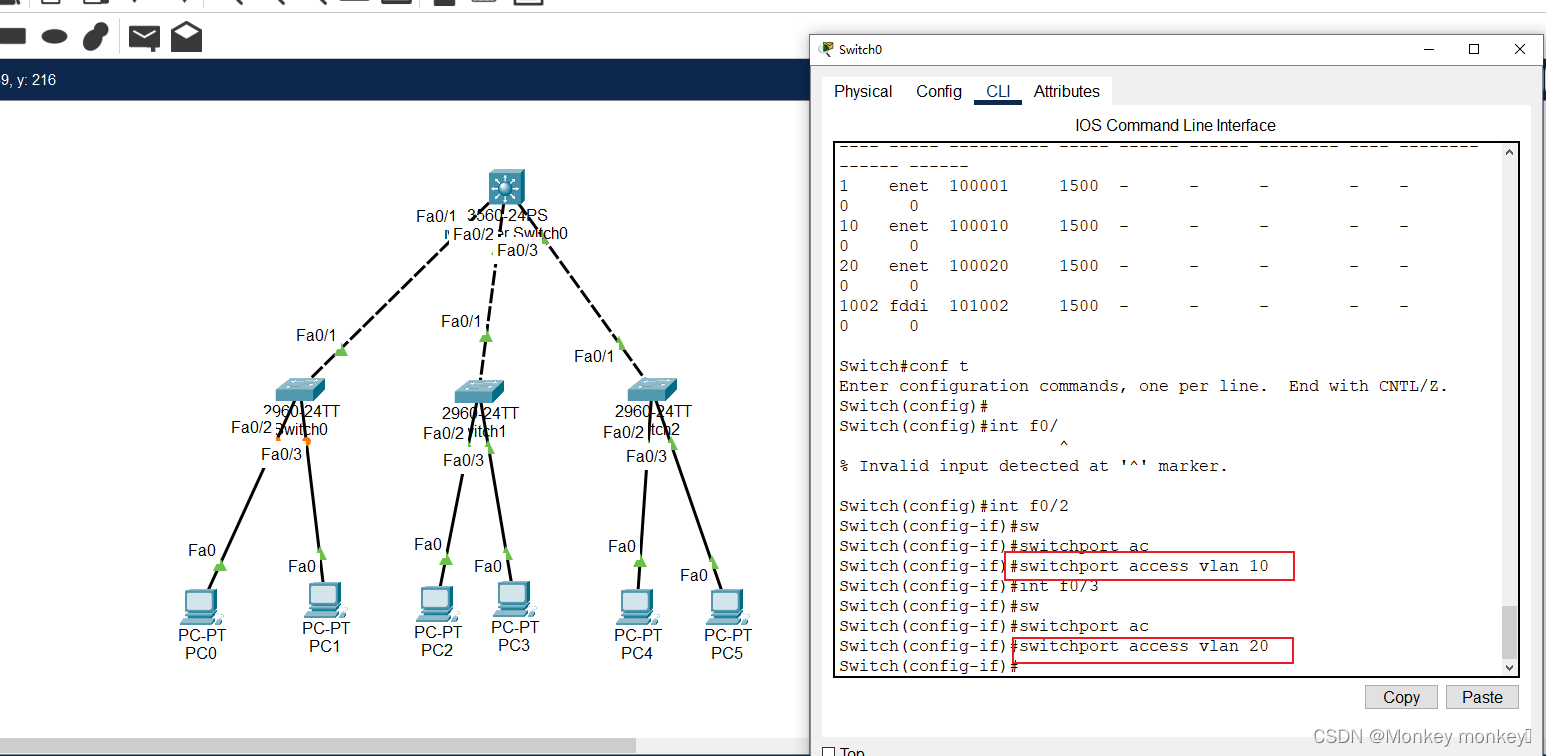

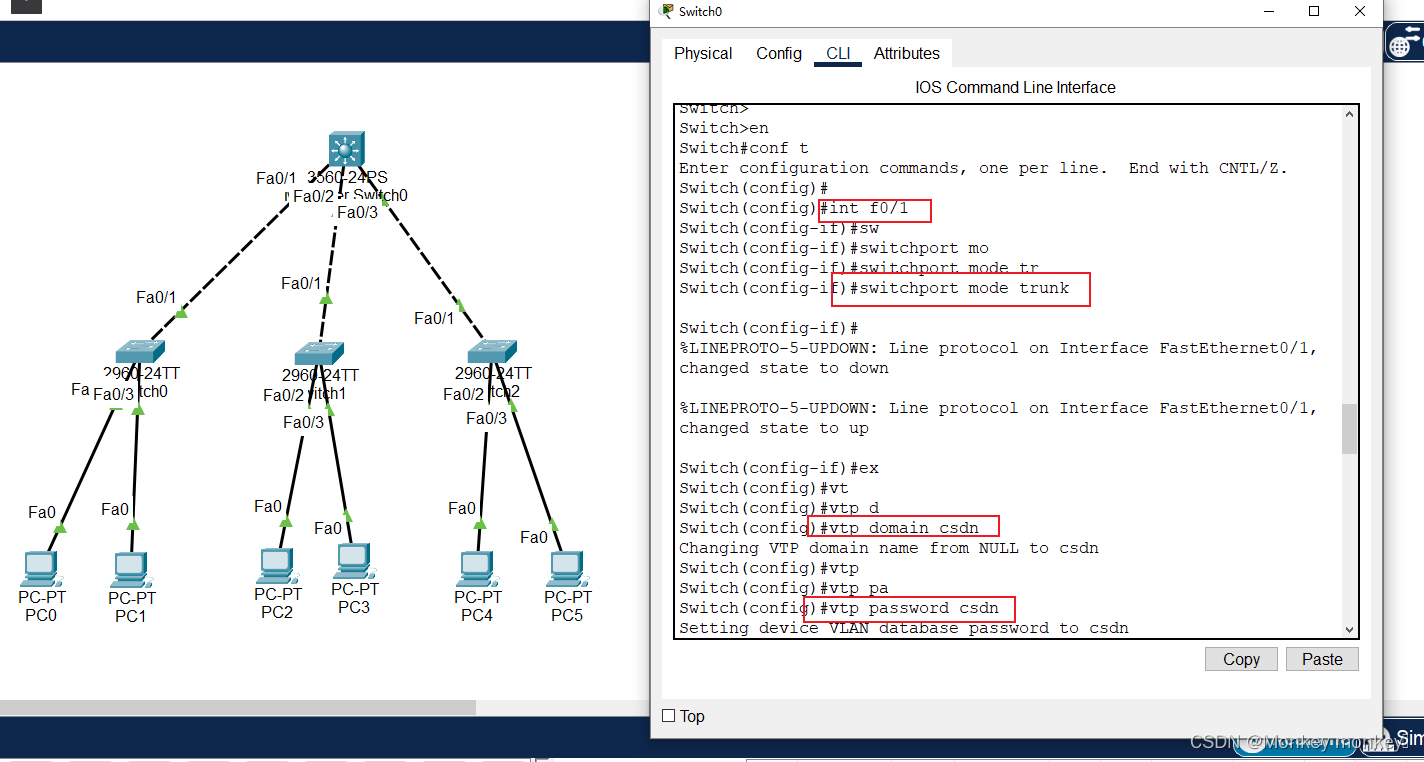

接口模式为trunk

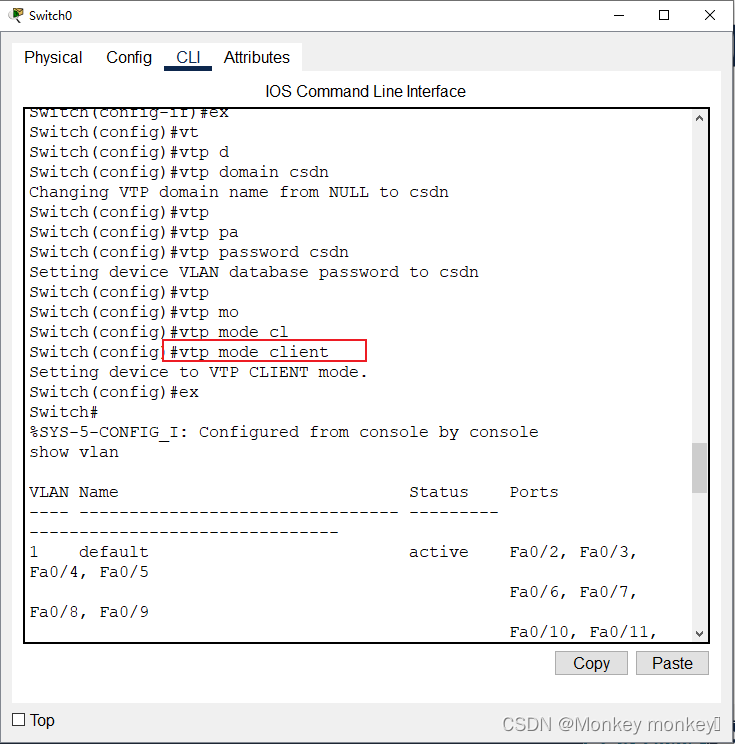

vtp domain csdn(域名与服务端一样）

vtp password csdn(密码一样）

vtp mode client(配置为客户端模式）

其他两台同样的方法配置

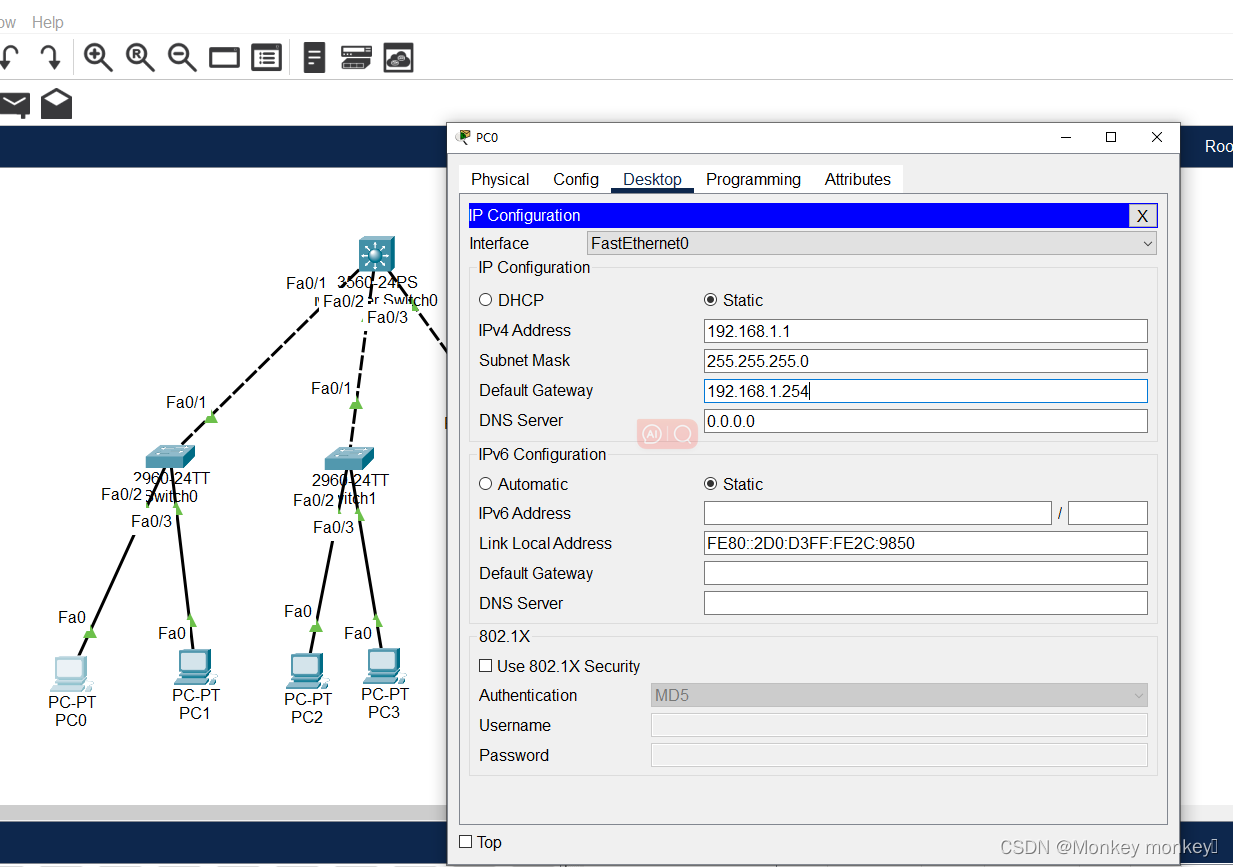

配置PC机IP、网关

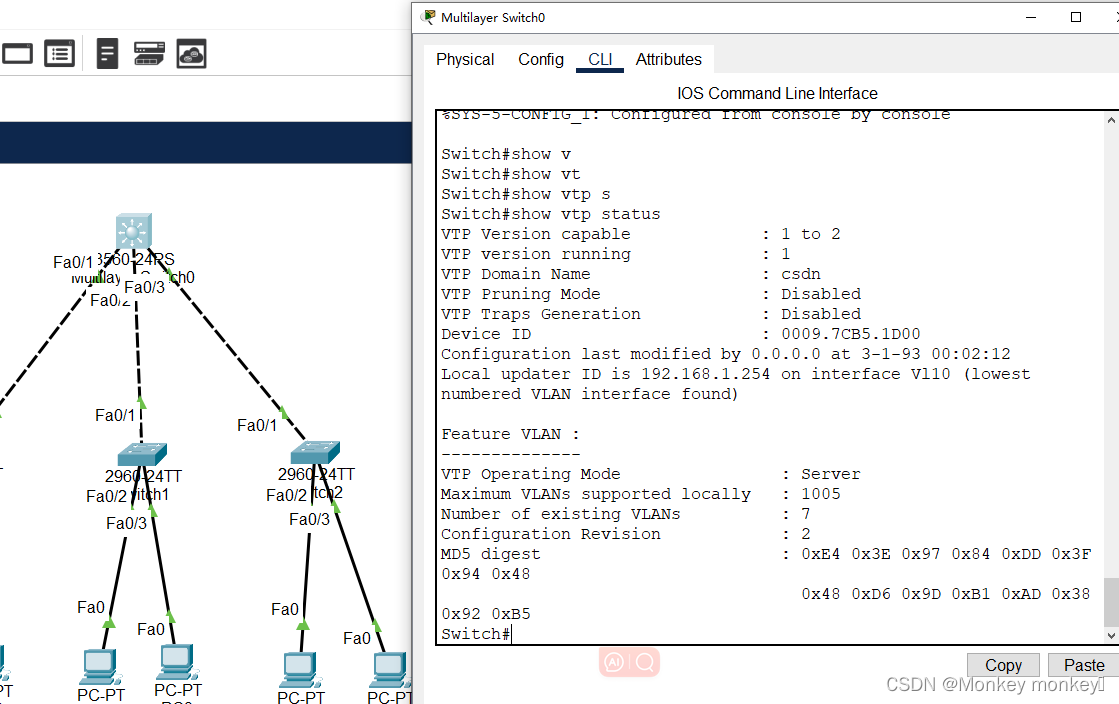

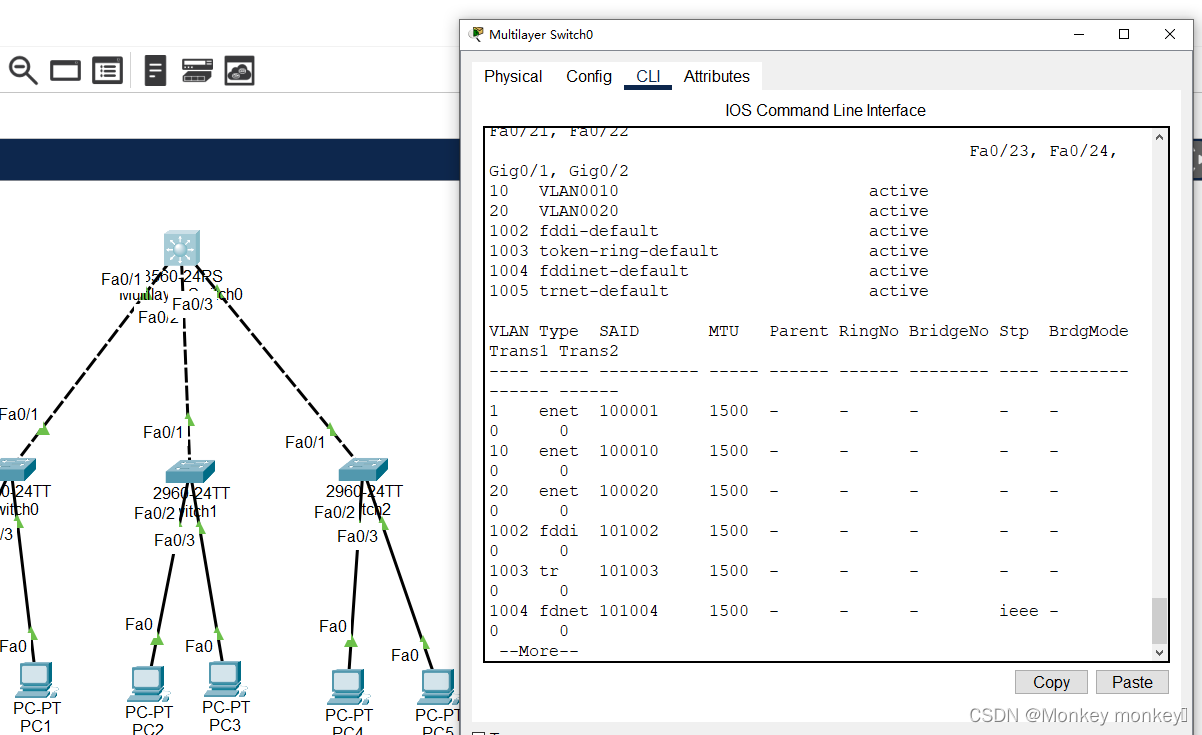

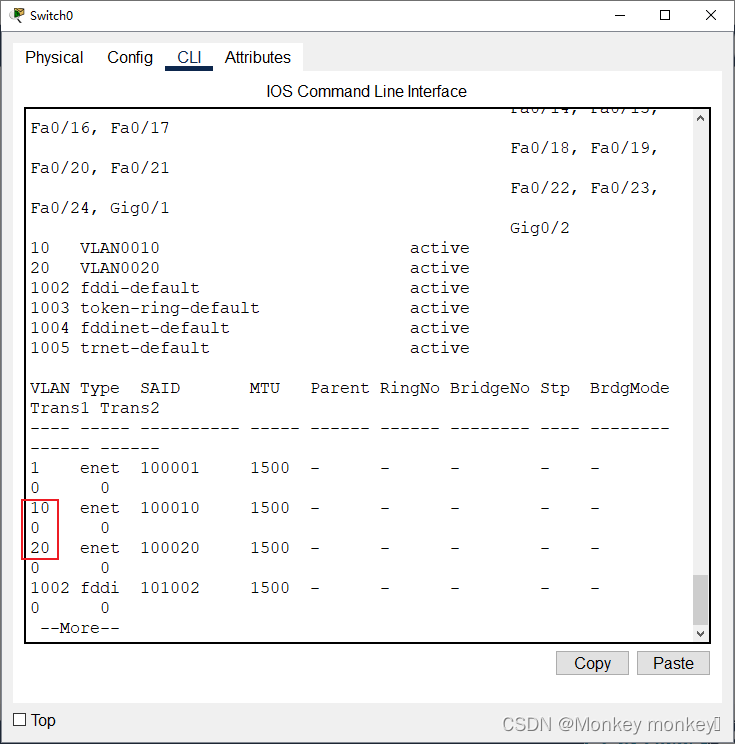

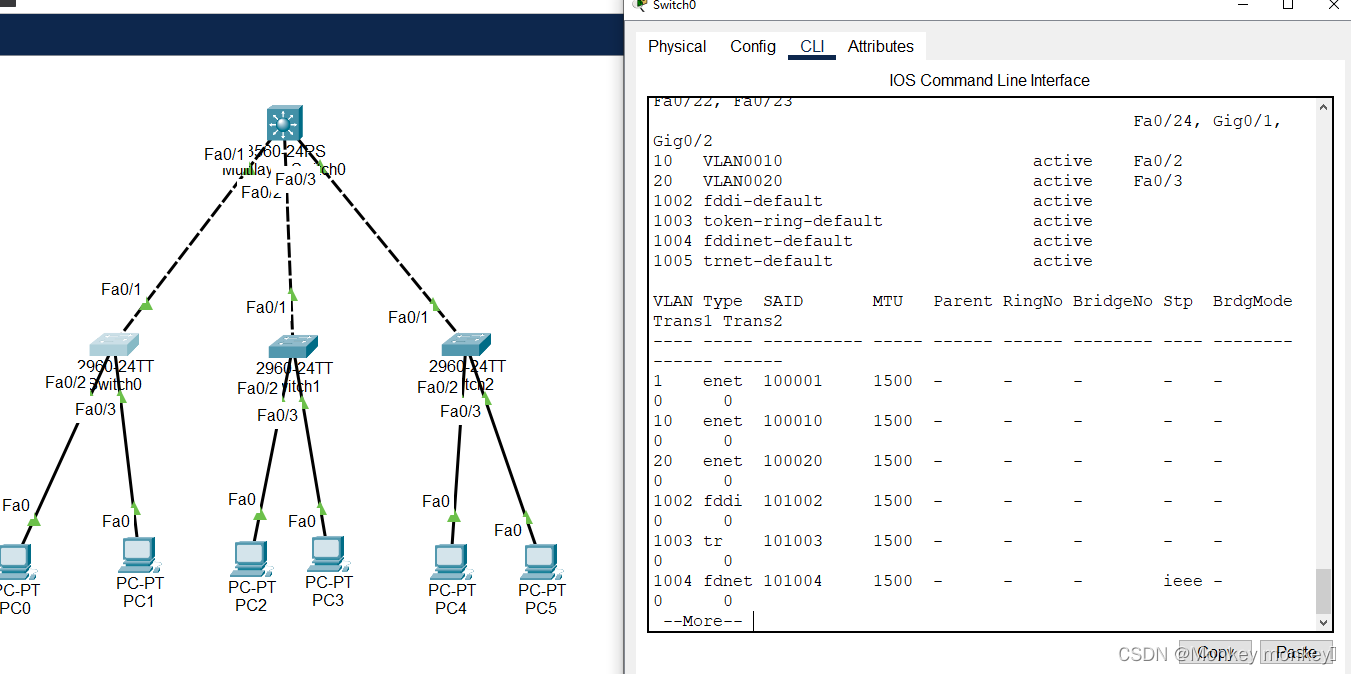

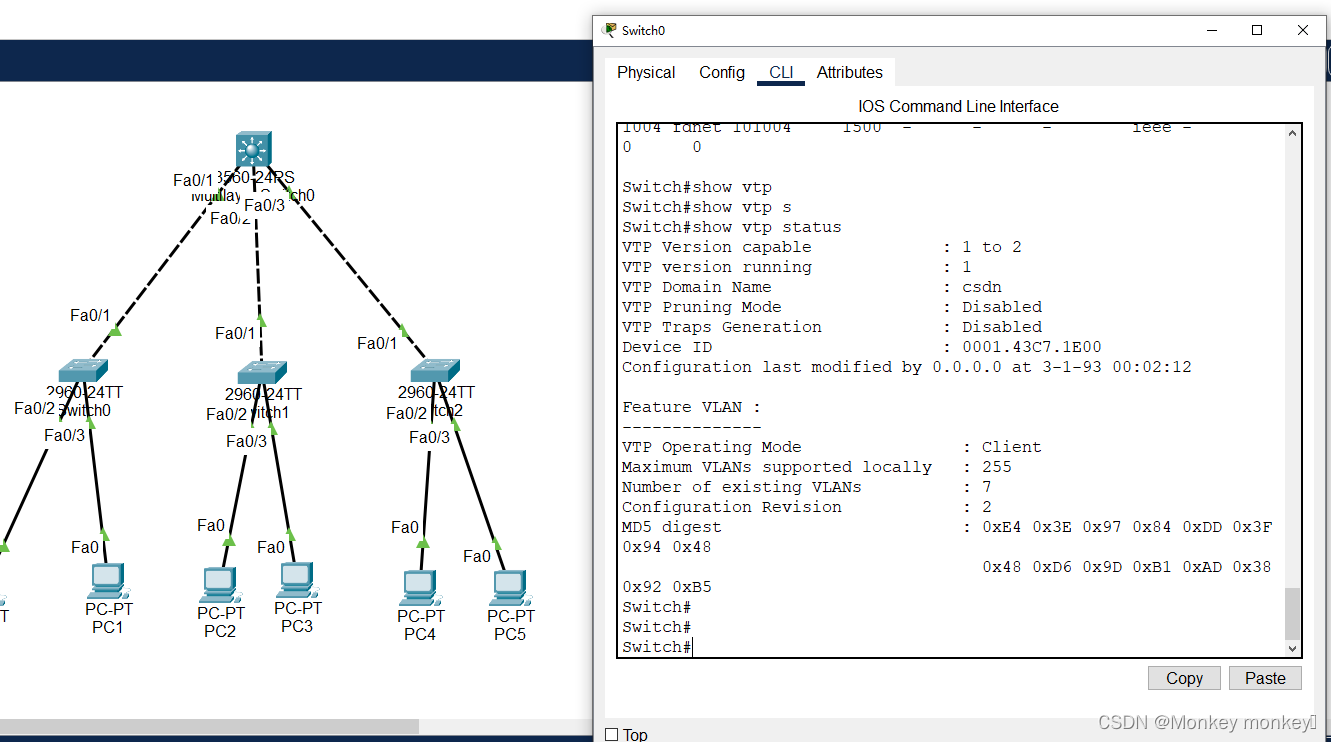

查看VTP配置、vlan

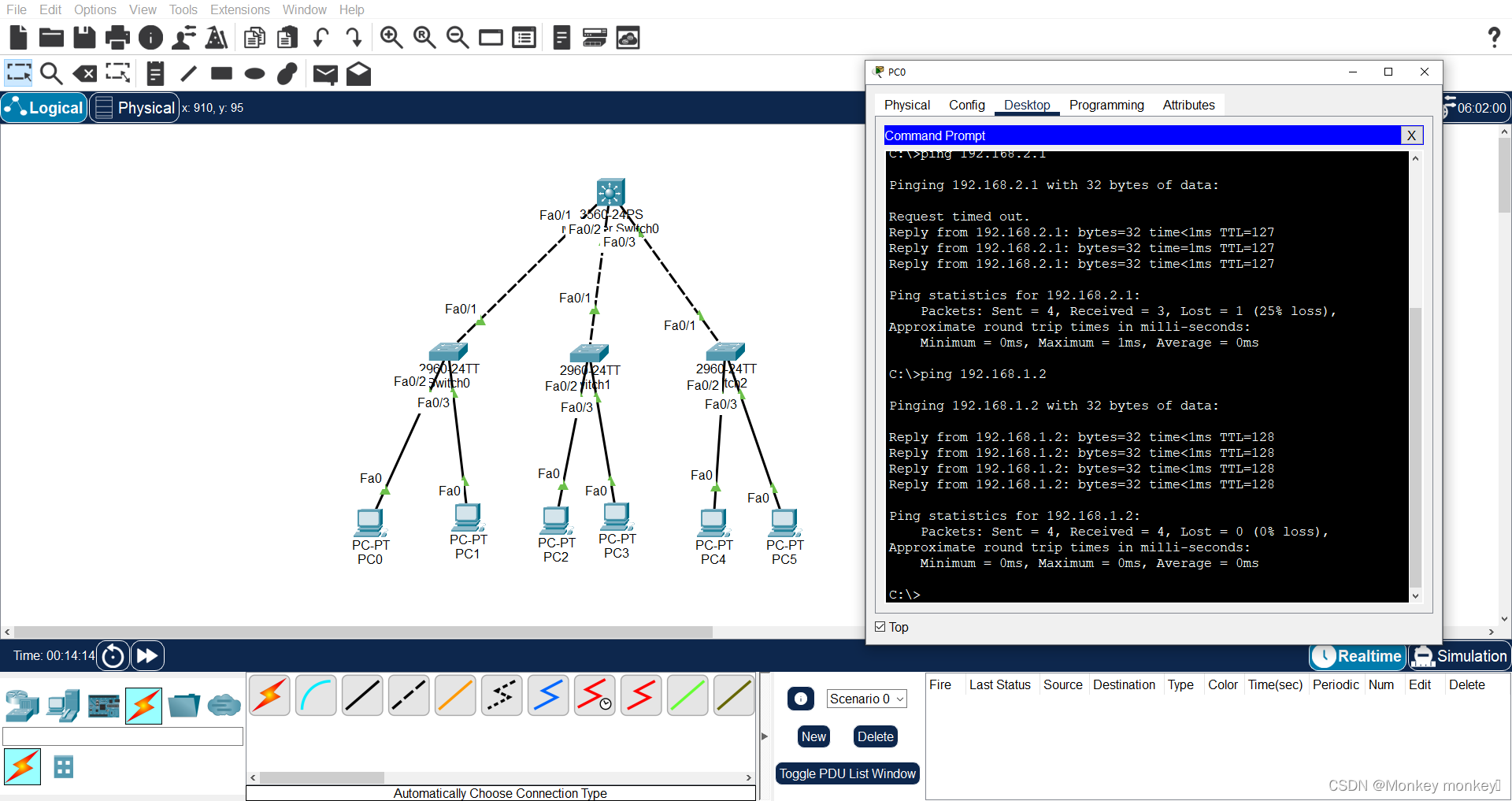

测试连接

失败的可能原因

1、vlan同步不成功

        查看交换机相连接的接口是否为trunk

        查看域名、密码是否与服务端一致

2、ping不通

        IP地址是否错误

        PC机网关是否没有配置

        三层交换机是否开启ip routing



结束
