51单片机通过74HC595控制8位数码管，在任意位置显示数字

qq_64429833

已于 2023-05-11 22:54:59 修改

阅读量2.6k

点赞数 2

文章标签： 51单片机数据库

于 2022-08-16 09:46:40 首次发布

本文链接：https://blog.csdn.net/qq_64429833/article/details/126358610

版权

该博客介绍了如何使用51单片机配合74HC595芯片控制8位共阳极数码管进行显示。详细阐述了数码管端口的工作原理，包括DIO、RCLK和SCLK的作用，以及如何实现段选和位选。通过两片74HC595分别控制段码和位码，实现了在数码管任意位置显示数字的功能。提供代码步骤和使用注意事项。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

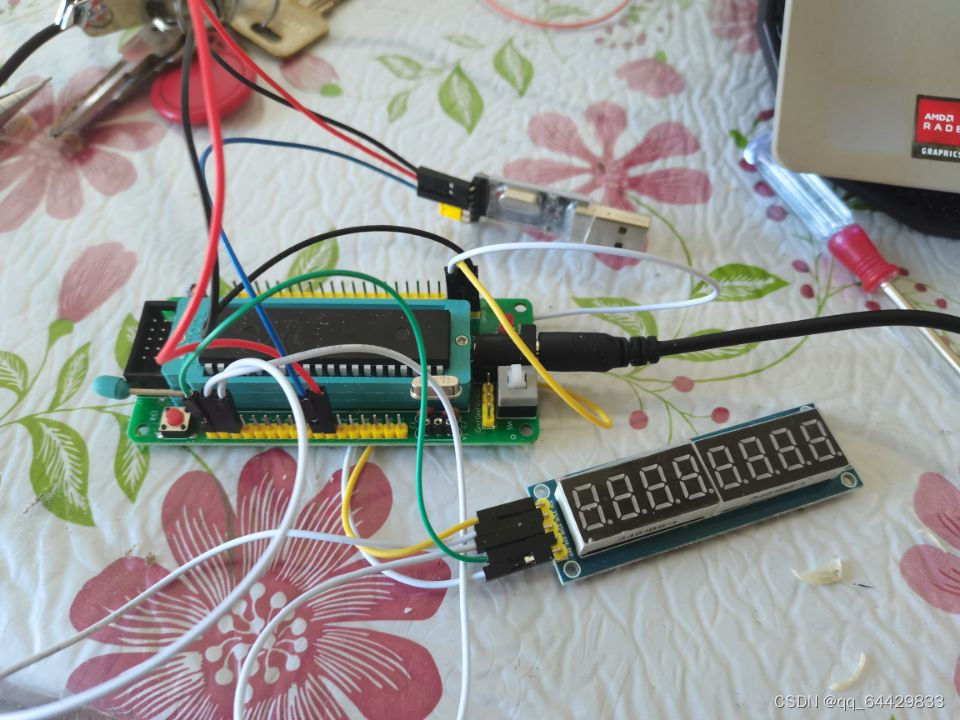

器材

51最小系统板 8位共阳极数码管 CH340

原理

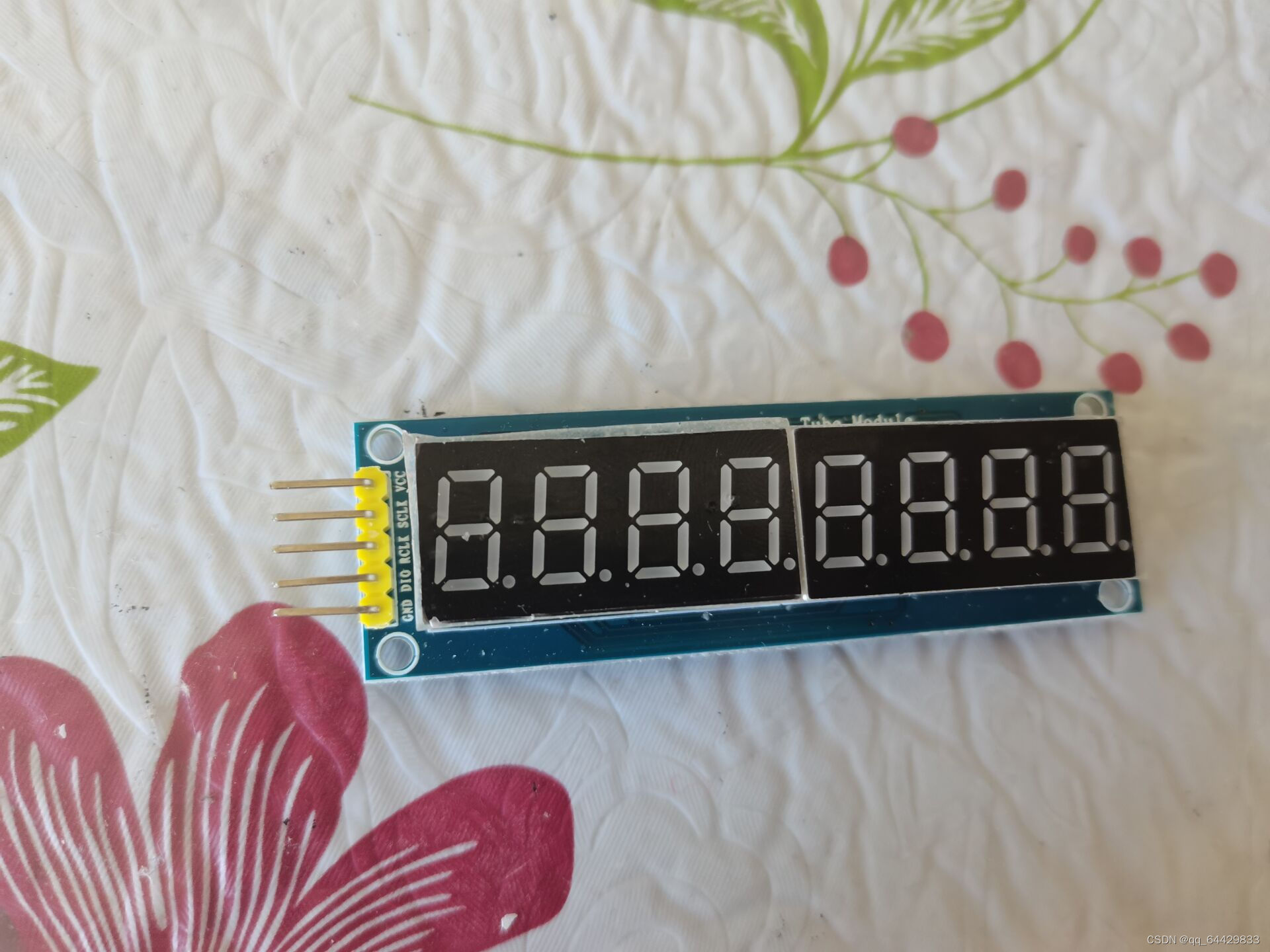

8位数码管端口

DIO:串形数据输入

RCLK：数据输出口用上升沿，把移位寄存器里的数据送到锁存器里

SCLK ：数据输入口用上升沿，把DIO口传入的数据送到移位寄存器里

如何做到段选，位选

每片74HC595有8个输出口，两片就有16个，前8位控制段码后8位控制位码

总结

第一步通过DIO口把位码和段码发送给移动寄存器

第二步发送给锁存器

就可以实现在数码管任意位置显现数字

代码

RCK=RCLK SCK=SCLK

第一步把DIO 输入的数据发放入移动
