Altera EPM570 CPLD 学习（二） 74HC595驱动8位数码管

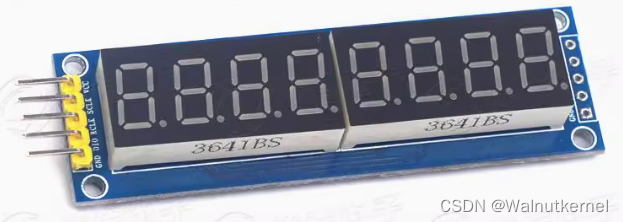

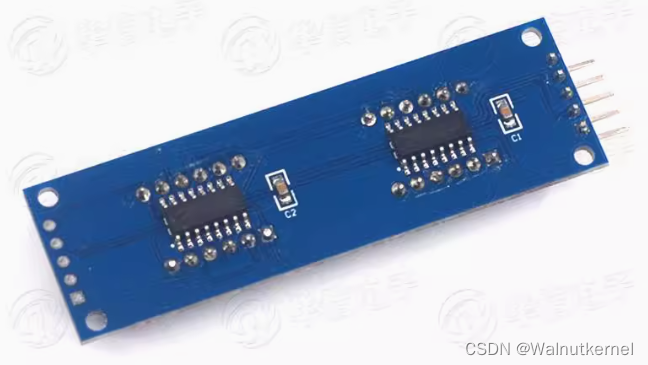

玩FPGA/CPLD肯定少不了点数码管，一个数码管有有八个段（包括小数点）和一个公共端。如果点亮8位数码管那就需要8*9=72个IO？那太浪费IO资源了，并且接几十根杜邦线也是体力活，但也不是没有解决办法，某宝上就有卖使用两片74HC595 8位串行移位寄存器来控制的8位数码管

整个模块才5个引脚，除去电源和地，就是说只用三个IO口就能驱动8位数码管了，比起刚才动辄几十个IO，用这个模块显然要“省”得多 ！

那这个模块是怎样实现的呢，要看74HC595芯片的内部结构

从内部结构逻辑图就能清楚地看到，第一级是8个级联的D触发器，SCK每来一个脉冲，当前D触发器的输出就会变成前一个D触发器的输出（即当前D触发器的输入），那么来8个SCK脉冲，8位的串行数据就能全部输入到74HC595中“保存”起来了。并且第一级的8个D触发器的输出也都分别接到了D触发器 ，当第一级的8个串行数据都输入进来后，再给第二级的D触发器一个时钟信号，那么8位数据就会同时输出了。这也实现了串行转并行的功能，一个数码管是8段，刚刚好够我们用！但我们用的是8位的数码管，那咋办呢，就用两片74HC595级联起来，一片用来控制段（控制显示什么数字），一片用来控制位（哪一位数码管显示），这不就好了嘛

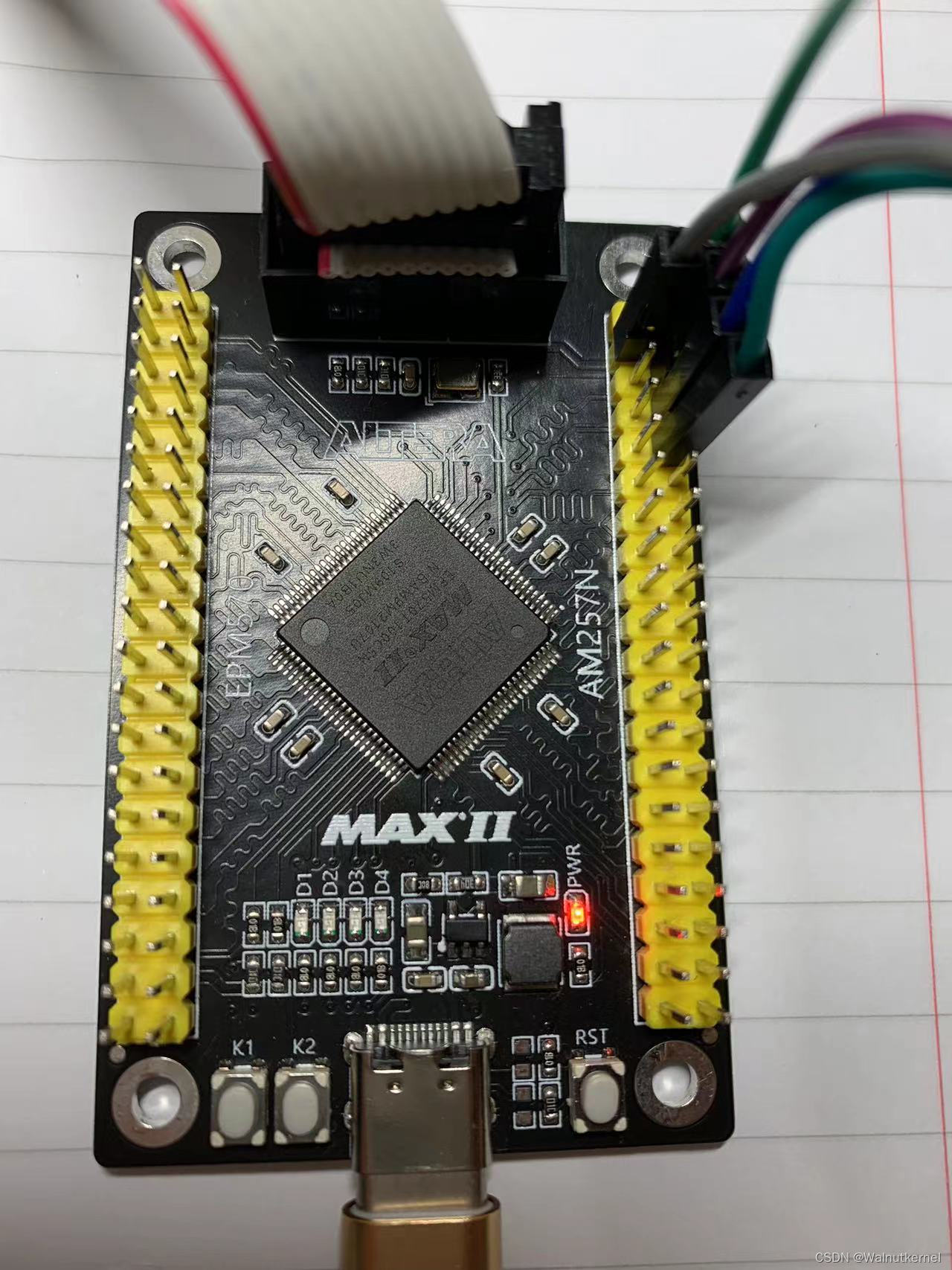

那下面就开始写代码了，还是用的EPM570核心板

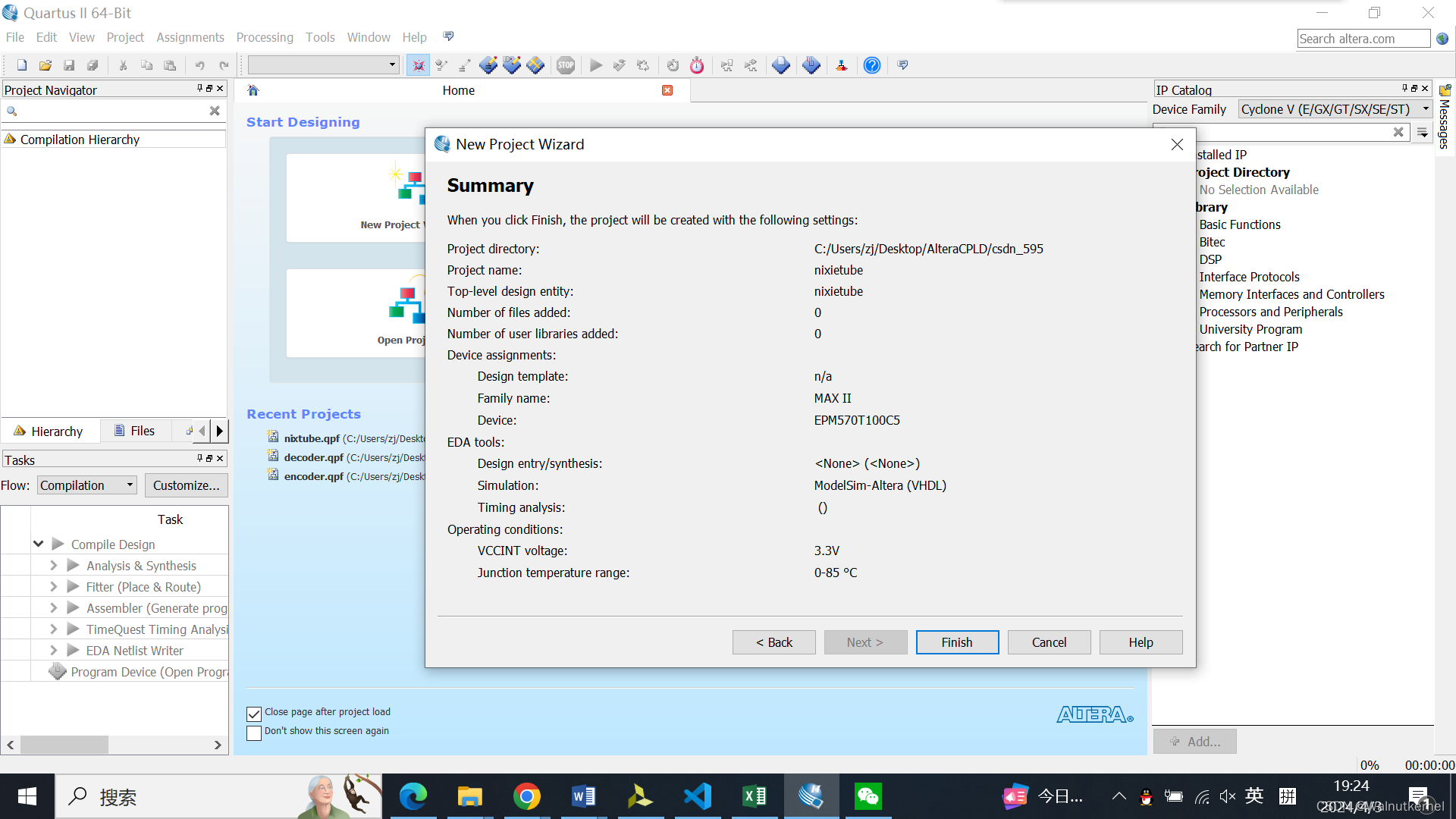

建立工程，具体步骤可以看上一篇博客

先把单纯的8位数码管的代码写一下，新建Verilog HDL文件，命名为tube_8

保存，注意文件名要和module的名字一样

module tube_8(
    clk,
    reset_n,
    disp_data,
    sel,
    seg
    );
    input clk;
    input reset_n;
    input [31:0] disp_data; //8位数码管上字符值，每个数码管占四位
    output reg [7:0] sel; //8段选
    output reg [7:0] seg; //8位选
    reg [2:0] cnt_sel; //位选，3-8译码

    reg [15:0]div_cnt; //1ms计数
    parameter clock_freq = 50_000_000;//50MHz时钟
    parameter turn_freq = 1000;//数码管切换速率1ms，即1000Hz
    parameter MCNT = clock_freq/turn_freq - 1;

    always @(posedge clk or negedge reset_n)
    if(!reset_n)
        div_cnt <= 0;
    else if(div_cnt == MCNT)
        div_cnt <= 0;
    else
        div_cnt <= div_cnt + 1'd1;

    always@(posedge clk or negedge reset_n)
    if(!reset_n)
        cnt_sel <= 0;
    else if(div_cnt == MCNT)
        cnt_sel <= cnt_sel + 1'd1;

    always@(posedge clk)
        case(cnt_sel)
            0:sel <= 8'b0000_0001;
            1:sel <= 8'b0000_0010;
            2:sel <= 8'b0000_0100;
            3:sel <= 8'b0000_1000;
            4:sel <= 8'b0001_0000;
            5:sel <= 8'b0010_0000;
            6:sel <= 8'b0100_0000;
            7:sel <= 8'b1000_0000;
        endcase

    reg [3:0]data_temp;//查找表

    always@(posedge clk)
        case(data_temp) //共阳数码管
            0:seg <= 8'b1100_0000; //0
            1:seg <= 8'b1111_1001; //1
            2:seg <= 8'b1010_0100;
            3:seg <= 8'b1011_0000;
            4:seg <= 8'b1001_1001;
            5:seg <= 8'b1001_0010;
            6:seg <= 8'b1000_0010;
            7:seg <= 8'b1111_1000;
            8:seg <= 8'b1000_0000;
            9:seg <= 8'b1001_0000;
            10:seg <= 8'b1000_1000;//A
            11:seg <= 8'b1000_0011;//B
            12:seg <= 8'b1100_0110;//C
            13:seg <= 8'b1010_0001;//D
            14:seg <= 8'b1000_0110;//E
            15:seg <= 8'b1000_1110;//F
            default seg <= 8'b1111_1111;
        endcase

    always@(*)
        case(cnt_sel) //每一位的数码管对应要显示的值
            0: data_temp <= disp_data[3:0];
            1: data_temp <= disp_data[7:4];
            2: data_temp <= disp_data[11:8];
            3: data_temp <= disp_data[15:12];
            4: data_temp <= disp_data[19:16];
            5: data_temp <= disp_data[23:20];
            6: data_temp <= disp_data[27:24];
            7: data_temp <= disp_data[31:28];
        endcase
endmodule

上面的代码中，输出8位的sel和8位的seg，就是分别用来控制数码管的8个位和8个段的。核心板的时钟频率是50Hz，我们设置数码管切换的频率是1000Hz，由于切换频率很高和人眼视觉暂留效应，我们并不会看到数码管在一位一位地切换，而是会清楚地观察到8位数码管上清晰稳定地显示8个数字 。定义8位的cnt_sel；每个数码管可以显示0~F，因此定义4位的data_temp用来存放数码管将要显示的数值，总共是8个数码管，因此还要有32位的disp_data用来存放8位数码管上将要显示的值。然后按照cnt_sel从0到7的不同值，分别给段码data_temp和位选sel赋值。最后根据data_temp的值来给seg赋值，这决定了数码管上要显示的字符是什么样子。我这个模块用的是共阳数码管，即公共端接到高电平，当段选为低时，对应的LED段就会点亮。以数字8为例，7个段要亮，小数点不亮，因此赋给seg的值是8b1000_0000;

接下来要写74HC595部分了，我们的目标不是写一个74HC595芯片，根据74HC595的工作原理设计一个接口。

从时序图可以看出来，每来一个时钟脉冲上升沿，数据就会读进去。并且要读入的数据最好在前一个下降沿时就给出来，这样在时钟脉冲上升沿到来时数据就会很稳定。否则在时钟脉冲上升沿到来时同时给出数据会容易出错

module hc595(
    clk,
    reset_n,
    seg,
    sel,
    dio,
    srclk,
    rclk
    );
    input clk;
    input reset_n;
    input [7:0] seg;
    input [7:0] sel;//seg8位，sel也8位
    output reg dio;//sel和seg都通过dio输入进595芯片
    output reg srclk;//每一位的dio稳定时，srclk拉高，将dio送进595
    output reg rclk;//送完8位sel8位seg，rclk拉高一下,代表发完

    parameter MCNT = 3-1;//50MHz时钟，半个周期3个脉冲，一个周期就6个，srclk时钟8.3MHz
    reg [4:0]div_cnt; //产生srclk的计数器
    reg [5:0]srclk_cnt; //最多计32个值(srclk一个周期要计2个值)

    always @(posedge clk or negedge reset_n)
    if(!reset_n)
        div_cnt<=0;
    else if(div_cnt == MCNT)
        div_cnt<=0;
    else div_cnt <= div_cnt + 1'd1;

    always @(posedge clk or negedge reset_n)
    if(!reset_n)
        srclk_cnt<=0;
    else if(div_cnt == MCNT) begin
        if(srclk_cnt == 31)
            srclk_cnt <= 0;
        else srclk_cnt <= srclk_cnt + 1'd1;
    end

    always@(posedge clk or negedge reset_n)
    if(!reset_n) begin
        rclk <= 0;
        srclk <= 1'd0;
        dio <= seg[7];
    end
    else begin
        case (srclk_cnt)
            0: begin dio <= seg[7];srclk <= 1'd0;rclk <=1'd1;end
            1: begin srclk <= 1'd1;rclk <=1'd0;end
            2: begin dio <= seg[6];srclk <= 1'd0;end
            3: begin srclk <= 1'd1;end
            4: begin dio <= seg[5];srclk <= 1'd0;end
            5: begin srclk <= 1'd1;end
            6: begin dio <= seg[4];srclk <= 1'd0;end
            7: begin srclk <= 1'd1;end
            8: begin dio <= seg[3];srclk <= 1'd0;end
            9: begin srclk <= 1'd1;end
            10: begin dio <= seg[2];srclk <= 1'd0;end
            11: begin srclk <= 1'd1;end
            12: begin dio <= seg[1];srclk <= 1'd0;end
            13: begin srclk <= 1'd1;end
            14: begin dio <= seg[0];srclk <= 1'd0;end
            15: begin srclk <= 1'd1;end
            16: begin dio <= sel[7];srclk <= 1'd0;end
            17: begin srclk <= 1'd1;end
            18: begin dio <= sel[6];srclk <= 1'd0;end
            19: begin srclk <= 1'd1;end
            20: begin dio <= sel[5];srclk <= 1'd0;end
            21: begin srclk <= 1'd1;end
            22: begin dio <= sel[4];srclk <= 1'd0;end
            23: begin srclk <= 1'd1;end
            24: begin dio <= sel[3];srclk <= 1'd0;end
            25: begin srclk <= 1'd1;end
            26: begin dio <= sel[2];srclk <= 1'd0;end
            27: begin srclk <= 1'd1;end
            28: begin dio <= sel[1];srclk <= 1'd0;end
            29: begin srclk <= 1'd1;end
            30: begin dio <= sel[0];srclk <= 1'd0;end
            31: begin srclk <= 1'd1;end
            default: rclk <= 0;
        endcase
    end
endmodule

可以很方便地用线性序列机的方法写出来。dio是要输入的数据，srclk是给芯片的时钟，rclk是传输完成的标志，也是这一个标志让8位段选和8位位选输出。

完成了数码管和74HC595的驱动后写一个测试看看效果

module nixietube(
    clk,
    reset_n,
    dio,
    srclk,
    rclk,
	key
    );
    input clk;
    input reset_n;
    reg [31:0]disp_data;
	input [1:0]key;
    output dio;//sel和seg都通过dio输入进595芯片
    output srclk;//每一位的dio稳定时，srclk拉高，将dio送进595
    output rclk;//送完8位sel8位seg，rclk拉高一下,代表发完
    wire [7:0]sel,seg;

    always @(*)
    case (key)
        0: disp_data <= 32'h01010101;
        1: disp_data <= 32'h10101010;
        2: disp_data <= 32'hab0101cd;
        3: disp_data <= 32'hee1010ff;
    endcase

    hc595 hc595_inst0(
        .clk(clk),
        .reset_n(reset_n),
        .seg(seg),
        .sel(sel), //hc595和hex8中的seg和sel只要名称一样就连接起来了
        .dio(dio),
        .srclk(srclk),
        .rclk(rclk)
    );

    hex8 hex8_inst0(
        .clk(clk),
        .reset_n(reset_n),
        .disp_data(disp_data),
        .sel(sel),
        .seg(seg)
    );
endmodule

板子上有两个按键，用这两个按键来控制显示不同的内容。

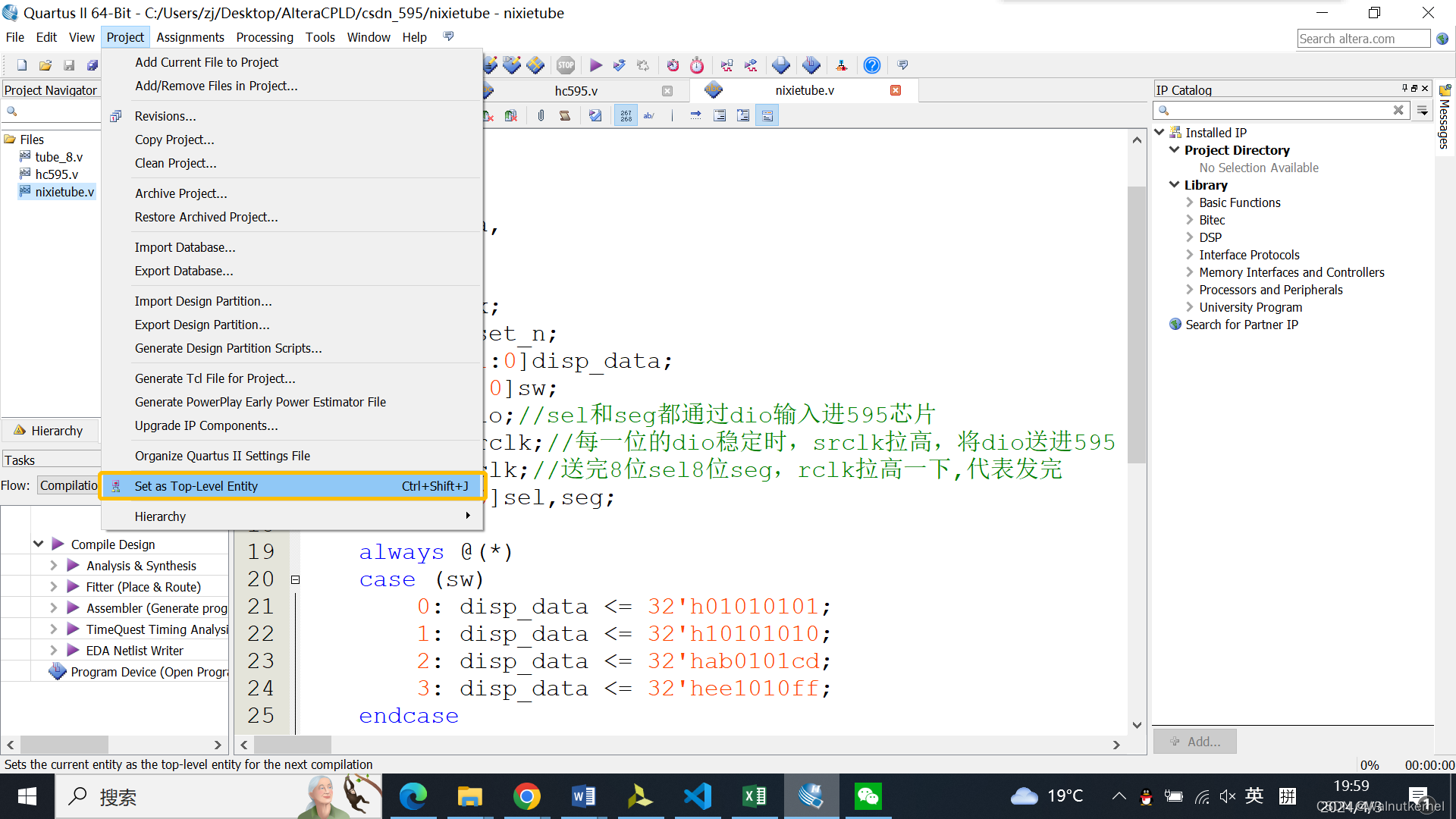

必须将最后的这个文件设为Top-Level Entity

 综合编译，将未使用引脚设为三态输入，Pin Planner分配引脚，再编译

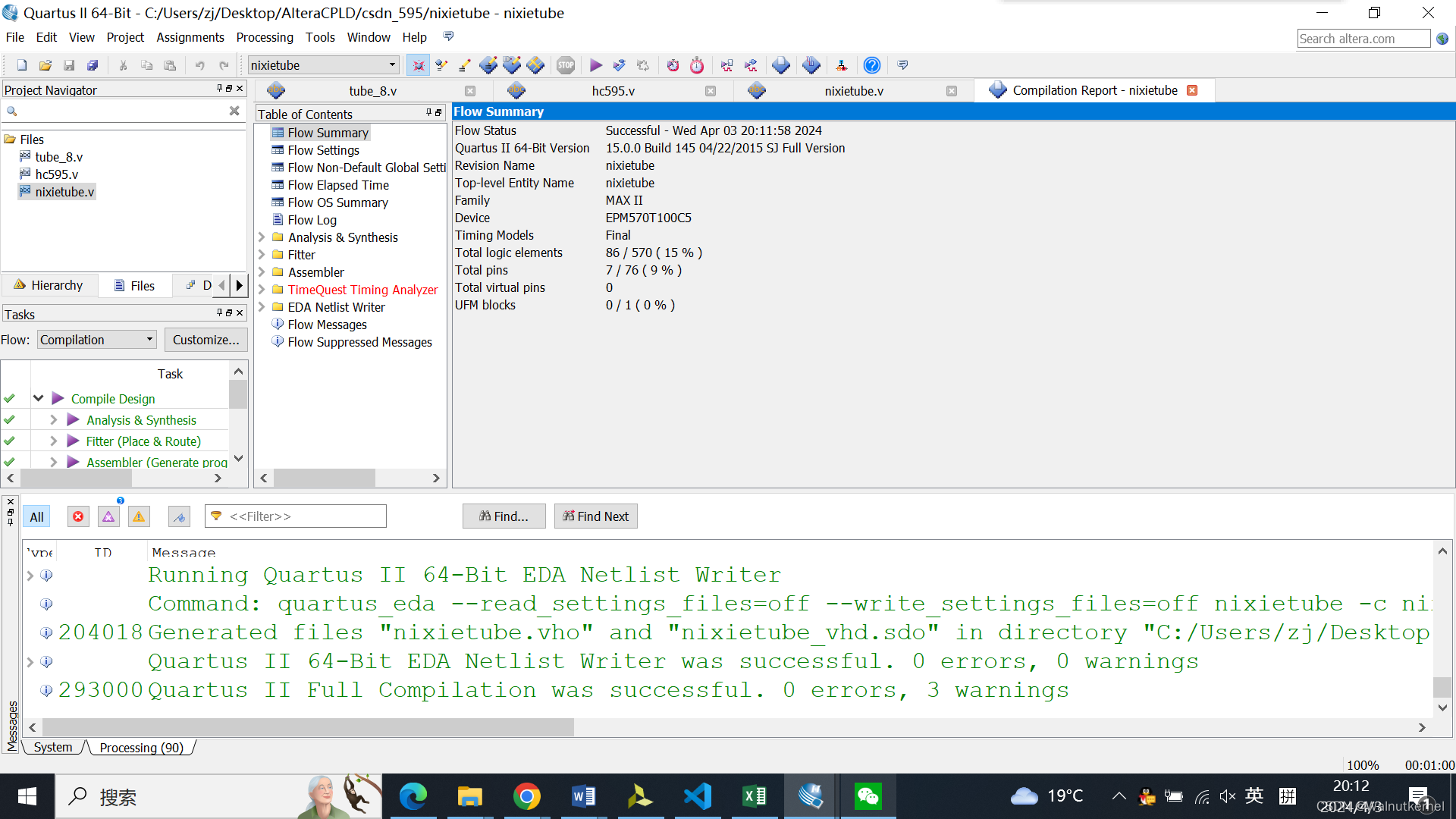

综合完成，这个设计用了86个逻辑单元

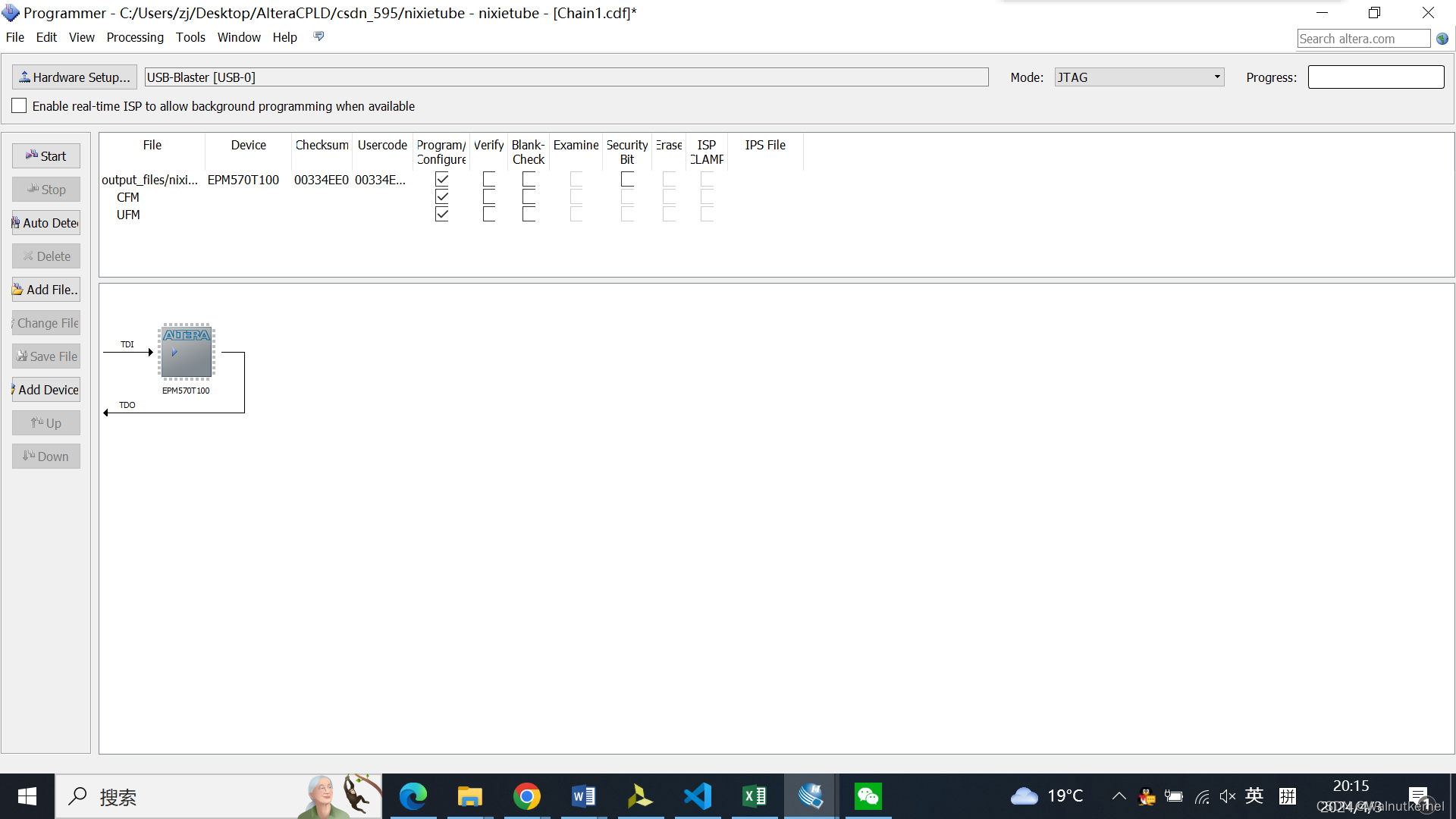

打开Programmer，下载

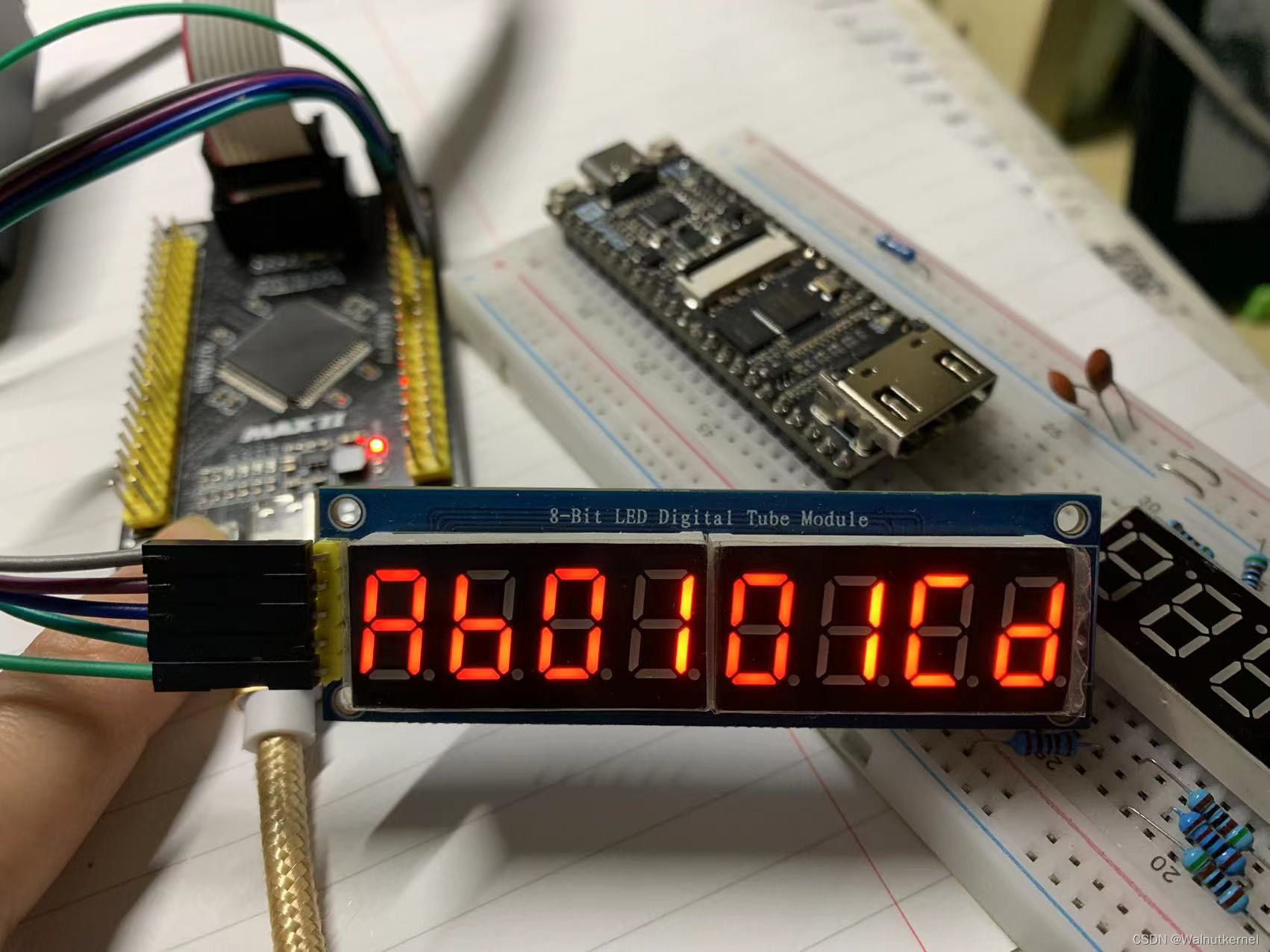

 看看现象

 成功！
