简单了解5G 移动通信技术的组网架构

一、引言

随着 5G 时代的到来，其组网架构相较于以往的移动通信网络有了显著的创新与变革。5G 组网架构旨在满足多样化的业务需求，提供更高的性能、更低的延迟以及更大的容量，以支撑如工业互联网、智能交通、虚拟现实等新兴应用场景。深入理解 5G 移动通信技术的组网架构对于通信领域的专业人士以及对 5G 技术感兴趣的爱好者来说至关重要。

二、5G 组网架构的总体概述

5G 网络采用了全新的架构设计理念，主要包括接入网（Radio Access Network，RAN）、核心网（Core Network，CN）以及承载网三个关键部分，且各部分之间相互协作、紧密配合，共同构建起高效稳定的 5G 通信网络。

（一）接入网（RAN）

1. 基站形态与功能变化
   • 在 5G 接入网中，基站的形态和功能发生了较大的转变。传统的 4G 基站主要分为宏基站和微基站等，而 5G 基站则引入了新的概念，如 gNB（下一代基站）。gNB 具备更强大的信号处理能力和更灵活的资源分配机制。它不仅支持传统的宏覆盖，还能够通过与小基站（如 pico 基站、femto 基站等）的协同工作，实现对不同场景下的精细化覆盖。例如，在城市高楼林立的区域，宏基站负责大范围的信号覆盖，而小基站则可以针对建筑物内部或信号盲区进行补充覆盖，有效提升网络的整体覆盖质量和容量。
   • 5G 基站采用了大规模多输入多输出（MIMO）技术，通过在基站端配置大量的天线单元（如 64 天线甚至更多），能够同时与多个用户设备进行数据传输，显著提高频谱效率和系统容量。同时，波束赋形技术的应用使得基站可以根据用户设备的位置和信号传播环境，动态调整信号的发射方向和强度，进一步提升信号传输的质量和效率，减少干扰。
2. CU-DU 架构
   • 5G 接入网引入了 CU（Centralized Unit，集中单元）和 DU（Distributed Unit，分布单元）的分离架构。CU 主要负责处理非实时性的高层协议和功能，如无线资源控制（RRC）、分组数据汇聚协议（PDCP）等；而 DU 则专注于处理实时性要求较高的物理层协议和功能，如物理层处理、实时调度等。这种分离架构使得网络功能的部署更加灵活，可以根据不同的业务需求和场景，将 CU 和 DU 分别部署在不同的位置，例如将 CU 集中部署在中心机房，便于统一管理和维护，而将 DU 靠近基站天线侧部署，以降低传输延迟。同时，CU-DU 之间的接口（F1 接口）定义了标准化的通信协议，保证了两者之间的高效协作和数据交互。

（二）核心网（CN）

1. 5GC 的架构特点

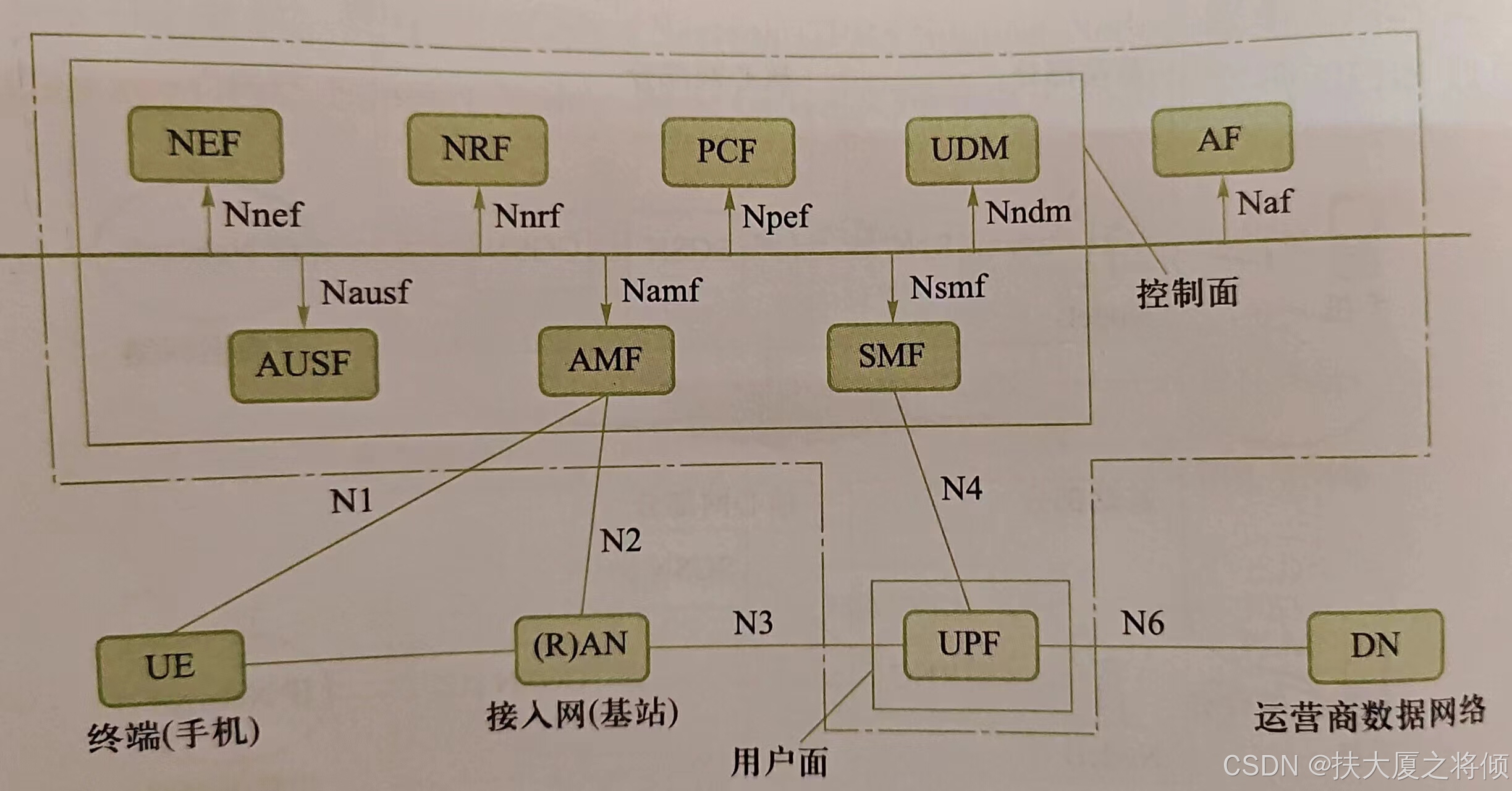

   • 5G 核心网（5GC）采用了基于服务化架构（Service-Based Architecture，SBA）的设计理念。与传统的 4G 核心网相比，5GC 更加灵活、可扩展和易于定制化。在 SBA 架构下，核心网的功能被拆分成多个独立的网络功能（Network Function，NF）模块，如接入与移动性管理功能（AMF）、会话管理功能（SMF）、用户面功能（UPF）等。这些 NF 模块通过服务化接口进行通信和交互，实现了网络功能的解耦和模块化部署。例如，当有新的业务需求出现时，可以灵活地部署相应的 NF 模块或对现有模块进行升级，而不会对整个核心网架构造成大规模的改动，大大提高了网络的适应性和可演进性。

   •

   • 5GC 支持网络切片技术，这是 5G 核心网的一个重要特性。网络切片可以根据不同的业务场景和需求，创建多个逻辑上独立的网络切片实例，每个切片实例都具有独立的网络功能、资源配置和安全策略。例如，可以为工业控制应用创建一个低延迟、高可靠性的网络切片，为移动互联网用户创建一个高带宽、低成本的网络切片等。通过网络切片技术，运营商可以在同一物理网络基础设施上，为不同类型的用户和业务提供定制化的网络服务，实现网络资源的高效利用和精细化管理。

2. 与外部网络的交互
   • 5GC 与外部网络之间的交互也更加丰富和多样化。它通过 N1 接口与接入网（RAN）进行连接，实现用户设备的接入控制和移动性管理；通过 N4 接口与用户面功能（UPF）进行交互，实现会话管理和数据转发；同时，5GC 还与其他外部网络（如互联网、企业网等）通过不同的接口进行连接，为用户提供广泛的网络服务。例如，通过与互联网的连接，用户可以访问各种在线应用和服务；通过与企业网的连接，企业用户可以实现远程办公、数据共享等功能，促进了企业数字化转型和智能化发展。

（三）承载网

1. 传输需求与技术选择
   • 5G 承载网需要满足 5G 网络高速率、低延迟、大容量的传输需求。为了实现这一目标，承载网采用了多种先进的传输技术。在光传输方面，超高速光模块（如 100G、200G 甚至 400G 光模块）被广泛应用，以提高光纤传输的速率和容量。同时，灵活栅格光网络技术的应用使得光网络的频谱资源分配更加灵活，可以根据不同业务的需求动态调整频谱带宽，提高频谱利用率。
   • 在 IP 承载网方面，采用了分段路由（Segment Routing，SR）技术。SR 技术通过源节点为数据包指定路径，简化了网络路由的复杂性，提高了网络的灵活性和可扩展性。同时，网络切片技术在承载网中也有相应的应用，通过为不同的网络切片分配独立的传输资源和路径，保证了各个切片之间的隔离性和性能要求，确保不同业务的传输质量和安全性。
2. 前传、中传与回传
   • 5G 承载网根据传输距离和功能的不同，分为前传、中传和回传三个部分。前传主要负责连接基站的射频单元（RRU）和 DU，通常采用光纤直连或基于无源波分复用（WDM）的无源光网络（PON）技术，以满足基站与 DU 之间高速、低延迟的数据传输需求。中传则是连接 DU 和 CU，由于 DU 和 CU 之间的分离架构，中传需要具备一定的灵活性和可扩展性，通常采用基于分组交换的传输技术，如以太网等。回传主要负责将核心网与接入网连接起来，将用户数据传输到核心网进行处理和转发，回传网络需要具备大容量、高可靠性的特点，通常采用多种传输技术的融合，如光传输和 IP 传输的结合，以满足不同业务场景下的回传需求。

三、5G 组网架构的优势与挑战

（一）优势

1. 性能提升
   • 5G 组网架构通过接入网、核心网和承载网的协同优化，显著提升了网络的性能。在速率方面，能够提供高达 10Gbps 甚至更高的峰值速率，满足高清视频传输、大文件下载等高速数据业务的需求。在延迟方面，端到端延迟可降低至 1 毫秒甚至更低，为工业控制、自动驾驶等对延迟要求极高的应用提供了可靠的网络支持。在容量方面，能够支持每平方公里数百万个设备的连接，适应未来物联网大规模设备接入的场景，促进了智能城市、智能家居等领域的发展。
2. 灵活性与可扩展性
   • 5G 网络的架构设计使其具有高度的灵活性和可扩展性。基于服务化架构的核心网可以方便地部署新的网络功能模块，快速响应市场和业务需求的变化。网络切片技术允许运营商在同一物理网络上创建多个逻辑网络，针对不同的业务场景进行定制化配置，提高了网络资源的利用率和运营效率。同时，接入网中 CU-DU 架构的分离以及基站形态的多样化，使得网络可以根据不同的覆盖场景和用户密度进行灵活部署和调整，适应各种复杂的应用环境。
3. 业务适配能力
   • 5G 组网架构能够很好地适配各种不同类型的业务需求。无论是对带宽要求高的娱乐应用（如 8K 视频直播、云游戏等），还是对延迟和可靠性要求严格的工业互联网和智能交通应用，都可以通过网络切片、不同网络功能模块的组合以及接入网和承载网的优化配置，得到相应的网络服务支持。这种强大的业务适配能力使得 5G 网络成为推动各行业数字化转型和创新发展的重要基础设施。

（二）挑战

1. 技术复杂性
   • 5G 组网架构的复杂性给网络建设和运维带来了巨大的挑战。例如，接入网中大规模 MIMO 技术、CU-DU 架构以及波束赋形技术的应用，需要更高性能的基站设备和更复杂的信号处理算法。核心网基于服务化架构的网络功能模块众多，接口复杂，需要解决不同模块之间的协同工作、资源管理和故障排查等问题。承载网中多种传输技术的融合以及网络切片的实现，也增加了网络规划、配置和优化的难度。这些技术复杂性要求通信行业的专业人员具备更深入的技术知识和技能，同时也需要更先进的网络管理工具和系统来保障网络的稳定运行。
2. 成本压力
   • 建设 5G 网络需要巨大的投资，包括基站设备的采购与部署、核心网的升级改造、承载网的建设与扩容等。特别是 5G 基站采用的新技术和新设备（如大规模 MIMO 天线、高速光模块等）成本较高，而网络切片等功能的实现也需要额外的硬件和软件投入。此外，5G 网络的运维成本也相对较高，由于其技术复杂性，需要更多的专业人员和更复杂的运维流程。对于运营商来说，如何在满足 5G 网络建设和发展需求的同时，有效控制成本，实现商业可持续性，是一个亟待解决的重要问题。
3. 安全与隐私问题
   • 5G 网络的广泛连接和多样化业务应用带来了新的安全与隐私挑战。由于 5G 网络连接的设备数量众多，包括工业设备、医疗设备、智能家居设备等，这些设备的安全性参差不齐，一旦被黑客攻击，可能会导致严重的后果，如工业生产事故、医疗数据泄露等。同时，网络切片技术使得不同业务在同一物理网络上运行，需要确保切片之间的安全隔离，防止数据泄露和恶意攻击。此外，用户的个人隐私数据在 5G 网络中的传输和存储也需要更严格的保护措施，如加密技术、身份认证技术等的应用，以保障用户的隐私安全。

四、总结

5G 移动通信技术的组网架构是一个复杂而先进的体系，通过接入网、核心网和承载网的创新设计与协同工作，为实现 5G 网络的高性能、灵活性和业务适配能力奠定了坚实的基础。尽管在发展过程中面临着技术复杂性、成本压力以及安全与隐私等诸多挑战，但随着技术的不断进步和产业界的共同努力，这些问题将逐步得到解决。5G 组网架构的不断完善和发展将推动 5G 技术在各个领域的广泛应用，促进数字经济的繁荣和社会的智能化转型，为人们的生活和工作带来更多的便利和创新机遇。我们期待着 5G 组网架构在未来能够持续演进，释放出更大的技术潜力，创造更加美好的数字化未来。
