动态路由 RIP 与 OSPF 协议配置

一、引言

在网络的世界里，路由协议起着至关重要的作用，它们决定了数据如何在网络中从源节点传输到目标节点。动态路由协议中的 RIP 和 OSPF 是两种非常经典且广泛应用的协议，本文将对它们进行详细介绍，并讲解在 ensp（华为企业网络仿真平台）中的配置方法。

二、RIP 简介

（一）RIP 基本原理

RIP（Routing Information Protocol）是一种基于距离矢量的内部网关协议（IGP）。它使用跳数作为度量值来衡量到达目标网络的距离，每经过一个路由器，跳数就增加 1。RIP 规定最大跳数为 15，跳数为 16 时表示目标网络不可达。

（二）RIP 工作机制

RIP 路由器周期性地（默认为 30 秒）向相邻路由器广播自己的路由表信息。当路由器收到相邻路由器发送来的路由更新信息时，它会根据新信息更新自己的路由表。如果一条路由在一定时间内（默认为 180 秒）没有得到更新，该路由将被标记为不可达，再过一段时间（默认为 120 秒）后，该路由将从路由表中删除。

（三）RIP 的版本

RIP 有两个版本：RIPv1 和 RIPv2。RIPv1 是有类路由协议，它在路由更新中不携带子网掩码信息，不支持 VLSM（可变长子网掩码）和 CIDR（无类域间路由）。RIPv2 是无类路由协议，它在路由更新中携带子网掩码信息，支持 VLSM 和 CIDR，并且提供了简单的认证功能。

三、OSPF 简介

（一）OSPF 基本原理

OSPF（Open Shortest Path First）是一种基于链路状态的内部网关协议。它通过构建和维护一个网络拓扑数据库来计算最短路径树，从而确定到达各个目标网络的最佳路径。

（二）OSPF 工作机制

每个 OSPF 路由器都会通过 Hello 协议与相邻路由器建立邻接关系。在建立邻接关系后，路由器会向邻居发送链路状态通告（LSA），这些 LSA 包含了路由器自身的链路状态信息，如接口的 IP 地址、子网掩码、网络类型、连接的邻居等。所有路由器收到 LSA 后，会将其放入自己的链路状态数据库中，并通过 SPF（最短路径优先）算法计算出最短路径树，以此来生成路由表。

（三）OSPF 的特点

OSPF 具有收敛速度快、支持 VLSM 和 CIDR、支持区域划分等优点。通过区域划分，可以减少链路状态数据库的大小，降低 SPF 计算的复杂度，提高网络的可扩展性和稳定性。

四、RIP 在 ensp 中的配置

（一）网络拓扑搭建

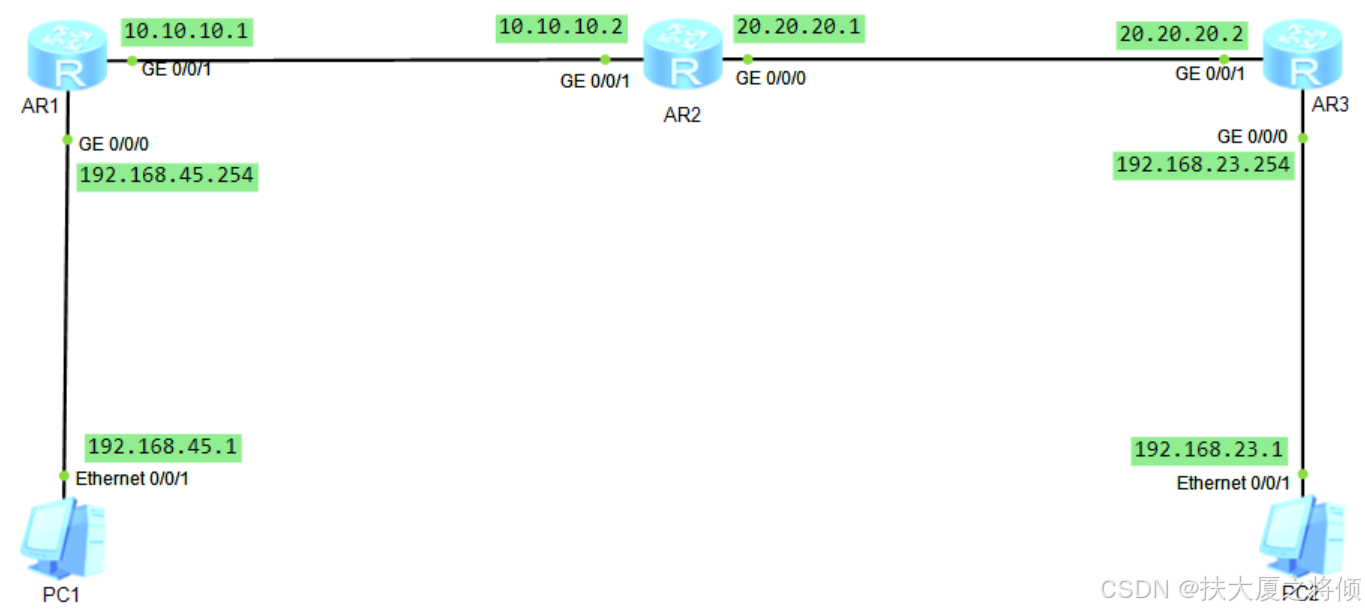

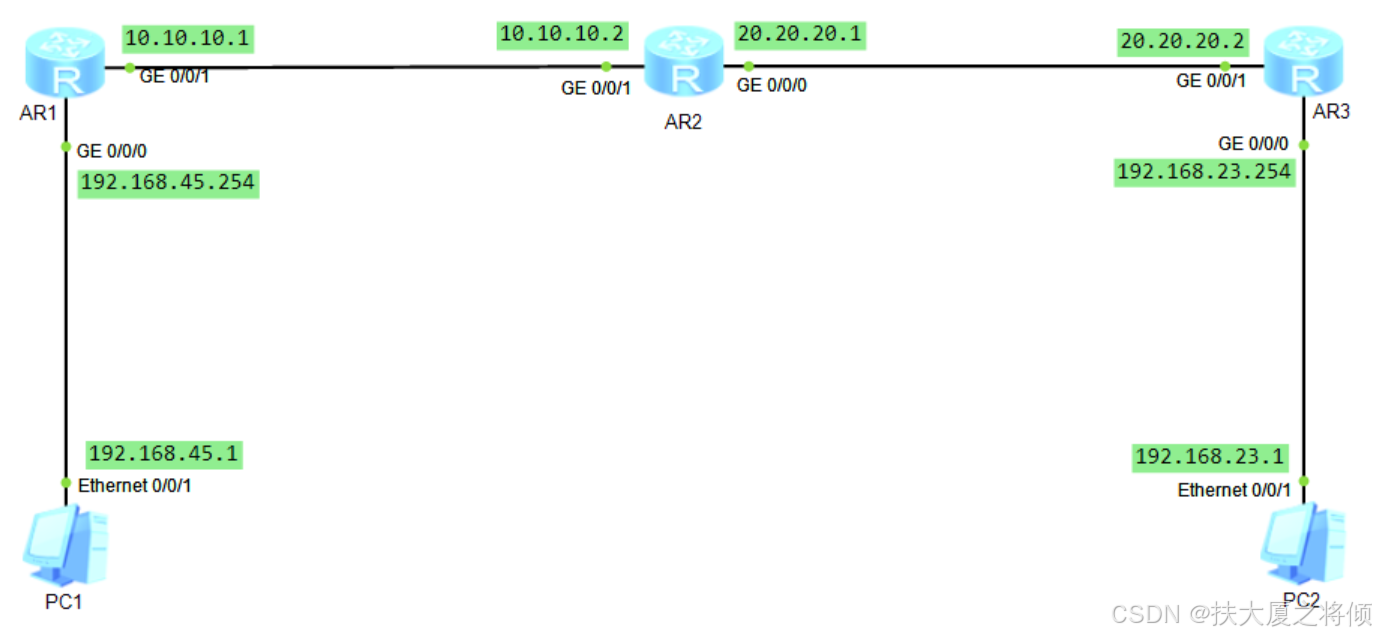

首先我们在 ensp 中创建一个简单的网络拓扑，实验目标是PC1和PC2能互相ping通。拓扑包含三个路由器（AR1、AR2、AR3）和四个网段（192.168.45.0/24，10.10.10.0/24，20.20.20.0/24，192.168.23.0/24）。

（二）PC的IP配置

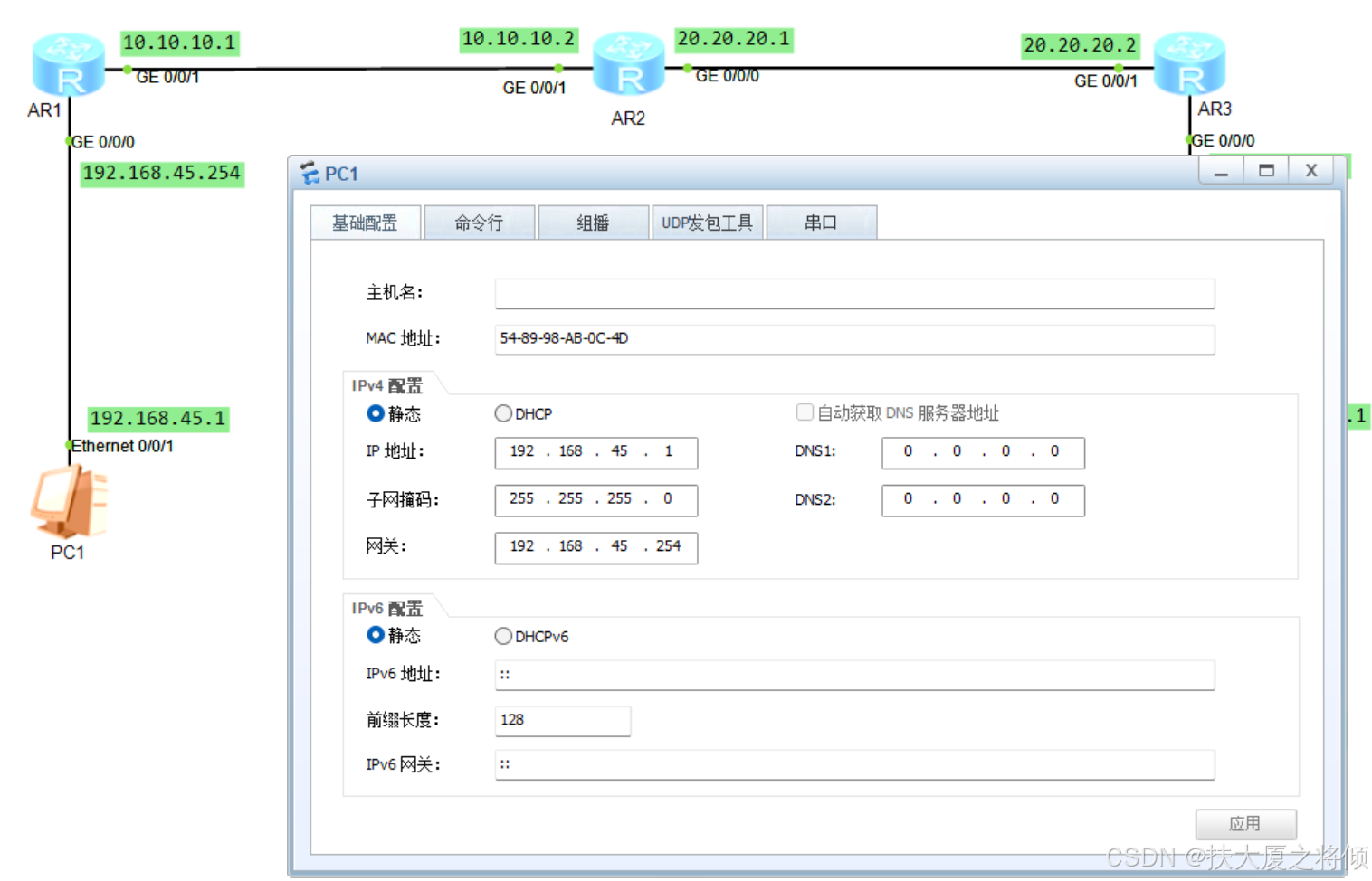

PC1的IP地址配置为192.168.45.1，掩码为255.255.255.0，网关为192.168.45.254。

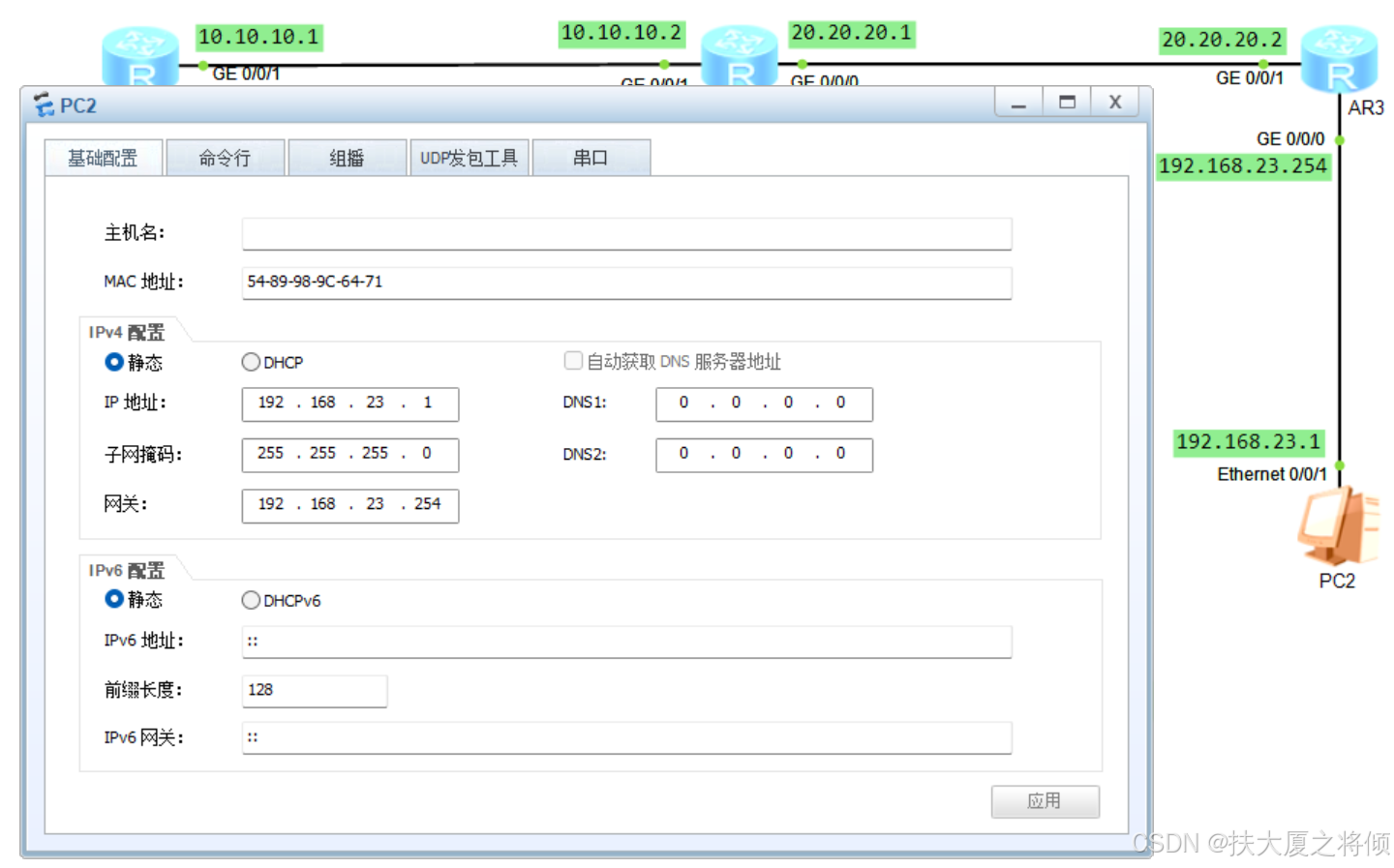

PC2的IP地址配置为192.168.23.1，掩码为255.255.255.0，网关为192.168.23.254。

（三）AR路由器基本配置

在路由器命令行输入以下指令进行配置。

AR1：

<AR1>sys
[AR1]int g0/0/0
[AR1-GigabitEthernet0/0/0]ip add 192.168.45.254 24
[AR1-GigabitEthernet0/0/0]int g0/0/1
[AR1-GigabitEthernet0/0/1]ip add 10.10.10.1 24

AR2：

<AR2>sys
[AR2]int g0/0/1
[AR2-GigabitEthernet0/0/1]ip add 10.10.10.2 24
[AR2-GigabitEthernet0/0/1]int g0/0/0
[AR2-GigabitEthernet0/0/0]ip add 20.20.20.1 24

AR3：

<AR3>sys
[AR3]int g0/0/1
[AR3-GigabitEthernet0/0/1]ip add 20.20.20.2 24
[AR3-GigabitEthernet0/0/1]int g0/0/0
[AR3-GigabitEthernet0/0/0]ip add 192.168.23.254 24

配置完成后，可以在路由器系统视图用display ip interface brief(简化指令：dis ip int b)指令查询全部接口IP是否配置正确。

[AR1]dis ip int b

可以看到，AR1的GE0/0/0和GE0/0/2接口IP都配置正确了，以此类推查询AR2和AR3接口IP是否配置正确。

（四）RIP 协议配置

在每个路由器上配置 RIP 协议。

[AR1]rip
[AR1-rip-1]version 2
[AR1-rip-1]network 192.168.45.0
[AR1-rip-1]network 10.0.0.0

这里的 “rip 1” 表示启动 RIP 进程 1，“version 2” 指定使用 RIPv2，“network” 命令用来宣告路由器直连的网段，让 RIP 协议对这些网段进行路由信息的交换和学习。

[AR2]rip
[AR2-rip-1]version 2
[AR2-rip-1]network 10.0.0.0
[AR2-rip-1]network 20.0.0.0

[AR3]rip
[AR3-rip-1]version 2
[AR3-rip-1]network 192.168.23.0
[AR3-rip-1]network 20.0.0.0

（五）测试网络

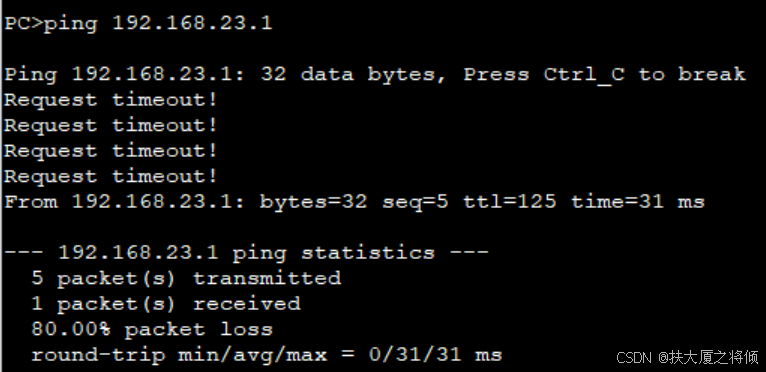

PC1 ping PC2，有四个数据包超时为正常现象，再次ping一次即可。

五、OSPF 在 ensp 中的配置

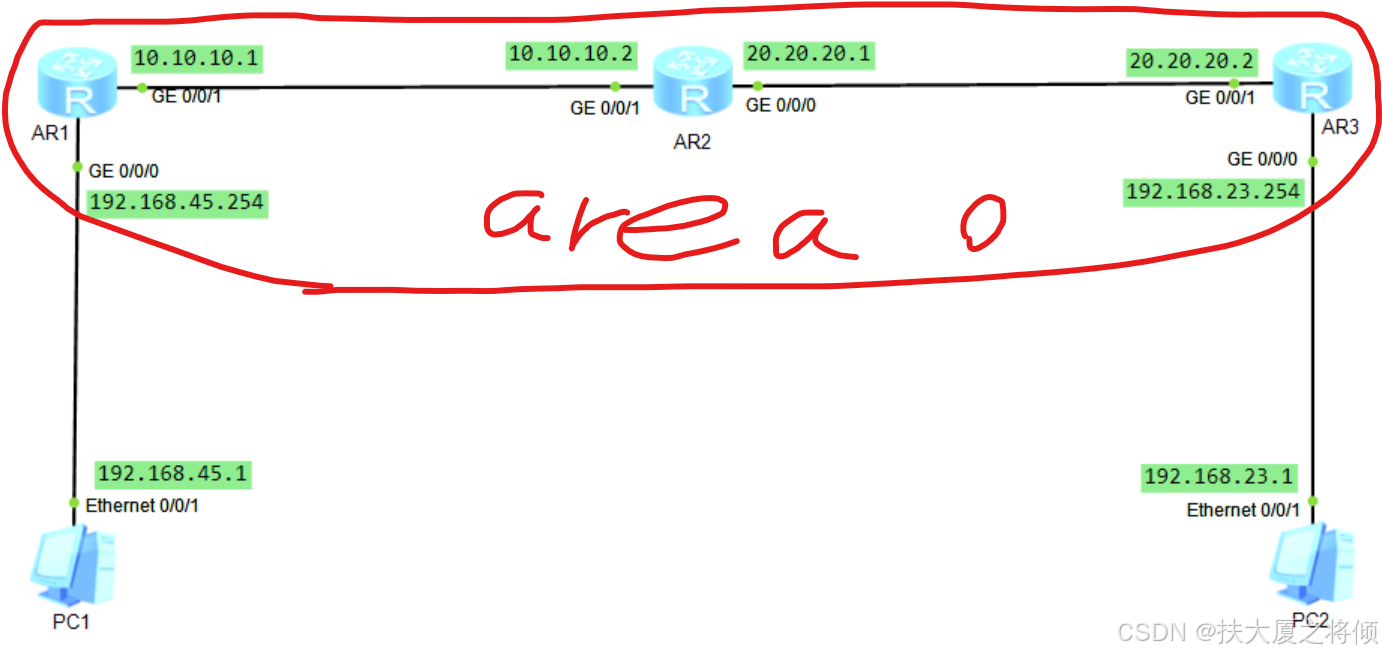

（一）网络拓扑沿用

这里继续使用配置RIP时的网络拓扑(重新建立新ensp文件，拓扑相同)。

（二）路由器基本配置（同 RIP 部分）

（三）OSPF 协议配置

以 R1 为例，配置 OSPF 协议：

[AR1]ospf router-id 1.1.1.1
[AR1-ospf-1]area 0
[AR1-ospf-1-area-0.0.0.0]network 192.168.45.0 0.0.0.255
[AR1-ospf-1-area-0.0.0.0]network 10.10.10.1 0.0.0.255

这里 “ospf 1” 启动 OSPF 进程 1，“router - id” 指定路由器 ID，“area 0” 表示将接口宣告到区域 0 中，“network” 命令后面的 IP 地址和反掩码用来指定要宣告的网段。

AR2：

[AR2]ospf router-id 1.1.1.2
[AR2-ospf-1]area 0
[AR2-ospf-1-area-0.0.0.0]network 10.10.10.2 0.0.0.255
[AR2-ospf-1-area-0.0.0.0]network 20.20.20.1 0.0.0.255

 AR3

[AR3]ospf router-id 1.1.1.3
[AR3-ospf-1]area 0
[AR3-ospf-1-area-0.0.0.0]network 20.20.20.2 0.0.0.255
[AR3-ospf-1-area-0.0.0.0]network 192.168.23.254 0.0.0.255

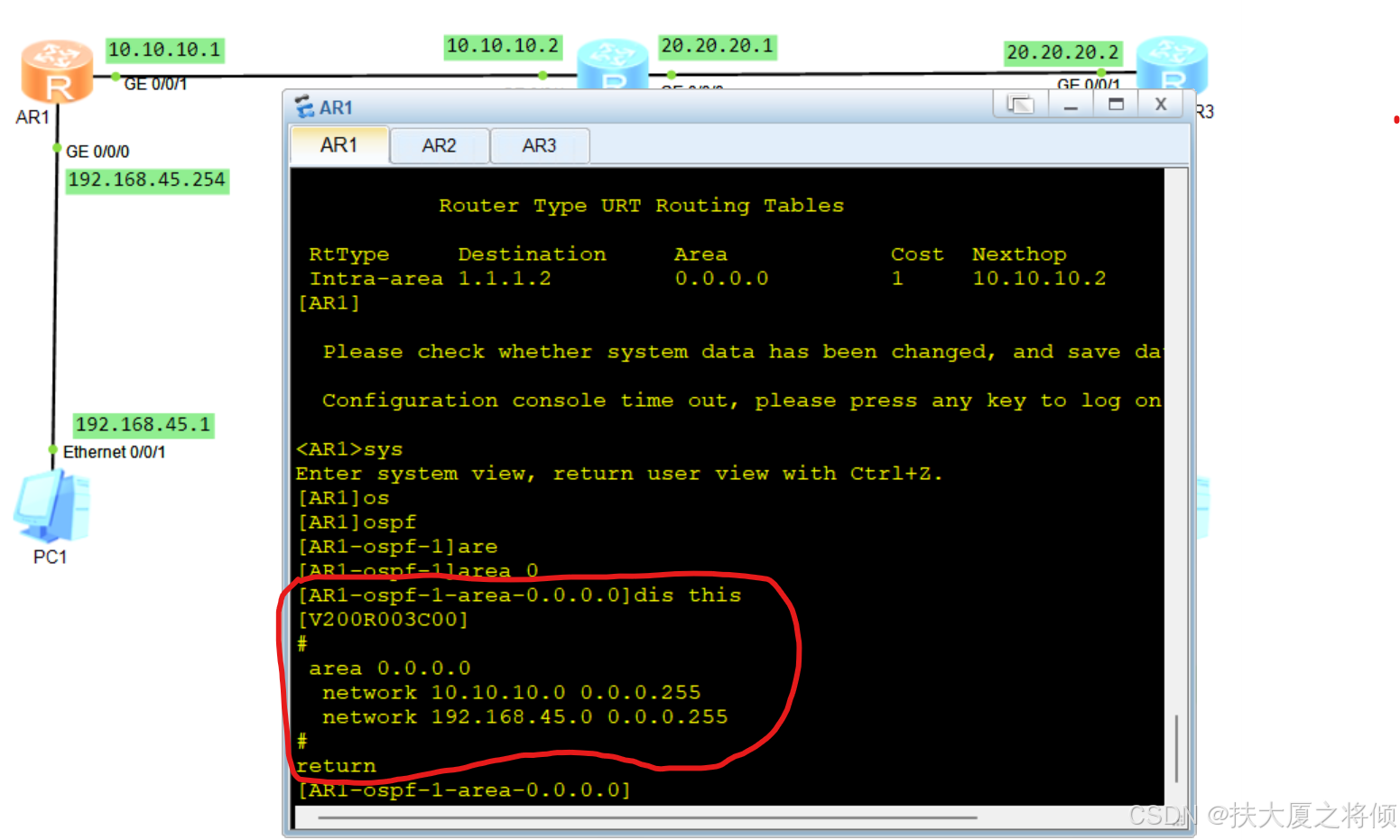

 配置完成OSPF协议后，可以在[AR1-ospf-1-area-0.0.0.0]视图下输入dis this查询当前配置是否正确，可以看到下图中已经配置正确，接下来可以ping测试网络。

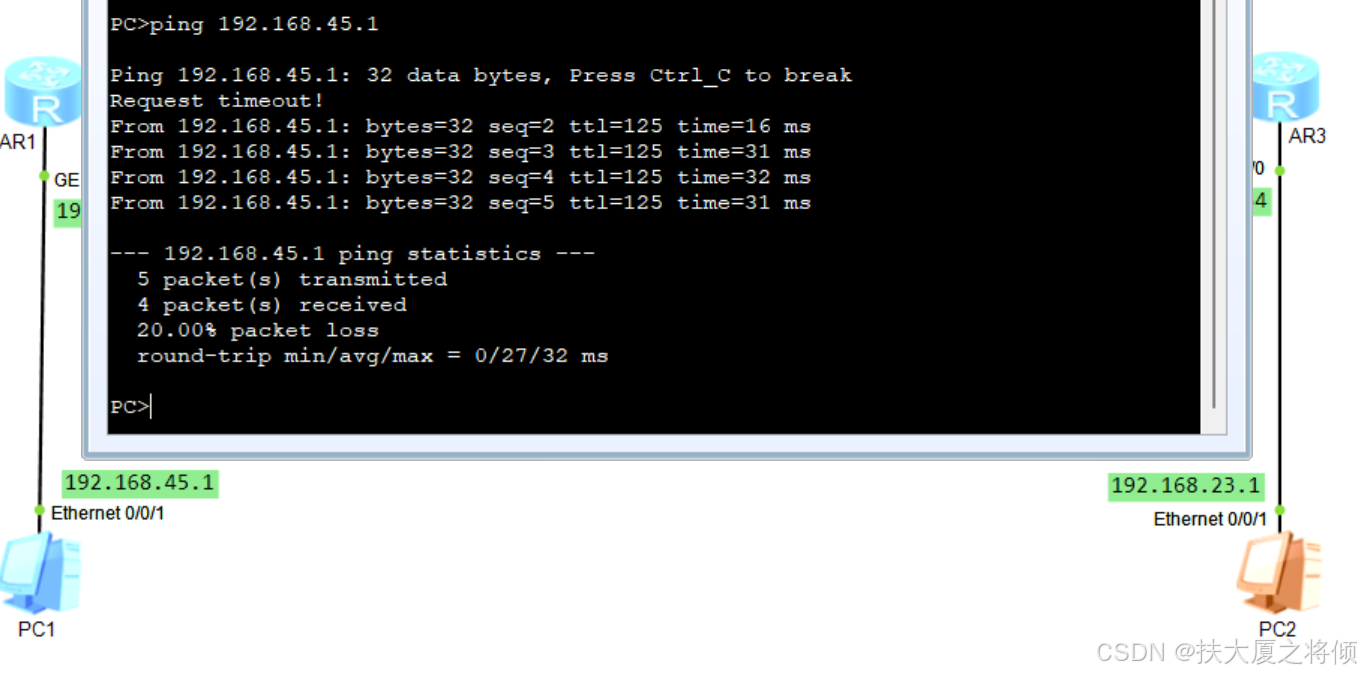

（五）测试网络

有1-3个丢包是正常现象。

六、总结

通过对 RIP 和 OSPF 这两种动态路由协议的简介以及在 ensp 中的配置示例，我们可以看到它们在原理和配置方法上有很大的不同。RIP 简单易配置，但在大型网络中可能存在收敛慢等问题；OSPF 则更适合大型复杂网络，具有更好的性能和可扩展性。在实际的网络工程中，需要根据网络的规模、需求和拓扑结构来选择合适的路由协议。
