DCMI接口与OV2640原理与配置

OV2640是OmniVision公司生产的一颗1/4寸的CMOS UXGA（1632*1232）图像传感器。该传感器体积小、工作电压低，提供单片UXGA摄像头和影像处理器的所有功能。通过SCCB 总线控制，可以输出整帧、子采样、缩放和取窗口等方式的各种分辨率8/10位影像数据。UXGA最高15帧/秒（SVGA可达30帧，CIF可达60帧）。用户可以完全控制图像质量、数据格式和传输方式。所有图像处理功能过程包括伽玛曲线、白平衡、对比度、色度等都可以通过SCCB接口编程。

OV2640的特点

①高灵敏度、低电压适合嵌入式应用。

②标准的SCCB接口，兼容IIC接口。

③支持RawRGB、RGB(RGB565/RGB555)、GRB422、YUV(422/420)和YCbCr（422）输出格式。

④支持UXGA、SXGA、SVGA以及按比例缩小到从SXGA到40*30的任何尺寸 。

⑤支持自动曝光控制、自动增益控制、自动白平衡、自动消除灯光条纹、自动黑电平校准等自动控制功能。同时支持色饱和度、色相、伽马、锐度等设置。

⑥支持图像缩放和闪光灯

⑦支持图像压缩，即可输出JPEG图像数据

OV2640时序

基本概念

UXGA，即分辨率位1600*1200的输出格式，类似的还有：SXGA(1280*1024)、XVGA(1280*960)、WXGA(1280*800)、XGA(1024*768)、SVGA(800*600)、VGA(640*480)、CIF(352*288)和QQVGA(160*120)等。

PCLK，即像素时钟，一个PCLK时钟，输出一个(或半个)像素。

VSYNC，即帧同步信号。

HREF /HSYNC，即行同步信号。

OV2640的图像数据输出（通过Y[9:0]，不过我们只用8位数据）就是在PCLK，VSYNC和HREF/ HSYNC的控制下进行的。

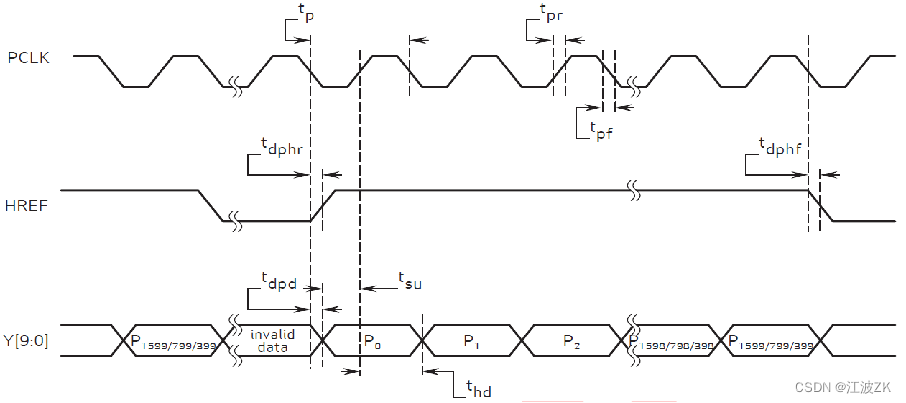

OV2640行输出时序

PCLK可高达36Mhz

图像数据在HREF为高的时候输出，当HREF变高后，每一个PCLK时钟，输出一个字节数据。比如我们采用UXGA时序，RGB565格式输出，每2个字节组成一个像素的颜色（低字节在前，高字节在后），这样每行输出总共有1600*2个PCLK周期，输出1600*2个字节 。

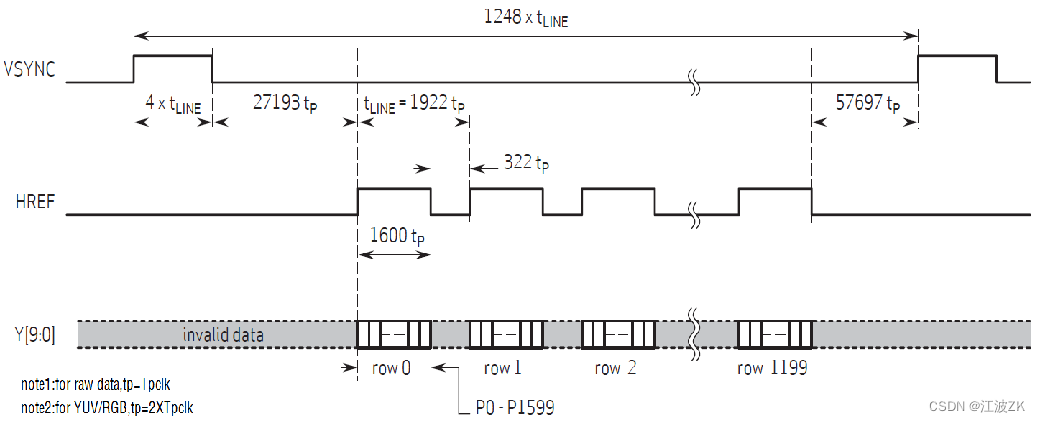

OV2640帧输出时序（UXGA）

OV2640支持：RGB565或JPEG输出。RGB565输出时，时序如图所示。JPEG输出时，PCLK大大减少，且HREF不连续，数据流以0XFF,0XD8开头，以0XFF,0XD9结束，将此间数据保存为.jpg即可在电脑打开查看。

OV2640窗口设置

传感器窗口设置（OV2640_Window_Set）

传感器窗口设置允许用户设置整个传感器区域（1632*1220）的感兴趣部分，也就是在传感器里面开窗，开窗范围从2*2~1632*1220都可以设置，不过要求这个窗口必须大于等于随后设置的图像尺寸。传感器窗口设置，通过：0X03/0X19/0X1A/0X07/0X17/0X18等寄存器设置。

图像尺寸设置（OV2640_ImageSize_Set）

图像尺寸设置，也就是DSP输出（最终输出到LCD的）图像的最大尺寸，该尺寸要小于等于前面我们传感器窗口设置所设定的窗口尺寸。图像尺寸通过：0XC0/0XC1/0X8C等寄存器设置。

图像窗口设置（OV2640_ImageWin_Set）

图像窗口设置其实和前面的传感器窗口设置类似，只是这个窗口是在我们前面设置的图像尺寸里面，再一次设置窗口大小，该窗口必须小于等于前面设置的图像尺寸。该窗口设置后的图像范围，将用于输出到外部。图像窗口设置通过：0X51/0X52/0X53/0X54/0X55/0X57等寄存器设置。

图像输出大小设置（OV2640_OutSize_Set）

图像输出大小设置，控制最终输出到外部的图像尺寸。该设置将图像窗口设置所决定的窗口大小，通过内部DSP处理，缩放成我们输出到外部的图像大小。该设置将会对图像进行缩放处理，如果设置的图像输出大小不等于图像窗口设置图像大小，那么图像就会被缩放处理，只有这两者设置一样大的时候，输出比例才是1：1的。图像输出大小通过：0X5A/0X5B/0X5C等寄存器设置。

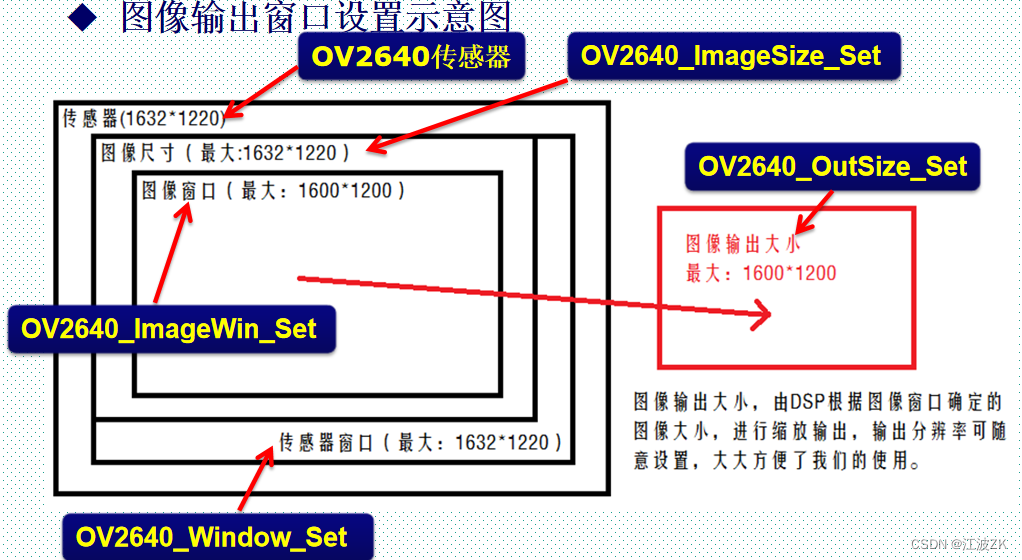

图像输出窗口设置示意图

ATK-OV2640模块介绍

ATK-OV2640摄像头模块，是ALIENTEK生产的一款高性能摄像头模块。

ATK-OV2640模块具有如下特点：

1，支持RGB565/JPEG数据输出

2，支持最大UXGA分辨率输出

3，支持图像任意缩放

4，自带24M有源晶振，无需外部时钟

5，自带稳压电路，接3.3V即可工作

6，自带感红外镜头（有滤光片），色彩鲜艳，可手动对焦

7，体积小巧（27mm*27mm）

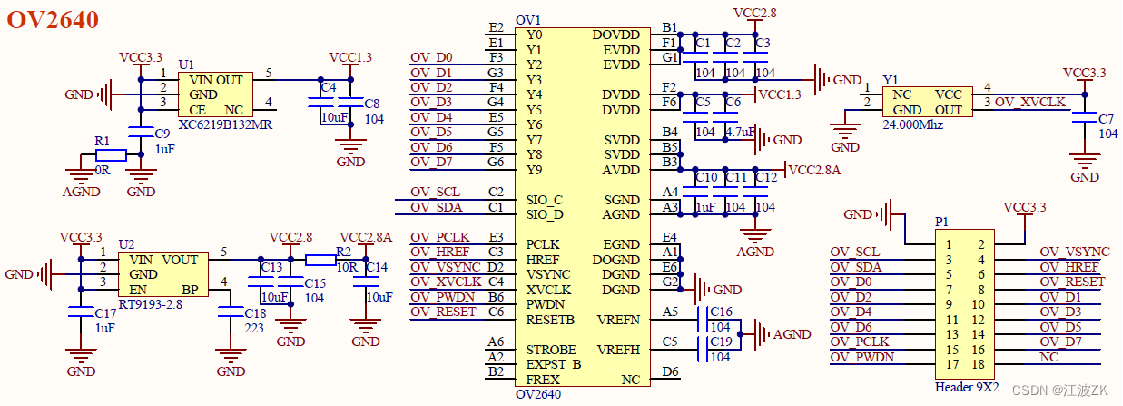

ATK-OV2640模块原理图

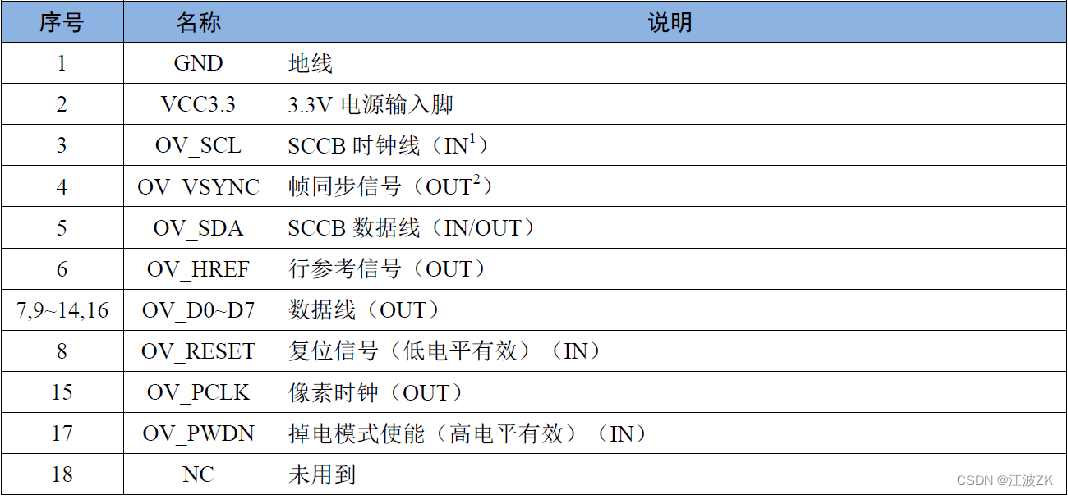

ATK-OV2640模块对外接口

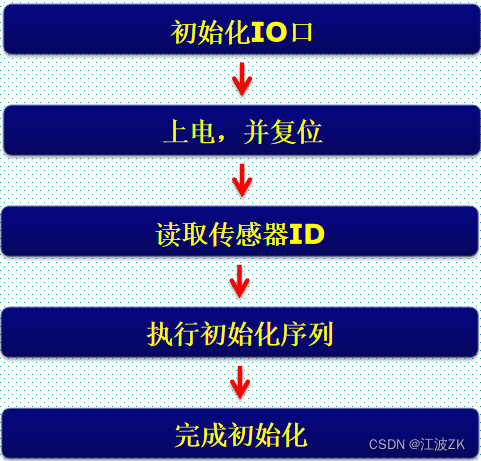

ATK-OV2640模块初始化：

 MCU读取ATK-OV2640模块图像数据过程

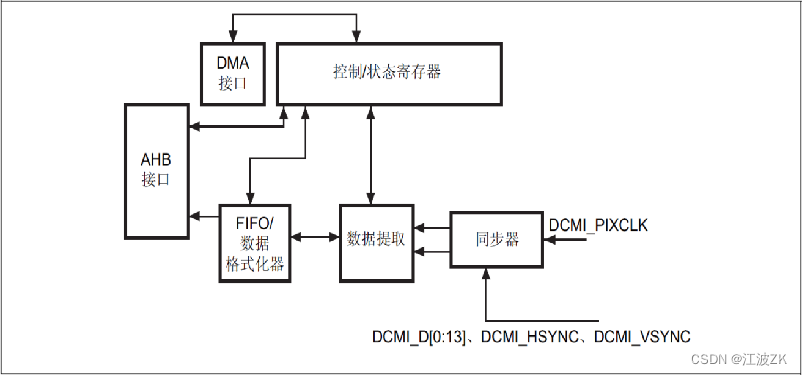

 DCMI接口简介

DCMI是STM32F4芯片自带的一个数字摄像头接口，该接口是一个同步并行接口，能够接收外部8位、10位、12位或 14位 CMOS 摄像头模块发出的高速数据流。可支持不同的数据格式：YCbCr4:2:2/RGB565逐行视频和压缩数据 (JPEG)。

DCMI接口可接收高速（可达 54 MB/s）数据流。该接口包含多达14条数据线(D13-D0)和一条像素时钟线(PIXCLK)。像素时钟的极性可以编程，因此可以在像素时钟的上升沿或下降沿捕获数据。

DCMI特点

① 支持8 位、10 位、12 位或 14 位并行接口

② 支持内嵌码/外部行同步和帧同步

③ 支持连续模式或快照模式

④ 支持裁剪功能

⑤ 支持以下数据格式：

1，8/10/12/14 位逐行视频：单色或原始拜尔（Bayer）格式

2，YCbCr 4:2:2逐行视频

3，RGB 565 逐行视频

4，压缩数据：JPEG

DCMI信号

STM32F4的DCMI接口包括如下信号

1，数据据输入（D[0:13]），接摄像头的数据输出。

2，水平同步（行同步）输入（HSYNC），接摄像头的HSYNC/HREF信号。

3，垂直同步（场同步）输入（VSYNC），接摄像头的VSYNC信号。

4，像素时钟输入（PIXCLK），接摄像头的PCLK信号。

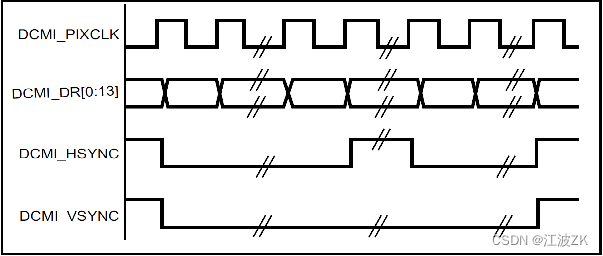

 DCMI接口的数据与PIXCLK（即PCLK）保持同步，并根据像素时钟的极性在像素时钟上升沿/下降沿发生变化。HSYNC（HREF）信号指示行的开始/结束，VSYNC信号指示帧的开始/结束。

 图中，对应设置为：DCMI_PIXCLK的捕获沿为下降沿，DCMI_HSYNC和DCMI_VSYNC的有效状态为1。 注意：这里的有效状态实际上对应的是指示数据在并行接口上无效时，HSYNC/ VSYNC引脚上面的引脚电平。

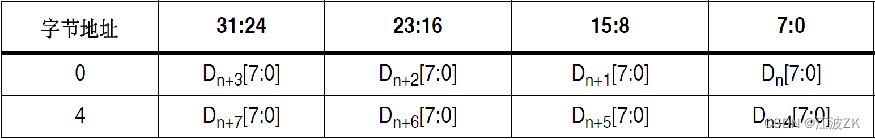

DCMI接收到的数据，存储在DCMI_DR寄存器（32位）里面，我们接ATK-OV2640采用8位数据宽度，所以每4个像素时钟，才会捕获完32位数据，第一个字节存放在LSB位置，第四个字节存放在MSB位置，如下图所示:

低字节在前，高字节在后

DMA说明

DCMI支持DMA传输，当DCMI_CR寄存器中的CAPTURE位置1时，激活DMA接口。 像头接口每次在其寄存器(DCMI_DR)中收到一个完整的32位数据块时，都将 发一个DMA请求，由DMA将DCMI_DR寄存器的值搬运到目的地址(比如LCD/SRAM)。

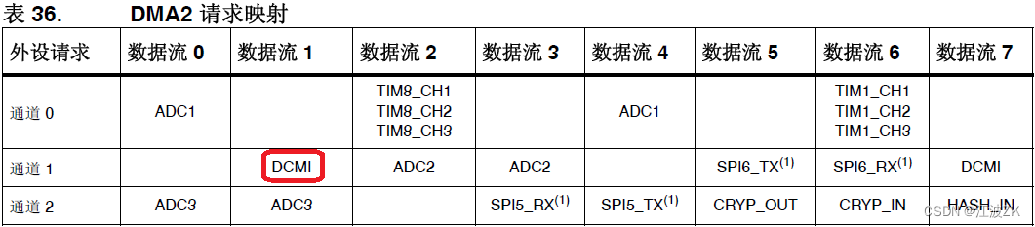

DCMI的DMA请求是映射在DMA2通道1的数据流1上面的，所以配置DMA时，应该配 置这个。 另外，如果是直接DCMIDMALCD的传输方式，因为LCD是16位宽（RGB565）， 而DCMI_DR是32位宽，所以，一次DCMI引起的DMA传输，将引发往LCD写2次数据。

模式：DCMI支持连续模式和快照模式，我们一般采用连续模式。

同步方式：DCMI支持内嵌码同步和硬件同步两种方式，我们一般采用硬件同步。

硬件同步模式下使用两个同步信号 ：HSYNC和VSYNC。根据摄像头模块/模式的不同，可能在水平/垂直同步期间内发送数据。由于系统会忽略HSYNC/VSYNC信号有效电平期间内接收的所有数据，HSYNC/VSYNC 信号相当于消隐信号。

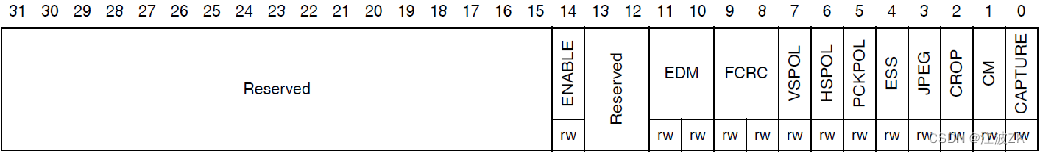

DCMI控制寄存器（DCMI_CR）

ENABLE，用于设置是否使能DCMI。在使能之前，必须将其他配置设置好。

FCRC[1:0]，这两个位用于帧率控制，我们捕获所有帧，所以设置为00即可。

VSPOL，用于设置垂直同步极性，也就是VSYNC引脚上面，数据无效时的电平状态，根据前面说所，我们应该设置为0。

HSPOL，用于设置水平同步极性，也就是HSYNC引脚上面，数据无效时的电平状态，同样应该设置为0。

PCKPOL，用于设置像素时钟极性，我们用上升沿捕获，所以设置为1。

CM，用于设置捕获模式，我们用连续采集模式，所以设置为0即可。

CAPTURE，用于使能捕获，我们设置为1。该位使能后，将激活DMA，DCMI等待第一帧开始，然后生成DMA请求将收到的数据传输到目标存储器中。

CAPTURE位必须在其他所有配置（包括DMA）完成后，才使能！

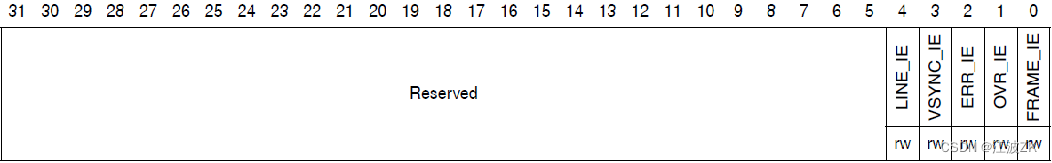

DCMI中断使能寄存器（DCMI_IER）

FRAME_IE，捕获完成中断使能位。实际上就是帧中断。 我们在jpeg数据处理的时候，要用到帧中断，所以设置该位为1。

初始化流程

①配置相关引脚的复用功能，使能DCMI时钟。

要用DCMI，先要使能DCMI的时钟。其次要设置DCMI的相关引脚为复用输出，以便连接ATK-OV2640模块。

②设置DCMI工作模式及PCLK/HSYNC/VSYNC等参数。

DCMI接口，我们使用8位接口，连续模式，根据OV2640模块的输出时序图，设置：PCLK为上升沿有效， HSYNC和VSYNC为低电平有效。同时还要设置帧中断（jpeg数据采集用）等参数。

③设置DMA。

DCMI数据，我们一般采用DMA来搬运，所以，设置好DCMI相关参数后，需要设置DMA，以便采集数据。

④启动DCMI传输。

最后，设置DCMI->CR的最低位为1，即可启动DCMI捕获图像数据。
