Origin绘图，多子图绘制

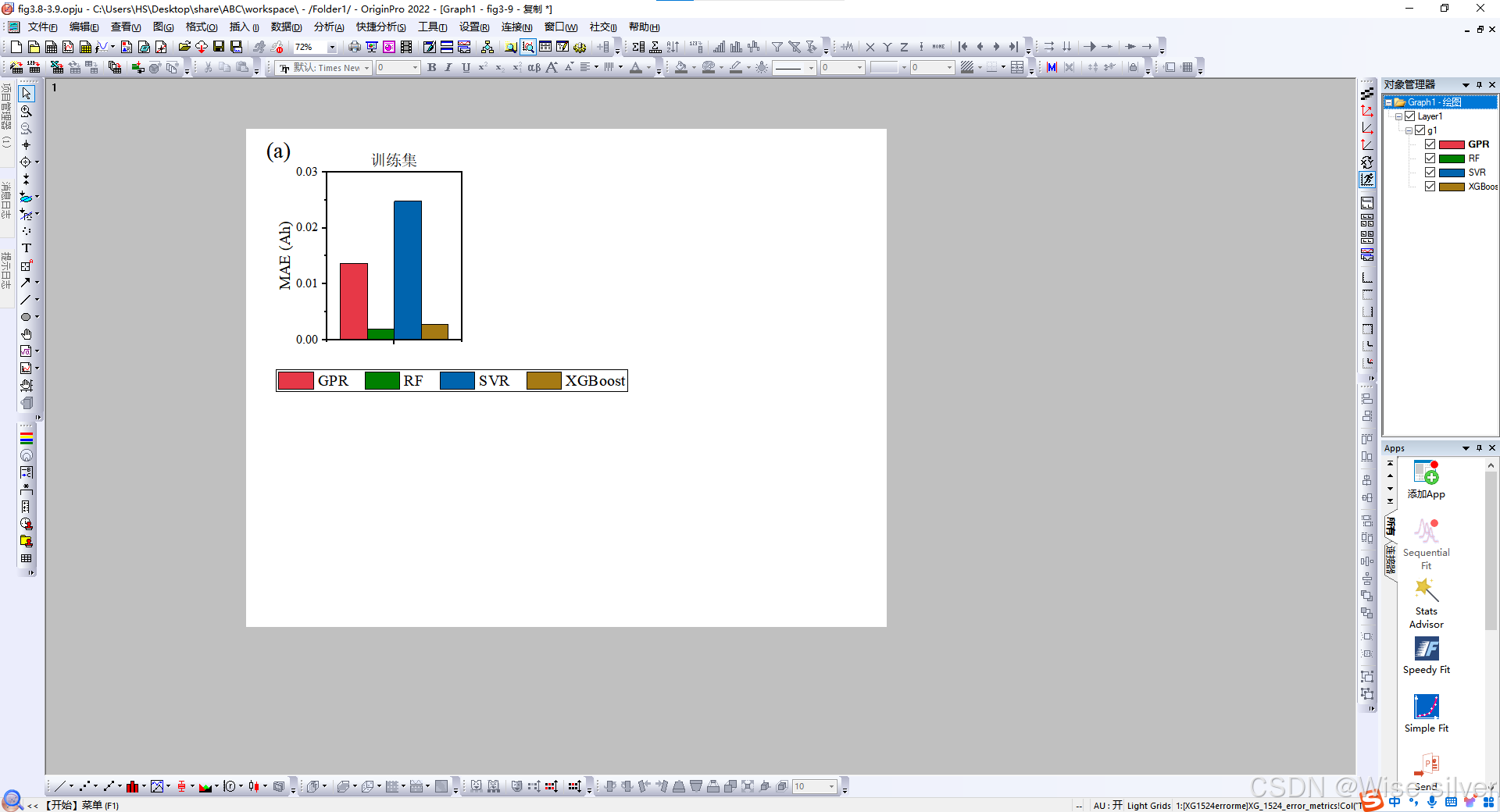

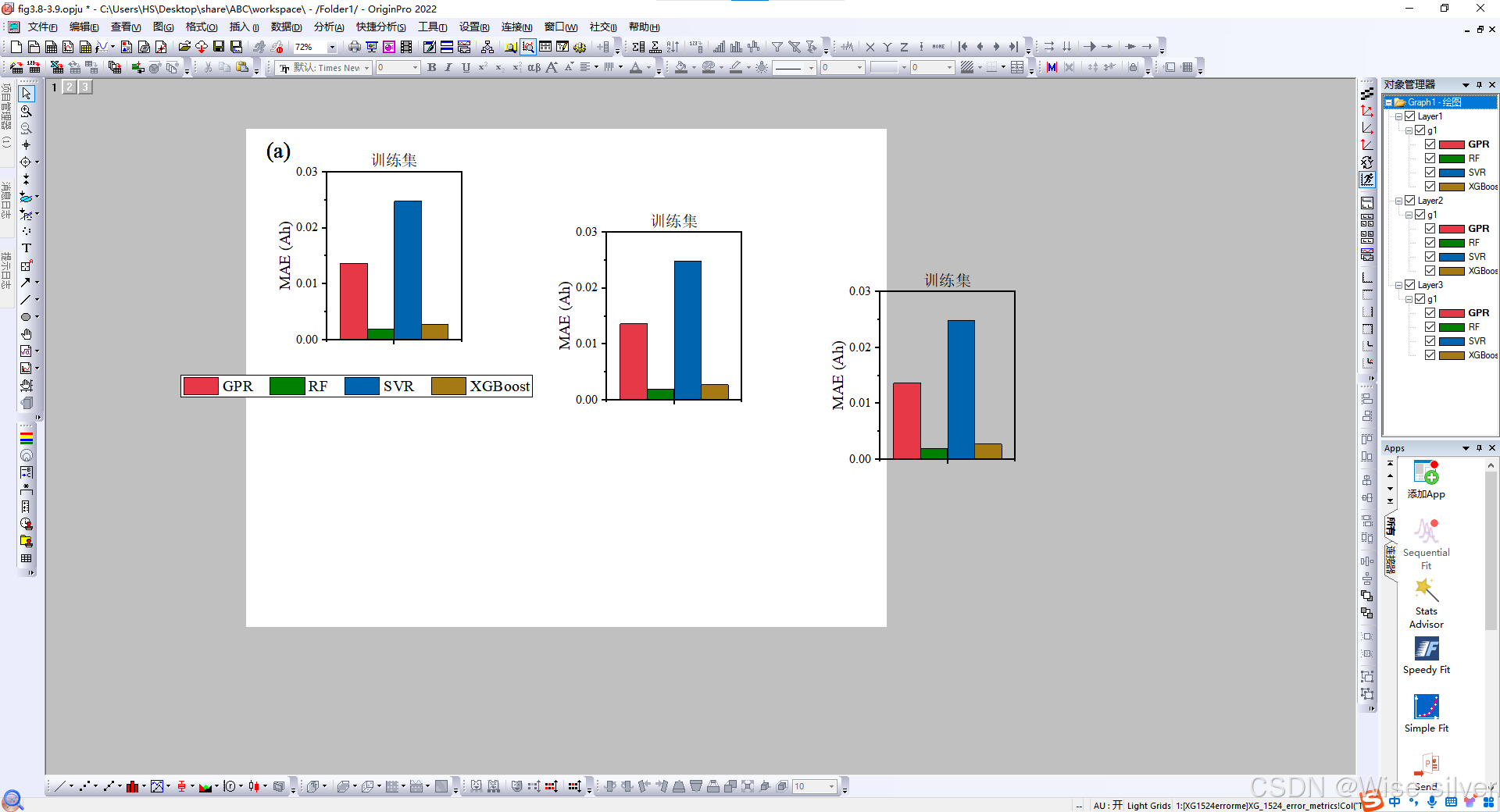

1. 在绘制第一个子图后，选择图层，复制多个子图

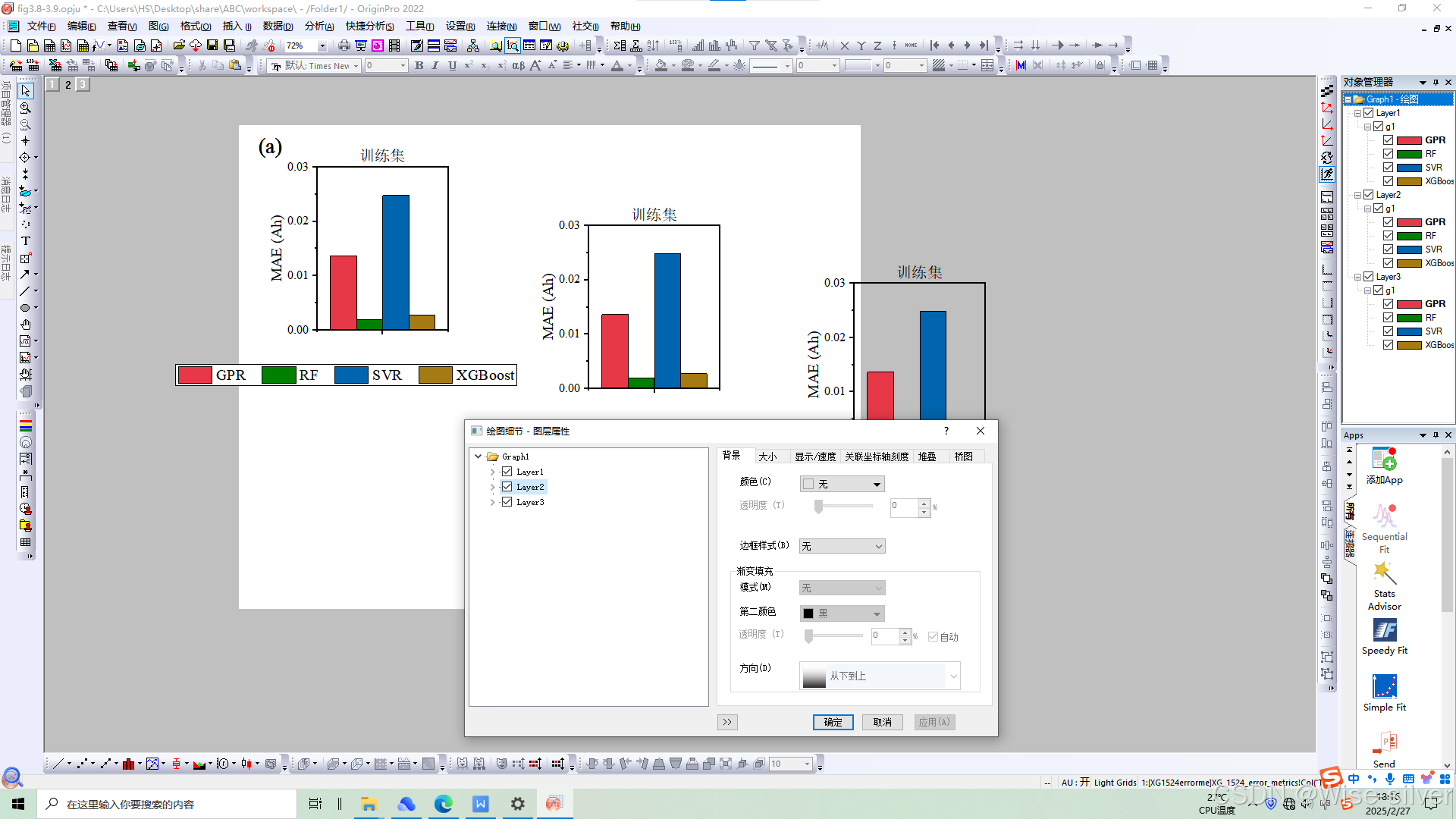

2. 双击页面空白处，弹出绘图细节窗口

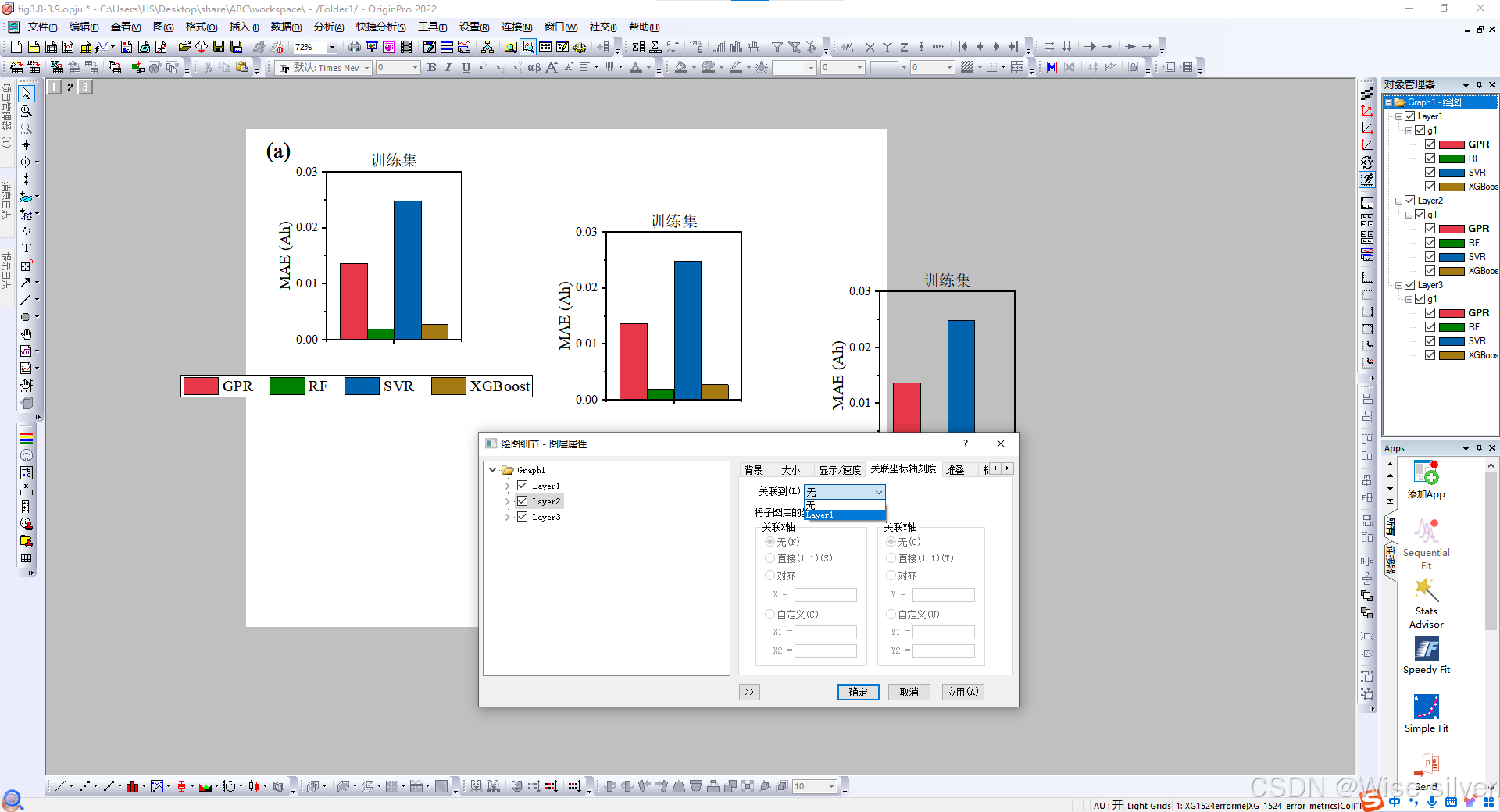

3. 选择需要调整位置的子图对应的图层（如layer 2），点击关联坐标轴刻度，关联到layer 1，然后点击应用。

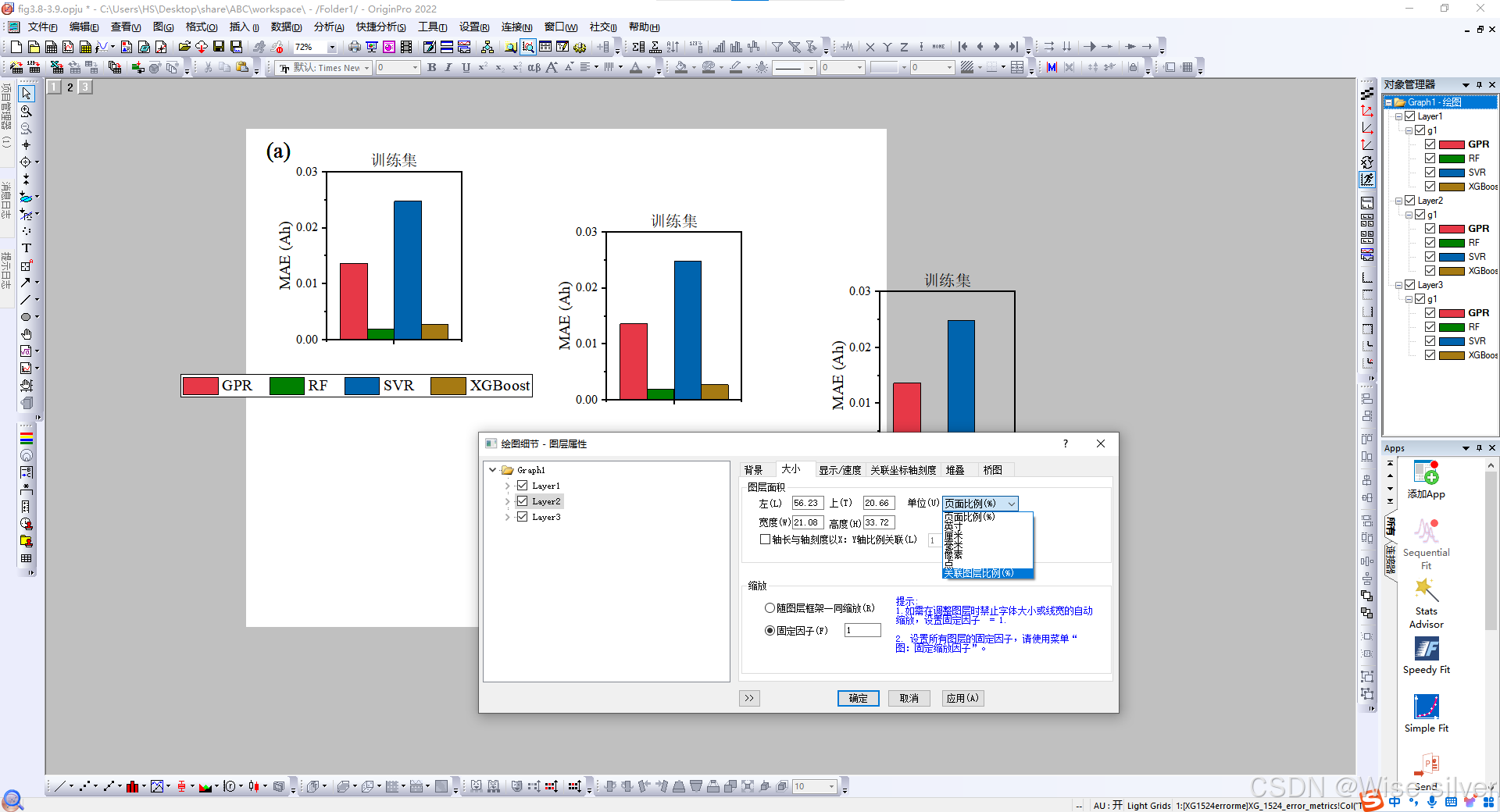

4. 点击“关联轴刻度”这一行左边的“大小”，进入设置页面，点击页面比例，找到“关联图层比例（%）”，点击选择。

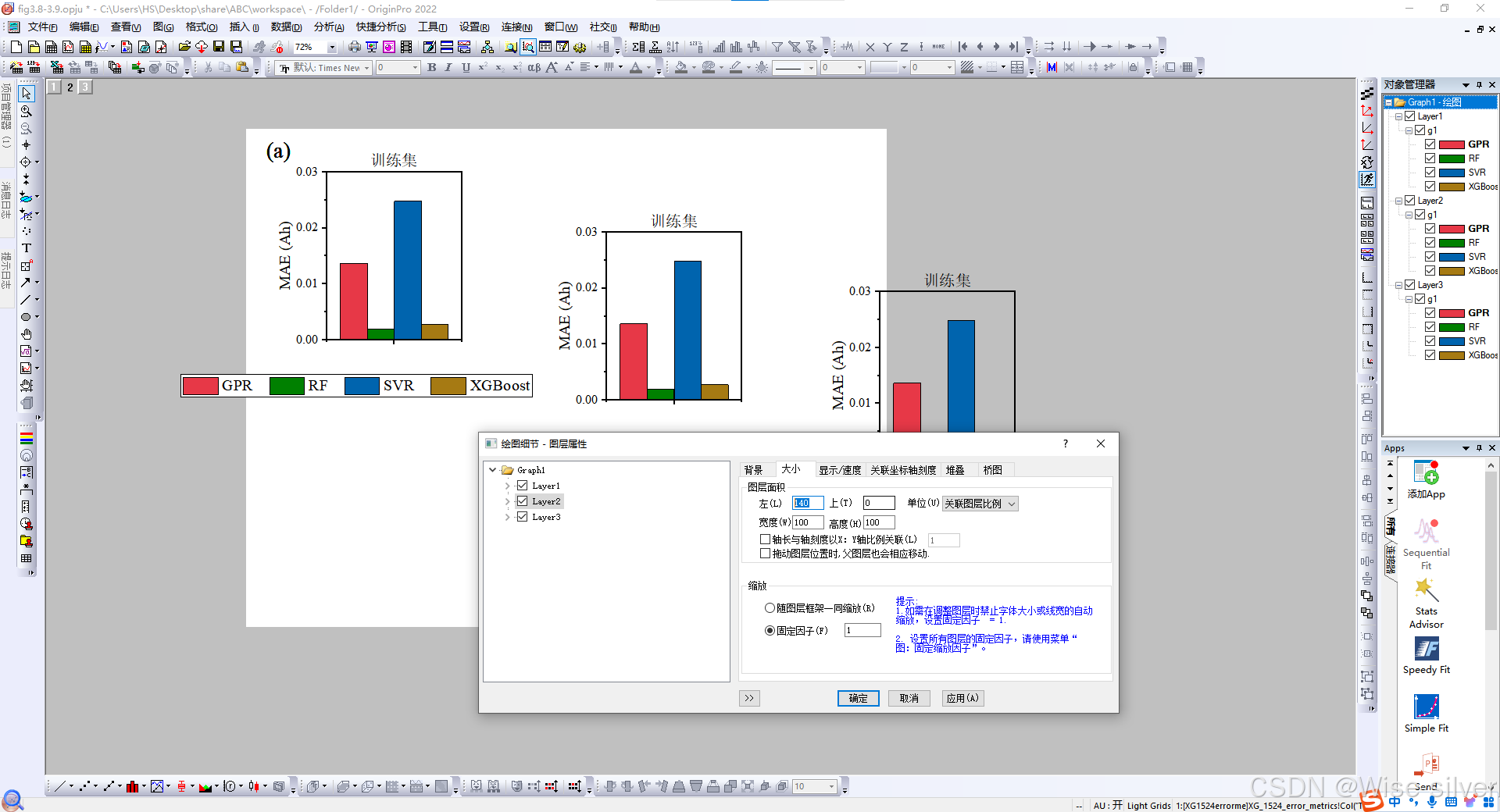

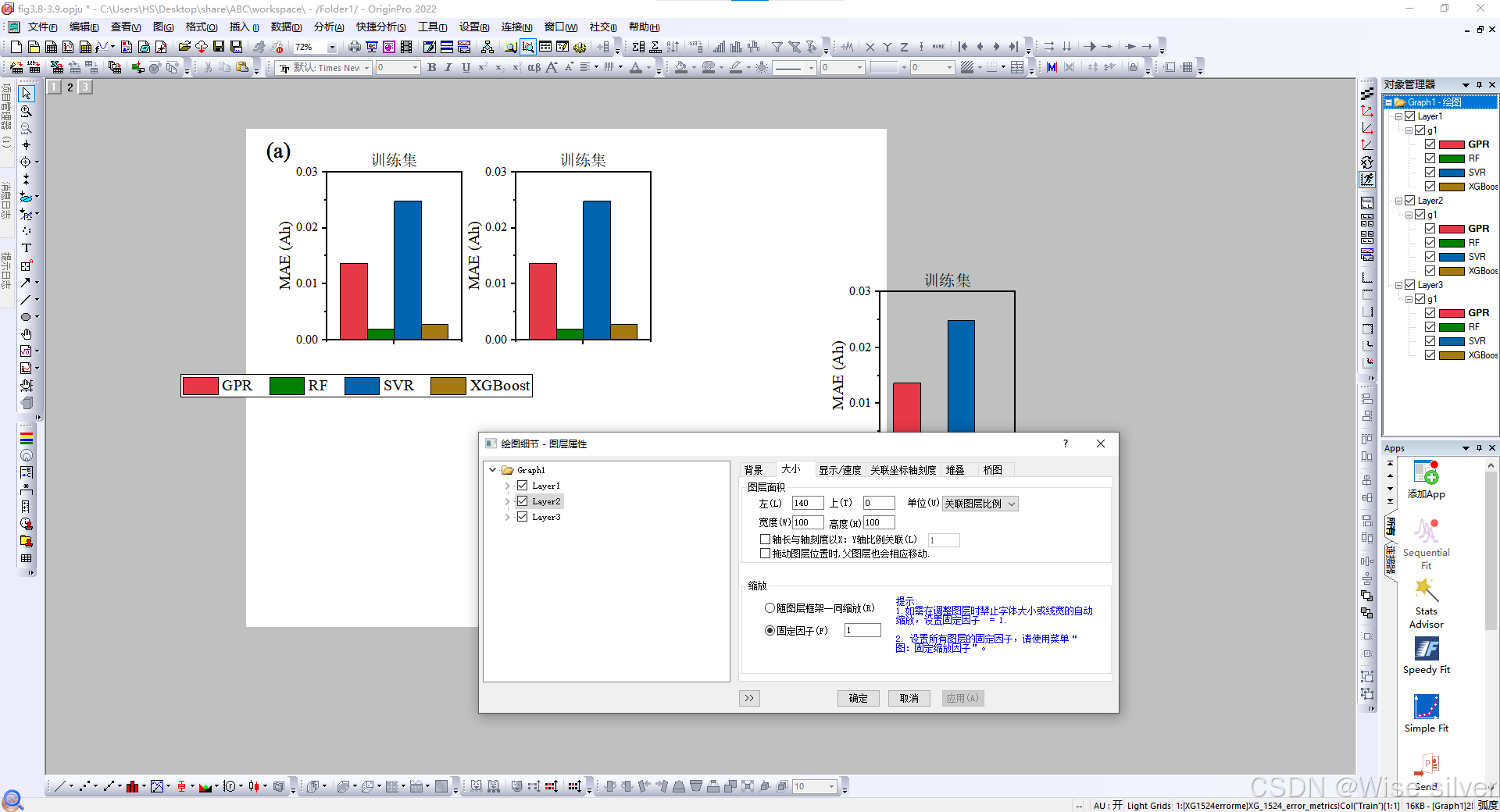

5. 设置“宽”和“高”都为100，确保子图和第一个的图的大小一样，设置“左”为超过100的数值，如140，确保第二个图在第一个图的右侧，设置“上”为0，确保两个图水平对齐，设置完成点击应用，可以发现第二个图已经与第一个图对齐。

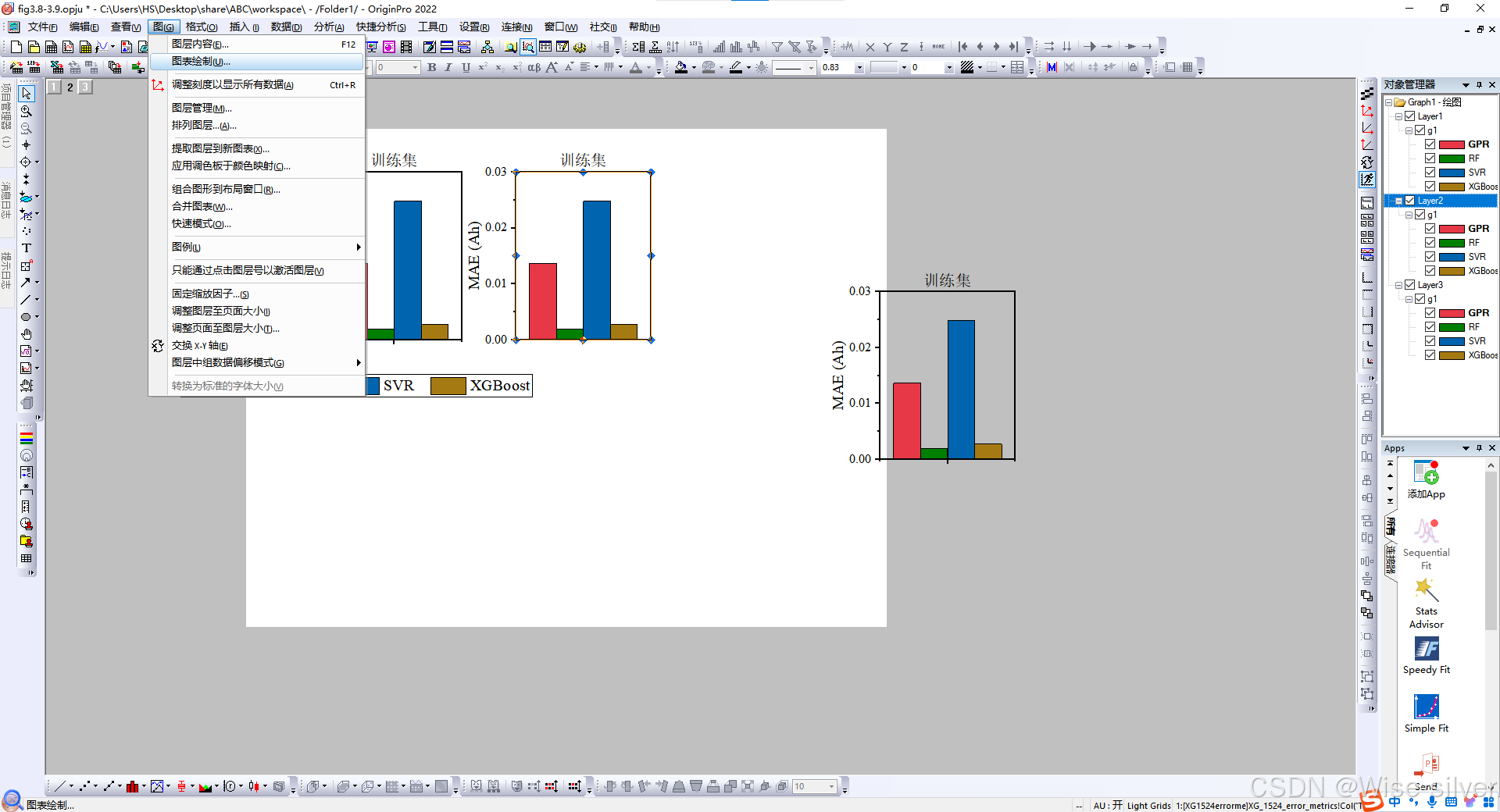

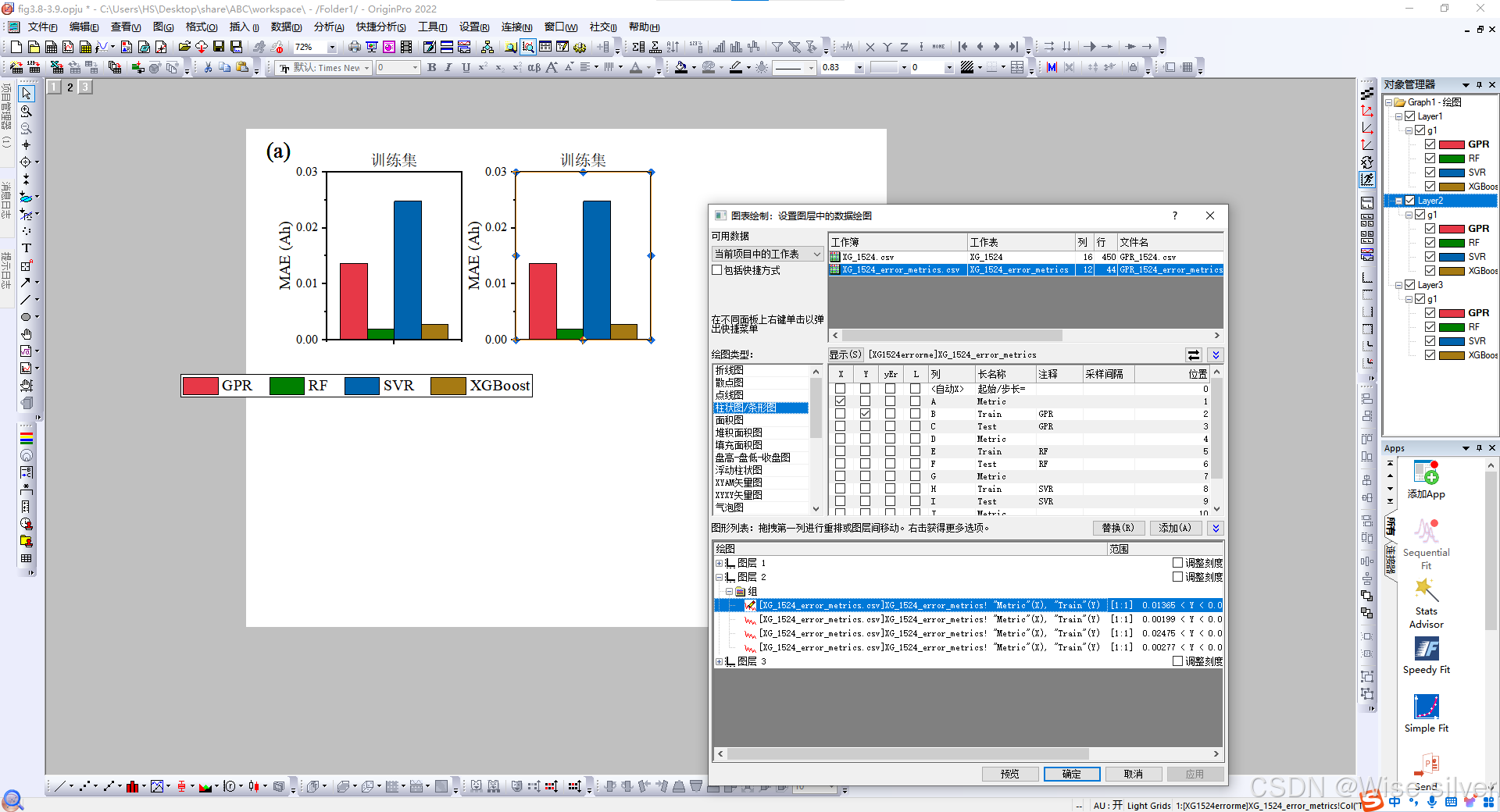

6. 选择复制出的子图，点击菜单栏‘图-图标绘制’，打开窗口，对选中的子图的绘图数据进行更改



更改为第二个图对应的数据后，绘制完成，其他图类似操作。
