节点电位与电路电压的研究

实验目的： 1. 验证电路中电位与电压的关系； 2. 掌握电路电位图的绘制方法； 3. 学会对简单的电路故障进行分析与排除。

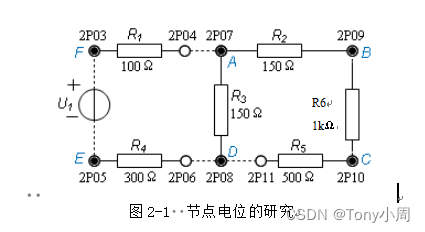

实验内容及步骤： 1. 从“线性电路研究模块”实验板上选取元器件，结合实验箱提供的电源，按图2-1所示搭建实验电路； 2.U1可以用本实验箱的稳压电源+5V。U1的电源输出端与2P03相连，2P04与2P07相连，2P05接到GND，2P06与2P08相连，2P08与2P11相连，1K欧的电阻接到2P09，另一端2P10。    图2-1  节点电位的研究 3. 测量电路中各点电位 （1）以图2-1中的A点作为电位参考点，分别测量B.C.D.E.F各点的电位值； （2）用电压表的黑表笔端插入A点，红表笔端分别插入B.C.D.E.F各点进行测量，数据记入表2-1中； （3）以D点作为电位参考点，重复上述步骤，将测量数据记入表2-1中； 4. 测量电路中相邻两点之间的电压值     （1）在图2-1中，测量电压UAB，将电压表红笔端插入A点，黑笔端插入B点，读电压表读数，记入表2-1中； （2）按同样方法测量UBC.UCD.UDE.UEF及UFA，测量数据记入表2-1中； 表2-1  电路中各点电位及电压数据（电位：V，电压U） 电  位 参考点 V与U VA VB VC VD VE VF UAB UBC UCD UDE UEF UFA A 计算值 0 4.5 -7.5 -3.31 -7.78 0.61 4.2 11.8 -4.2 4.5 -8.4 0.6 测量值 0 4.25 -7.62 -3.28 -7.72 0.54 4.28 11.96 -4.26 4.48 -8.32 0.576 相对误差 0 0.25 0.12 -0.3 -0.06 0.7 -0.08 -0.16 0.06 0.02 -0.08 0.024 D 计算值 3.4 7.7 -4.2 0 -4.3 2.7 4.3 11.86 -4.2 4.2 -7.17 0.6 测量值 3.42 7.75 -4.28 0 -4.26 2.67 4.21 11.96 -4.235 4.31 -7.14 0.578 相对误差 0.02 -0.05 0.08 0 -0.04 0.03 0.09 0.10 0.035 -0.11 -0.06 0.022

实验总结：     此次实验，我们利用万用表测量，出现负值情况，是因为数字直流电压表测量电位时，用黑表笔端插入参考电位点，红表笔端插入被测各点，若显示正值，则表明该点电位为正（即高于参考电位点，且电压参考方向与实际方向一致；若显示负值，表明该点电位为负（即该点电位低于参考点电位），且电压参考方向与实际方向相反。最后我们根据操作顺序，仔细测量使误差较小，也对电位图有了基本的了解与绘制方法，出现数据相差较大也能根本步骤进行检测改变。
