光控自动照明灯电路原理图

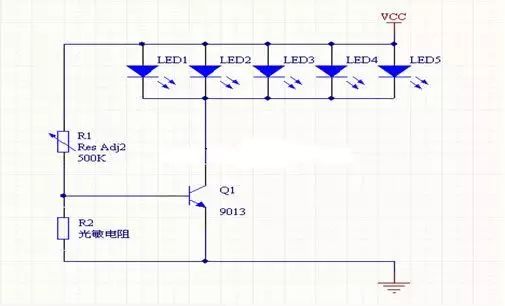

原理图：



电路原理：

R1和R2构成分压电路，当环境光线较强时，光敏电阻阻值较小，R2上的电压较小，无法使三极管Q1导通，此时三极管的集电极没有电流通过，发光二极管DS不亮。当光线较暗时，光敏电阻R2上的电压较大，Q1导通，从而使得DS发光。

元件选择：

Q1选择常用的9013，必要时可以用两个并联在一起，DS选用高亮度的发光二极管，R1选用多圈电位器，R2选用常用的塑封光敏电阻。

电路调试：

连接好电路后，用小螺丝刀调节R1的阻值大小，使得光线较亮时发光二极管熄灭，较暗时发光二极管点亮。

相关知识点：三极管

三极管可以看做是一个电流控制器，也就是说使用基极较小的电流控制通过集电极的电流。三极管有一个参数叫直流放大倍数β，就是说如果基极流过的电流是Ib则流过集电极的电流Ic=β*Ib。这样一来就实现了放大的功能。这个例子中利用的是三极管放大的极限状态，要么让Ic很大，要么让Ic几乎为0。这样一来就相当于一个开关了。下一个例子中我们要到利用三极管的放大作用。

对于NPN型的硅三极管，当基极和发射极之间的电压高于0.7伏时，就称之为导通，

这时，基极就有电流通过了，就可以控制集电极的电流了。PNP型的刚好相反，基极和发射极之间的电压要小于-0.7伏，才能导通。
