3842充电器电路图大全

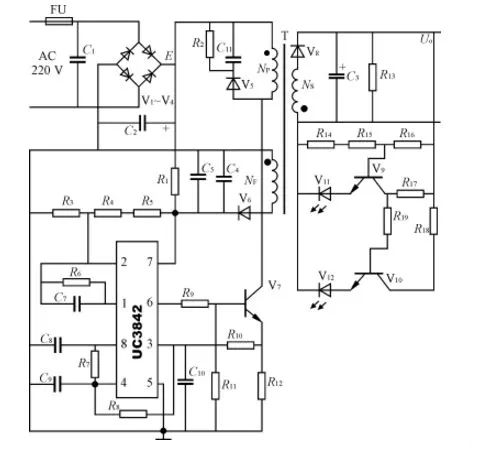

3842充电器电路图（一） UC3842组成的充电器电路

图1中C1、V1～V4、C2组成滤波整流电路，变压器T为高频变压器，V5、R2、C11组成功率开关管V7的保护电路，NF为供给IC电源的绕组。单端输出IC为UC3842，其8脚输出5V基准电压，2脚为反相输入，1脚为放大器输出，4脚为振荡电容C9、电阻R7输入端，5脚为接地端，3脚为过流保护端，6脚为调宽单脉冲输出端，7脚为电源输入端。R6、C7组成负反馈，IC启动瞬间由R1供给启动电压，电路启动后由NF产生电势经V6、C4、C5整流滤波后供给IC工作电压。R12为过流保护取样电阻，V8、C3组成反激整流滤波输出电路。R13为内负载，V9～V12及R14～R19组成发光管显示电路。图1中V5、V6选用FR107，V8选用FR154，V7选用K792。

842充电器电路图（二） uc3842lm324充电器电路

电路利用开关电源充电，以减小充电器的重量和体积。本充电器电路的正常充电电流为250MA，涓流充电电流为200MA。
