继电器开关电路图大全

继电器是一种电控制器件，是当输入量（激励量）的变化达到规定要求时，在电气输出电路中使被控量发生预定的阶跃变化的一种电器。它具有控制系统（又称输入回路）和被控制系统（又称输出回路）之间的互动关系。通常应用于自动化的控制电路中，它实际上是用小电流去控制大电流运作的一种“自动开关”。故在电路中起着自动调节、安全保护、转换电路等作用。

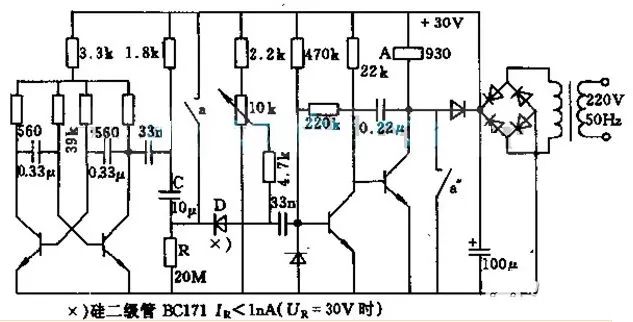

继电器开关电路图（一）：延迟吸合继电器开关控制电路图

本文介绍的是一款延迟吸合继电器开关控制电路图。如下图所示，在接通电源后，时间流程开始电容C首先放电而后通过20M从点电阻充电。



继电器开关电路图（二）

继电器光控开关电路如下图，主要特点是白天有光照，灯泡不亮，夜晚黯淡无光，电路自动通电，灯泡亮起。

白天在较强光照下，光导管227A（一种光敏电阻）两端阻值很小，约20~50kΩ，晶体管VT2获得基极电流而导通，VT1从R2上得到正偏电压也导通，继电器线圈KA得电，继电器的常闭触电②、③断开，两只晶闸管V1和V2没有触发信号而不导通，因而灯泡EL不亮。
