二线接近开关接线图解

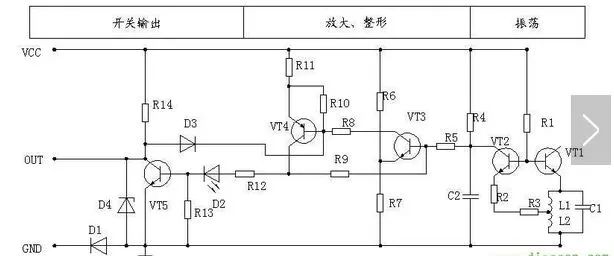

下图为一个实用二线制接近开关内部原理图。它的振荡部分和图一一样。只不过是在给接近开关停振时增加了稳压和反向放大部分。它由VT7和D5组成稳压电源提供给C3充电。VT5、VT6、VT8及R11、12、15、16、17及D3组成三级反向放大器。其中VT8作为开关输出。因为是外接二线，电流由明显增大变化，所以用D3作钳位。以稳定VT8导通时集电极成施密特触电压。为弥补供电下降，加入D4及R17。由VT3、4及电阻R5、6、7、8、9及下拉电阻R10组发电路。它的作用是迅速起振、停振。D1为限制极性连线。

工作过程如下，接通电源时，VT2导通，VT3截止，VT4导通、VT5截止、VT6导通、VT8截止。输出低电平，外接负载不动作。

当有金属感应物接近时，VT2截止，VT3导通、VT4截止、VT5导通、VT6截止、VT8导通。输出高电平。外接负载动作。

VT8为PNP管，负载必须接在集电极与GND之间。因为是二线制，因此，二线制负载通常接在GND与兰线之间。切记，二线制接近开关必须接负载后方可通电。否则会烧坏接近开关。把负载接在VCC与电源线（红线）之间也行。
