开关电源启动电路图

1、常规启动电路

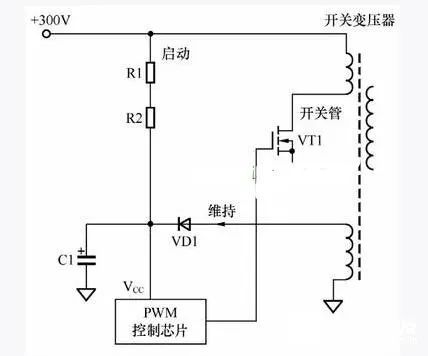

常规启动电路的电路形式如图



接通电源开关后，市电电压经整流、滤波后，获得约300V的直流电压，一路经开关变压器的一次绕组送到开关管的漏极；另一路经R1、R2对C1进行充电，当C1两端电压达到一定值时，则PWM控制芯片的振荡电路得电工作，输出驱动脉冲控制开关管工作。当开关电源正常工作后，开关变压器二次绕组上感应的脉冲电压经VD1、C1整流滤波后产生直流电压，将取代启动电路，为PWM控制芯片的供电端供电。

2、受控式启动电路

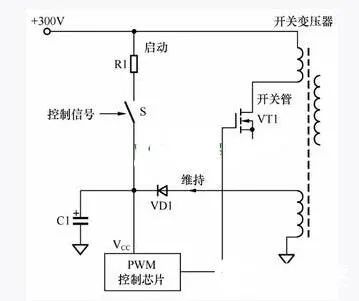

受控式启动电路基本构成如图



受控式启动电路和常规启动电路相比，增加了一个可控开关S，实际电路中，可控开关一般由三极管、场效应管、晶闸管等电路组成，控制信号一般取自开关变压器的反馈绕组。开关S在启动时接通，启动后断开，由VD1、C1整流滤波产生的电压接替启动电路工作。这种电路不但可减小功耗，而且可大大减小启动电路的故障率。

图所示是一个具体的受控式启动电路的原理图，电路中，开关电源PWM控制芯片采用的是最为常见的UC3842。
