PICKIT3下载器脱机烧写指导书

一， PICKIT3的联机烧写方法

        PICKIT3的联机烧写与ICD2一致，只是需要在MPLAB IDEV840或者更高版本下使用PICKIT3。烧写时，从MPLAB IDE的菜单“PROGRAMMER——PICKIT3”，选中PICKIT3即可。

由于PICKIT3能提供的烧写电流比较小，联机烧写时，建议目标板带电。



二， PICKIT3的脱机烧写步骤

1、 脱机下载

        所谓脱机下载，是在联机状态下，把烧写文件HEX文件下载到PICKIT3的主机内部的

FLASH芯片中。

        1） 打开MPLAB IDE V840或者更高版本。

        2） 通过CONFIG选择要烧写的芯片。

        3） 通过FILE——EXPORT，导入带有CONFIG信息的烧写文件（HEX文件），注意，文件名，路径名，不要有中文，也不要放在电脑的桌面上。

        4） 通过PROGRAMMER——PICKIT3，选中工具，并等待系统连接PICKIT3。

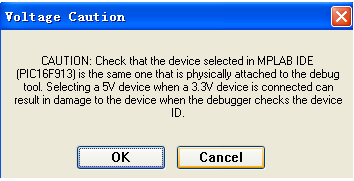

        5） 如弹出如下对画框，是一个提示，意思为不要搞错5V系统和3V系统，避免烧坏MCU，确认供电没有错误后，点OK则可。
