firida官网的问题：Can not load Module from x86 Emulator · Issue #1377 · frida/frida (github.com)
官方解决方案：使用真实的物理手机！
我的解决方案：继续用模拟器！！！！肝都痛了才找到解决方案

环境介绍：

模拟器雷电、夜神模拟器，安卓版本7.0~9.0都存在的问题，这些模拟器只能模拟x86架构
目标apk，存在Native层方法，但是apk只携带了arm版的so文件，不存在x86架构的so文件
这个arm的so文件名为libpp.so
模拟器雷电、夜神模拟器自带功能，将arm架构汇编转为x86汇编的功能

问题描述：

我使用常规的Hook-Native的方法进行hook，Module.findBaseAddress返回为空null
使用Module.findExportByName进行查找返回为空null
使用Process.enumerateModules遍历所有模块名，也未发现libpp.so文件
但是程序可以正常运行！！！

检查hook失败的原因，无非就算上面这些找模块的方法都存在缺陷，因为libpp.so文件肯定是被加载进了程序不然apk根本跑不起来的！！！

1. 检查模块是否存在以及无法frida-Native-hook的原因

使用frida和adb来检查模块是否存在

查看apk是否正常运行：

frida-ps -U
adb shell ps

都可以看见程序正常运行！

查看apk的进程分配的内存空间！！

PS D:\CTF_Study\Reverse\攻防世界\引导模式\难度6\pingpong> adb shell
star2qltechn:/ $ su root
:/ # cat /proc/5167/maps
00010000-00012000 rw-p 00000000 00:00 0
03344000-0b344000 ---p 00000000 00:00 0
0b344000-0b345000 r--p 00000000 08:02 428      /system/lib/arm/nb/libdl.so
0b345000-0b346000 r--p 00000000 08:02 428      /system/lib/arm/nb/libdl.so
0b346000-0b347000 r--p 00000000 00:00 0
0b347000-0b444000 ---p 00000000 00:00 0
0b444000-0b445000 r--p 00000000 08:02 434      /system/lib/arm/nb/ld-android.so
0b445000-0b446000 r--p 00000000 08:02 434      /system/lib/arm/nb/ld-android.so
0b446000-0b447000 r--p 00000000 00:00 0
0b447000-0b544000 ---p 00000000 00:00 0
0b544000-0b548000 r--p 00000000 08:12 918103   /data/app/com.geekerchina.pingpongmachine-4SDV24S62H_wjn0f4-HD8A==/lib/arm/libpp.so
0b548000-0b549000 r--p 00003000 08:12 918103   /data/app/com.geekerchina.pingpongmachine-4SDV24S62H_wjn0f4-HD8A==/lib/arm/libpp.so
0b549000-0b54a000 rw-p 00004000 08:12 918103   /data/app/com.geekerchina.pingpongmachine-4SDV24S62H_wjn0f4-HD8A==/lib/arm/libpp.so
0b54a000-0b644000 ---p 00000000 00:00 0
0b644000-0b664000 r--p 00000000 08:02 423      /system/lib/arm/nb/libm.so
0b664000-0b665000 r--p 00000000 00:00 0
0b665000-0b666000 r--p 00020000 08:02 423      /system/lib/arm/nb/libm.so
0b666000-0b667000 rw-p 00021000 08:02 423      /system/lib/arm/nb/libm.so
0b667000-0b744000 ---p 00000000 00:00 0
...
0d3e3000-0d3e5000 rw-p 00000000 00:00 0        [anon:.bss]
0d3e5000-0d3e8000 rwxp 00000000 00:00 0
0d3e8000-11348000 rwxp 00000000 00:00 0        [anon:Mem_0x20000000]
11348000-1134c000 rwxp 00000000 00:00 0
12c00000-22c00000 rw-p 00000000 00:05 8647     /dev/ashmem/dalvik-main space (region space) (deleted)
56555000-56559000 r-xp 00000000 08:02 1586     /system/bin/app_process32
5655a000-5655b000 r--p 00004000 08:02 1586     /system/bin/app_process32
5655b000-5655c000 rw-p 00000000 00:00 0        [heap]
70a69000-70c8e000 rw-p 00000000 08:12 917520   /data/dalvik-cache/x86/system@framework@boot.art
70c8e000-70ca4000 r--p 00225000 08:12 917520   /data/dalvik-cache/x86/system@framework@boot.art
70ca4000-70d9b000 rw-p 00000000 08:12 917526   /data/dalvik-cache/x86/system@framework@boot-core-libart.art
70d9b000-70dad000 r--p 000f7000 08:12 917526   /data/dalvik-cache/x86/system@framework@boot-core-libart.art
70dad000-70dde000 rw-p 00000000 08:12 917532   /data/dalvik-cache/x86/system@framework@boot-conscrypt.art
70dde000-70de1000 r--p 00031000 08:12 917532   /data/dalvik-cache/x86/system@framework@boot-conscrypt.art
70de1000-70e0e000 rw-p 00000000 08:12 917538   /data/dalvik-cache/x86/system@framework@boot-okhttp.art
....

确实发现了libpp.so文件确实存在于内存空间！！但为啥frida找不到呢？

0b544000-0b548000 r--p 00000000 08:12 918103   /data/app/com.geekerchina.pingpongmachine-4SDV24S62H_wjn0f4-HD8A==/lib/arm/libpp.so
0b548000-0b549000 r--p 00003000 08:12 918103   /data/app/com.geekerchina.pingpongmachine-4SDV24S62H_wjn0f4-HD8A==/lib/arm/libpp.so
0b549000-0b54a000 rw-p 00004000 08:12 918103   /data/app/com.geekerchina.pingpongmachine-4SDV24S62H_wjn0f4-HD8A==/lib/arm/libpp.so

发现frida无法遍历到so文件的原因：
使用frida遍历模块试试：
发现确实没有这个libpp.so文件，原因是因为frida遍历模块是通过程序基址开始的，而这个arm架构的so文件被加载在了，程序基址上面的位置！

frida开始遍历的地址是：56555000-56559000 r-xp 00000000 08:02 1586 /system/bin/app_process32
而arm的so文件的地址是：0b544000-0b548000 r--p 00000000 08:12 918103 /data/app/com.geekerchina.pingpongmachine-4SDV24S62H_wjn0f4-HD8A==/lib/arm/libpp.so
这里就是frida遍历到的数据：

app_process32
libandroid_runtime.so
libbinder.so
libcutils.so
libhwbinder.so
liblog.so
libnativeloader.so
...
linux-vdso.so.1
linker

用来遍历模块的js脚本！

setTimeout(function () {
	Java.perform(function () {
        //遍历模块找基址
        Process.enumerateModules({
            onMatch: function (exp) {
                if (exp.name) {
                    send('enumerateModules find');
                    send(exp.name + "|" + exp.base + "|" + exp.size + "|" + exp.path);
                    send(exp);
                    return 'stop';
                }
            },
            onComplete: function () {
                send('enumerateModules stop');
            }
        });
    }
},2000);

使用IDA动态调试和adb来检查模块是否存在

教程：

IDA调试Android的so文件(SWPU 2019-easyapp)-CSDN博客
ARM学习之动态调试ida_ida arm版本-CSDN博客
去动态调试之后发现IDA确实可以找到模块但是会不断报错，无法调试，大概是因为模拟器已经将arm转为x86架构的汇编代码，导致ida调试失败！！！

无法frida-Native-hook的原因

原因是：

模拟器的架构是x86的所以会对arm架构的so文件进行转译成x86架构的
frida无法找到模块的原因是因为arm的so文件并未跟随apk进程的创建而创建，而是在调用之后才被转译进入内存中，而且是重新开辟了一片空间来存储arm的so文件的代码
IDA之所以可以找到模块是由于它调用的是cat /proc/<pid>/maps来查找模块的，而且arm的so文件也是最后才被加载的，无法调试的原因是因为arm架构的指令已经被转译成了x86架构导致一直报错
最后使用frida通过手动方法查看libpp.so文件的基址去调用方法也报错了，大概也是因为arm架构的指令已经被转译成了x86架构导致一直报错

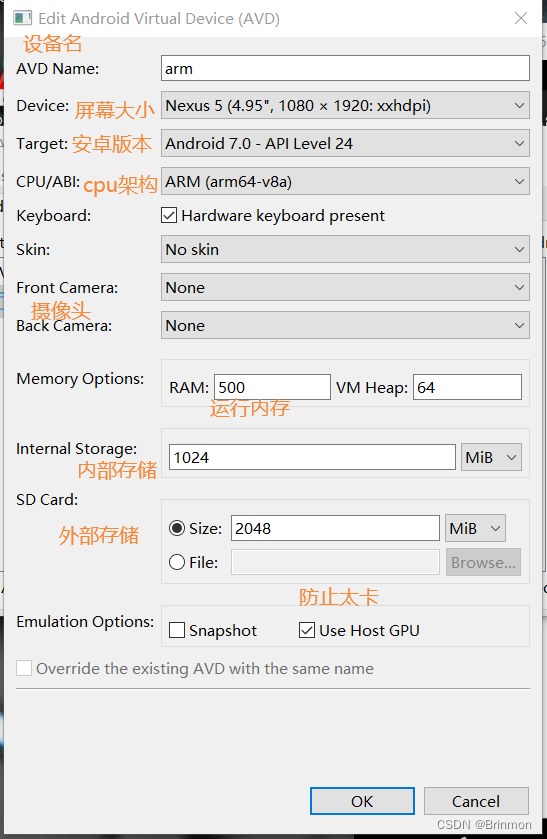

2. 解决方案使用Android官方提供的AVD Manager模拟器下载arm架构模拟器

教程： Android SDK Manager 和 AVD Manager使用（进行安卓虚拟机的配置）_sdk manager是什么-CSDN博客

下载链接：AndroidDevTools - Android开发工具 Android SDK下载 Android Studio下载 Gradle下载 SDK Tools下载

只有安卓7.0才有arm架构的，所以下载这个模拟器！
请添加图片描述

下面可以运行程序检查是否存在libpp.so文件了！

D:\CTF_Study\Reverse\攻防世界\引导模式\难度6\pingpong>adb shell
generic_arm64:/ $ su
generic_arm64:/ # cat /proc/2219/maps
12c00000-12e06000 rw-p 00000000 00:04 2105  /dev/ashmem/dalvik-main space (deleted)
12e06000-15c00000 ---p 00206000 00:04 2105  /dev/ashmem/dalvik-main space (deleted)
22c00000-22c01000 rw-p 00000000 00:04 2106  /dev/ashmem/dalvik-main space 1 (deleted)
22c01000-25c00000 ---p 00001000 00:04 2106  /dev/ashmem/dalvik-main space 1 (deleted)
70411000-70909000 rw-p 00000000 fe:20 35250 /data/dalvik-cache/arm/system@framework@boot.art
e9618000-e9678000 rw-p 00000000 00:04 2324  /dev/ashmem/dalvik-large object space allocation (deleted)
e9678000-e9681000 rw-p 00000000 00:04 2319  /dev/ashmem/dalvik-large object space allocation (deleted)
e9684000-e9688000 r-xp 00000000 fe:20 7128  /data/app/com.geekerchina.pingpongmachine-1/lib/arm/libpp.so
e9688000-e9689000 r--p 00003000 fe:20 7128  /data/app/com.geekerchina.pingpongmachine-1/lib/arm/libpp.so
e9689000-e968a000 rw-p 00004000 fe:20 7128  /data/app/com.geekerchina.pingpongmachine-1/lib/arm/libpp.so
e968a000-e968e000 rw-p 00000000 00:04 2317  /dev/ashmem/dalvik-large object space allocation (deleted)
....

成功找到：

e9684000-e9688000 r-xp 00000000 fe:20 7128  /data/app/com.geekerchina.pingpongmachine-1/lib/arm/libpp.so
e9688000-e9689000 r--p 00003000 fe:20 7128  /data/app/com.geekerchina.pingpongmachine-1/lib/arm/libpp.so
e9689000-e968a000 rw-p 00004000 fe:20 7128  /data/app/com.geekerchina.pingpongmachine-1/lib/arm/libpp.so

进行frida也可以找到目标文件了！！！
成功了！！剩下的就是爆破了

D:\CTF_Study\Reverse\攻防世界\引导模式\难度6\pingpong>frida -U -f com.geekerchina.pingpongmachine -l ./NHook.js
     ____
    / _  |   Frida 16.1.11 - A world-class dynamic instrumentation toolkit
   | (_| |
    > _  |   Commands:
   /_/ |_|       help      -> Displays the help system
   . . . .       object?   -> Display information about 'object'
   . . . .       exit/quit -> Exit
   . . . .
   . . . .   More info at https://frida.re/docs/home/
   . . . .
   . . . .   Connected to Android Emulator 5554 (id=emulator-5554)
Spawned `com.geekerchina.pingpongmachine`. Resuming main thread!
[Android Emulator 5554::com.geekerchina.pingpongmachine ]-> start
message: {'type': 'send', 'payload': 'enumerateModules find'} data: None
message: {'type': 'send', 'payload': 'libpp.so|0xe9684000|24576|/data/app/com.geekerchina.pingpongmachine-1/lib/arm/libpp.so'} data: None
message: {'type': 'send', 'payload': {'name': 'libpp.so', 'base': '0xe9684000', 'size': 24576, 'path': '/data/app/com.geekerchina.pingpongmachine-1/lib/arm/libpp.so'}} data: None
message: {'type': 'send', 'payload': 'enumerateModules stop'} data: None
message: {'type': 'send', 'payload': 'soAddr:0xe9684000'} data: None
message: {'type': 'send', 'payload': 'findExportByName ping():0xe9685309'} data: None
message: {'type': 'send', 'payload': 'findExportByName ping():0xe9685309'} data: None
message: {'type': 'send', 'payload': 'findExportByName pong():0xe9685565'} data: None
message: {'type': 'send', 'payload': 'findExportByName pong():0xe9685565'} data: None
