电子秤信号线的区分

商家一般会给出各条线的具体信息(仅供参考)，为了安全起见，还是需要自己会测量好

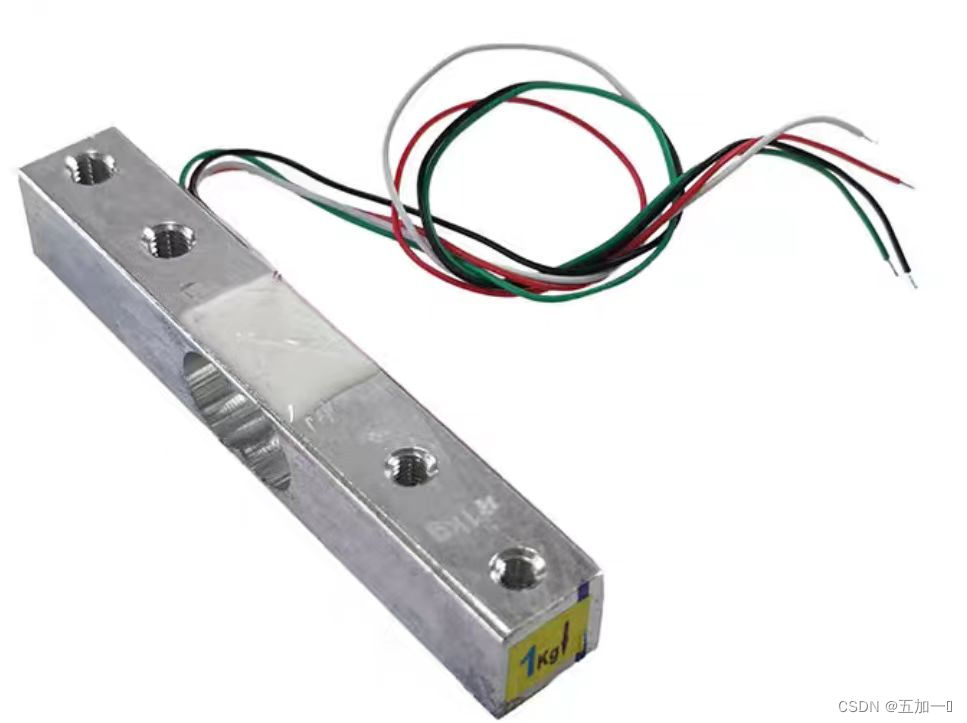

上图中的电子秤结构可以理解为四个电阻（事实上就是四个电阻），结构如下图

可以先在草稿纸上画出如上图所示草图，然后通过四根线分别测出四个电阻的阻值，会发现R1≈R3，R2≈R4，且R2>R1按照上图结构，上下为电源，上正下负；左右为信号线，在测信号线之前先把传感器放正（就是安装时的正放，别倒过来安装），先固定电源负和其中一根信号线，通过自己用手压传感器来看阻值的变化，阻值变大则为正，变小为负

电路原理

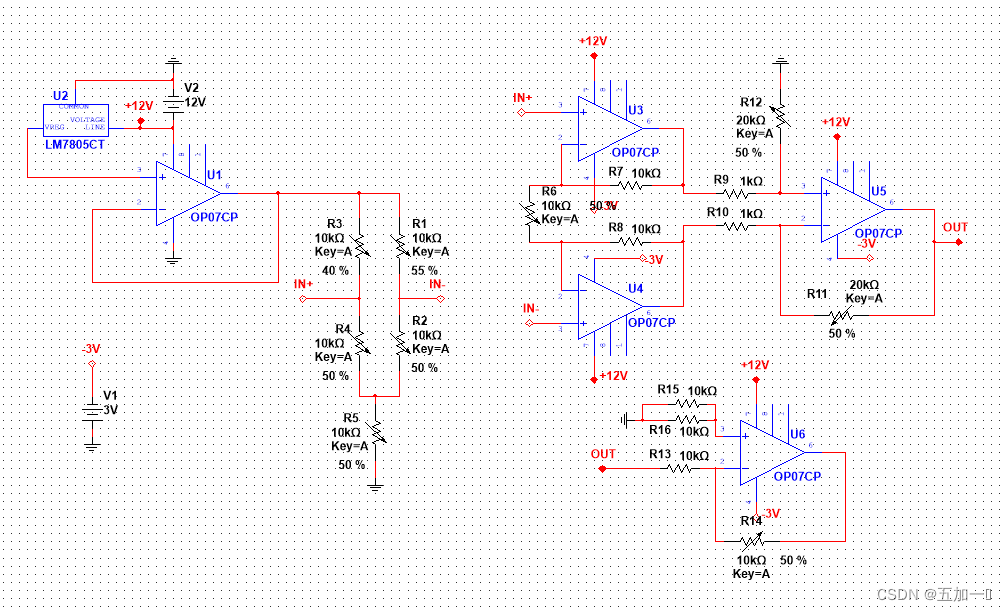

R1，R2，R3，R4组成假设为一个电子秤传感器，通过采集传感器两端的信号，经过差分放大器放大，再记过OP07进行信号放大。

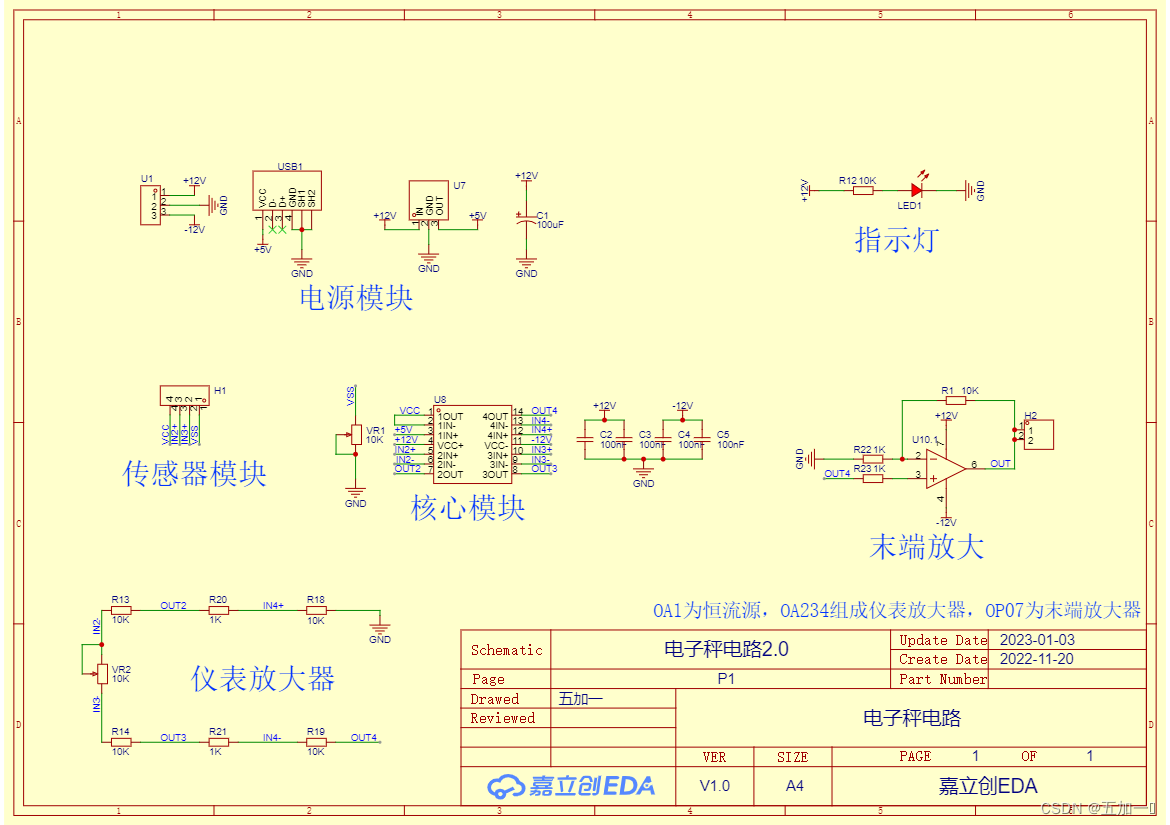

原理图

PCB

效果演示

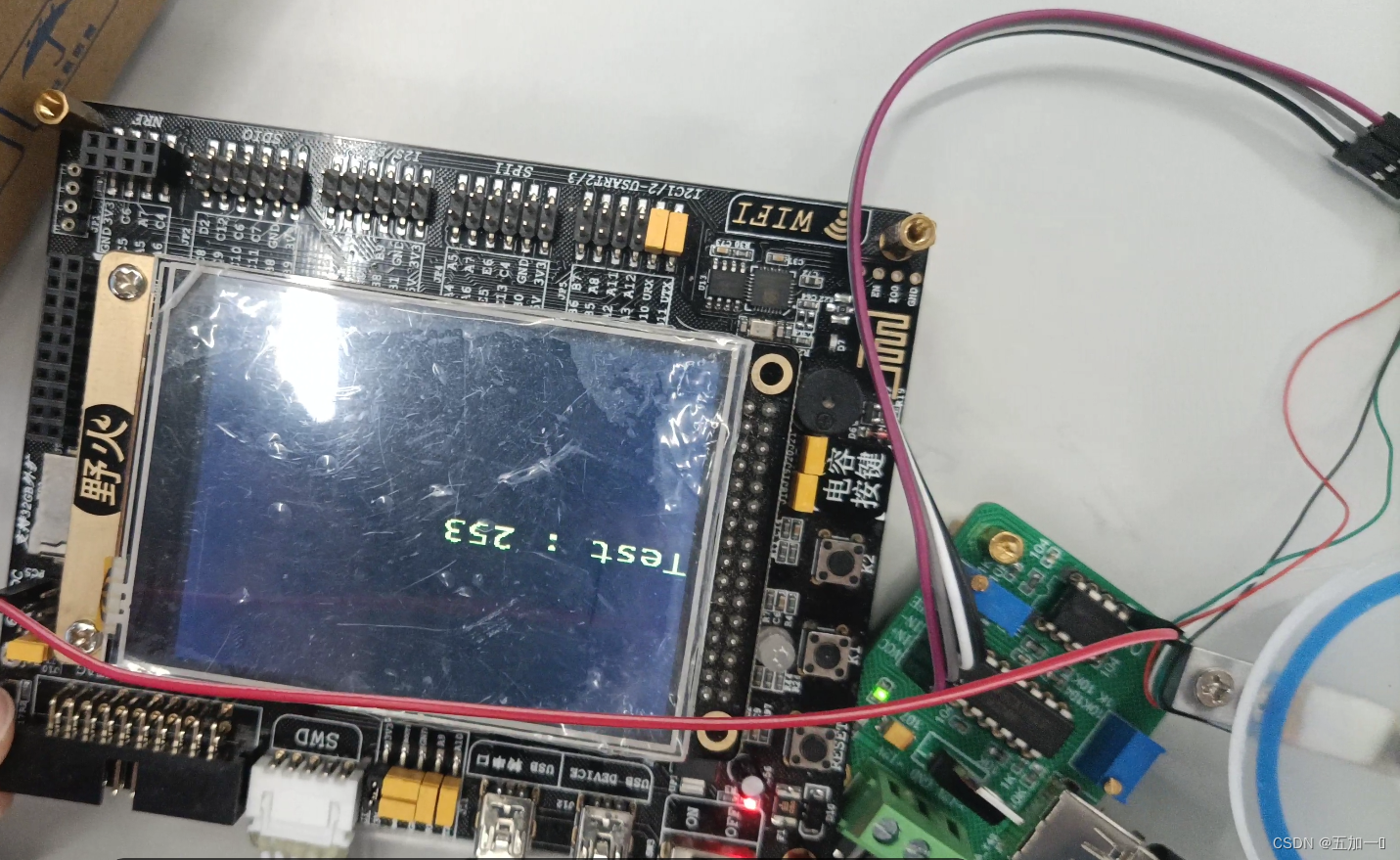

图中显示的253数值是硬件误差，这里懒得软件清零了

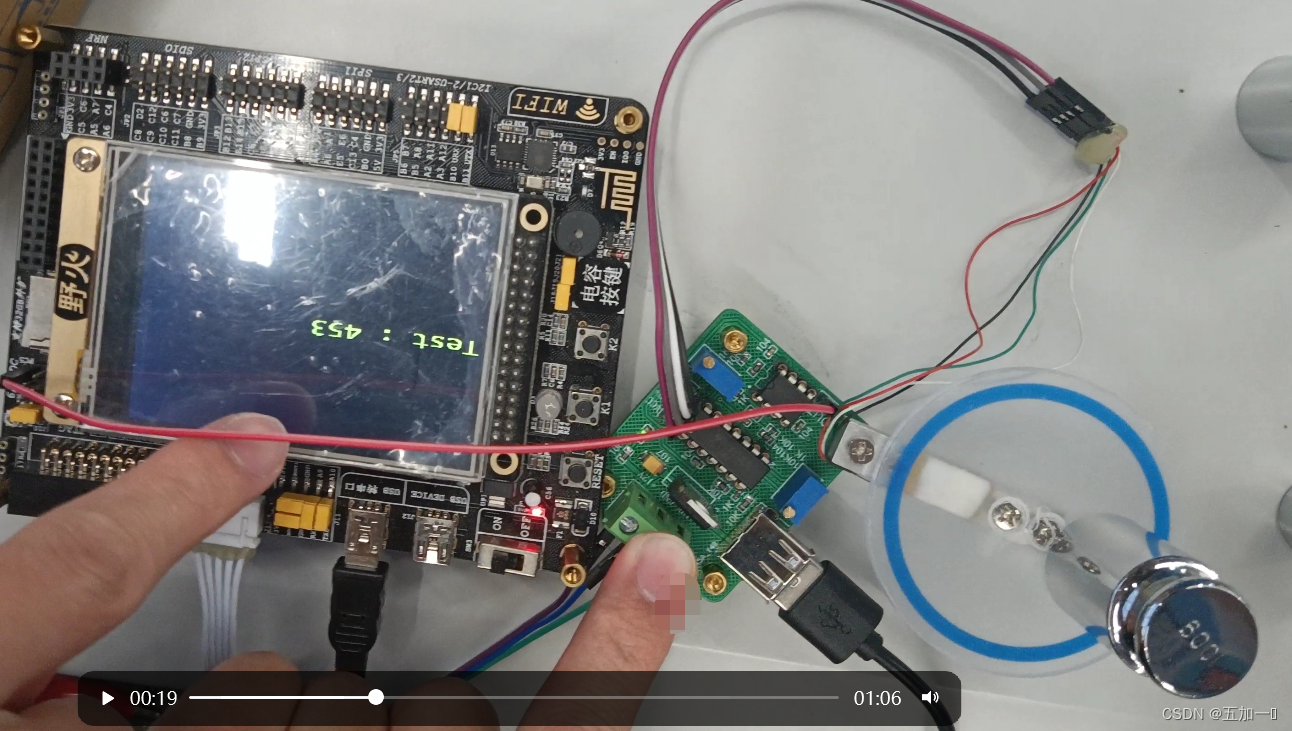

100g砝码（每1克数值变化2）

50g砝码

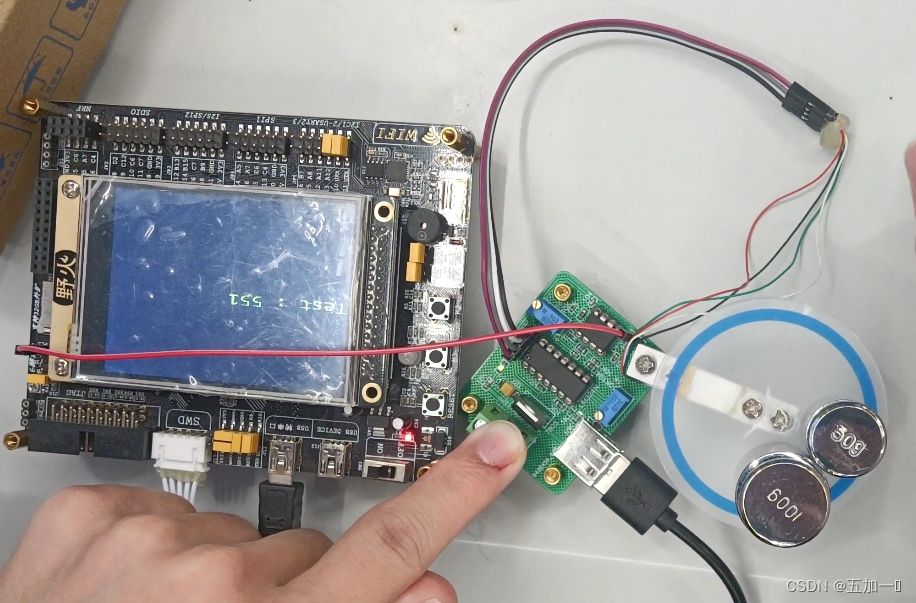

150g砝码

代码基于野火指南者

08_7 ADC采集实验(电子秤电路) https://www.aliyundrive.com/s/PuFbWhx44X8 提取码: m42q 点击链接保存，或者复制本段内容，打开「阿里云盘」APP ，无需下载极速在线查看，视频原画倍速播放。

#include "adc.h"


/**********************************************************
功  能：ADC1初始化配置函数
参  数：无
返回值：无
**********************************************************/
void ADC_Hardware_Init(void)
{
	GPIO_InitTypeDef GPIO_TypeDefStructure;
	ADC_InitTypeDef ADC_TypeDefStructure;
	NVIC_InitTypeDef NVIC_InitStructure;
	//开启时钟
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC|RCC_APB2Periph_ADC1,ENABLE);

	GPIO_TypeDefStructure.GPIO_Pin = GPIO_Pin_5;//选择端口
	GPIO_TypeDefStructure.GPIO_Mode = GPIO_Mode_AIN; //模拟输入
	GPIO_Init(GPIOC,&GPIO_TypeDefStructure);//初始化配置

	// 配置中断优先级
	NVIC_InitStructure.NVIC_IRQChannel = ADC1_2_IRQn;
	NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0;
	NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0;
	NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
	NVIC_Init(&NVIC_InitStructure);

	/*****************  ADC设置  ******************/
	// 配置ADC时钟为PCLK2的8分频，即9MHz
	RCC_ADCCLKConfig(RCC_PCLK2_Div8);


	ADC_TypeDefStructure.ADC_Mode = ADC_Mode_Independent;//独立模式
	ADC_TypeDefStructure.ADC_ScanConvMode = DISABLE;// 禁止扫描模式，多通道才要，单通道不需要
	ADC_TypeDefStructure.ADC_ContinuousConvMode = ENABLE;//连续转换
	ADC_TypeDefStructure.ADC_ExternalTrigConv = ADC_ExternalTrigConv_None;//禁止触发检测
	ADC_TypeDefStructure.ADC_DataAlign = ADC_DataAlign_Right;//转换结果右对齐
	ADC_TypeDefStructure.ADC_NbrOfChannel = 1;//1个转换在序列规则中
	ADC_Init(ADC1,&ADC_TypeDefStructure);//初始化配置

	ADC_Cmd(ADC1,ENABLE);//ADC使能
}


/**********************************************************
功  能：ADC采集函数
参  数：无
返回值：最近一次的转换结果
**********************************************************/
uint16_t ADC_Collect(void)
{
	ADC_RegularChannelConfig(ADC1,ADC_Channel_15,1,ADC_SampleTime_55Cycles5);//ADCX,ADC通道，规则序列， 采样时间
	ADC_SoftwareStartConvCmd(ADC1,ENABLE);//开启软件ADC1功能
	while(ADC_GetFlagStatus(ADC1,ADC_FLAG_EOC) == RESET);//等待转换结束
	return ADC_GetConversionValue(ADC1);//返回最近一次转换结果
}


/**********************************************************
功  能：通过LCD显示转换结果
参  数：无
返回值：无
**********************************************************/
void Display_result(void)
{

	adcx = ADC_Collect();
	sprintf(show,"Test T:%4d",adcx);
	ILI9341_DispStringLine_EN(LINE(4),show);
	Delay_ms(500);

}
