grafana+prometheus+tomcat 监控tomcat

一、前提

1、tomcat作为java项目首选的部署容器。但是，在做测试，或者是在运维管理生产服务器的时候，想要监控tomcat的实时运行情况，却不是那么容易的

2、grafana（已安装和prometheus在同一台）-->前端数据展示

3、prometheus（已安装）-->实时数据库存储数据

二、获取jvm_exporter

（1）浏览器访问：

https://repo1.maven.org/maven2/io/prometheus/jmx/jmx_prometheus_javaagent/

（2）页面中显示了多个版本，可以根据自己需要选择版本，找到你需要的jar包下载地址：

https://repo1.maven.org/maven2/io/prometheus/jmx/jmx_prometheus_javaagent/0.14.0/jmx_prometheus_javaagent-0.14.0.jar

（3）进入tomcat服务器，执行下面命令，下载jvm_exporter:

http://wget https://repo1.maven.org/maven2/io/prometheus/jmx/jmx_prometheus_javaagent/0.14.0/jmx_prometheus_javaagent-0.14.0.jar

（4）拷贝下载的jar包，到tomcat的bin文件夹中

三、配置tomcat.yaml文件

在tomcat的bin文件夹下，新建tomcat.yaml文件，黏贴

---
lowercaseOutputLabelNames: true
lowercaseOutputName: true
rules:
- pattern: 'Catalina<type=GlobalRequestProcessor, name=\"(\w+-\w+)-(\d+)\"><>(\w+):'
  name: tomcat_$3_total
  labels:
    port: "$2"
    protocol: "$1"
  help: Tomcat global $3
  type: COUNTER
- pattern: 'Catalina<j2eeType=Servlet, WebModule=//([-a-zA-Z0-9+&@#/%?=~_|!:.,;]*[-a-zA-Z0-9+&@#/%=~_|]), name=([-a-zA-Z0-9+/$%~_-|!.]*), J2EEApplication=none, J2EEServer=none><>(requestCount|maxTime|processingTime|errorCount):'
  name: tomcat_servlet_$3_total
  labels:
    module: "$1"
    servlet: "$2"
  help: Tomcat servlet $3 total
  type: COUNTER
- pattern: 'Catalina<type=ThreadPool, name="(\w+-\w+)-(\d+)"><>(currentThreadCount|currentThreadsBusy|keepAliveCount|pollerThreadCount|connectionCount):'
  name: tomcat_threadpool_$3
  labels:
    port: "$2"
    protocol: "$1"
  help: Tomcat threadpool $3
  type: GAUGE
- pattern: 'Catalina<type=Manager, host=([-a-zA-Z0-9+&@#/%?=~_|!:.,;]*[-a-zA-Z0-9+&@#/%=~_|]), context=([-a-zA-Z0-9+/$%~_-|!.]*)><>(processingTime|sessionCounter|rejectedSessions|expiredSessions):'
  name: tomcat_session_$3_total
  labels:
    context: "$2"
    host: "$1"
  help: Tomcat session $3 total
  type: COUNTER
- pattern: ".*"

四、修改catalina.sh文件

进入tomcat的bin文件夹，编辑catalina.sh文件，增加如下：

JAVA_OPTS="-javaagent:./jmx_prometheus_javaagent-0.14.0.jar=3088:./tomcat.yaml"

# jmx_prometheus_javaagent-0.14.0.jar 这个根据你自己下载的jvm_export修改
# 30188 监控的端口，自行设置

五、验证tomcat监控

执行./startup.sh 看能否正常启动， 如果没有报错，可以执行

curl -s http://localhost:3088

能正常返回信息，就说明监控正常

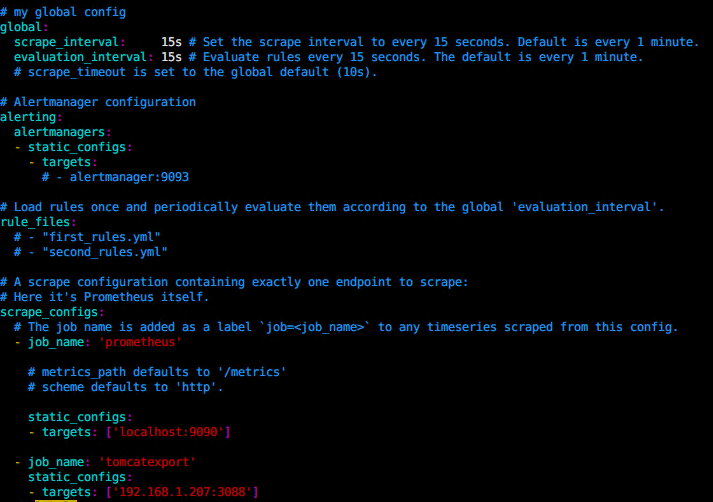

六、修改prometheus.yml文件

在prometheus解压后的文件夹中，找到prometheus.yml文件，编辑，在最后面添加

vim prometheus.yml

- job_name: 'tomcat_export'
  static_configs:
- targets: ['被监控机器ip:3088']

# 30188是前面在tomcat中配置的监控端口

注意：如果被监控的服务器和 安装了prometheus的机器不是同一台，还需要保证机器间网络和防火墙通畅

七、启动prometheus

1、在prometheus解压的文件夹中，执行：./prometheus

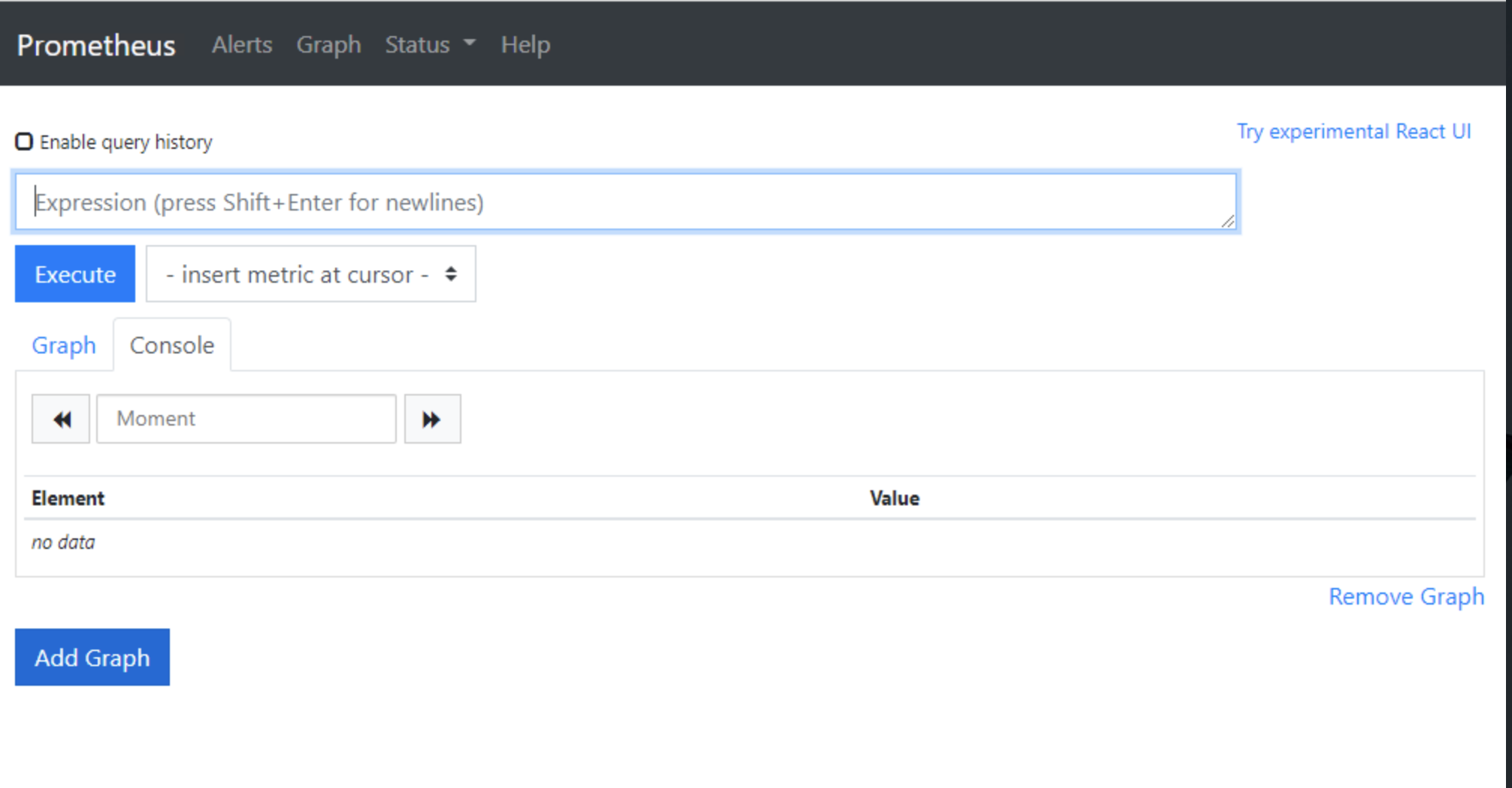

2、验证prometheus

在浏览器中访问：http://prometheus机器ip:9090

注意：prometheus机器的防火墙要开放9090端口，浏览器才能正常访问

想查看prometheus监控jvm信息，可以在界面中执行，jvm_info

八、启动grafana

1、在安装了grafana的机器上，执行：systemctl restart grafana-server

2、配置grafana+prometheus

浏览器访问 http://grafana机器ip:3000， 用admin\admin登录

添加datasource，选择prometheus，配置信息，保存

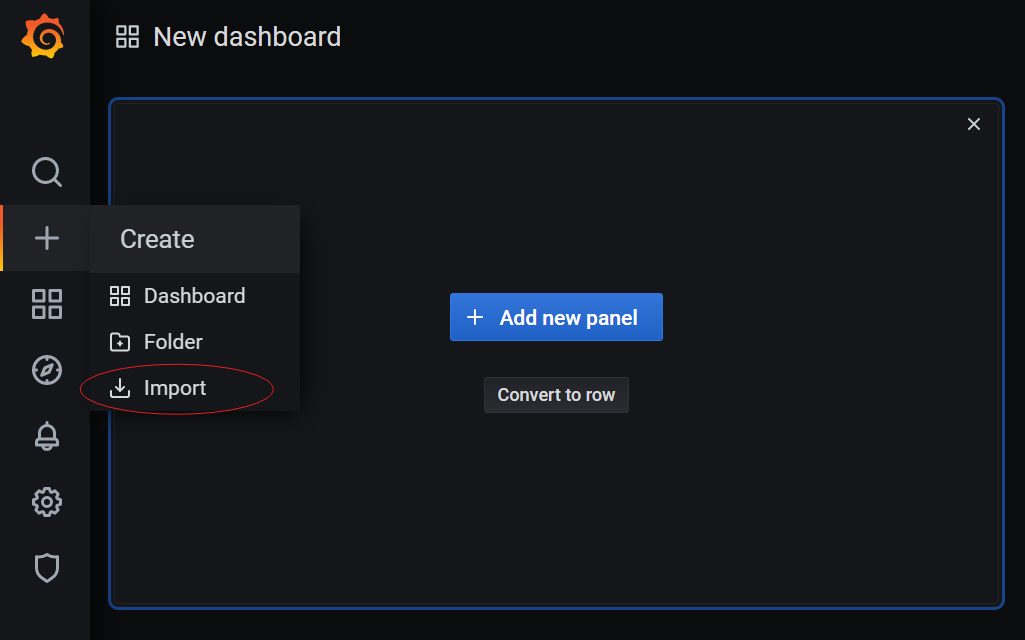

引入模板

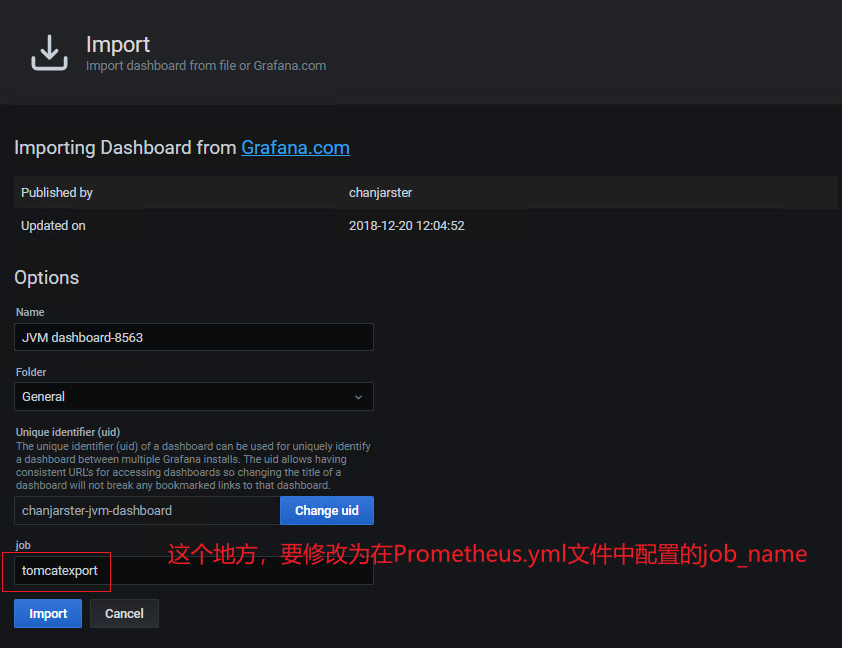

可以输入：8563

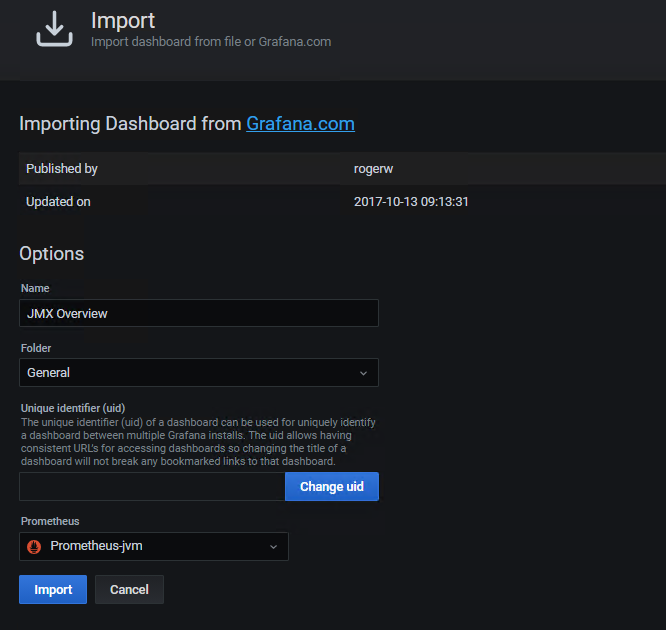

或者可以用：3457
