用Cadence Virtuoso IC617仿真CMOS反相器

一、固定W与L时的输入输出特性

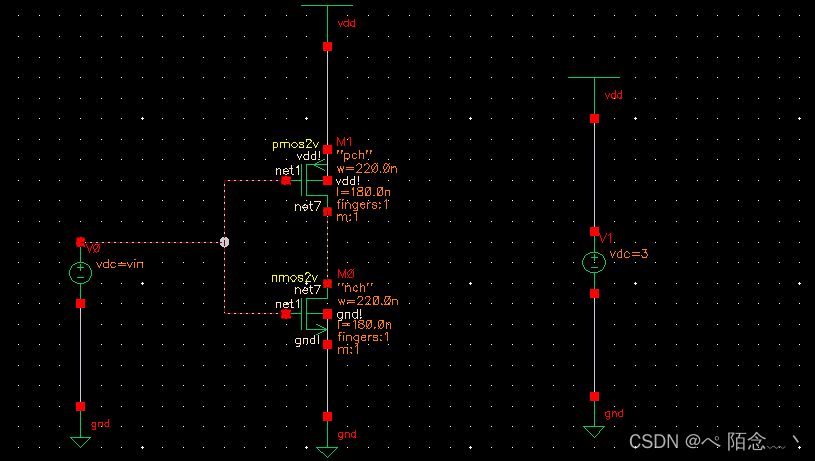

使用第一篇文章中提到的SMIC 0.18um工艺作为原理图使用的工艺，建立如下原理图，用于测量输出电压随输入电压的变化而变化的曲线。VDD由V2控制，设置固定值为3V，输入由V1控制，设置为变量vin。此处设置MOS的W和L为固定值，分别为220nm和180nm。

易错一：此原理图为CMOS反相器，由一个N-MOS和一个P-MOS组成。
易错二：N-MOS的B极连接到GND，P-MOS的B极连接到VDD。

原理图

仿真结果

二、扫描W对输入输出特性的影响

在上一节中，介绍了固定MOS的W与L时，输入与输出的特性。为了直观地观察在不同晶体管尺寸下的电路特性，我们需要用扫描变量的方式来对电路进行仿真。

2.1 原理图

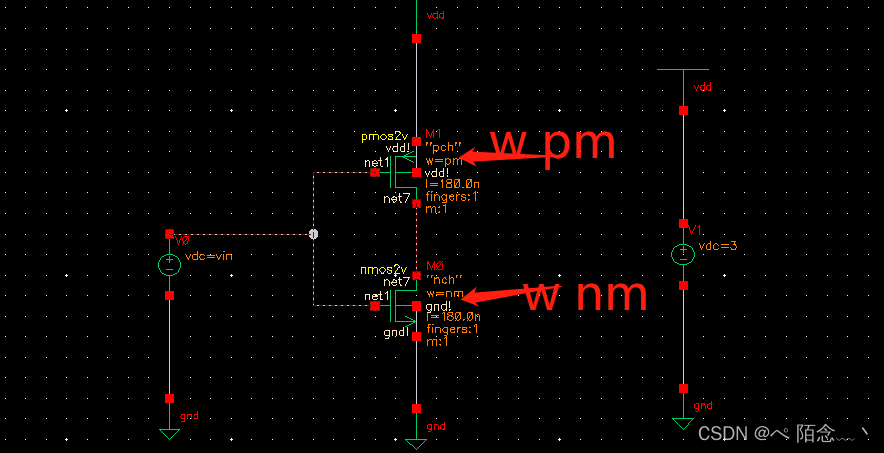

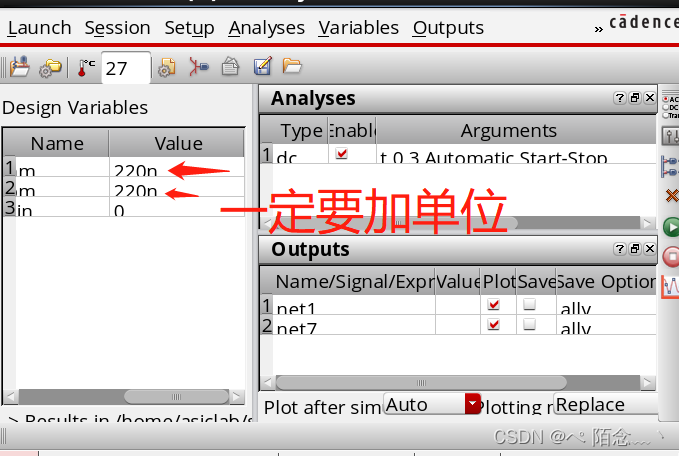

将原理图改成如下图。即，把MOS的W改成变量。这里只记录扫描W的过程，扫描L的过程同理，不再赘述。

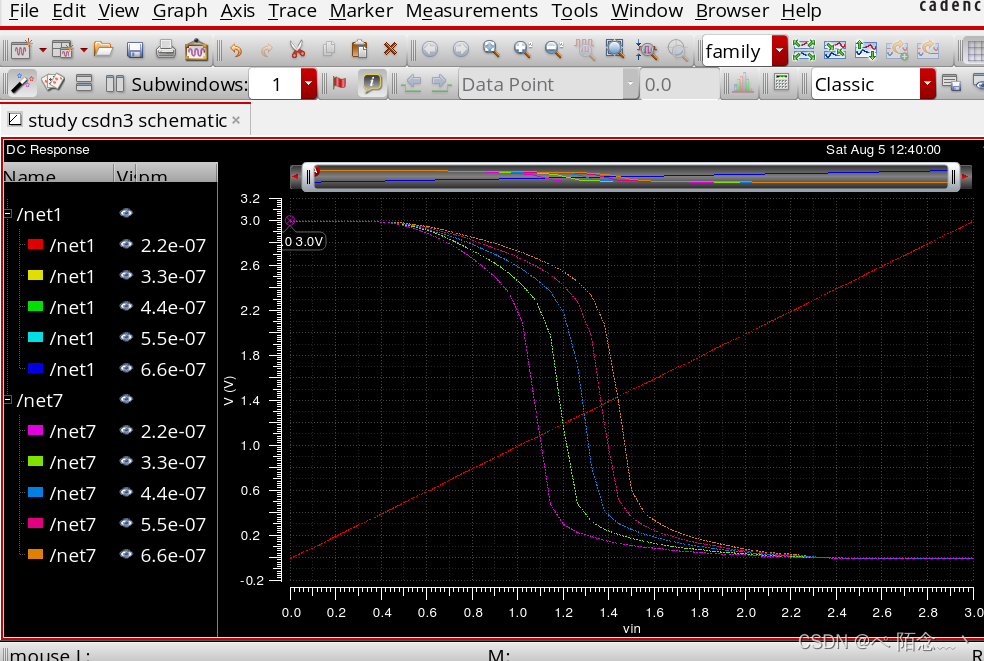

设置扫描N-MOS的W，结果如下。可以看出随着W的变大，输出曲线左移，也就是vin=vout的点左移。

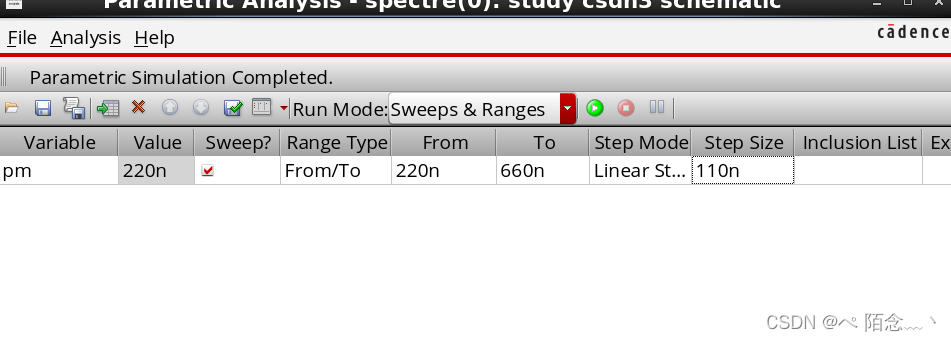

设置扫描P-MOS的W，结果如下。可以看出随着W的变大，输出曲线右移，也就是vin=vout的点右移。

三、输入为方波时的输入输出特性

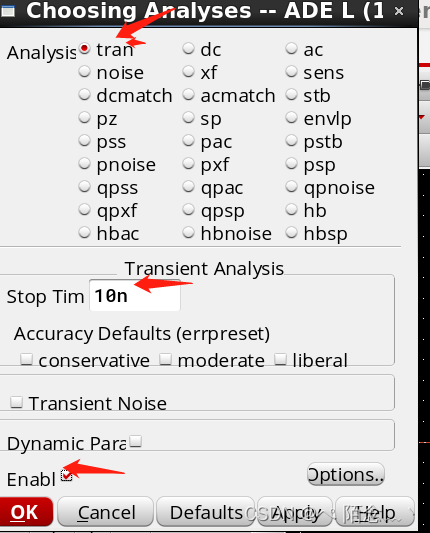

前面记录的都是输入电压作为变量，进行直流DC分析。现在将输入换成方波，进行时域分析。

原理图

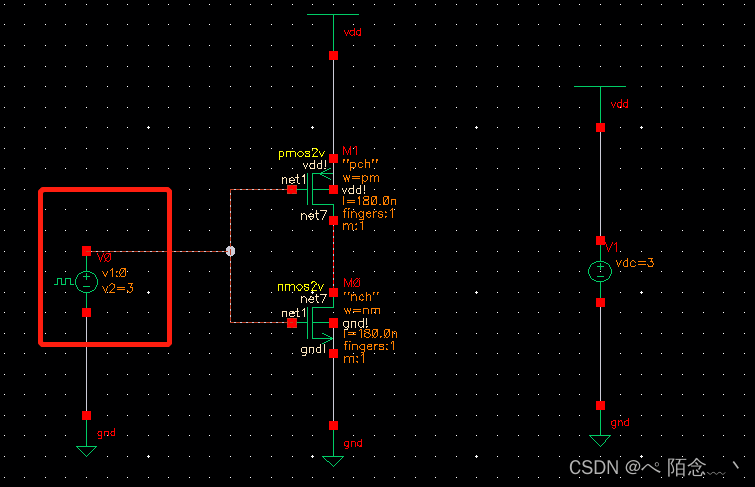

在前面原理图的基础上，将输入电压源V1改成方波输入。具体如下，选取器件库中的vpulse加入原理图中。

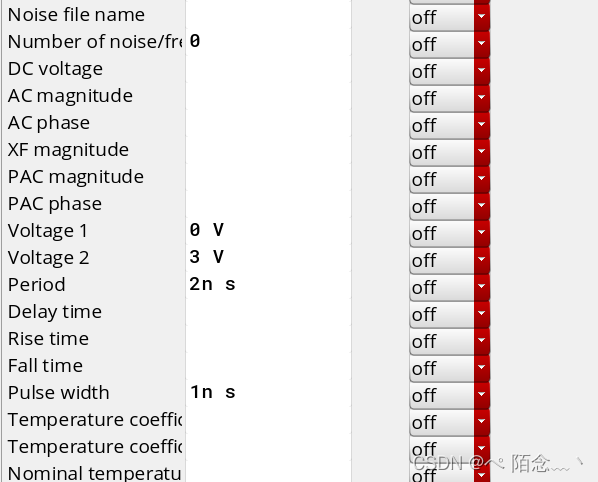

方波信号的参数设置如下。这里主要设置其峰值范围为0-3V，周期为2ns，脉冲宽度为1ns，最终得到一个50%占空比的方波。

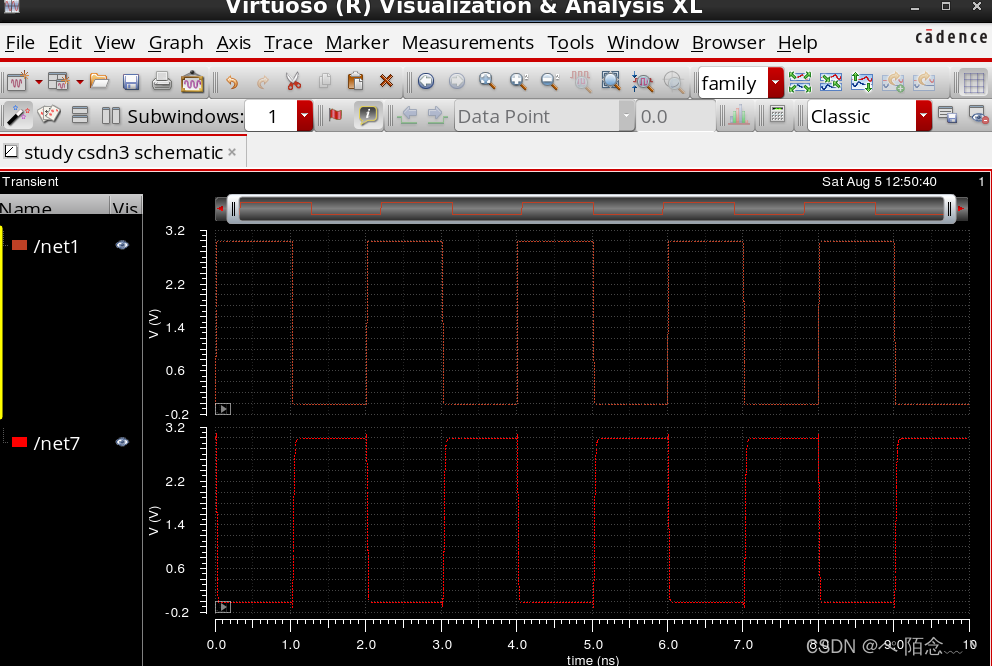

5个周期反向
