STM32F103RCT6开发板设计

        STM32课时，好家伙，老师居然让我们自己画最小系统板来验收实验；经过深思熟虑，我决定对正点的Mini板下手，再经过三次改动后，我得到了一个较好的板子，分享给大家。我是用的时嘉立创专业版画的板子，主要时因为可以白嫖。水友们可以在嘉立创添上自己喜欢的图，当然，在文末的最后我也将最终的下单文件分享出来，方便对于嘉立创不熟悉的朋友可以直接在嘉立创下单助手下板子。

首先是原理图：

        此原理图的元器件型号并不完美，如串口使用的芯片型号是CH340C，而要是想使用CH340G的，需要外接12MHz的晶振，所以仅供实验参考；

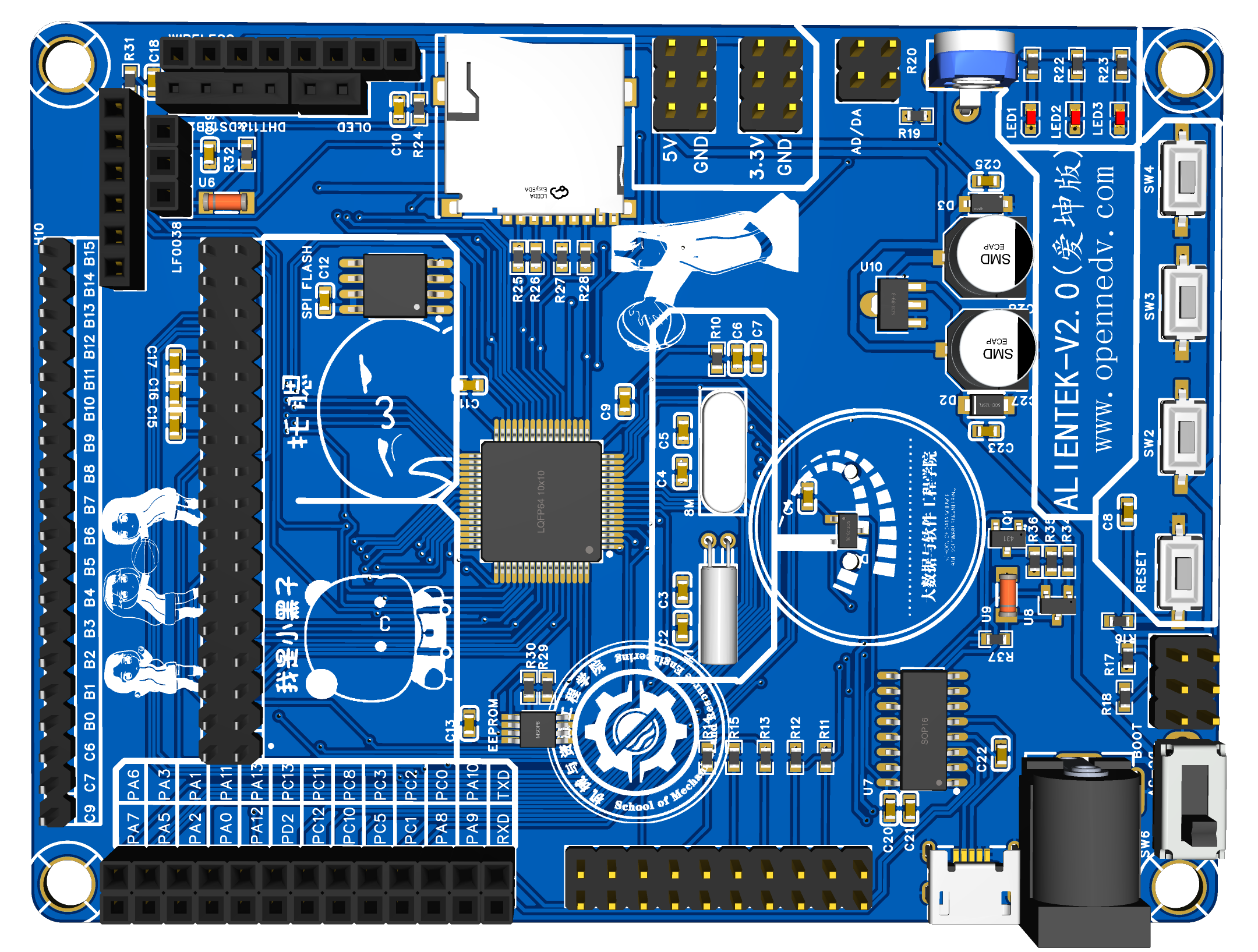

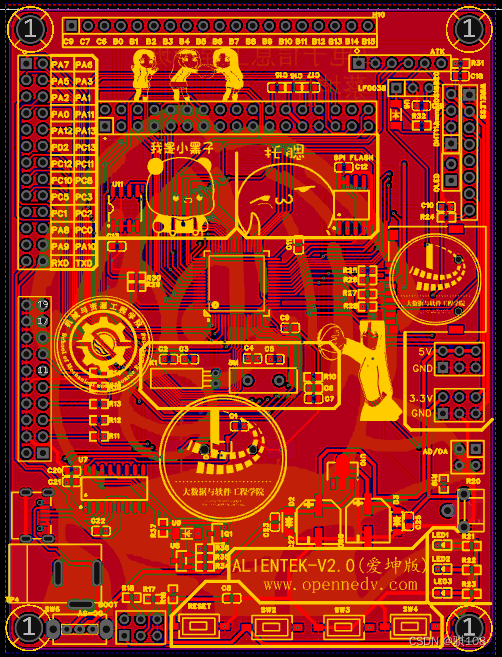

接下来就是PCB和3D效果图

        PCB图中的图案大家可以在我发的嘉立创源文件中改掉，换上自己喜欢的图案。我就不去将图案删掉再发链接出来了。

        在此图中，排针和排母的使用是错误的，至于我为啥没改回来，主要是因为排针和排母的封装一样，所以没改，还有一个原因是，在弄LCD处的排母时，我原先使用的是排母，但当我画完第一版发现排母封装为2*17，而当时的嘉立创我并没找到17*2的排母，只得使用17*2的排针，而现在的版本，无论你搜索2*17或者17*2都是17*2的封装，这也是嘉立创开源元器件封装的一个弊端吧！所以建议大家没必要不要去改排针和排母的封装。而JTAG处是由于没找到其封装，但我已留足位置。

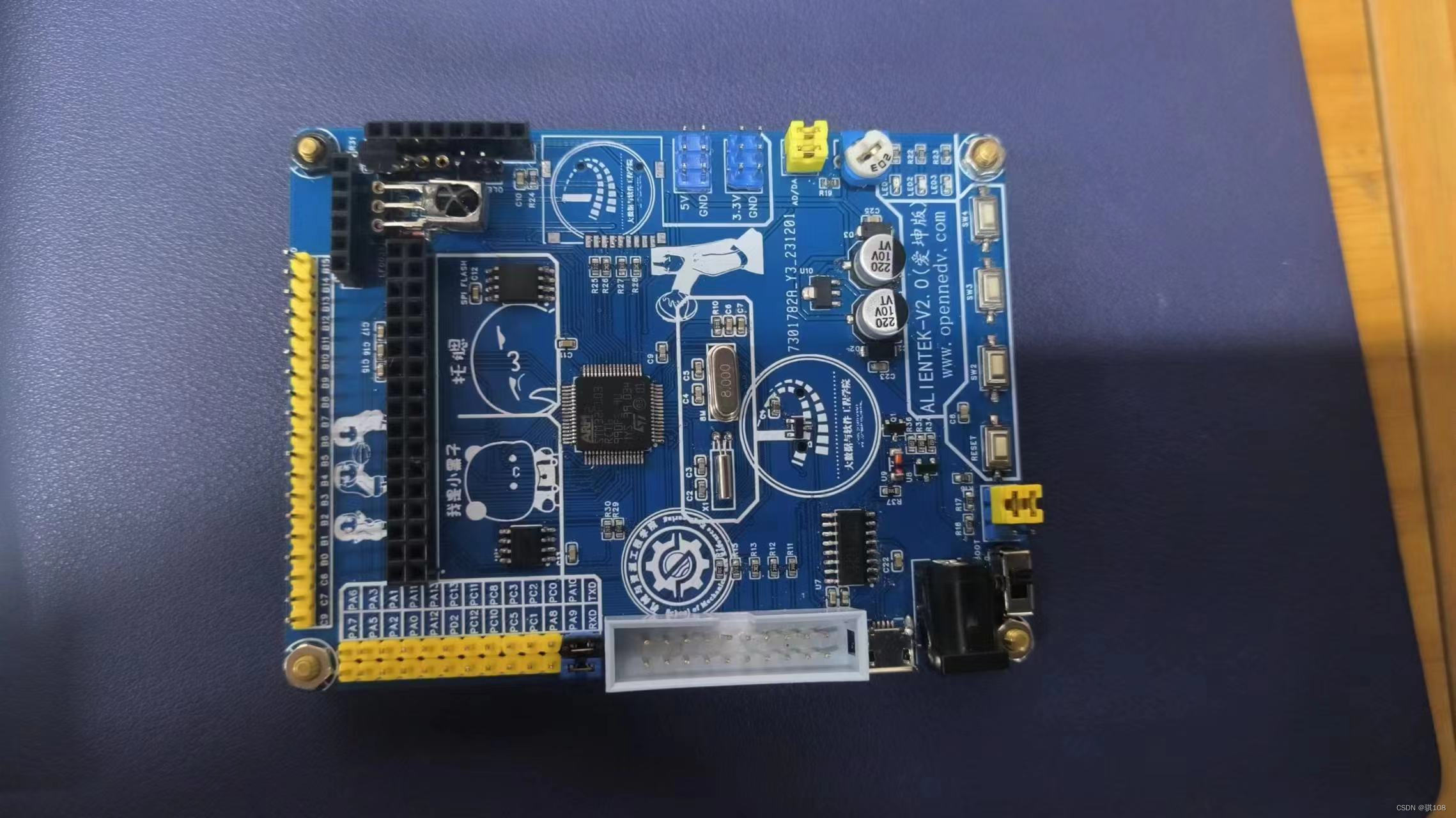

最终是实物图

         由于我觉得排针排母这些要是都为黑色，感觉有点丑，所以使用了一些彩色的，这个大家可以在优信电子购买，由于工程中排针排母并未分清，BOM清单我就不发了，大家可以通过源文件导出。

废话不多说！

最后是链接：

下单文件：百度网盘 请输入提取码

嘉立创工程文件：百度网盘 请输入提取码
