工程制图直线投影练习

第二部分 直线

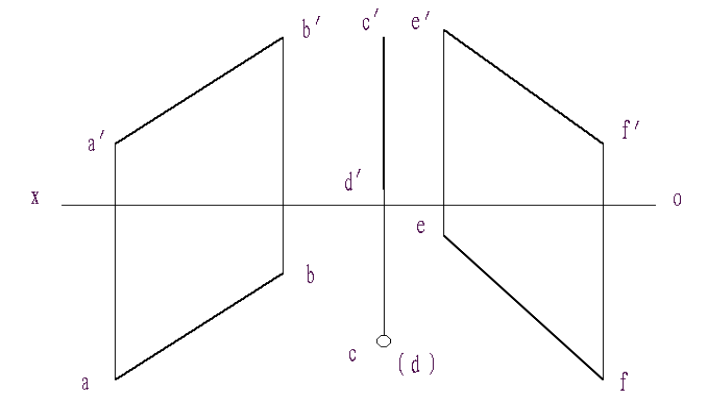

一、作一直线MN平行于直线AB，且与直线CD、EF相交。

​

编辑切换为居中

添加图片注释，不超过 140 字（可选）

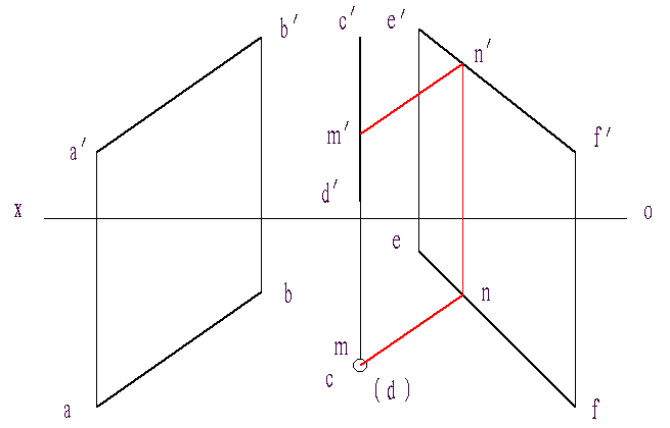

知识点：两直线的相交与平行。因CD为铅垂线所以m也位于直线的水平积聚点，由此作mn∥ab交ef于n点；由n在e′f′得到n′，再由m′n′∥a′b′作出m′n′交c′d′于m′。答案见下图：

​

编辑切换为居中

添加图片注释，不超过 140 字（可选）

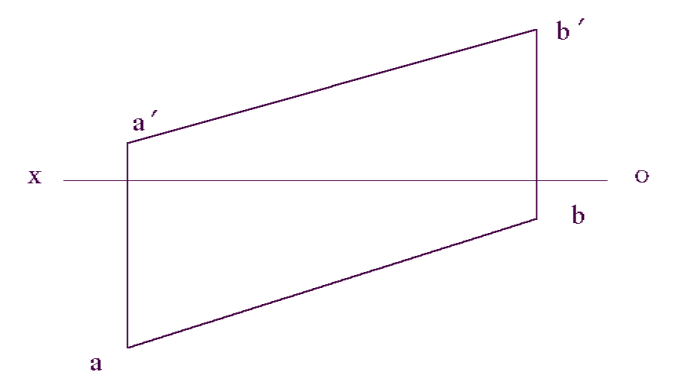

二、已知正平线CD与直线AB相交于点D，AD=20mm，且CD与H面的夹角为30°，CD=20mm，求CD的投影。

​

编辑切换为居中

添加图片注释，不超过 140 字（可选）

提示： 1、用直角三角形法确定AB上的点D，使AD=20mm&#x
