该博客详细分析了一种偏心直动尖端从动件的盘形凸轮机构，涉及凸轮轮廓、基圆、偏距圆的绘制，并运用反转法求解了从动件在凸轮转过90°后的位移S和压力角，同时探讨了从动杆的最大位移h的计算方法。图文并茂地展示了各个步骤，是一篇深入理解凸轮机构运动特性的技术解析文章。

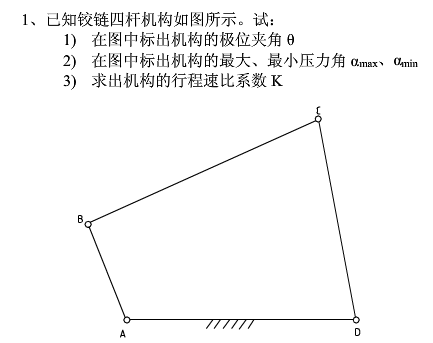

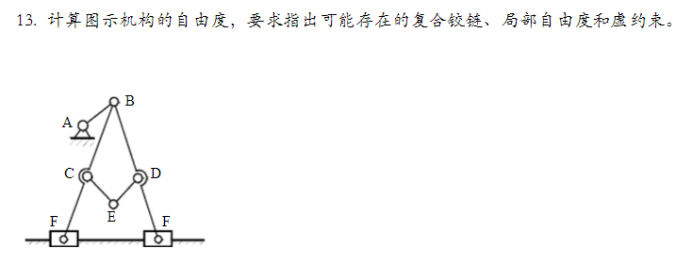

编辑切换为居中
添加图片注释，不超过 140 字（可选）

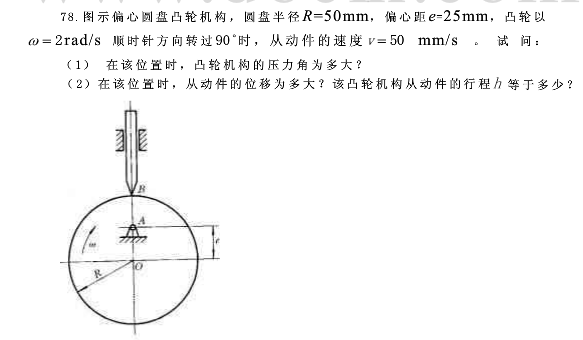

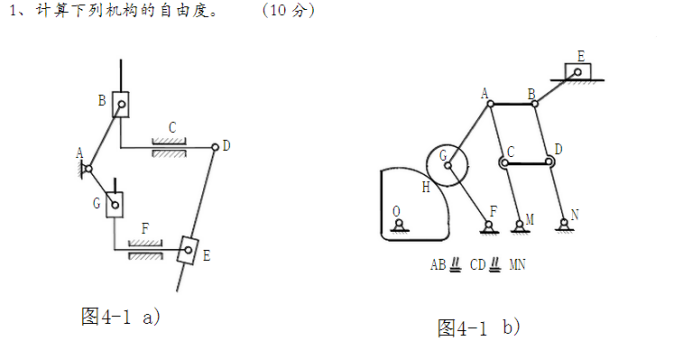

编辑切换为居中
添加图片注释，不超过 140 字（可选）

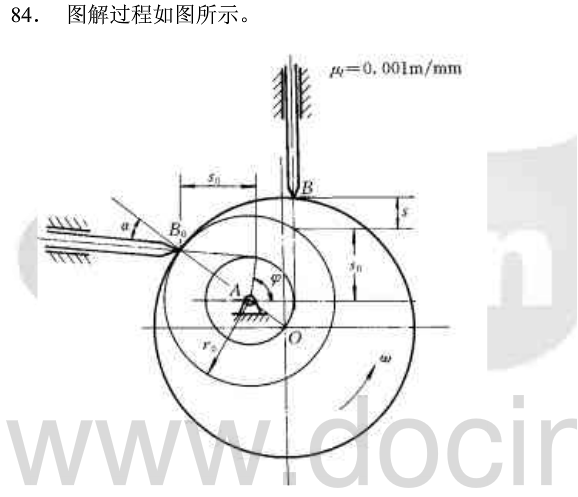

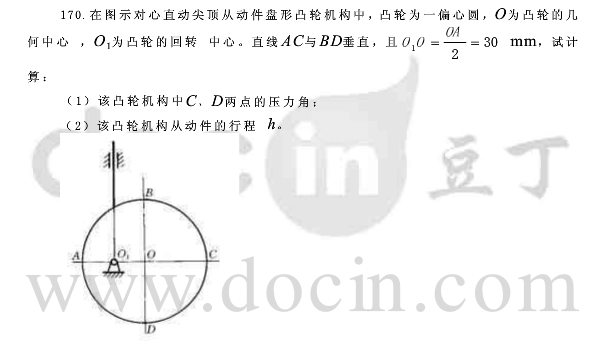

编辑
添加图片注释，不超过 140 字（可选）
编辑
添加图片注释，不超过 140 字（可选）

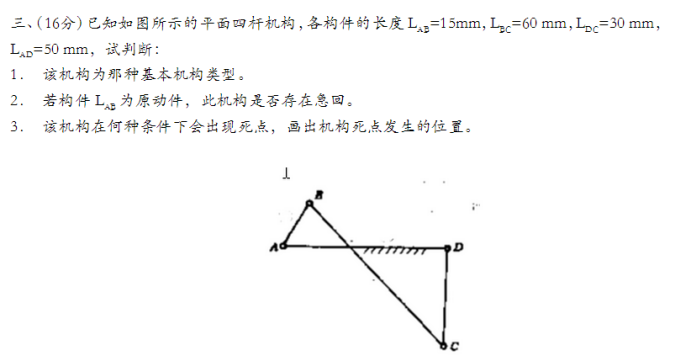

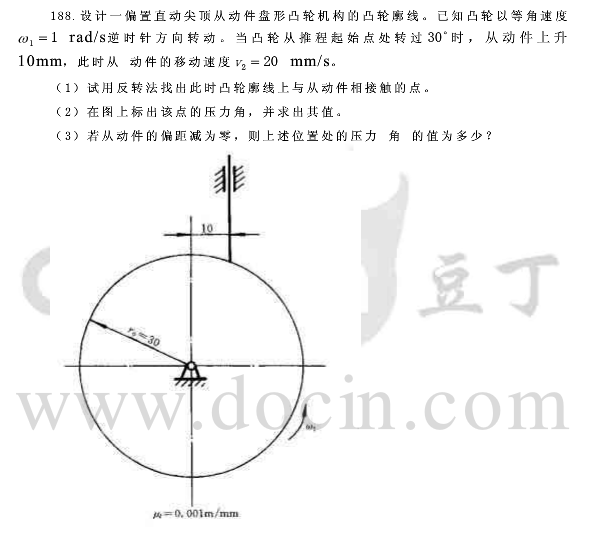

编辑
添加图片注释，不超过 140 字（可选）

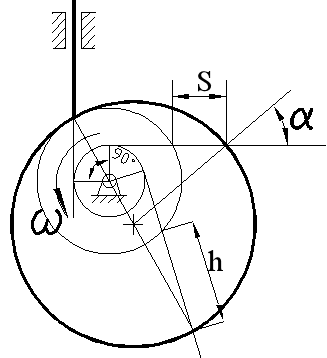

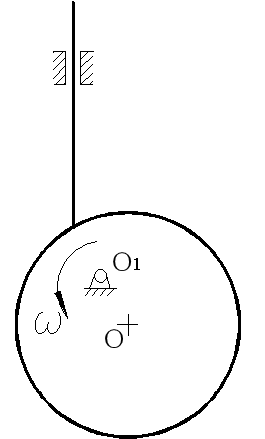

图示偏心直动尖端从动件盘形凸轮机构，凸轮的轮廓为圆形，圆心为O。
(1) 在图上作出凸轮的基圆、偏距圆；
（2）利用反转法原理，求凸轮从图示位置转过90°后，从动件的位移S和压力角

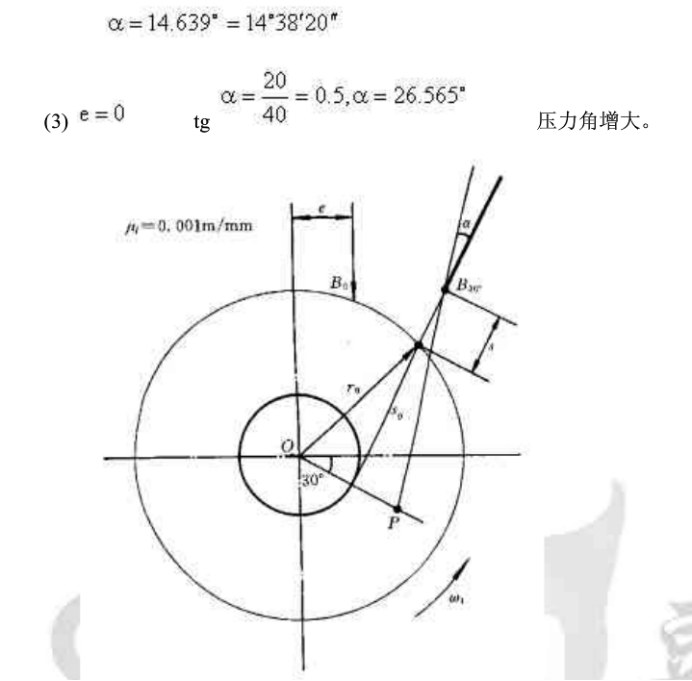

编辑
添加图片注释，不超过 140 字（可选）
；

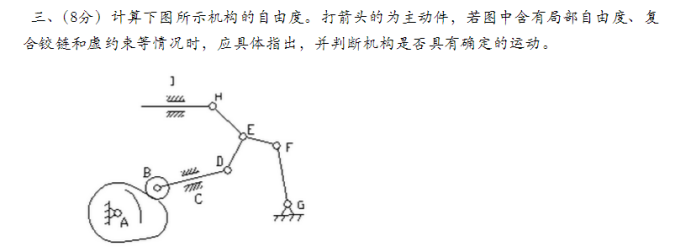

编辑
添加图片注释，不超过 140 字（可选）
（3）在图上求出从动杆的行程h（即最大位移）。
说明：(1) 不必作文字说明，但必须保留作图线；
(2) 位移S、压力角
编辑
添加图片注释，不超过 140 字（可选）
和行程h只需在图上标出，不必度量出数值。
编辑
添加图片注释，不超过 140 字（可选）
编辑
添加图片注释，不超过 140 字（可选）
编辑
添加图片注释，不超过 140 字（可选）
编辑切换为居中
添加图片注释，不超过 140 字（可选）
编辑
添加图片注释，不超过 140 字（可选）
编辑
添加图片注释，不超过 140 字（可选）
编辑
添加图片注释，不超过 140 字（可选）
编辑切换为居中
添加图片注释，不超过 140 字（可选）
编辑切换为居中
添加图片注释，不超过 140 字（可选）
编辑
添加图片注释，不超过 140 字（可选）
编辑切换为居中
添加图片注释，不超过 140 字（可选）
编辑切换为居中
添加图片注释，不超过 140 字（可选）
编辑
添加图片注释，不超过 140 字（可选）
编辑
添加图片注释，不超过 140 字（可选）
编辑
添加图片注释，不超过 140 字（可选）
编辑切换为居中
添加图片注释，不超过 140 字（可选）
编辑切换为居中
添加图片注释，不超过 140 字（可选）
编辑切换为居中
添加图片注释，不超过 140 字（可选）
编辑切换为居中
添加图片注释，不超过 140 字（可选）
