电路分析第二章（电流和电压）

目录

一.电流

1.电流定义

2.电流方向

二.电压

        1.电压定义

        2.电压的极性（方向）

        3.关联参考方向

---

一.电流

1.电流定义

        在电场力作用下，电荷有规则的定向移动形成电流

        1.1 电流大小 -- 电流强度，简称电流



                即 单位时间内通过导通横截面的电荷量。

                电荷单位： 库【仑】（C）

                电流单位： 安 【培】（A）

2.电流方向

        电路中讨论的电流方向只可能 有两个方向：从A到B或从B到A

                实际方向------规定为正电荷运动的方向

                参考方向------假定正电荷运动的方向

若参考方向与实际方向一致，电流为正，反之电流为负值。

参考方向假设说明：
        （1）原则上可任意设定；

        （2）习惯上： 凡是可看出电流方向的，标定此方向为参考方向；对于看不出方向的，可以任意设定

强调：

        （1）在电路图上只标参考方向。电流参考方向是任意指定的，一般用箭头在电路图中标出，也可以用双下标表示： 如  iab表示电流参考方向是由a到b。

        （2）电流是既具有大小又有方向的代数量。在没有设定参考方向的情况下，讨论电流的正负没有意义。

二.电压

        1.电压定义

                电路中电场力将单位正电荷从某点 a 移动到另外一点 b 所做的功，称为两点间的电压。  常用  u(t)、u或U表示。



        2.电压的极性（方向）

                实际极性：规定两点间高电位端为 “+” 极，低电位端为 “-”极。两点电位降低的方向称为电压的方向。

                参考极性：假设的电压的“+” 极性和 “-”极

若参考极性与实际极性一致，电压为正，反之，电压为负值。

        3.关联参考方向

                电流和电压的参考方向可任意假定，而且二者是相互独立

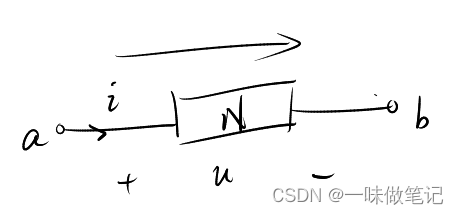

                电流参考方向与电压u的压降方向一致，则称电压u与电流i对该元件是参考方向关联。否则，称u与i对A是非关联的。

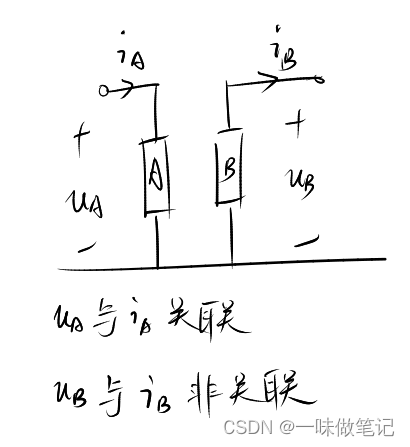

                 关联参考方向判断

                        电流和电压参考方向是否关联，针对某个元件而言，相对而非绝对。



                        强调：

                        （1） 电压的极性可以用双下标，如Uab，表示a端+，b端-。

                        （2）电路图中不标电压参考方向时，默认电流参考方向与电流参考方向关联
