电子图书馆管理系统活动图详解：从UML设计到PlantUML实现

一、活动图概述

       活动图是UML（统一建模语言）中的一种行为图，用于描述系统中的动态流程，即完成某项功能的一系列步骤。在电子图书馆管理系统中，活动图可以帮助我们理解和设计用户从登录到完成图书借阅的整个流程。

       活动图通过展示系统中各个活动的执行顺序和条件分支，使得系统的功能和业务逻辑更加清晰。这对于开发人员理解和实现系统功能，以及测试人员设计测试用例都具有重要意义。

二、活动图绘画分析

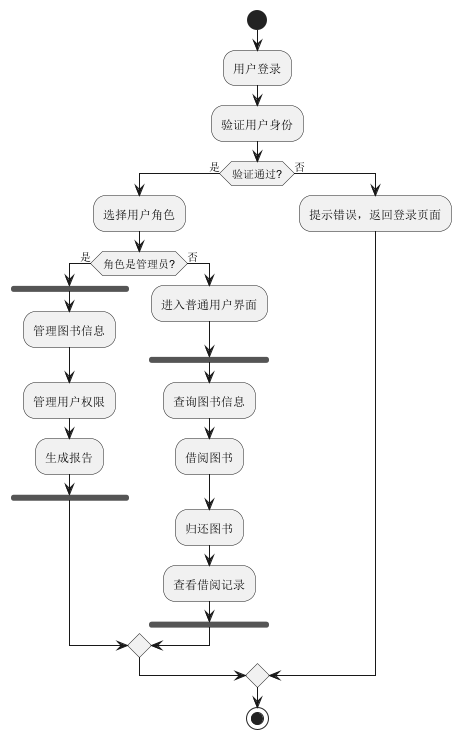

根据提供的电子图书馆管理系统活动图，我们可以分析出以下关键活动和决策点：

1. 用户登录：用户输入凭证进行登录。

2. 验证用户身份：系统验证用户输入的凭证是否正确。

3. 选择用户角色：用户选择自己的角色，如管理员或普通用户。

4. 角色是管理员？：判断用户角色是否为管理员。

   • 如果是，进入管理员功能流程。

   • 如果不是，进入普通用户功能流程。

5. 管理员功能：

   • 管理图书信息

   • 管理用户权限

   • 生成报告

6. 普通用户功能：

   • 查询图书信息

   • 借阅图书

   • 归还图书

   • 查看借阅记录

三、活动图绘画与PlantUML代码实现

下面是用PlantUML绘制电子图书馆管理系统活动图的代码示例：

@startuml
start

:用户登录;
:验证用户身份;
if (验证通过?) then (是)
  :选择用户角色;
  if (角色是管理员?) then (是)
    fork
      :管理图书信息;
      :管理用户权限;
      :生成报告;
    end fork
  else (否)
    :进入普通用户界面;
    fork
      :查询图书信息;
      :借阅图书;
      :归还图书;
      :查看借阅记录;
    end fork
  endif
else (否)
  :提示错误，返回登录页面;
endif

stop
@enduml

代码解析：

1. 使用start和stop表示活动图的起始点和结束点。

2. 使用:表示活动的执行。

3. 使用if和else表示决策点和条件分支。

4. 使用endif表示条件分支的结束。

四、活动图的关键点

通过分析这个电子图书馆管理系统的活动图，我们可以总结出以下几个关键点：

1. 流程的完整性：活动图完整展示了用户从登录到完成图书借阅的整个流程，包括正常流程的各个活动。

2. 决策点的明确性：每个决策点都有明确的条件判断，如用户角色的判断，这有助于理解流程的分支逻辑。

3. 流程的可扩展性：此图可以轻松扩展更多活动和决策点，如添加“预约图书”活动等。

4. 流程的合理性：活动流程逻辑合理，符合电子图书馆管理系统的实际情况。

五、总结

       电子图书馆管理系统虽然是一个复杂的系统，但通过UML活动图的分析，我们可以清晰地理解用户在其生命周期中的各种活动和决策点。活动图特别适合展示这种具有复杂业务流程的系统。

绘制活动图时需要注意：

• 明确活动的执行顺序和条件分支。

• 合理标注决策点的条件判断。

• 保持图表简洁的同时不丢失关键信息。

PlantUML作为一种文本化绘图工具，非常适合快速绘制和修改这类UML图，便于版本控制和团队协作。通过代码生成的图表也具有良好的一致性和可维护性。

理解这样的活动图不仅有助于系统设计，对于后续的编码实现和系统维护都有重要指导意义。希望本文对您理解UML活动图及其应用有所帮助！
