实验题目
实验4:动态路由协议的配置。
实验目的
1) 熟悉路由器工作原理和机制;
2) 巩固动态路由理论;
3) 设计简单网络结构;
4) 规划 IP 地址、子网掩码和网关。
实验任务
1) 设计网络拓扑结构;
2) 正确规划 IP 地址、子网掩码和网关;
3) 掌握动态路由配置指令;
4) 掌握如何分析路由表。
实验设备
1.所用设备: PC 机
2.消耗性器材:无
实验环境
Packet Tracer 5.0
实验步骤
动态路由的配置

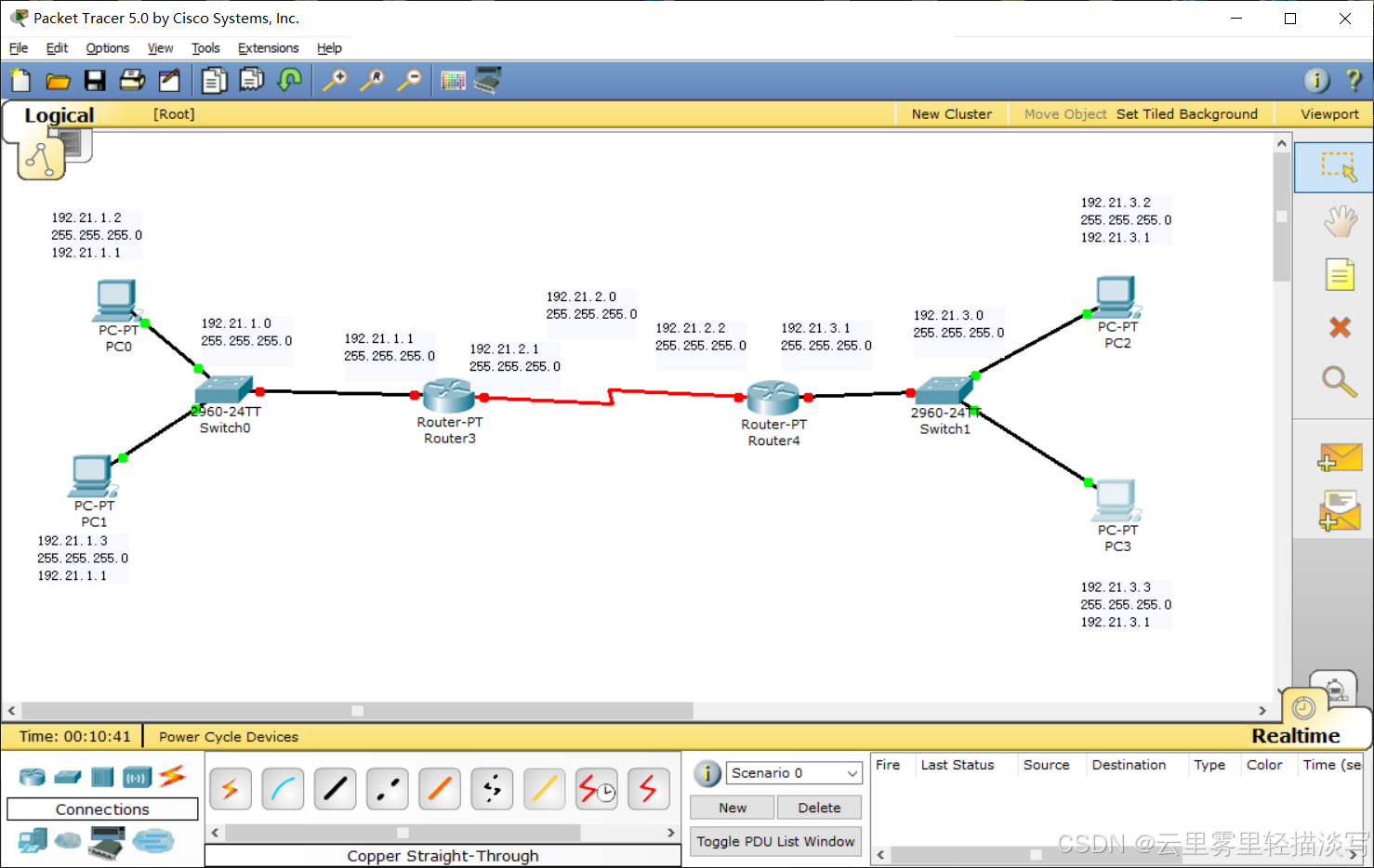

建立如上所示的拓扑结构,现在需要完成的就是让所有主机之间互相 ping 通。
具体配置如下:
配置路由器 R1

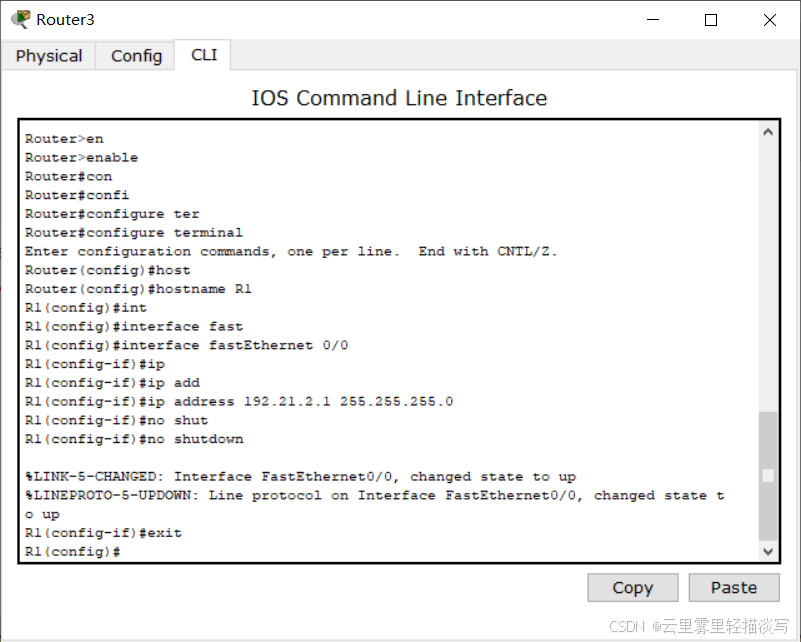

1. 配置接口 fastEthernet 0/0Router>enable
Router# configure terminal
Router(config)#hostname R1
R1(config)#interface fastEthernet 0/0
R1(config-if)#ip address 192.168.1.1 255.255.255.0
R1(config-if)#no shutdown
R1(config-if)#exit

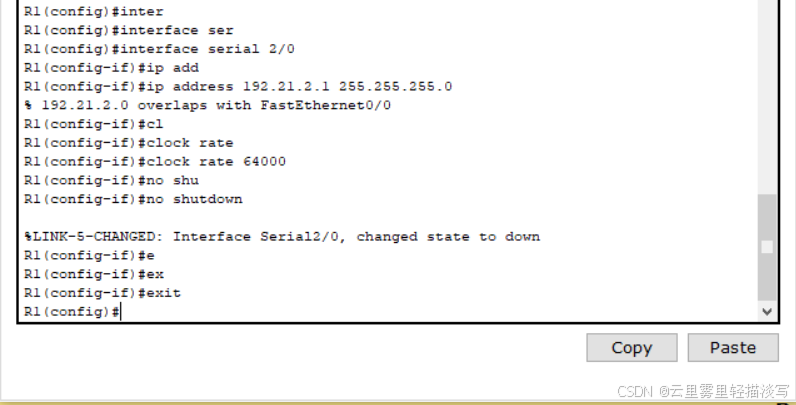

2.配置接口 serial 2/0
R1(config)#interface serial 2/0
R1(config-if)#ip address 192.168.2.1 255.255.255.0
R1(config-if)#clock rate 64000
R1(config-if)#no shutdown
R1(config-if)#exit
配置路由器 R2

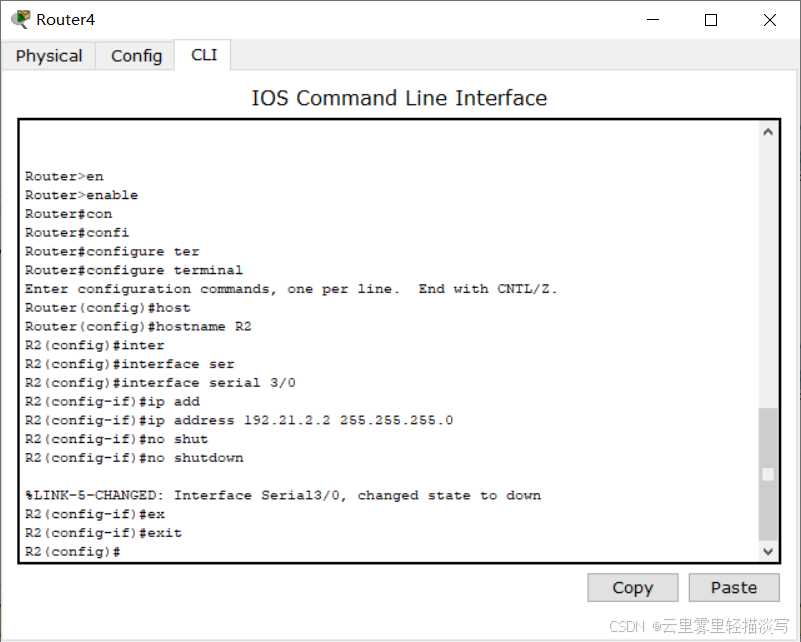

1. 配置接口 serial3/0
Router>enable
Router# configure terminal
Router(config)#hostname R2
R2(config)#interface serial 3/0
R2(config-if)#ip address 192.168.2.2 255.255.255.0
R2(config-if)#no shutdown
Router(config-if)#exit

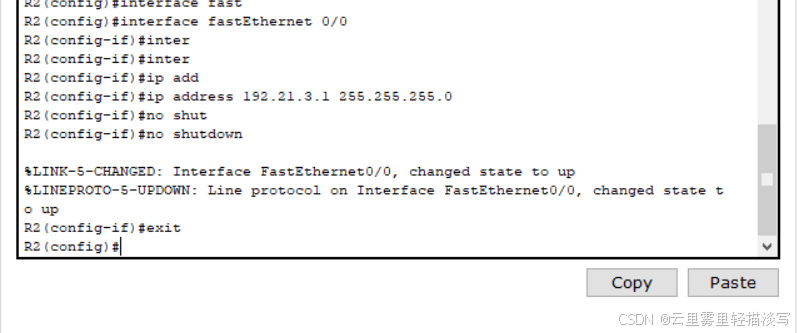

2.配置接口 fastEthernet 0/0
R2(config)#interface fastEthernet 0/0
R2(config-if)#ip address 192.168.3.1 255.255.255.0
R2(config-if)#no shutdown
R2(config-if)#exit

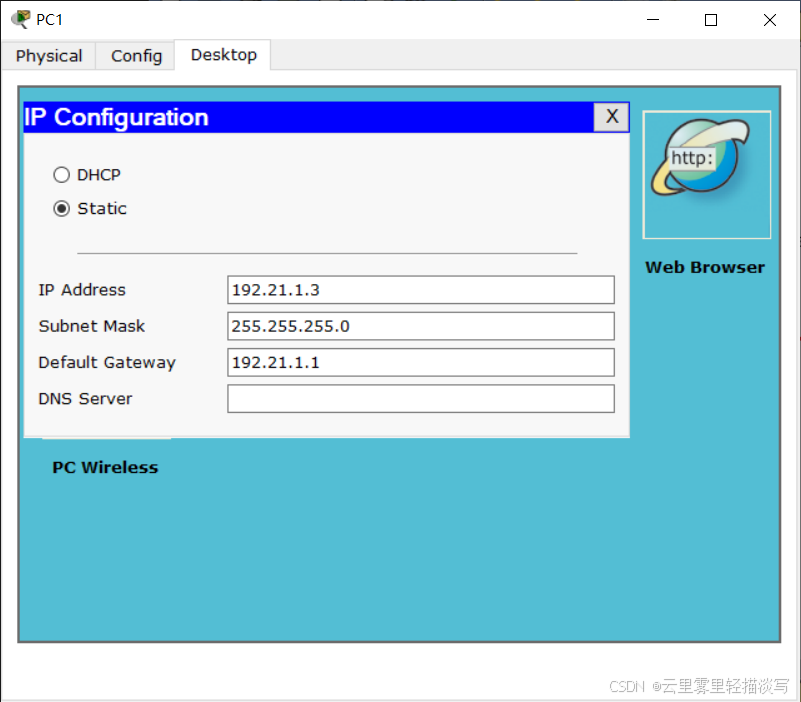

配置主机 IP 地址(以 PC1 为例)
配置动态路由协议

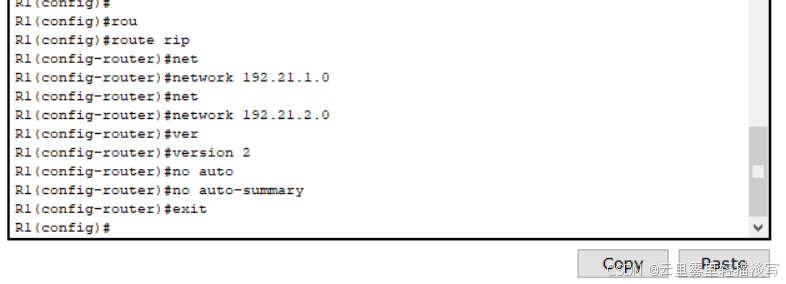

1.路由器 R1 配置
R1(config)#route rip
R1(config-router)#network 192.168.1.0 //路由器的端口连接的网络号(有几个就写几个)
R1(config-router)#network 192.168.2.0
R1(config-router)#version 2 //修改版本号,默认为 1
R1(config-router)#no auto-summary //如果版本号为默认的 1,不需要写该语句,如果为 2,
则需要写该句
R1(config-router)#exit
R1(config)#

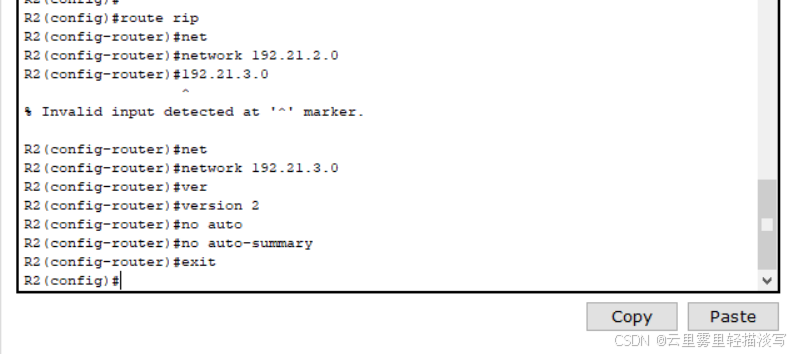

2.路由器 R2 配置
R2(config)#route rip
R2(config-router)#network 192.168.2.0
R2(config-router)#network 192.168.3.0R2(config-router)#version 2
R2(config-router)#no auto-summary
R2(config-router)#exit

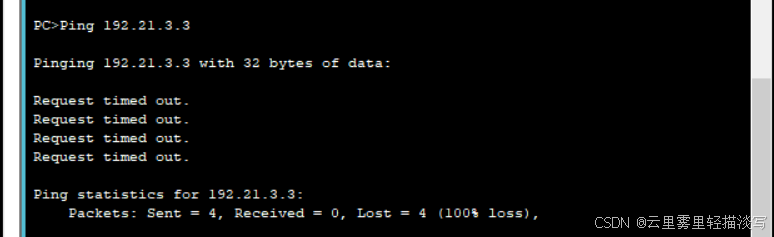

测试连通性
在 PC1 主机上 ping PC3 主机,发现可以连通,第一个超时是因为在连接过
程中需要花费一些时间,不像以前那样简单又快速
