Packet Tracer 使用及抓包

实验题目

举例：

实验1：组网基础实验。

实验目的

1) 掌握 Packet Tracer 使用及数据包分析；

2) 掌握如何分析数据包信息；

3) 掌握交换机基本指令系统。

实验任务

1) 熟悉交换机的基本指令系统；

2) 熟悉 Packet Tracer 的工作环境；

3) 分析数据包信息格式。

实验设备

1．所用设备： PC 机

2．消耗性器材：无

实验环境

Packet Tracer

实验步骤

（一）安装模拟器

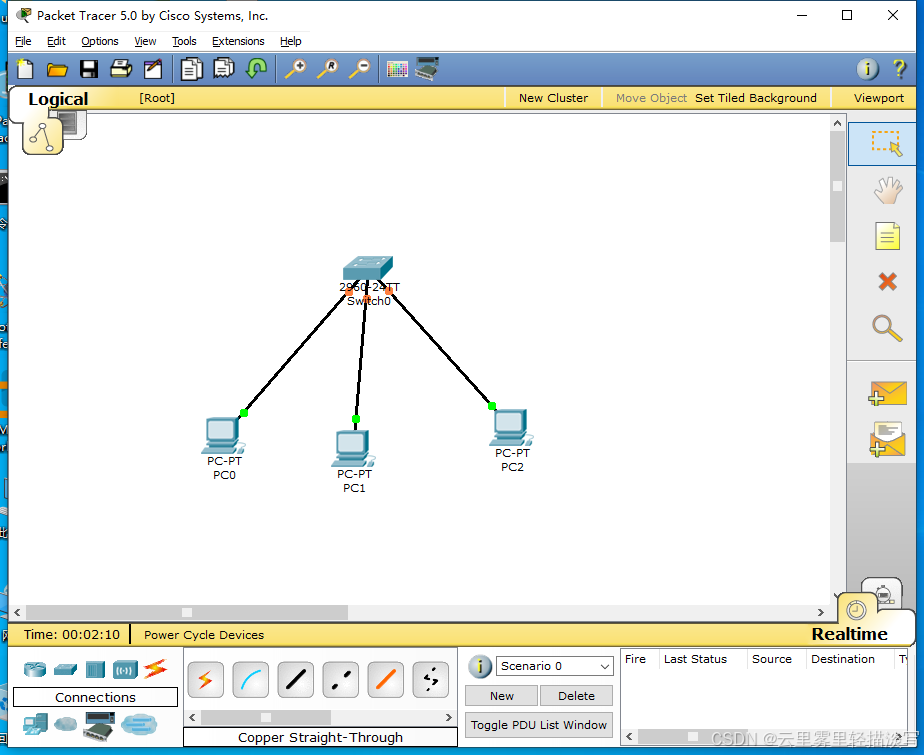

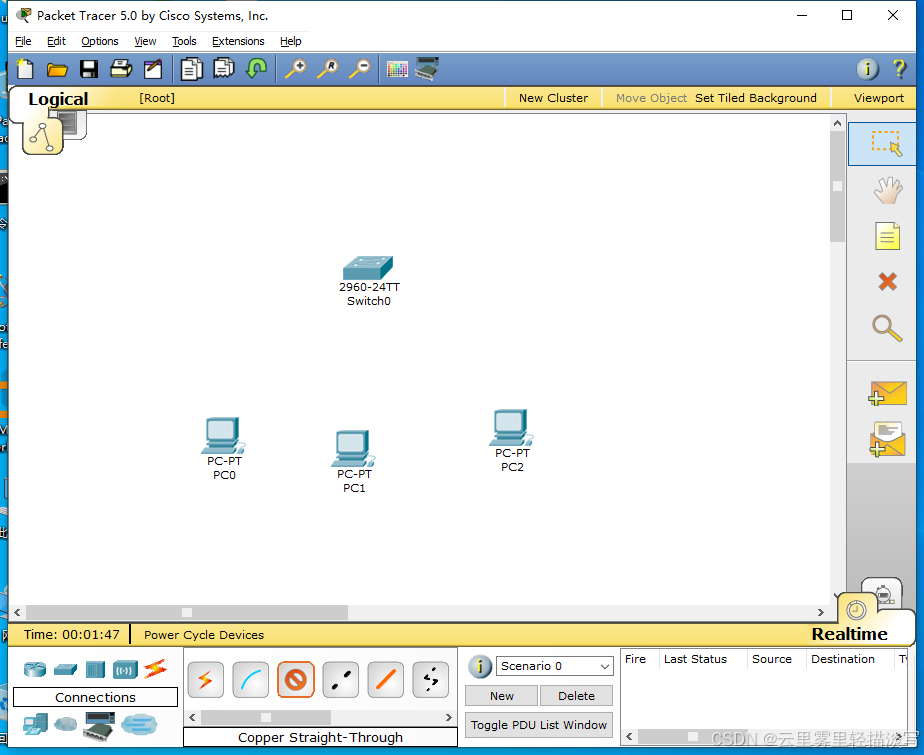

1、运行 Cisco Packet Tracer 软件，在逻辑工作区放入一台交换机（2960）和

三台终端设备 PC，用直连线（Copper Straight-Through）按下图将交换机和 PC

工作站连接起来。

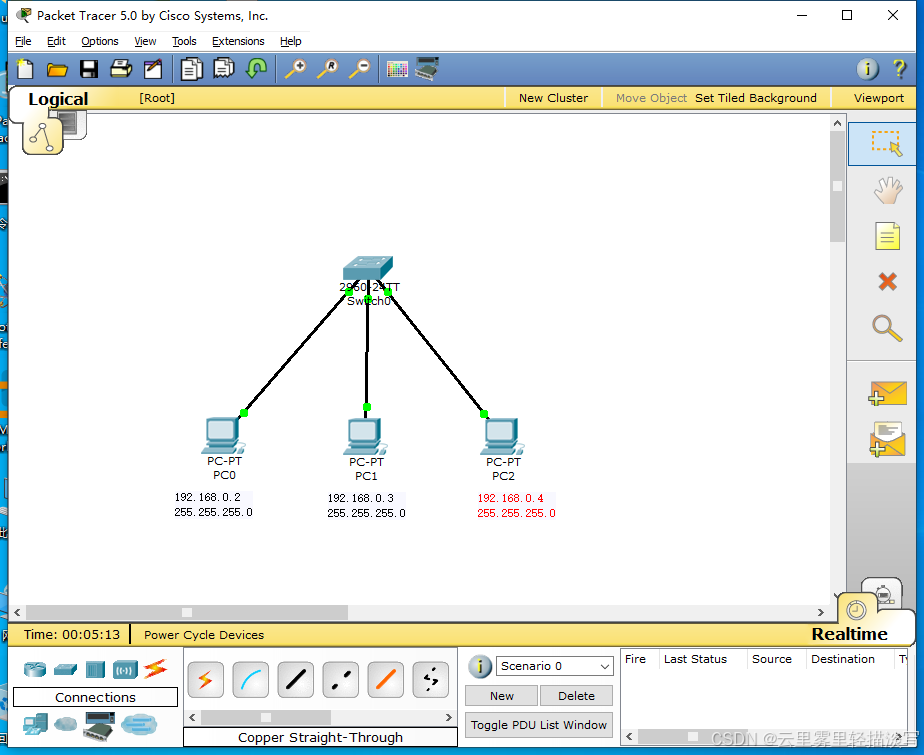

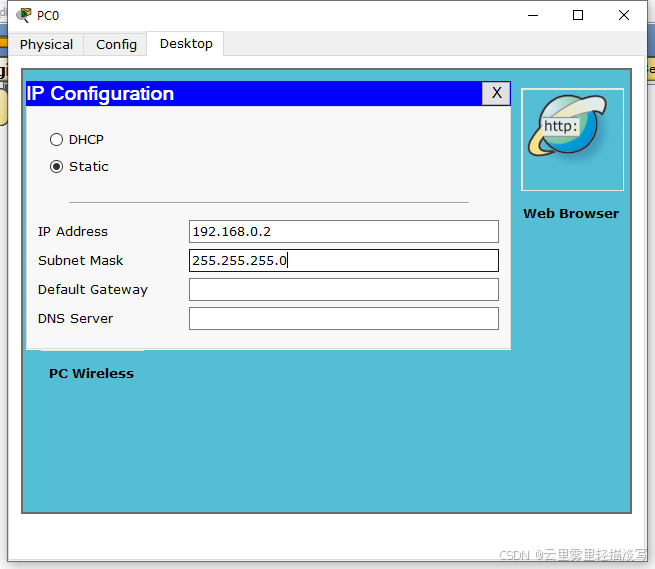

2、分别点击各工作站 PC，进入其配置窗口，选择桌面（Desktop）项，选择运

行 IP 地址配置（IP Configuration），设置 IP 地址和子网掩码分别为 PC0：

192.168.0.2，255.255.255.0；PC1：192.168.0.3，255.255.255.0； PC2：

192.168.0.4，255.255.255.0。

3、点击 Cisco Packet Tracer 软件右下方的仿真模式（Simulation Mode）按

钮，如下图所示。将 Cisco Packet Tracer 的工作状态由实时模式（Realtime

）转换为仿真模式（Simulation）。

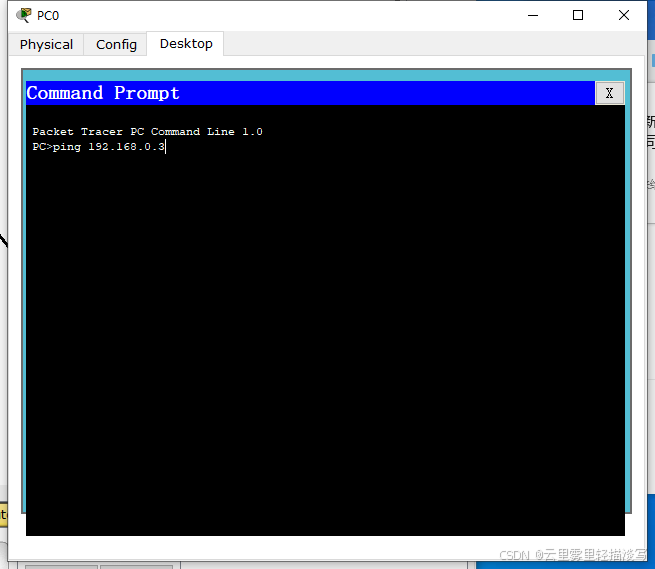

4、点击 PC0 进入配置窗口，选择桌面（Desktop）项，选择运行命令提示符（

Command Prompt），如下图所示。

5、在上述 DOS 命令行窗口中，输入 Ping 192.168.0.3 命令，回车运行。然后

在仿真面板(Simulation Panel)中点击自动捕获/播放（Auto Capture/Play）按

钮

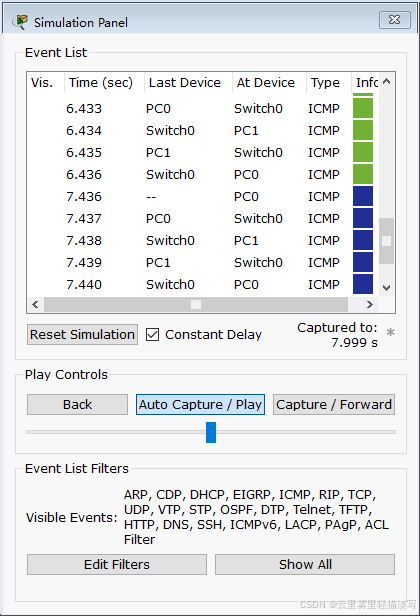

6、观察数据包发送的演示过程，对应地在仿真面板的事件列表（Event List）

中观察数据包的类型。如下图所示。

实验心得

通过这次实验，我掌握了 Packet Tracer 使用及数据包分析； 掌握如何分析数据包信息； 掌握交换机基本指令系统。 熟悉交换机的基本指令系统；熟悉 Packet Tracer 的工作环境，学会分析数据包信息格式。从安装软件到最后的实验结果，我从中学到了很多，也询问了同学，最终完成了实验，通过这次试验，我对计算机网络有了更深的了解，也对今后的学习更有动力了。
