计算机网络实验 IP协议分析

实验2 IP协议分析

1. 实验目的

• 了解IP报文格式，熟悉IP报文各个字段含义、长度

• 掌握基于tcpdump和wireshark软件进行数据包抓取和分析技术

2. 实验环境

• 硬件要求：阿里云云主机ECS 一台。

• 软件要求：Linux/ Windows 操作系统

3. 实验内容

3.1 tcpdump 基本用法

tcpdump是一个用于截取网络分组，并输出分组内容的工具。凭借强大的功能和灵活的截取策略，使其成为类UNIX系统下用于网络分析和问题排查的首选工具

tcpdump 支持针对网络层、协议、主机、网络或端口的过滤，并提供and、or、not等逻辑语句来帮助你去掉无用的信息

参考资料：

Linux tcpdump命令详解 - ggjucheng - 博客园

tcpdump详细教程 - 简书

3.2 wireshark基本用法

Wireshark（前称Ethereal）是一个网络封包分析软件。网络封包分析软件的功能是撷取网络封包，并尽可能显示出最为详细的网络封包资料。Wireshark使用WinPCAP作为接口，直接与网卡进行数据报文交换。

网络管理员使用Wireshark来检测网络问题，网络安全工程师使用Wireshark来检查资讯安全相关问题，开发者使用Wireshark来为新的通讯协定除错，普通使用者使用Wireshark来学习网络协定的相关知识。

参考资料：

https://www.wireshark.org/#download

腾讯软件中心-海量软件高速免费下载-软件搜索结果

https://www.cnblogs.com/csnd/p/11807736.html

腾讯软件中心-海量软件高速免费下载-软件搜索结果

3.3 利用tcpdump抓包，wireshark分析包

在阿里云主机运行命令traceroute www.xju.edu.cn ，并利用tcpdump抓包。下载文件到本地机器利用wireshark软件进行分析。

提示：

• 必须首先执行抓包命令，然后再执行路径追踪命令。抓包命令 tcpdump -i eth0 -w test.cap
• 可使用scp命令或者利用xshell和xftp下载数据包到本地机器。

1）利用tcpdump抓包，通过wireshark分析捕获的数据包，分析IP的报文结构，将IP协议树中各个名字字段，字段长度，字段信息填入下表。

字段名	字段长度	字段值	字段表达信息
Version
Header length IP
Differentiated  services Filed
Total length
Indentification
flag
Fragment offset
Time to live
protocol
Header checksum
source
destination

 2)  利用wireshark分析并解读相关traceroute命令执行结果。

      提示：在wireshark 过滤器工具栏设置仅显示ICMP

4. 实验结果与分析

1、将xshell与阿里云环境连接，如下图4-1所示：

图4-1 xshell页面

2、在阿里云页面进行抓包，并将结果保存到result.cap文档中，代码：tcpdump -i eth0 -w result.cap，运行结果如下图4-2所示：

图4-2 抓包代码运行结果

3、在xshell页面下载traceroute命令，并对www.baidu.com进行追踪，代码：yum install traceroute   traceroute www.baidu.com,运行结果如下图4-3、图4-4所示：

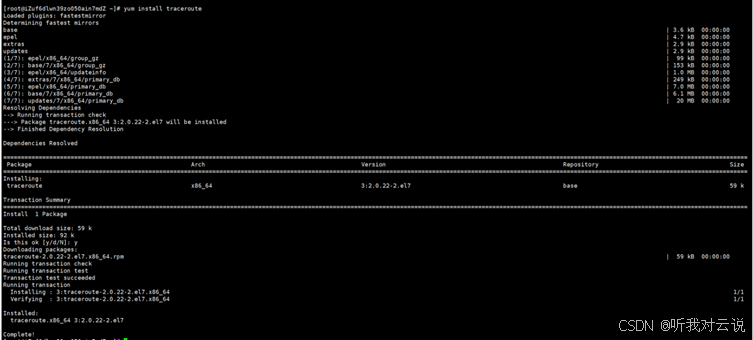

图4-3 下载traceroute运行结果

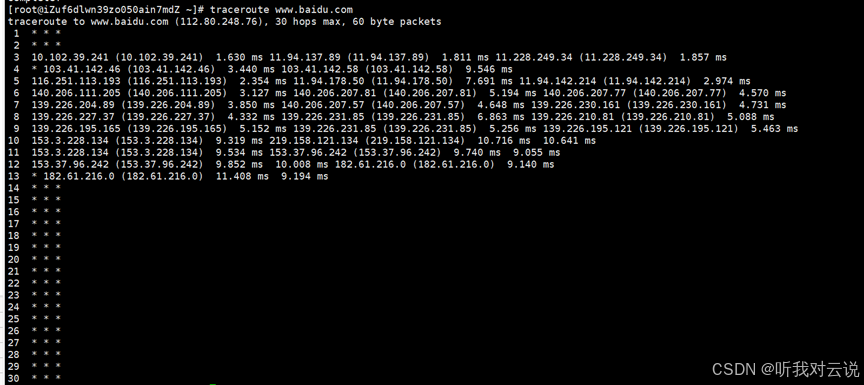

图4-4 traceroute命令运行结果

4、在阿里云环境中使用ctrl+c，将抓包停止后，在xftp中将result.cap文件下载到本地，如下图4-5所示：

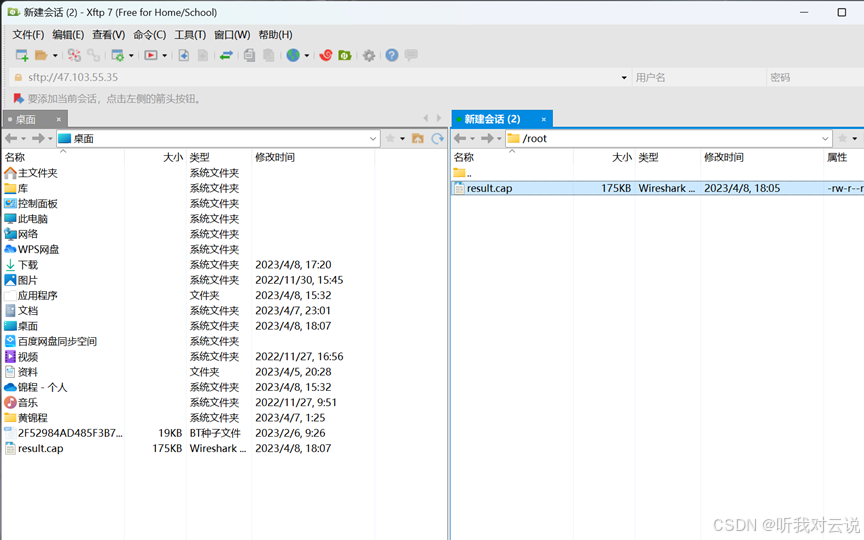

图4-5 xftp文件传输界面

5、使用wireshark打开result.cap并分析数据，如下图4-6所示：

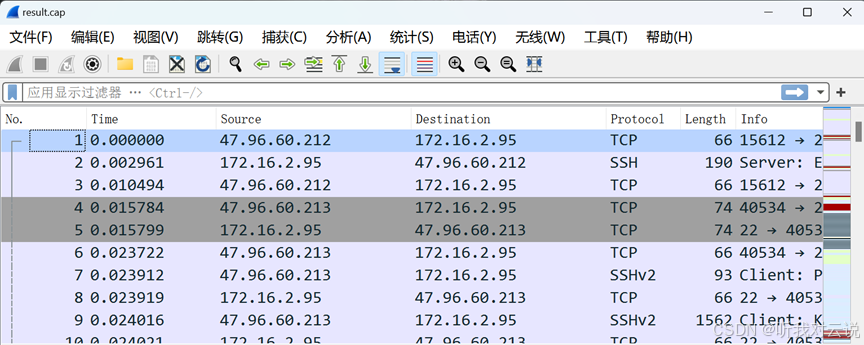

图4-6 wireshark分析界面

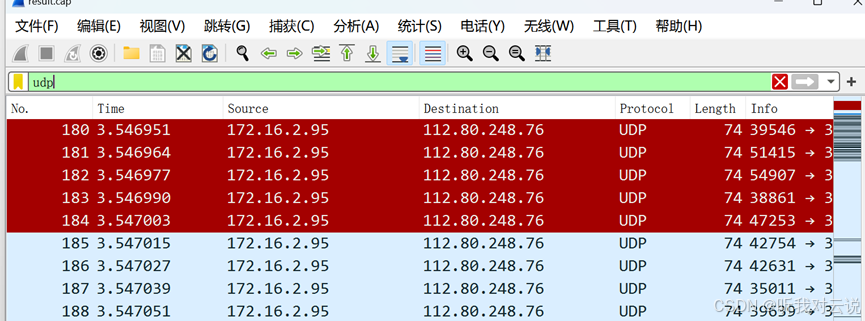

6、在wireshark里进行过滤icmp和udp获取数据，如下图4-7和图4-8所示：

图4-7 过滤获取icmp

图4-8 过滤获取udp

7、在wireshark里选取一个icmp数据包打开，并对数据包进行分析，如下图4-9所示：

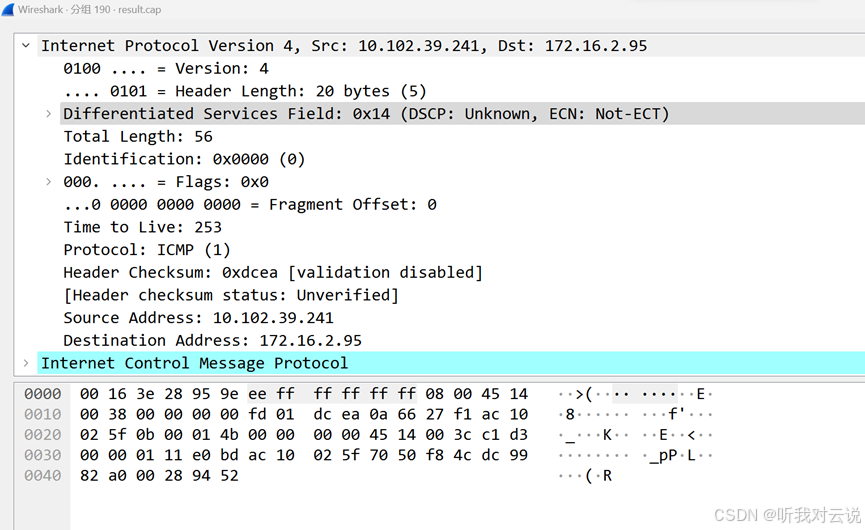

图4-9 icmp数据包分析

8、利用wireshark里分析所得的数据对表格进行填写，表格如下：

字段名	字段长度	字段值	字段表达信息
Version	4	4	版本字段IPv6
Header length IP	4	20 bytes(5)	IP 协议头长度
Differentiated  services Filed	8	0x14	区分服务域
Total length	16	56	总长
Indentification	16	0x0000	标识符
flag	3	0x0	标记字段
Fragment offset	13	0	分段位移，表示的是首段的偏移，以8个字节为偏移单位
Time to live	8	253	生存期
protocol	8	ICMP(1)	协议，指定了数据包中的数据类型
Header checksum	16	0XDCEA	头部校验和，确保数据的正确性
source	32	10.102.39.241	源地址
destination	32	172.16.2.95	目的地址
