Arcmap软件-用渔网制作路网密度地图和铁路密度网地图-以广东省韶关市为例

1.打开中国行政区矢量数据和全国道路网数据

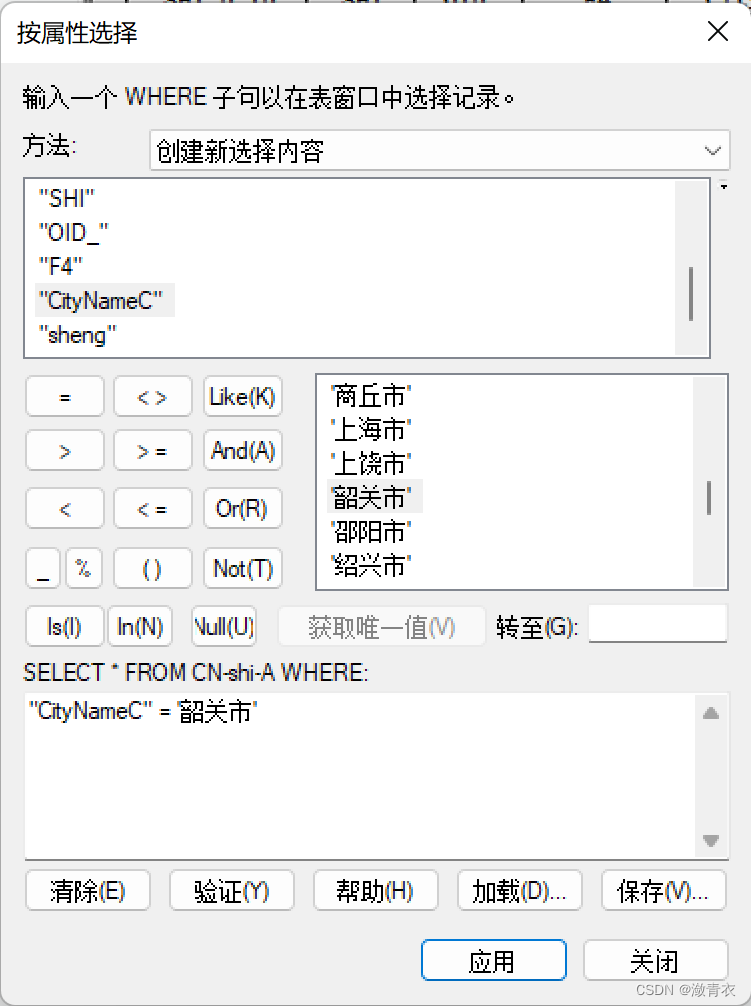

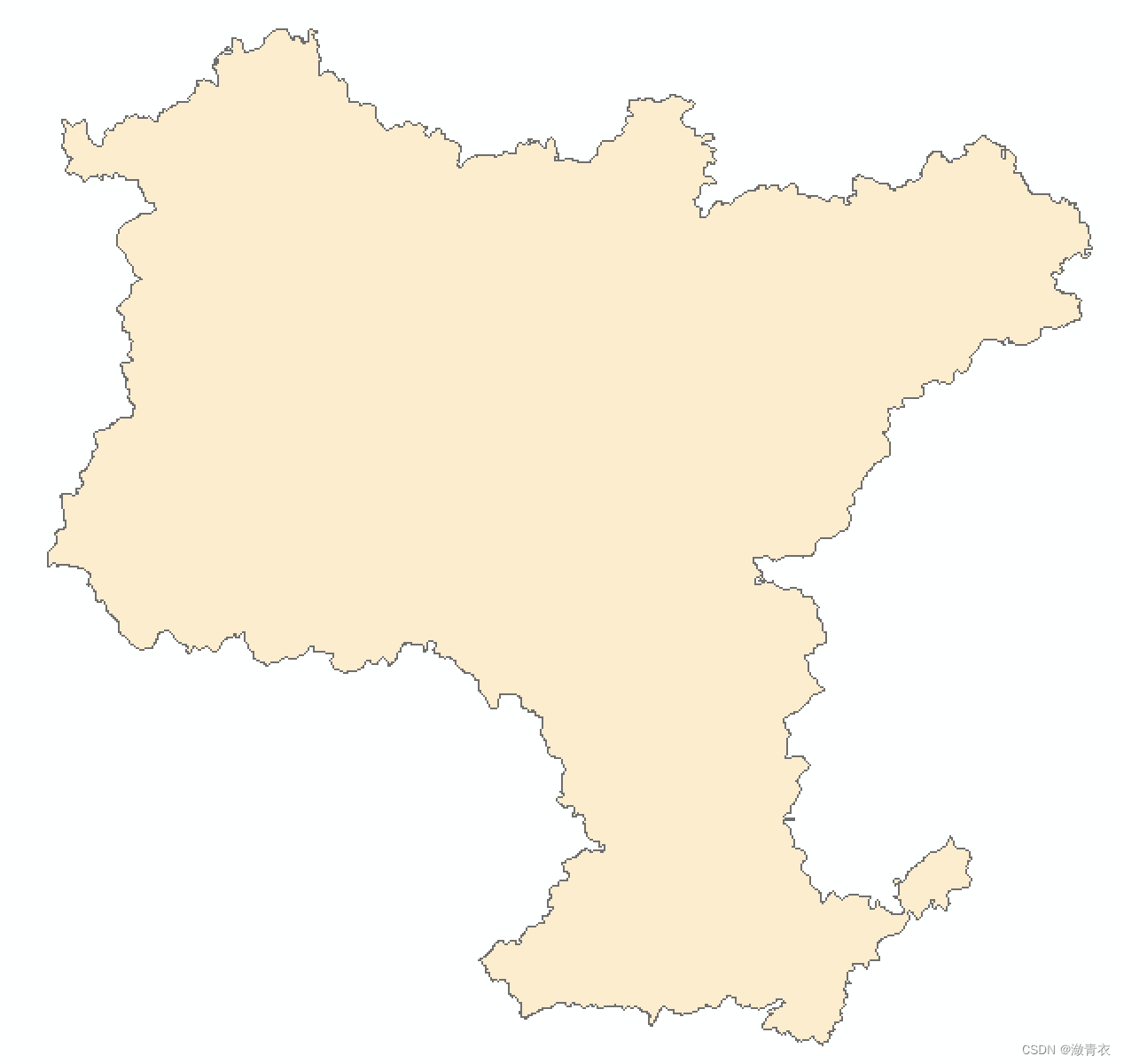

 从中国地图中提取出韶关市，在属性表中选中韶关市，导出数据

属性表窗口	导出数据窗口
提取结果

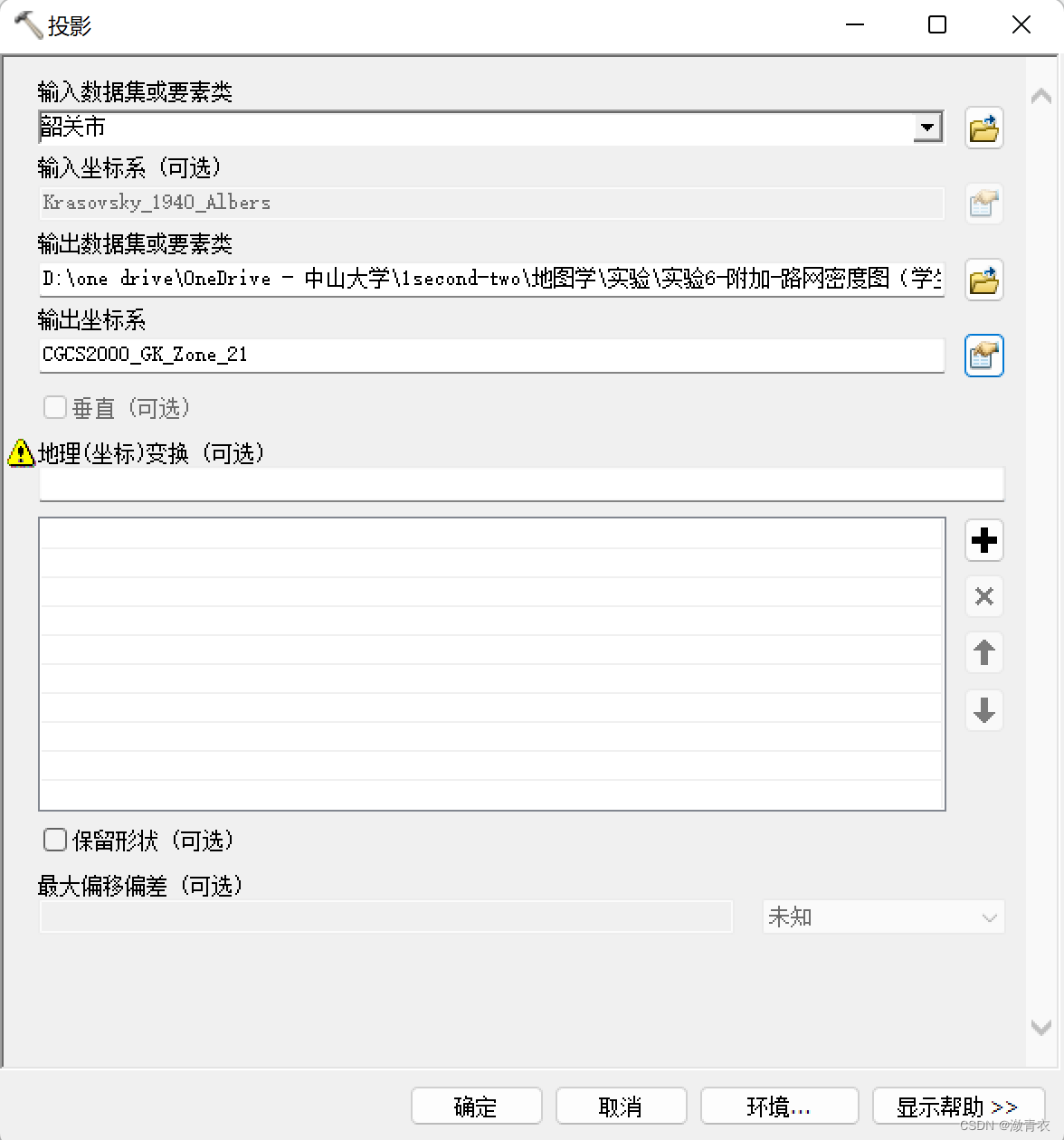

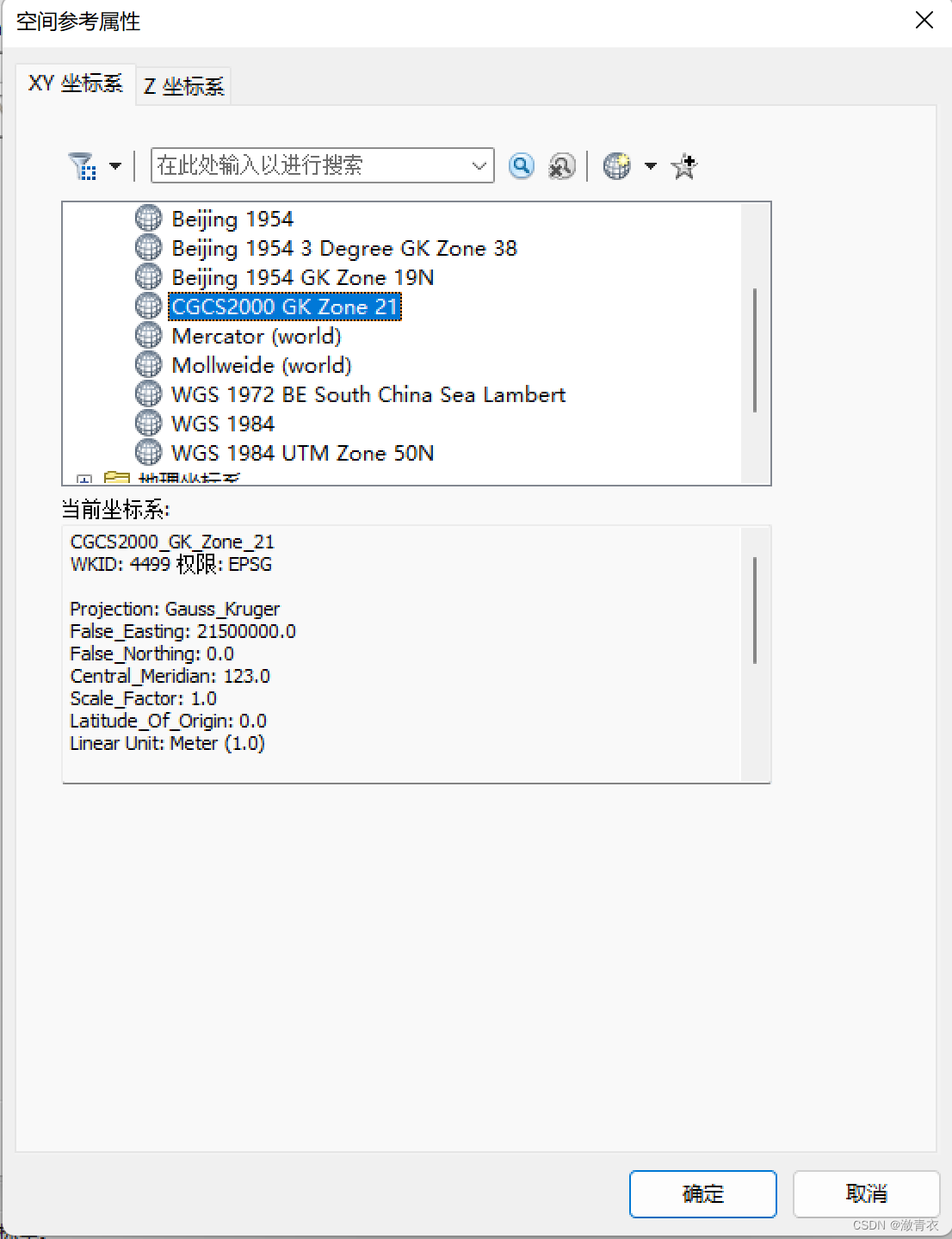

2.对道路数据进行投影：数据管理工具->投影与变化->投影，将所有数据投影到坐标系CGCS2000_GK_Zone_21中

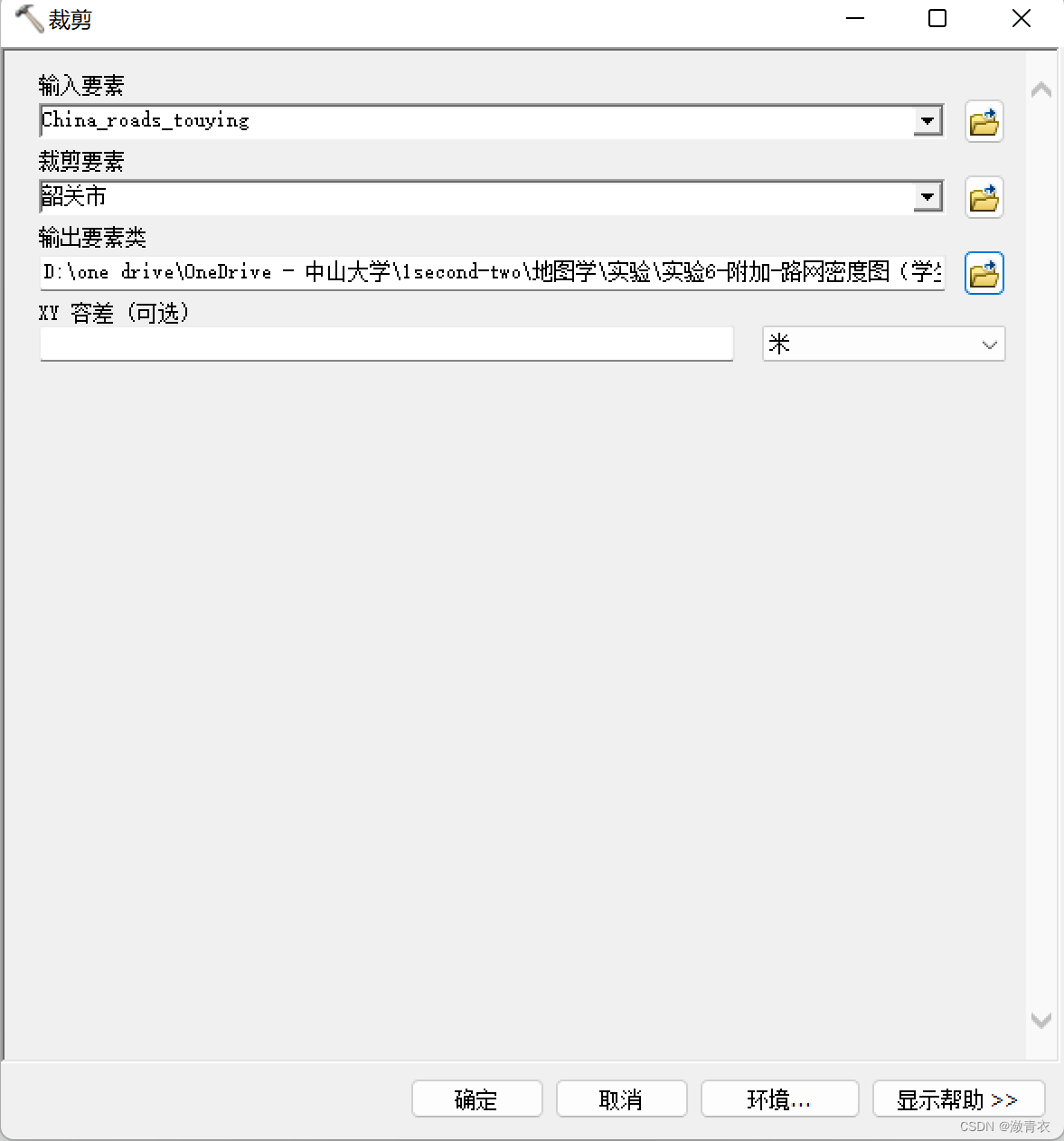

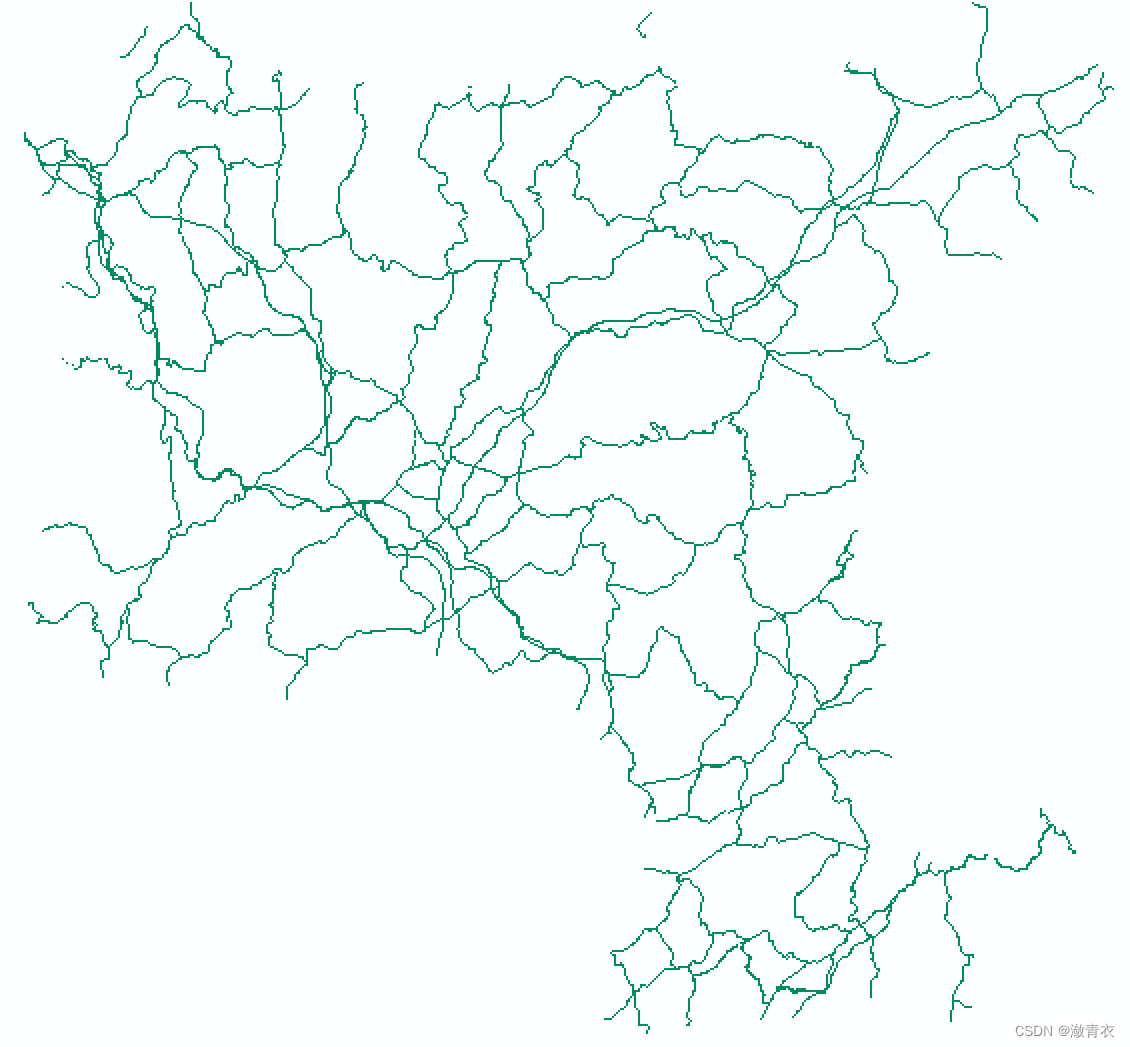

3. 将全国路网中的韶关市部分裁剪出来：在分析工具->提取分析->裁剪工具中输入投影后的全国路网，裁剪要素选择韶关市

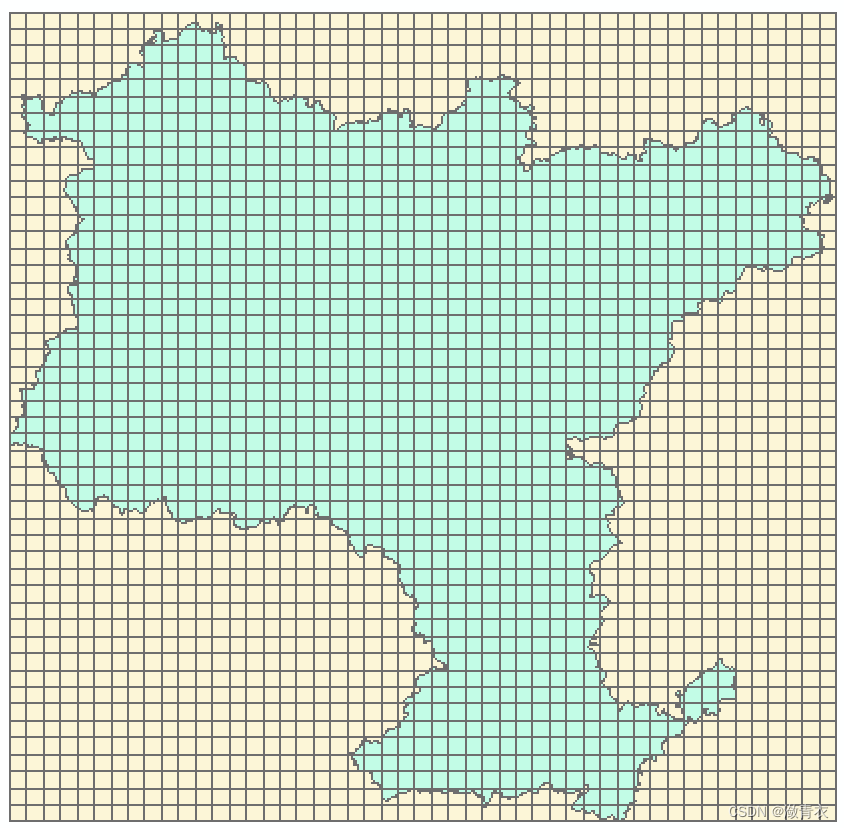

4.创建渔网：数据管理工具->采样->创建渔网，输入参数如下图

（注意几何类型选择polygon，因为后面需要计算渔网的面积；像元宽度与像元高度根据所选区域的面积大小定，韶关市面积为1.6万公顷左右，可以选择为4000）

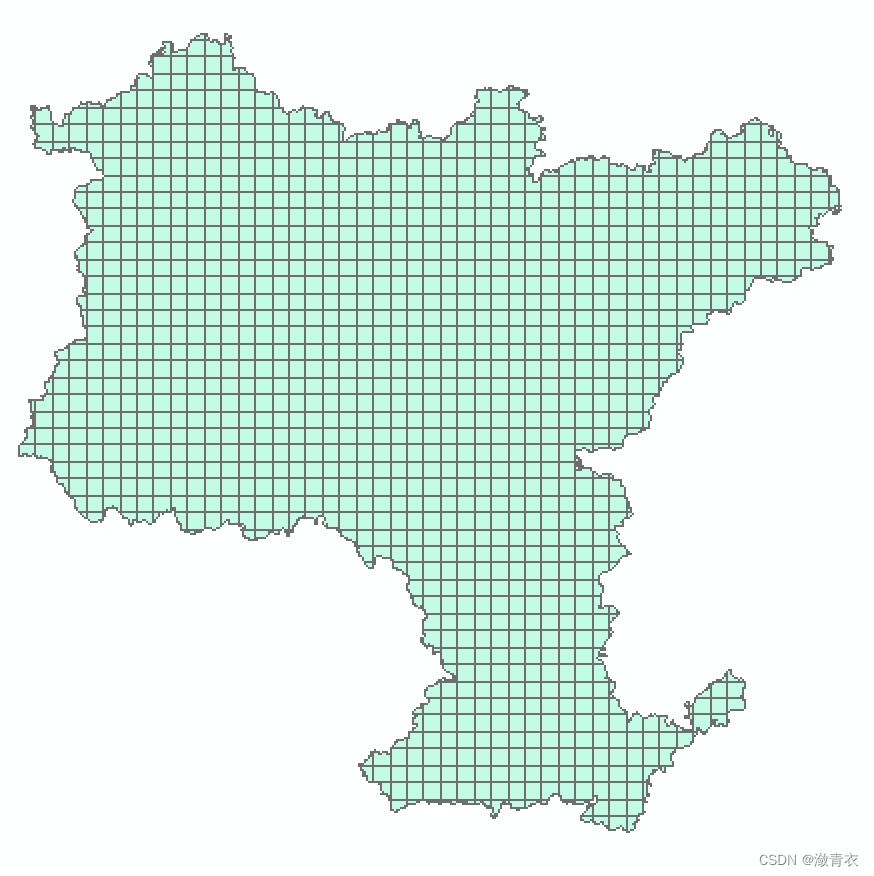

创建渔网窗口	结果

5. 打开上一步创建的格网的属性表，这里要以一个属性列作为格网的标识，可以看到属性

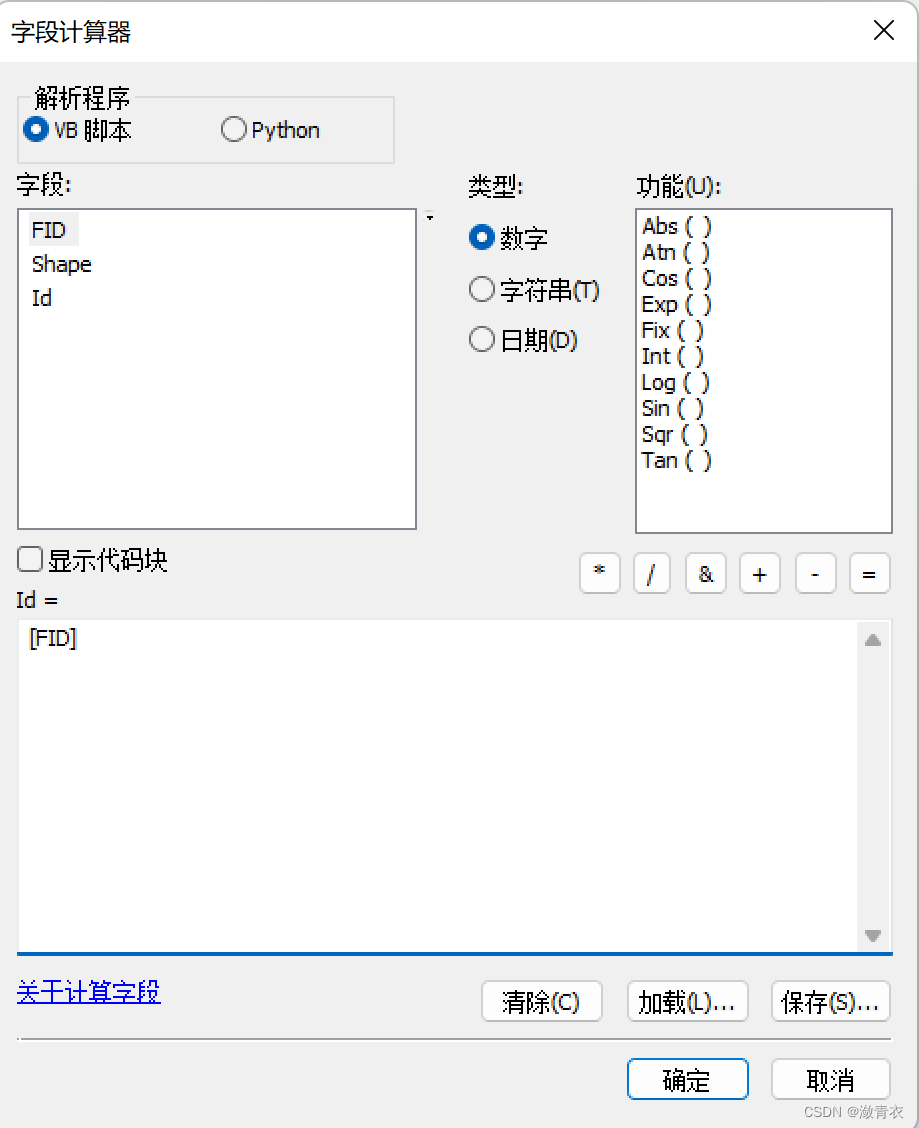

表的 id 还是 0，通过右击属性列➡属性列计算➡id=[FID]计算 id 值

字段计算器	属性表

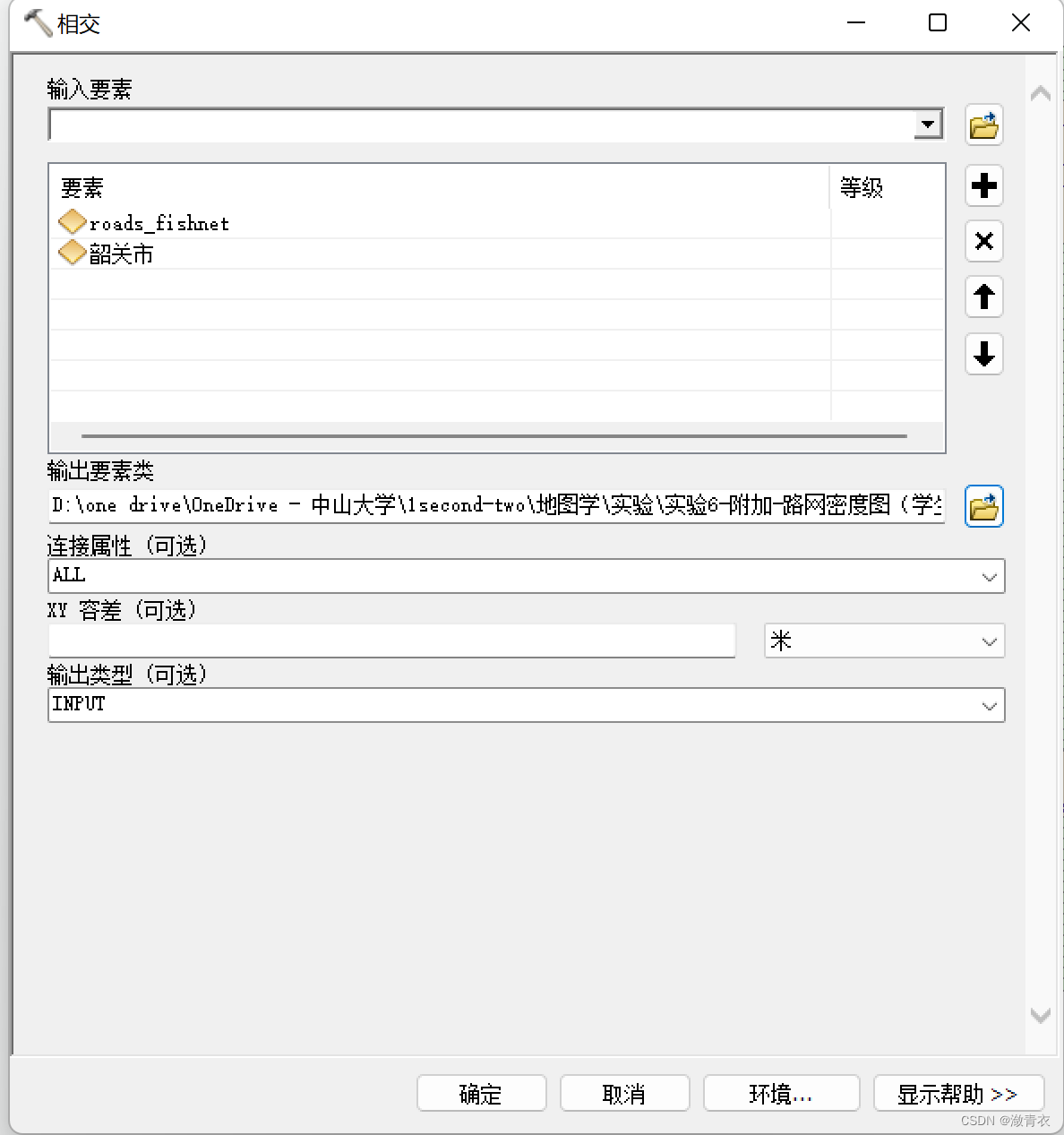

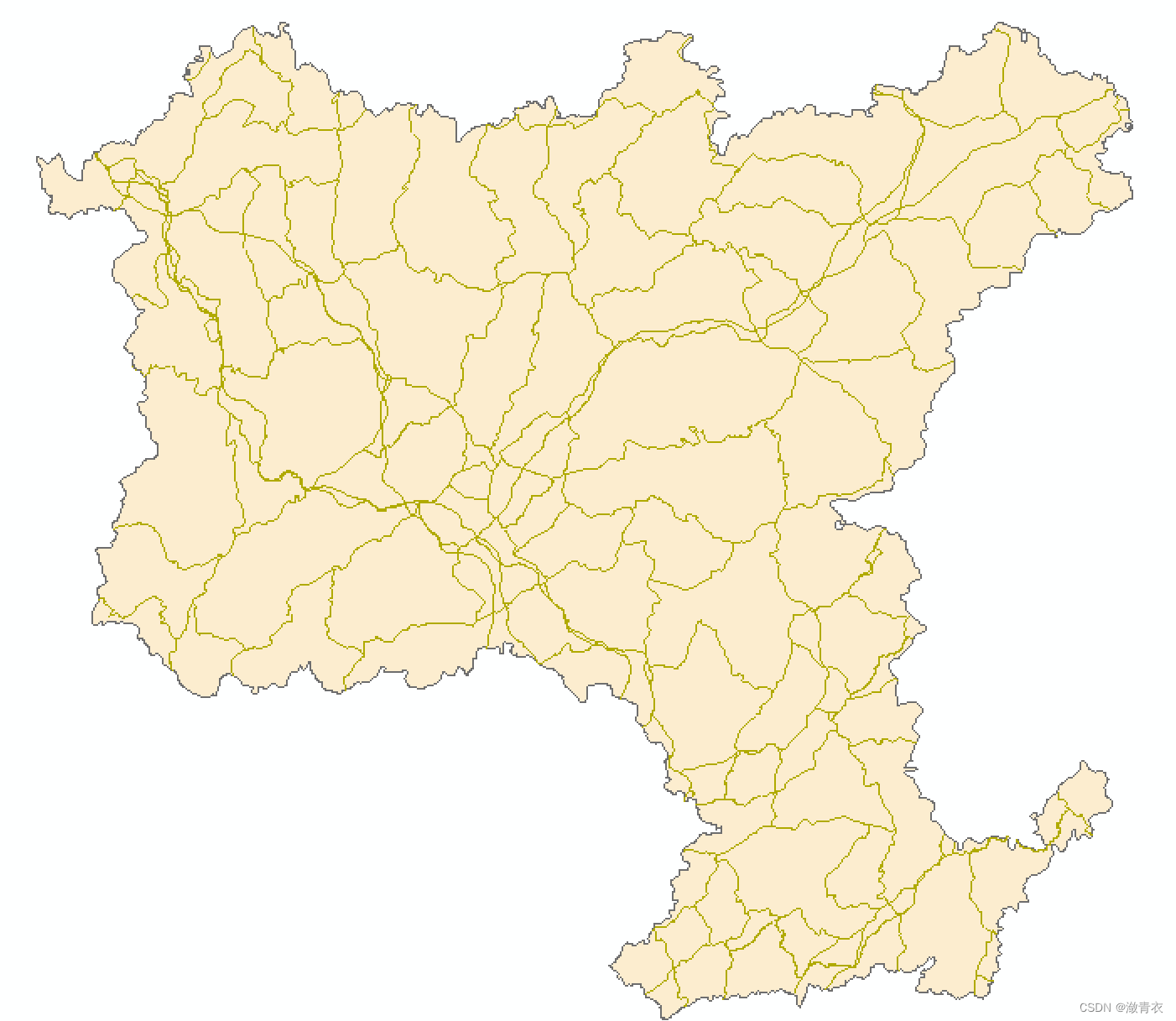

6. 对格网、道路数据进行相交分析，相交：分析工具->叠加分析->相交，输入参数为韶关市和道路渔网矢量数据

相交界面	相交结果

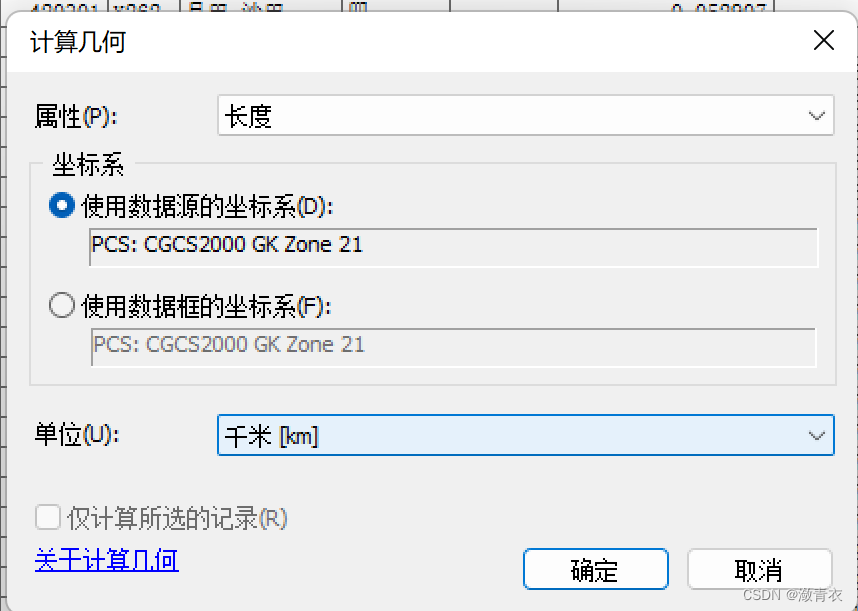

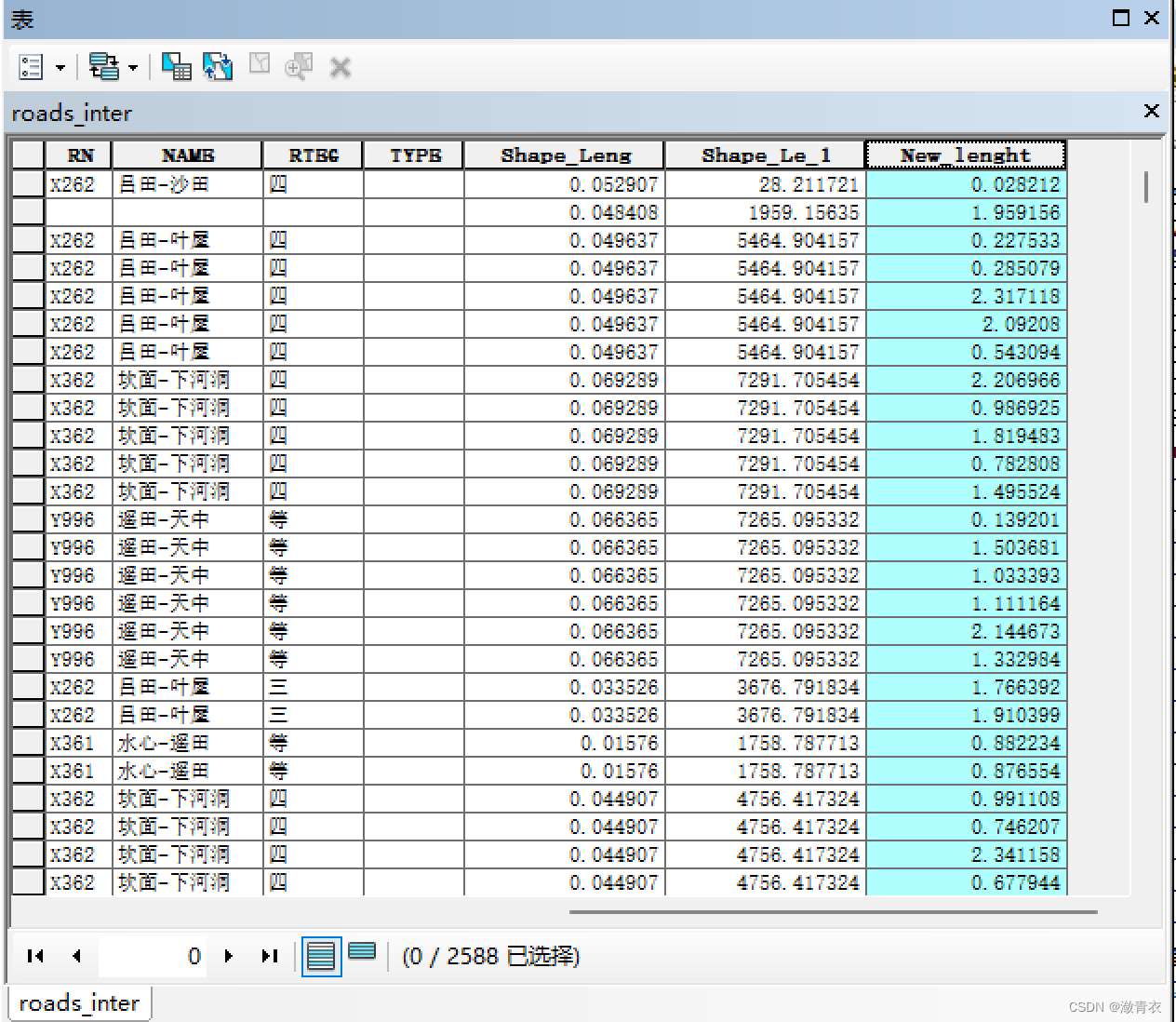

7.右击打开相交结果的属性表，新建长度字段，右键选中该属性列➡计算几何➡计算长度，单位选择 km

计算几何窗口	属性表

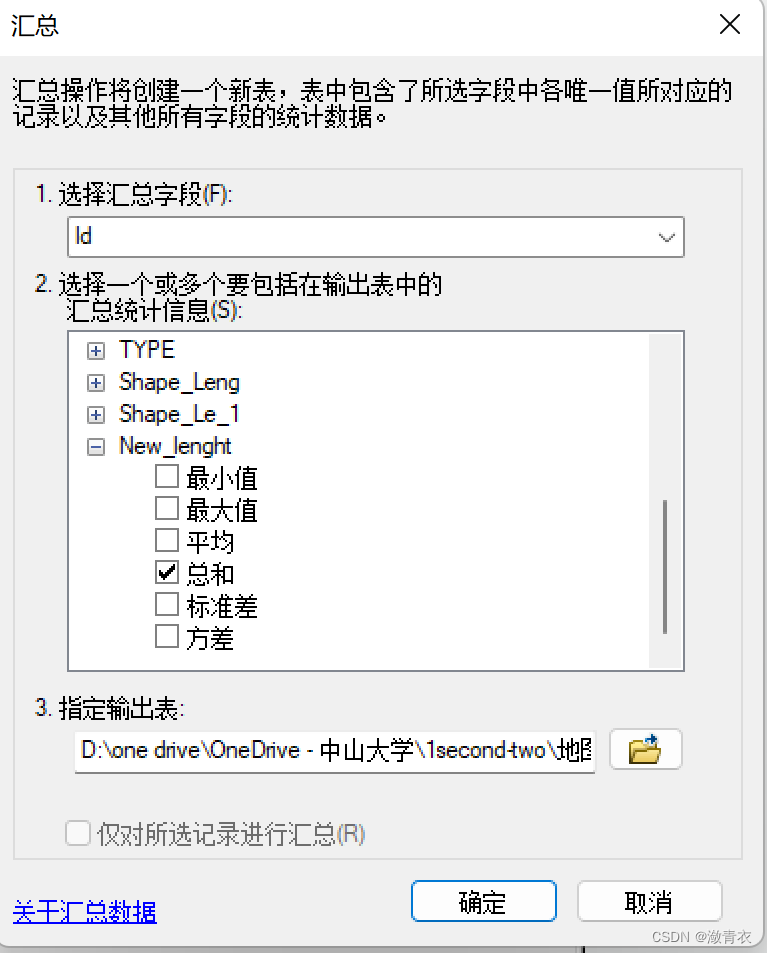

8.右击 id 属性列，选择 Summarize 进行分组统计，对 length 列进行求和分组统计。其中

id 为渔网的 id， id 值相同的为渔网中的同一个网格，基于 id 列进行分组统计获得的即

为网格内的道路总长度

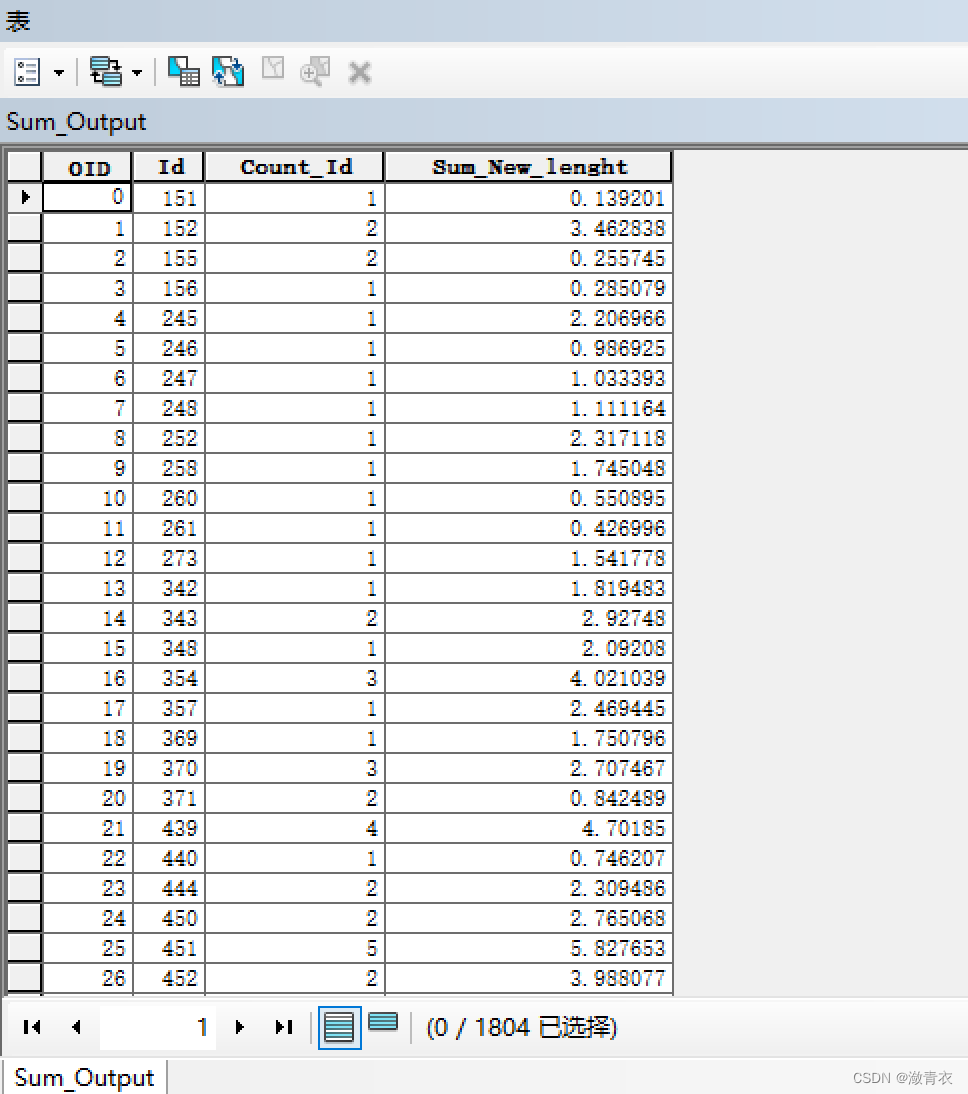

汇总窗口	道路总长度属性表

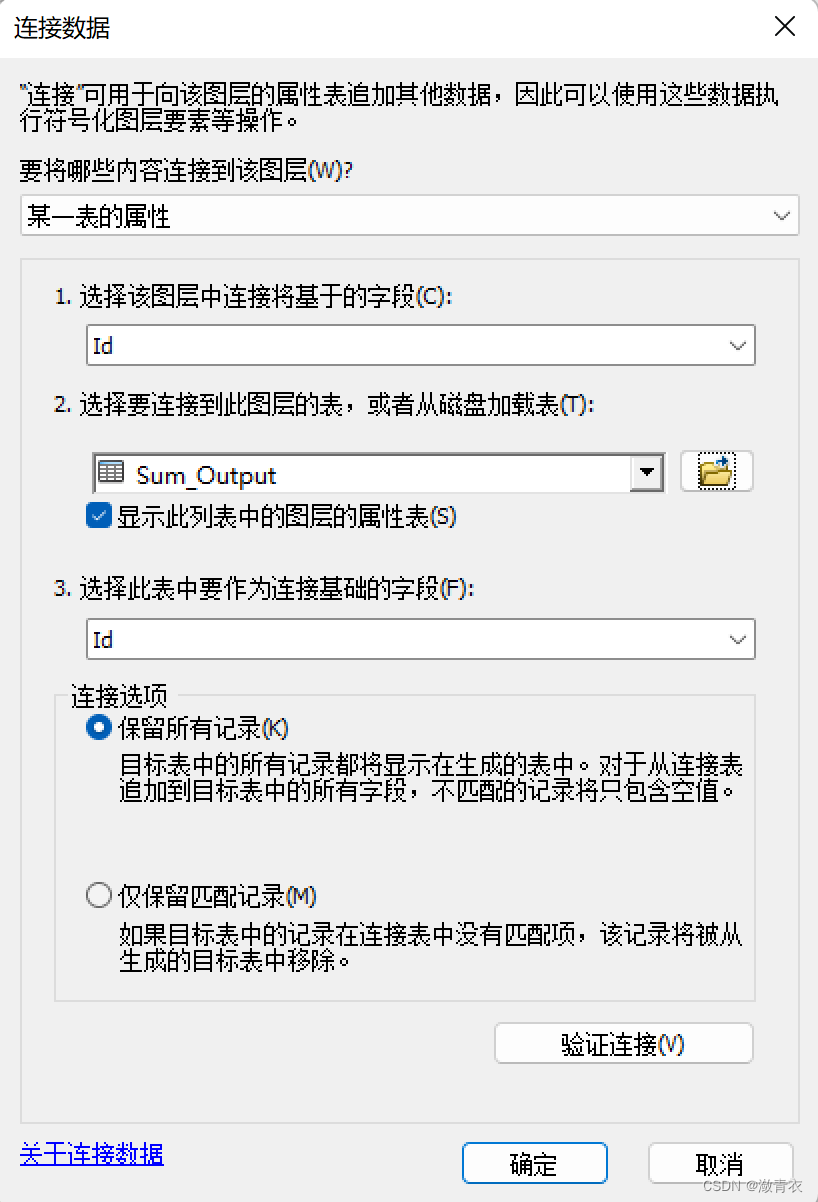

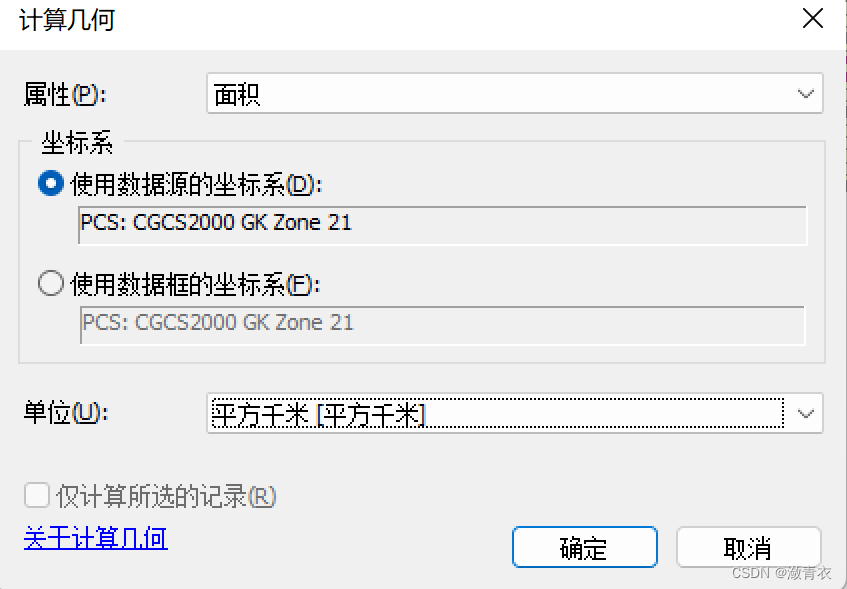

9.右击渔网图层，连接表格，以 id 列为公共列进行 join 连接；然后右键打开渔网属性表，新建面积字段，计算面积

Join 窗口	计算窗口

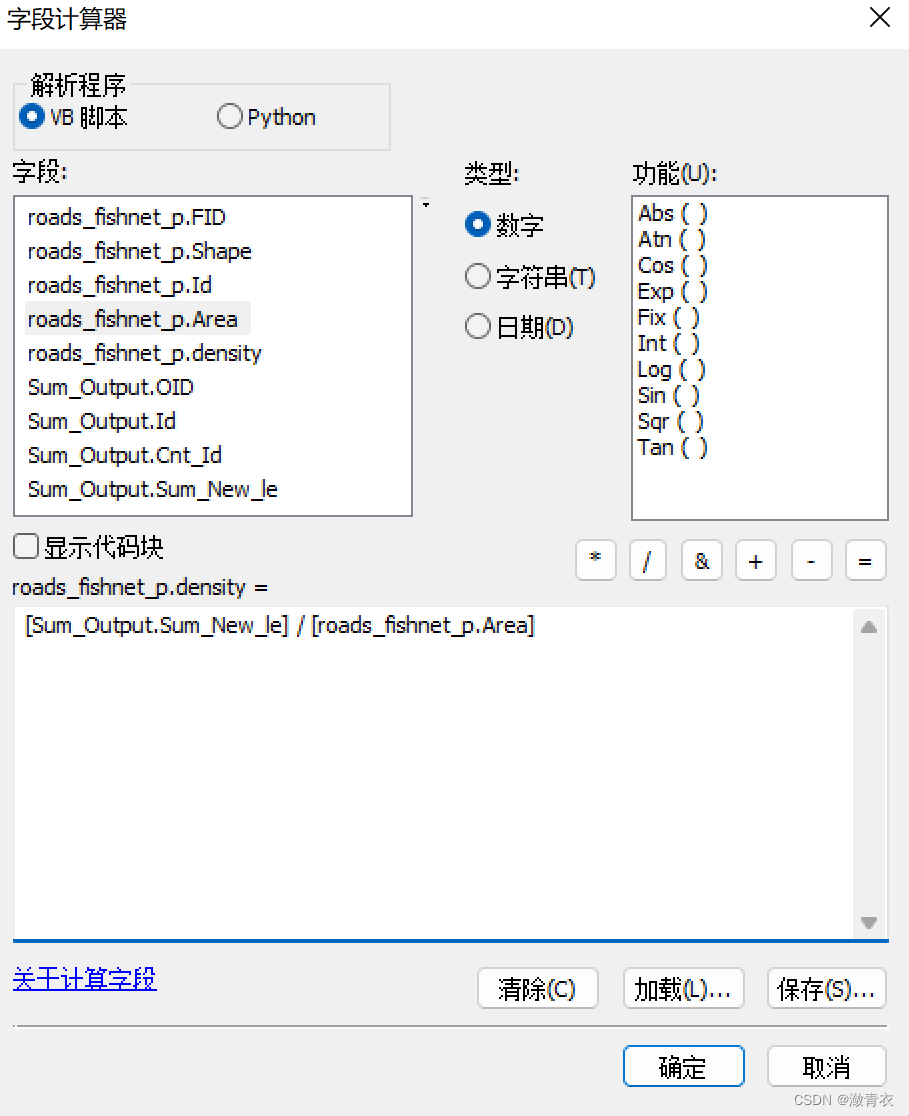

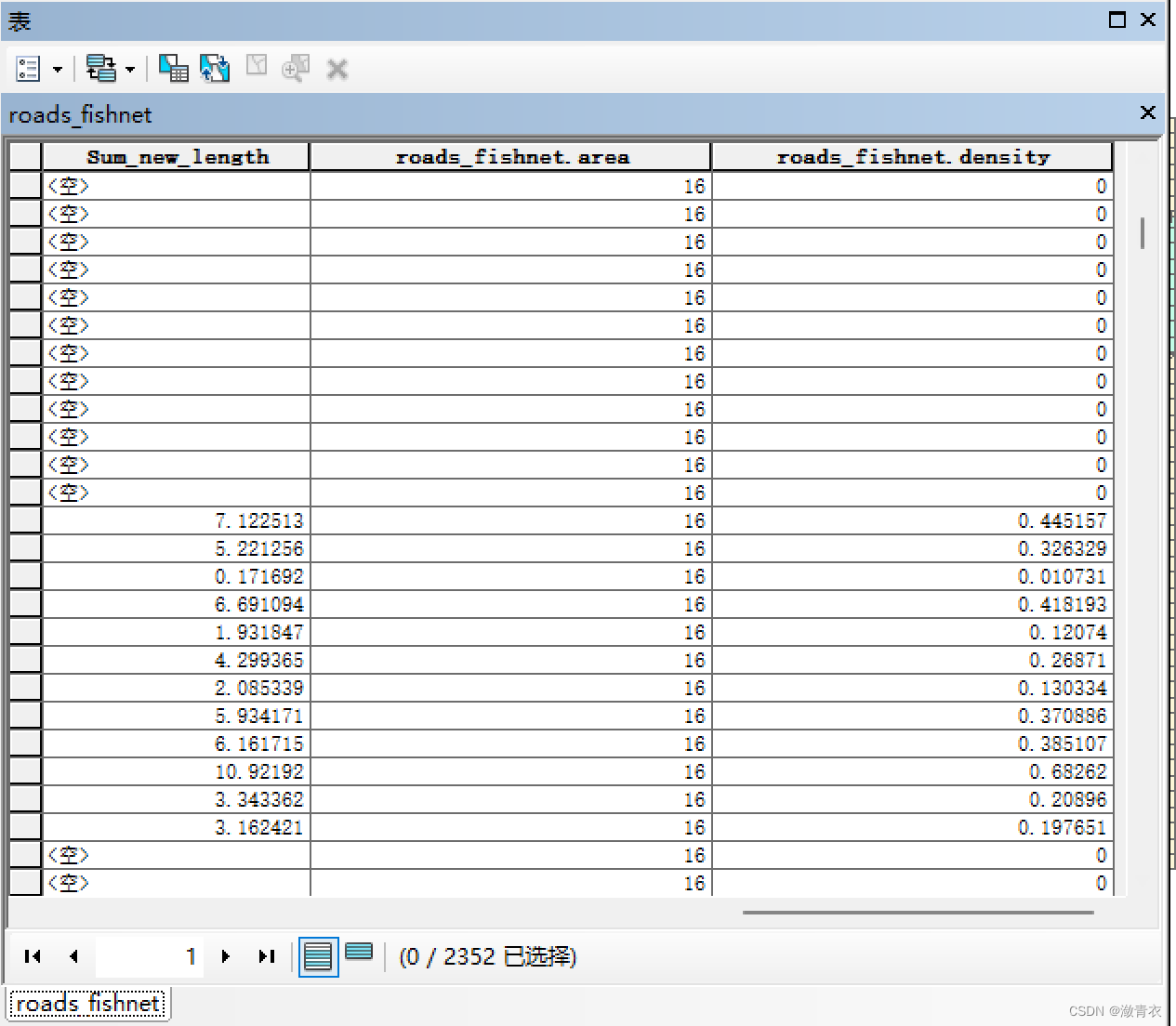

10.新建属性列 density，右击属性列➡字段计算➡长度/面积，计算得到道路密度，单位为

km/km2

计算窗口	计算结果

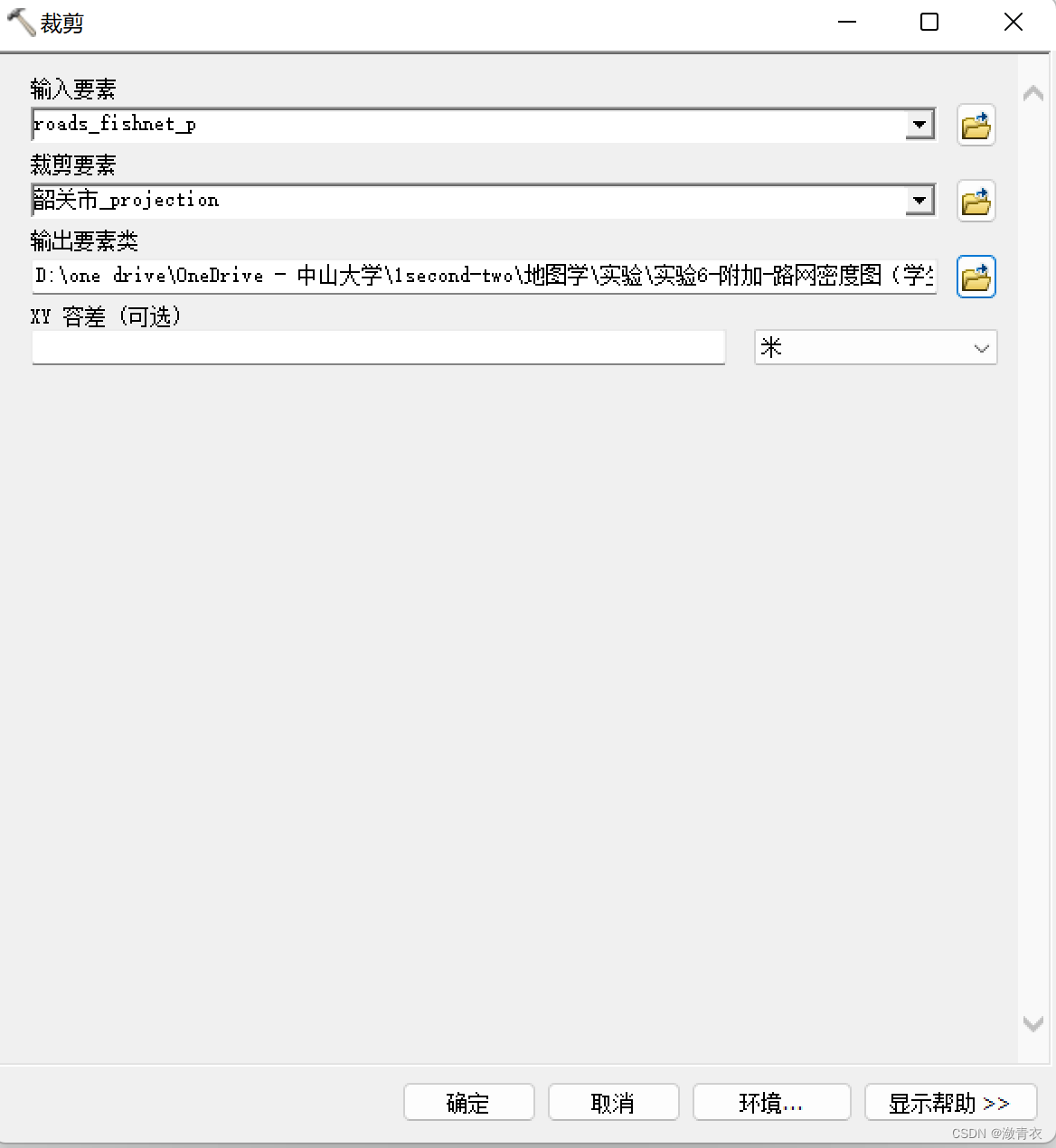

11.将得到密度计算结果后的渔网裁剪至韶关市大小，如下图

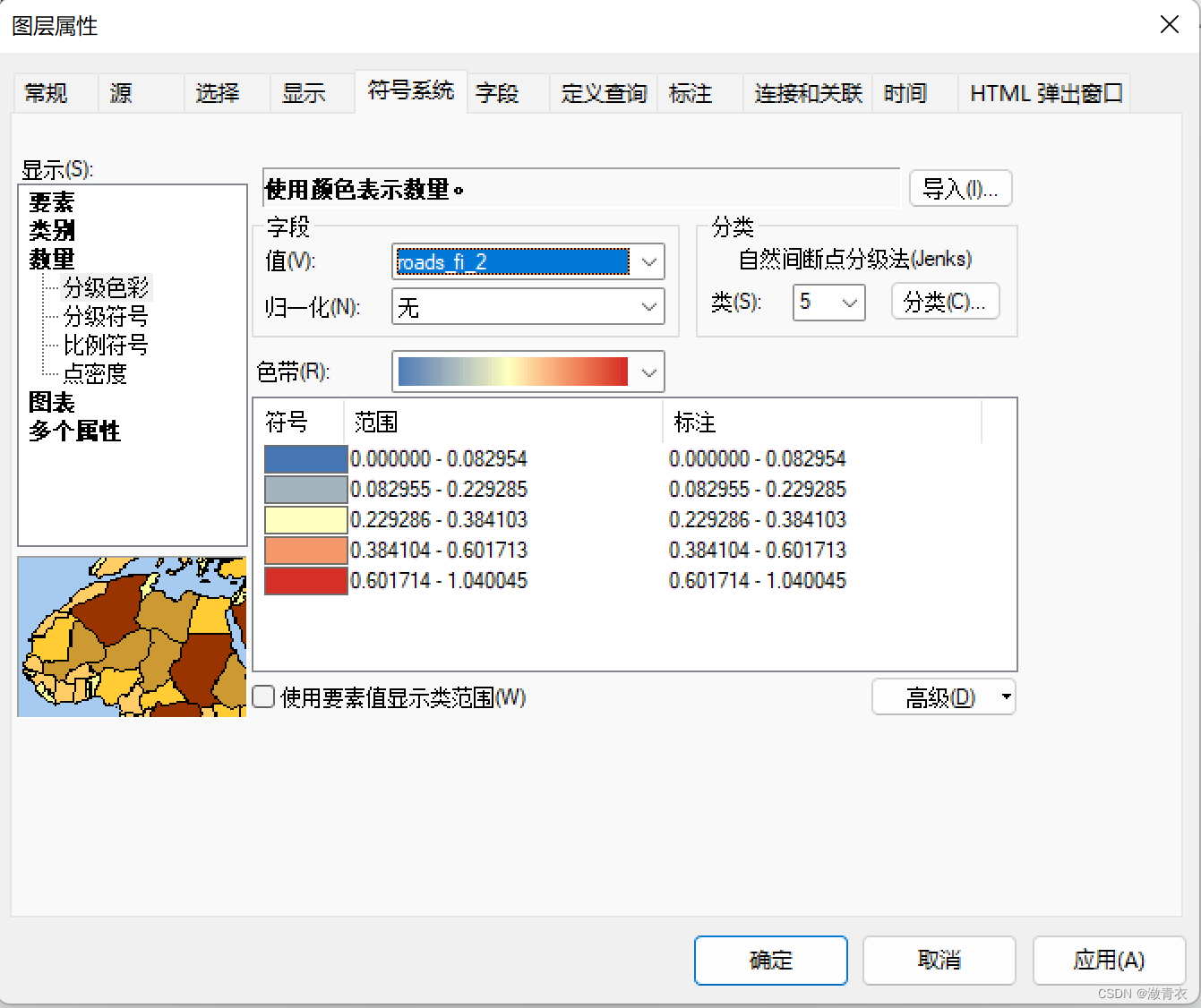

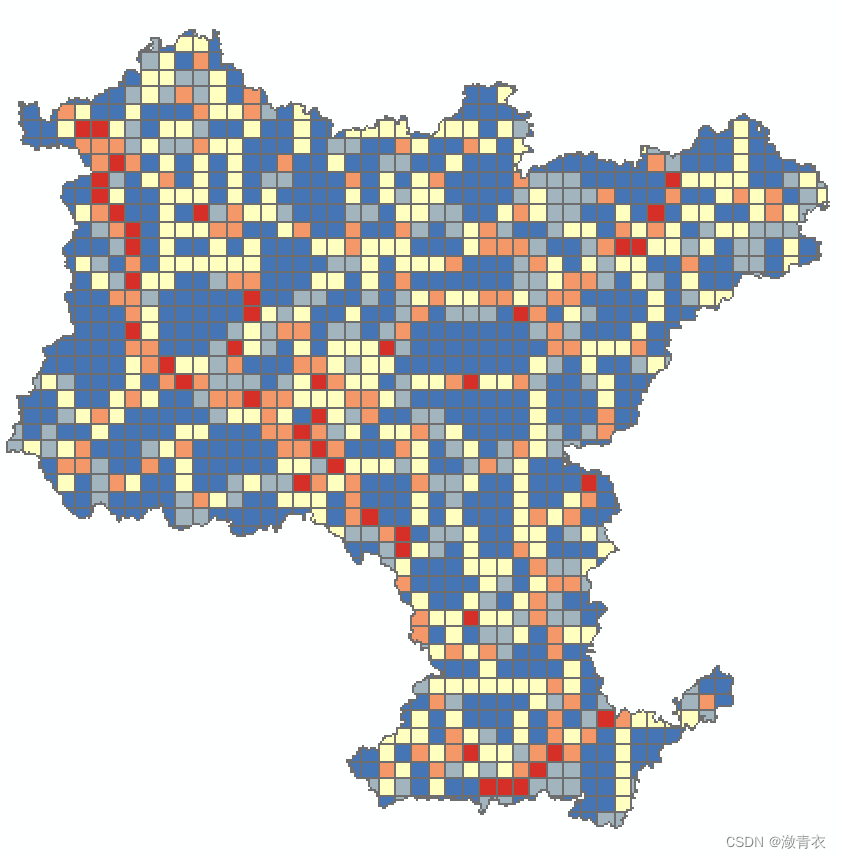

12.调整符号系统，得到路网密度结果：

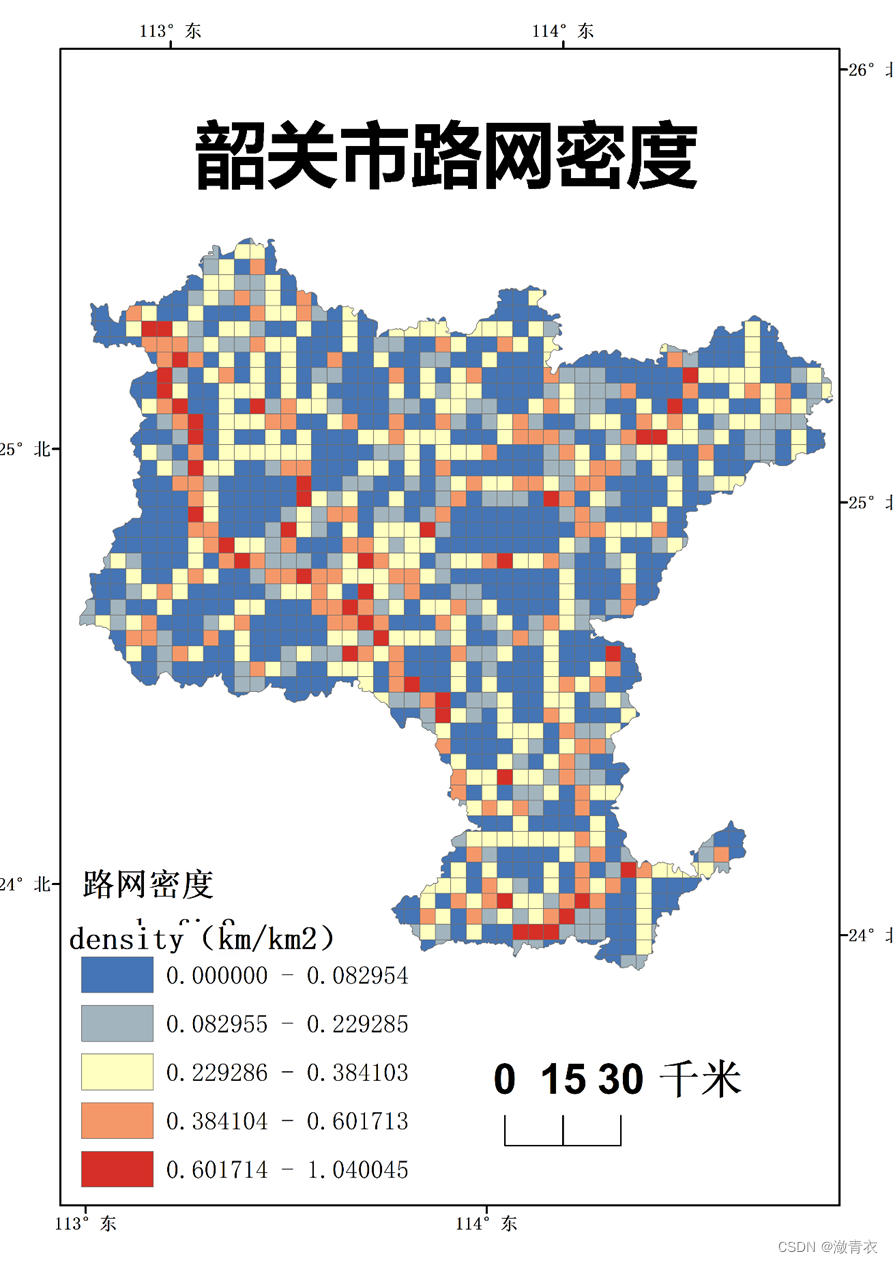

13.最后在视图布局中加入经纬网、比例尺、图例、标题、标注等，最后输出地图如下图所示

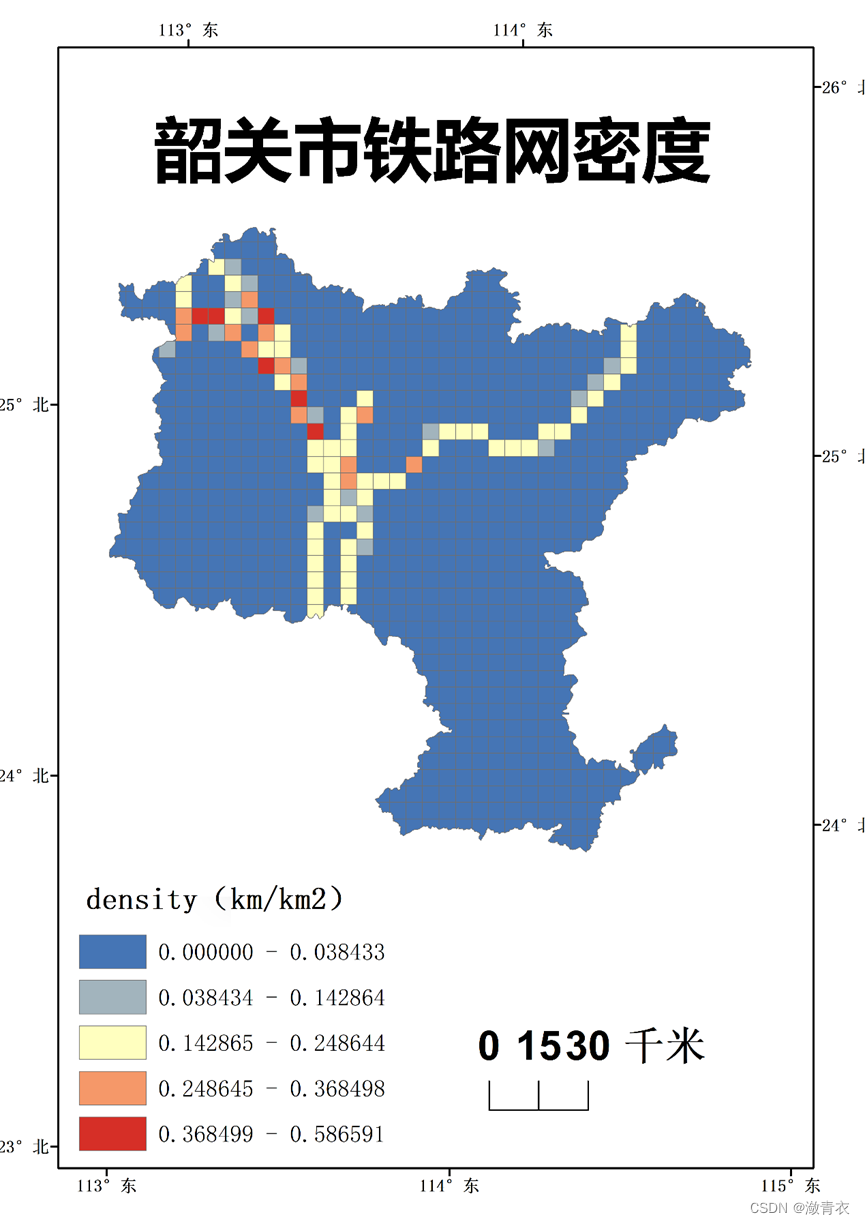

14.铁路密度制作步骤同上，得到的结果如下图
