1、存储卷的介绍

1.1 EmptyDir

EmptyDir是一种临时存储卷，其生命周期与Pod绑定。当Pod被调度到某个节点上时，Kubernetes会在该节点的文件系统中创建一个目录作为EmptyDir的存储位置，这个目录可以被Pod内的所有容器挂载使用。容器可以在这个目录中读写数据，但当Pod被删除时，EmptyDir中的数据也会被永久删除。EmptyDir的挂载非常简单，只需在Pod的配置文件中声明volume类型为EmptyDir，然后将其挂载到容器的指定路径即可，常用于容器间临时数据共享或缓存场景。

1.2 HostPath

HostPath挂载则允许将宿主机上的文件或目录挂载到Pod内的容器中。在配置时，需要在Pod的volume配置中指定HostPath类型，并设置path属性为宿主机上的绝对路径。容器可以像访问本地文件系统一样访问这个挂载点。需要注意的是，HostPath依赖于宿主机的文件系统结构，因此可能会影响容器的可移植性。此外，如果多个Pod被调度到不同的节点上，它们挂载的HostPath可能指向不同的物理位置。HostPath适用于需要容器访问宿主机特定文件（如配置文件、日志目录）或与宿主机进行数据交互的场景。

1.3 NFS

NFS（网络文件系统）挂载是一种基于网络的共享存储解决方案。在使用NFS挂载时，首先需要有一个可用的NFS服务器，该服务器上配置了共享目录。在Kubernetes中，需要在Pod的volume配置中指定NFS类型，并设置server属性为NFS服务器的IP地址或域名，path属性为NFS服务器上的共享目录路径。当Pod被调度到节点上时，Kubernetes会在节点上挂载NFS共享目录，然后将该挂载点映射到容器内。由于NFS是网络共享存储，多个Pod可以同时挂载同一个NFS卷，实现数据的共享访问。这种方式适用于需要跨节点共享数据的场景，如分布式应用中的共享配置、文件存储等。但NFS挂载的性能可能受到网络状况的影响，并且需要确保集群内的节点能够访问NFS服务器。

2、PV和PVC的介绍

2.1 PV和PVC之间的关系

在Kubernetes中，PV（PersistentVolume）和PVC（PersistentVolumeClaim）是用于管理持久化存储的重要概念。PV是集群中由管理员预先配置好的一段存储资源，它可以是各种不同类型的存储，如本地磁盘、网络存储等，PV有自己独立的生命周期，与使用它的Pod相互分离。管理员通过定义PV来描述存储的细节，包括存储的容量、访问模式（如只读、读写等）、存储类型等信息。而PVC则是用户对存储资源的一种请求声明，用户根据自己的应用需求来创建PVC，指定所需存储的容量、访问模式等要求。Kubernetes会根据PVC的要求去查找合适的PV来进行绑定。一旦PVC与PV成功绑定，PVC就可以像普通的存储卷一样被挂载到Pod中供容器使用，这样应用就能够在容器中对持久化存储进行读写操作，实现数据的持久化保存，而无需关心底层存储的具体实现细节。这种PV和PVC的架构设计，实现了存储资源的提供者（管理员）和使用者（用户）之间的解耦，使得存储资源的管理和分配更加灵活和高效，方便用户在不同的应用中便捷地使用各种类型的持久化存储资源，同时也便于管理员对集群中的存储资源进行统一的规划和管理。

2.2 静态PVC和动态PVC之间的区别

2.2.1静态PVC

静态PVC需要集群管理员预先创建PV（PersistentVolume），这些PV是具体存储资源的实体，如NFS共享目录、iSCSI卷或云存储卷，并定义其容量、访问模式和存储类等属性。当用户创建PVC请求存储时，系统会将PVC与已存在且匹配条件的PV进行绑定。这种方式的局限性在于，管理员需要提前预估存储需求并手动配置PV，可能导致资源分配不均或不足。例如，若管理员创建的PV容量过大，而用户的PVC请求容量较小，会造成存储资源浪费；反之，若PV容量过小，PVC可能无法找到合适的PV进行绑定。

2.2.2 动态PVC

动态PVC则通过StorageClass实现自动化的存储资源分配。管理员只需定义StorageClass，它描述了存储类型、供应商（如AWS EBS、GCE PD）以及如何创建PV的模板信息，而无需手动创建PV。当用户创建PVC并指定使用某个StorageClass时，Kubernetes会自动调用存储插件（如云提供商的存储接口）按需创建PV，并将其与PVC绑定。这种方式的优势在于按需分配，提高了资源利用率，减少了管理员的手动操作。例如，用户请求10GB的存储，系统会动态创建一个10GB的PV，避免了资源浪费。此外，动态PVC支持存储资源的自动扩展，当应用的存储需求增加时，可以通过修改PVC的请求容量来扩展存储，而静态PVC则需要管理员手动干预。动态PVC还简化了存储管理流程，降低了人为错误的风险，尤其适用于大规模集群和频繁变化的存储需求场景。

2.3 动态PVC的实现方法

storageclass+NFS

StorageClass结合NFS实现动态PV的核心原理是通过自动化机制按需创建NFS共享目录并映射为Kubernetes的PV资源。具体流程如下：管理员首先部署NFS客户端插件（Provisioner），该插件监听PVC创建事件；随后定义StorageClass指定NFS服务器地址和挂载路径等参数，并关联Provisioner；当用户创建PVC并引用该StorageClass时，Provisioner自动在NFS服务器上创建对应的目录，并生成匹配的PV对象完成绑定。这种方式无需手动预创建PV，实现了存储资源的按需分配，适合频繁变化的存储需求场景。

3、具体实现方法

3.1 配置nfs共享服务

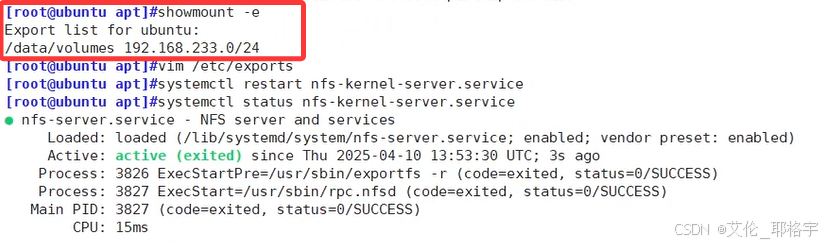

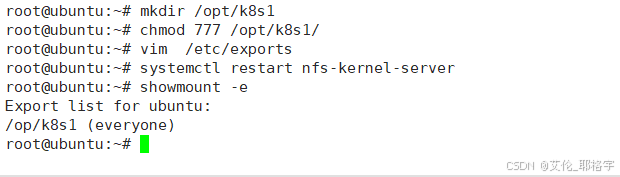

先在nfs服务器上安装nfs服务 IP地址为192.168.107.178

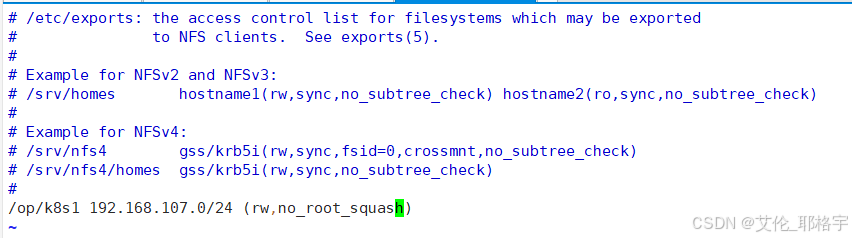

在/etc/exports文件中声明共享的文件夹。注：此处应为opt目录下（少了一个t）
在这里插入图片描述

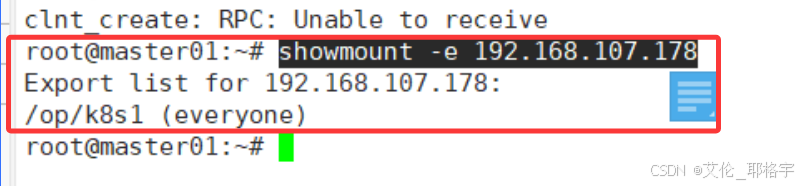

在集群内的其他机器上查看是否能看到共享的文件目录

在这里插入图片描述

3.1.1 测试nfs服务器是否正常

vim nfs.yaml 详情如下

apiVersion: apps/v1
kind: Deployment
metadata:
  name: nginx1
  #namespace:
spec:
  replicas: 3
  selector:
    matchLabels:
      app: nginx1
  template:
    metadata:
      labels:
        app: nginx1
    spec:
      #定义容器和数据卷
      containers:
      - name: nginx1
        image: nginx:1.22
        volumeMounts:
        - name: html
          #设置挂载点，以及挂载点的名称，名称可以自定义
          mountPath: /usr/share/nginx/html
      - name: nginx2
        image: nginx:1.22
        volumeMounts:
        - name: html
          #容器内使用NFS挂载，挂载点的名称要一致
          mountPath: /data
          readOnly: false
        command: ['/bin/bash', "-c", "while true;do echo $(date) >> /data/index.html;sleep 5;done"]
      volumes:
      - name: html
        nfs:
          path: /opt/k8s1
          server: 192.168.107.178
          #获取共享目录服务器的IP或者是主机名

声明共享目录
在这里插入图片描述

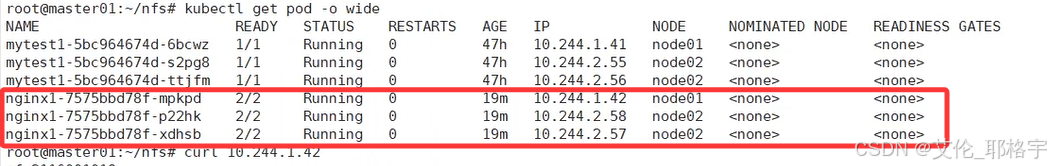

应用yaml文件，查看pod节点的状态
在这里插入图片描述

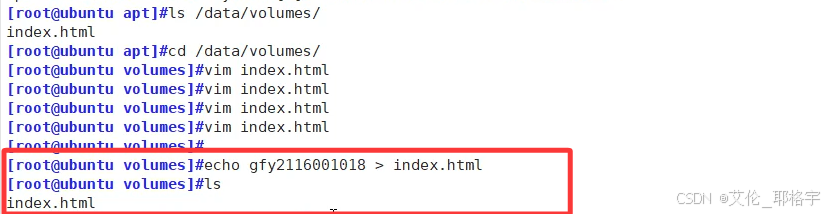

在nfs服务器上往挂载的文件中输入一串特殊的字符

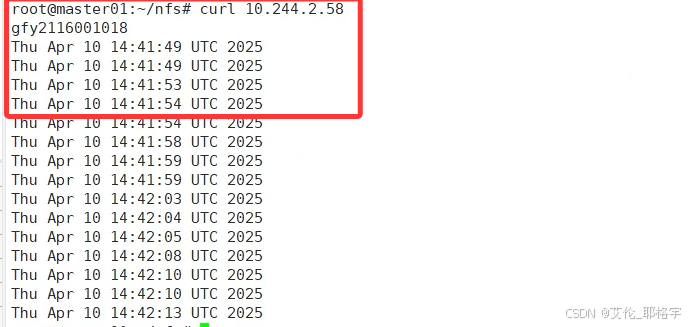

在master节点上访问刚刚创建的测试nginx容器

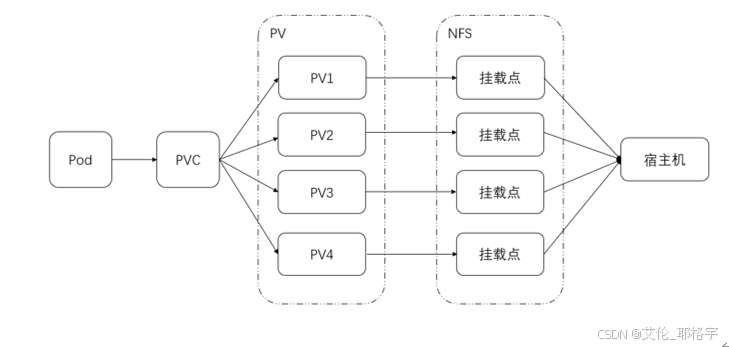

3.2 动态PVC的配置示例图

在这里插入图片描述

这张图展示了 Kubernetes 中存储资源的关联关系。Pod 通过持久卷声明（PVC）来请求存储资源，PVC 可与多个持久卷（PV，如 PV1、PV2、PV3、PV4 ）建立绑定关系。这些 PV 又分别连接到 NFS（网络文件系统）的挂载点，NFS 的挂载点最终与宿主机相连，体现了 Pod 如何通过 PVC 借助 PV 从 NFS 获取存储资源并挂载到宿主机的过程。

3.3 配置nfs服务器的权限

我们先要为nfs服务器配置必要权限具体yaml文件如下

apiVersion: v1
kind: ServiceAccount
metadata:
  name: nfs-client-provisioner
---
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRole
metadata:
  name: nfs-client-provisioner-clusterrole
rules:
  - apiGroups: [""]
    resources: ["persistentvolumes"]
    verbs: ["get", "list", "watch", "create", "delete"]
  - apiGroups: [""]
    resources: ["persistentvolumeclaims"]
    verbs: ["get", "list", "watch", "update"]
  - apiGroups: ["storage.k8s.io"]
    resources: ["storageclasses"]
    verbs: ["get", "list", "watch"]
  - apiGroups: [""]
    resources: ["events"]
    verbs: ["list", "watch", "create", "update", "patch"]
  - apiGroups: [""]
    resources: ["endpoints"]
    verbs: ["create", "delete", "get", "list", "watch", "patch", "update"]
---
#集群角色绑定 kubectl explain ClusterRoleBinding 查看字段详情
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRoleBinding
metadata:
  name: nfs-client-provisioner-clusterrolebinding
subjects:
- kind: ServiceAccount
  name: nfs-client-provisioner
  namespace: default
roleRef:
  kind: ClusterRole
  name: nfs-client-provisioner-clusterrole
  apiGroup: rbac.authorization.k8s.io

这个 YAML 文件为 NFS 客户端存储供给器（NFS Client Provisioner）配置了必要的权限，使其能够在 Kubernetes 集群中动态创建 PV（PersistentVolume）。

3.4 部署和安装provisioner 的插件

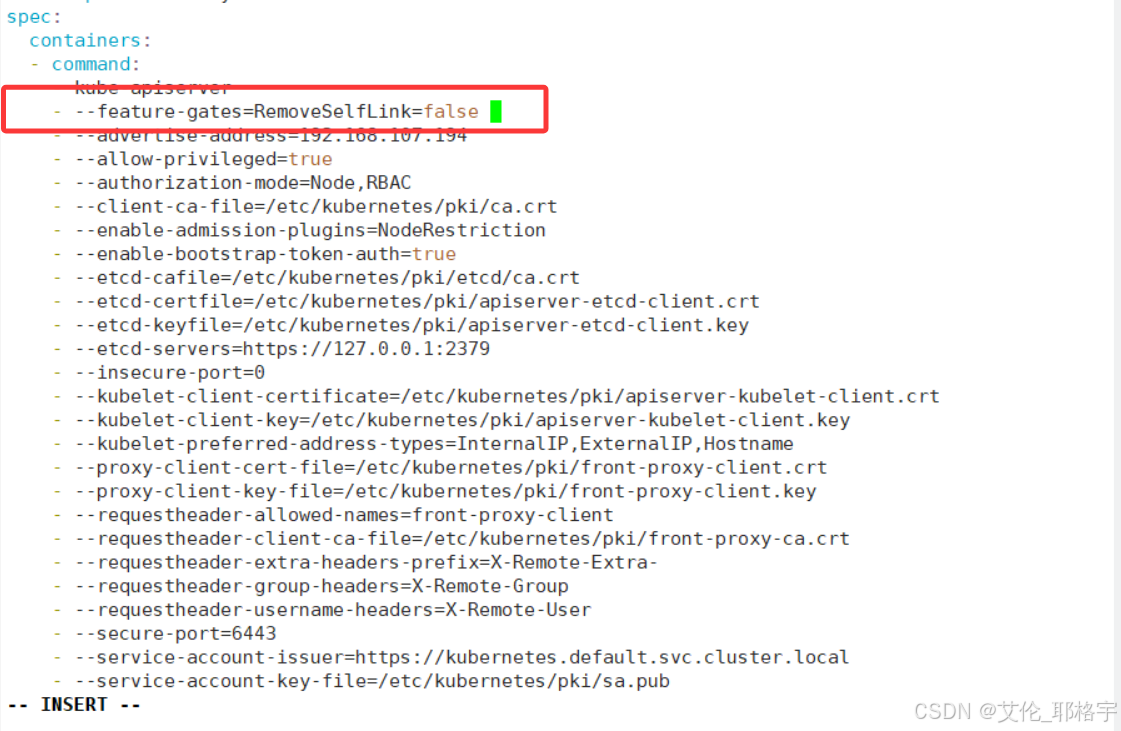

3.4.1 屏蔽selflink字段

在这里插入图片描述

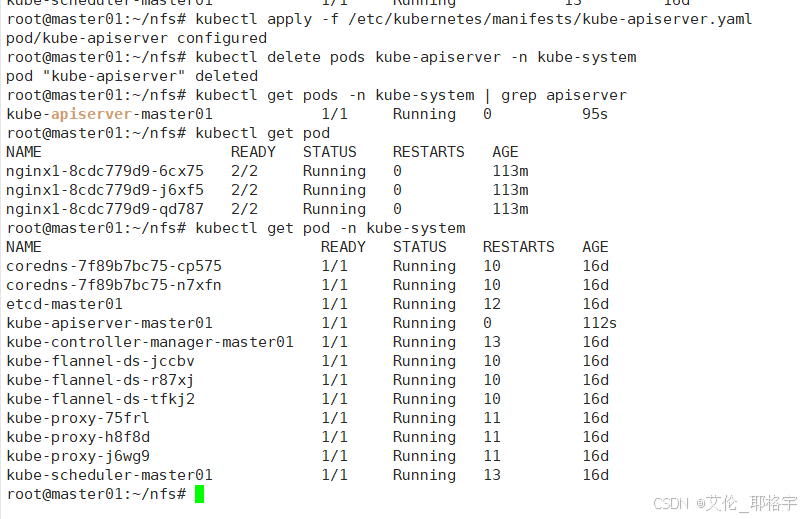

重新生成apiserver组件

kubectl apply -f /etc/kubernetes/manifests/kube-apiserver.yaml
kubectl delete pods kube-apiserver -n kube-system
kubectl get pods -n kube-system | grep apiserver

在这里插入图片描述

不屏蔽selflink字段可能会报错

3.4.2 部署和安装provisioner 的插件

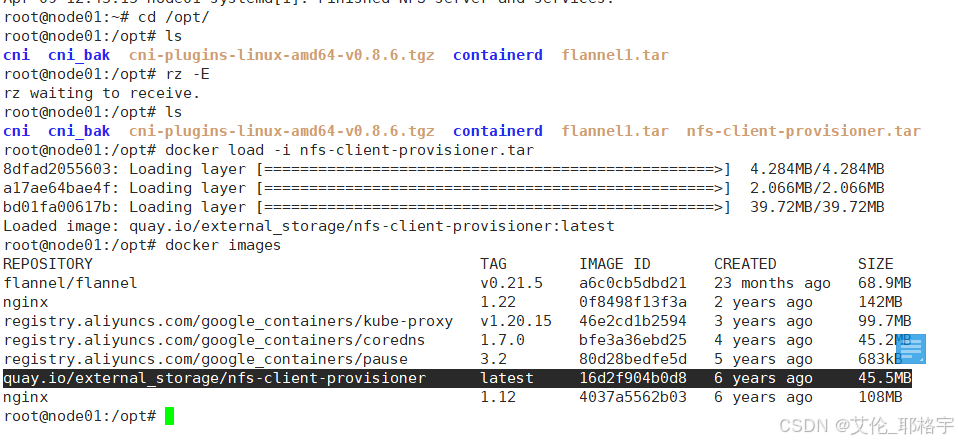

拖入相关的包
在这里插入图片描述
yaml文件具体如下

apiVersion: apps/v1
kind: Deployment
metadata:
  name: nfs1
spec:
  replicas: 1
  selector:
    matchLabels:
      app: nfs1
  strategy:
    type: Recreate
  template:
    metadata:
      labels:
        app: nfs1
    spec:
      nodeName: node01
      # 指定Service Account账户
      serviceAccountName: nfs-client-provisioner
      containers:
        - name: nfs1
          image: quay.io/external_storage/nfs-client-provisioner:latest
          imagePullPolicy: IfNotPresent
          volumeMounts:
            - name: nfs
              mountPath: /persistentvolumes
          env:
            - name: PROVISIONER_NAME
              # 配置provisioner的Name，确保该名称与StorageClass资源中的provisioner名称保持一致
              value: nfs-storage
            - name: NFS_SERVER
              # 配置绑定的nfs服务器
              value: 192.168.107.178
            - name: NFS_PATH
              # 配置绑定的nfs服务器目录
              value: /opt/k8s
      volumes:
        - name: nfs
          nfs:
            server: 192.168.107.178
            path: /opt/k8s

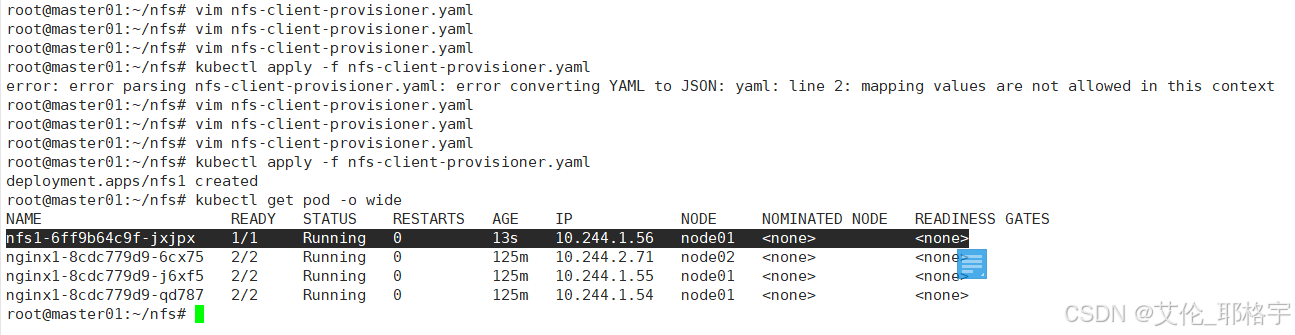

应用yaml文件
在这里插入图片描述

3.5 实现自动的PV和PVC

vim nfs-client-storageclass.yaml

apiVersion: storage.k8s.io/v1
kind: StorageClass
metadata:
  name: nfs-client-storageclass
provisioner: nfs-storage
parameters:
  archiveOnDelete: "false"
reclaimPolicy: Retain
allowVolumeExpansion: true

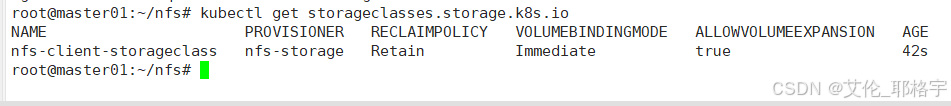

kubectl get storageclasses.storage.k8s.io 查看详细状态

在这里插入图片描述

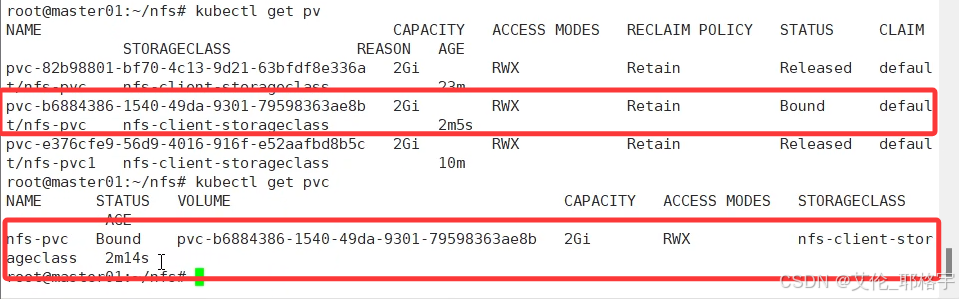

4、创建pvc和pod测试

测试yaml文件如下

apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: nfs-pvc
spec:
  accessModes:
    - ReadWriteMany
  storageClassName: nfs-client-storageclass
  resources:
    requests:
      storage: 2Gi
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: test-storageclass-deployment
  labels:
    app: nginx1
spec:
  replicas: 3
  selector:
    matchLabels:
      app: nginx1
  template:
    metadata:
      labels:
        app: nginx1
    spec:
      containers:
      - name: nginx1
        image: nginx:1.22
        volumeMounts:
        - name: nfs-pvc
          mountPath: /usr/share/nginx/html
      volumes:
      - name: nfs-pvc
        persistentVolumeClaim:
          claimName: nfs-pvc
