基于Raft算法的分布式KV数据库：四、aft重点辅助函数讲解及剩余部分

github地址:https://github.com/1412771048/Raft

CPPRaft系列-raft重点辅助函数讲解及剩余部分-05

在上一篇文章结束之后，raft的运行的主要原理已经基本掌握。

在理论方面，主要只剩下：线性一致性、持久化的相关内容。

因此剩下的重点就是代码实现了。

在这一篇中，我们会初步搭建起来一个raft集群，具备选举和复制日志的功能。

在这一篇讲解中，因为已经将代码放出，后文如果涉及“在xxx文件中”，那就是在代码仓库的某个文件夹/文件中。

持久化

持久化就是把不能丢失的数据保存到磁盘。

持久化哪些内容？

持久化的内容为两部分：1.raft节点的部分信息；2.kvDb的快照

raft节点的部分信息

m_currentTerm ：当前节点的Term，避免重复到一个Term，可能会遇到重复投票等问题。

m_votedFor ：当前Term给谁投过票，避免故障后重复投票。

m_logs ：raft节点保存的全部的日志信息。

不妨想一想，其他的信息为什么不用持久化，比如说：身份、commitIndex、applyIndex等等。

applyIndex不持久化是经典raft的实现，在一些工业实现上可能会优化，从而持久化。

即applyIndex不持久化不会影响“共识”。

kvDb的快照

m_lastSnapshotIncludeIndex ：快照的信息，快照最新包含哪个日志Index

m_lastSnapshotIncludeTerm ：快照的信息，快照最新包含哪个日志Term，与m_lastSnapshotIncludeIndex 是对应的。

Snapshot是kvDb的快照，也可以看成是日志，因此:全部的日志 = m_logs + snapshot

因为Snapshot是kvDB生成的，kvDB肯定不知道raft的存在，而什么term、什么日志Index都是raft才有的概念，因此snapshot中肯定没有term和index信息。

所以需要raft自己来保存这些信息。

故，快照与m_logs联合起来理解即可。

为什么要持久化这些内容

两部分原因：共识安全、优化。

除了snapshot相关的部分，其他部分都是为了共识安全。

而snapshot是因为日志一个一个的叠加，会导致最后的存储非常大，因此使用snapshot来压缩日志。

不严谨的一种理解方式：

为什么snashot可以压缩日志？

日志是追加写的，对于一个变量的重复修改可能会重复保存，理论上对一个变量的反复修改会导致日志不断增大。

而snapshot是原地写，即只保存一个变量最后的值，自然所需要的空间就小了。

什么时候持久化

需要持久化的内容发送改变的时候就要注意持久化。

比如term 增加，日志增加等等。

具体的可以查看代码仓库中的void Raft::persist() 相关内容。

谁来调用持久化

谁来调用都可以，只要能保证需要持久化的内容能正确持久化。

仓库代码中选择的是raft类自己来完成持久化。因为raft类最方便感知自己的term之类的信息有没有变化。

注意，虽然持久化很耗时，但是持久化这些内容的时候不要放开锁，以防其他线程改变了这些值，导致其它异常。

具体怎么实现持久化|使用哪个函数持久化

其实持久化是一个非常难的事情，因为持久化需要考虑：速度、大小、二进制安全。

因此仓库实现目前采用的是使用boost库中的持久化实现，将需要持久化的数据序列化转成std::string 类型再写入磁盘。

当然其他的序列化方式也少可行的。

可以看到这一块还是有优化空间的，因此可以尝试对这里优化优化。

std::string Raft::persistData() {

​    BoostPersistRaftNode boostPersistRaftNode;

​    boostPersistRaftNode.m_currentTerm = m_currentTerm;

​    boostPersistRaftNode.m_votedFor = m_votedFor;

​    boostPersistRaftNode.m_lastSnapshotIncludeIndex = m_lastSnapshotIncludeIndex;

​    boostPersistRaftNode.m_lastSnapshotIncludeTerm = m_lastSnapshotIncludeTerm;

​    for (auto &item: m_logs) {

​        boostPersistRaftNode.m_logs.push_back(item.SerializeAsString());

​    }

​    std::stringstream ss;

​    boost::archive::text_oarchive oa(ss);

​    oa<<boostPersistRaftNode;

​    return ss.str();

}

kvServer

kvServer是干什么的

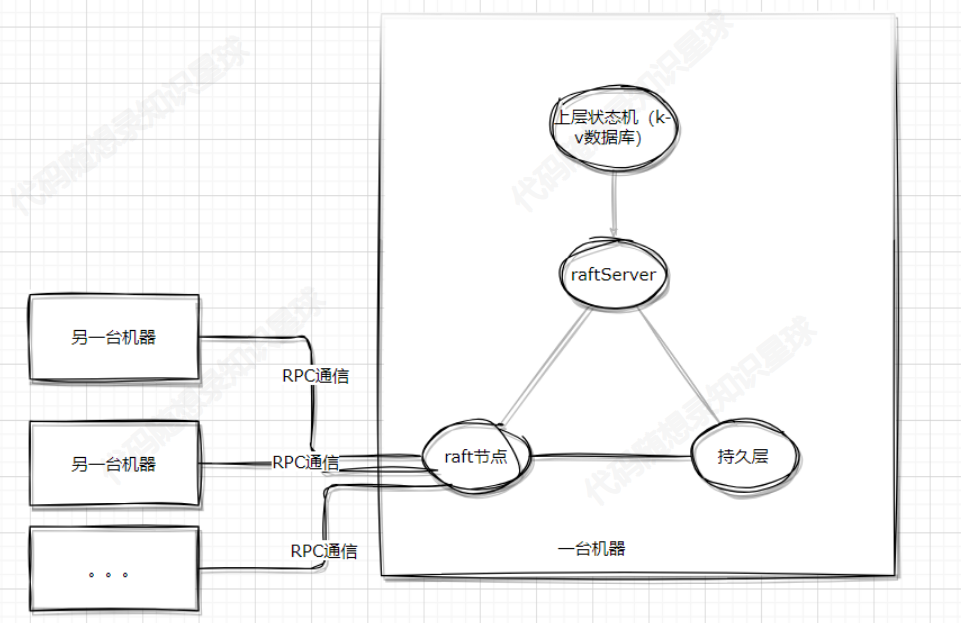

如果这个有问题，让我们重新回顾一下以前的架构图片：

图中是raftServer，这里叫成kvServer，是一样的。

kvServer其实是个中间组件，负责沟通kvDB和raft节点。

那么外部请求怎么打进来呢？

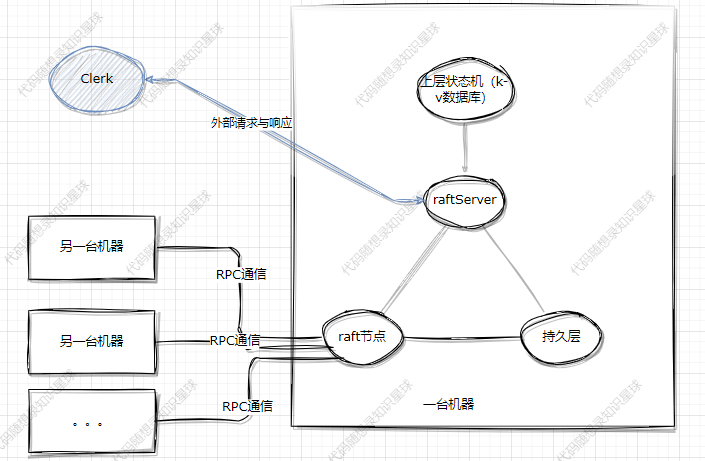

哦吼，当然是Server来负责呀，加入后变成了：

kvServer怎么和上层kvDB沟通，怎么和下层raft节点沟通

通过这两个成员变量实现：

​

 std::shared_ptr<LockQueue<ApplyMsg> > applyChan; //kvServer和raft节点的通信管道

​

​    std::unordered_map<std::string, std::string> m_kvDB; //kvDB，用unordered_map来替代

kvDB：使用的是unordered_map来代替上层的kvDB，因此没啥好说的。

raft节点：其中LockQueue 是一个并发安全的队列，这种方式其实是模仿的go中的channel机制。

kvServer怎么处理外部请求

从上面的结构图中可以看到kvServer负责与外部clerk通信。

那么一个外部请求的处理可以简单的看成两步：1.接收外部请求。2.本机内部与raft和kvDB协商如何处理该请求。3.返回外部响应。

接收与响应外部请求

对于1和3，请求和返回的操作我们可以通过http、自定义协议等等方式实现，但是既然我们已经写出了rpc通信的一个简单的实现，那就使用rpc来实现吧。

而且rpc可以直接完成请求和响应这一步，后面就不用考虑外部通信的问题了，好好处理好本机的流程即可。

相关函数是：

​

  void PutAppend(google::protobuf::RpcController *controller,

​                   const ::raftKVRpcProctoc::PutAppendArgs *request,

​                   ::raftKVRpcProctoc::PutAppendReply *response,

​                   ::google::protobuf::Closure *done) override;

​    void Get(google::protobuf::RpcController *controller,

​             const ::raftKVRpcProctoc::GetArgs *request,

​             ::raftKVRpcProctoc::GetReply *response,

​             ::google::protobuf::Closure *done) override;

见名知意，请求分成两种：get和put（也就是set）。

如果是putAppend，clerk中就调用PutAppend 的rpc。

如果是Get，clerk中就调用Get 的rpc。

与raft节点沟通

在正式开始之前我们必须要先了解 线性一致性 的相关概念。

什么是线性一致性？

在初次见到这个概念的，会觉得有一些莫名其妙，不要慌，马上给你解释，解释完之后你会更加懵。

一个系统的执行历史是一系列的客户端请求，或许这是来自多个客户端的多个请求。如果执行历史整体可以按照一个顺序排列，且排列顺序与客户端请求的实际时间相符合，那么它是线性一致的。当一个客户端发出一个请求，得到一个响应，之后另一个客户端发出了一个请求，也得到了响应，那么这两个请求之间是有顺序的，因为一个在另一个完成之后才开始。一个线性一致的执行历史中的操作是非并发的，也就是时间上不重合的客户端请求与实际执行时间匹配。并且，每一个读操作都看到的是最近一次写入的值。

感觉看的是一头雾水，一个稍微通俗一点的理解为：

1. 如果一个操作在另一个操作开始前就结束了，那么这个操作必须在执行历史中出现在另一个操作前面。

要理解这个你需要首先明白：

1. 对于一个操作来说，从请求发出到收到回复，是一个时间段。因为操作中包含很多步骤，至少包含：网络传输、数据处理、数据真正写入数据库、数据处理、网络传输。
2. 那么操作真正完成（数据真正写入数据库）可以看成是一个时间点。

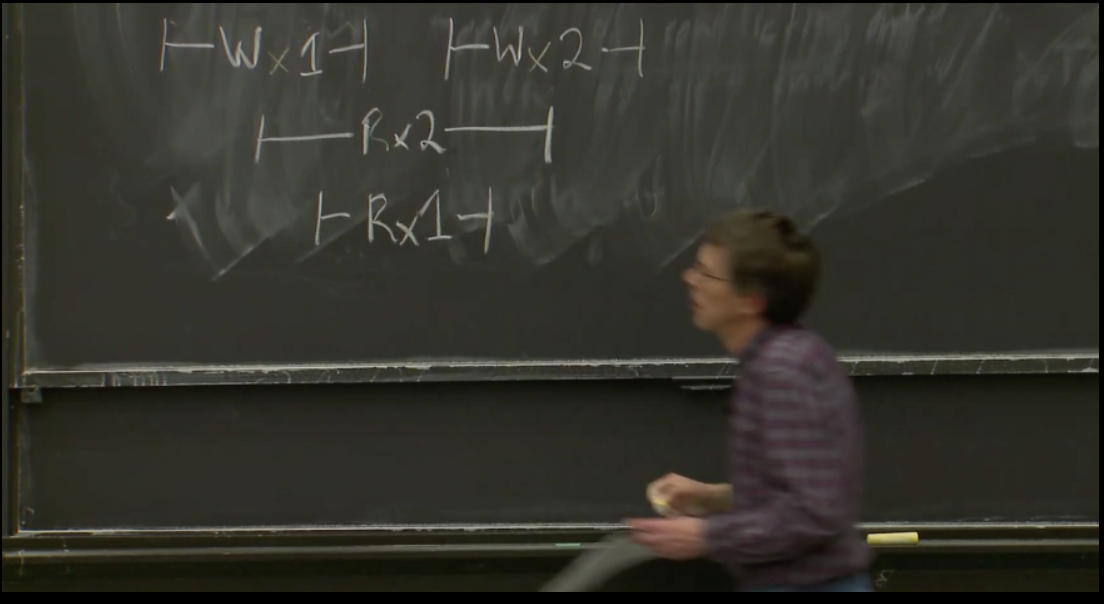

操作真正完成 可能在操作时间段的任何一个时间点完成。我们可以看下下面这个图检验下自己的理解：

其中W表示写入，R表示读。在写入1和写入的时间片段中，分别Read出了2和1两个数字，而这是符合线性一致性的。

对于线性一致性理解还是有难度，肯定还是有些疑惑的。

建议阅读：https://mit-public-courses-cn-translatio.gitbook.io/mit6-824/lecture-07-raft2/7.6-qiang-yi-zhi-linearizability

和网上其他讨论。

这里讲一讲raft如何做的。

每个 client 都需要一个唯一的标识符，它的每个不同命令需要有一个顺序递增的 commandId，clientId 和这个 commandId，clientId 可以唯一确定一个不同的命令，从而使得各个 raft 节点可以记录保存各命令是否已应用以及应用以后的结果。

即对于每个clinet，都有一个唯一标识，对于每个client，只执行递增的命令。

在保证线性一致性的情况下如何写kv

​ 具体的思想在上面已经讲过，这里展示一下关键的代码实现：

​

 if (!chForRaftIndex->timeOutPop(CONSENSUS_TIMEOUT, &raftCommitOp)) {//通过超时pop来限定命令执行时间，如果超过时间还没拿到消息说明命令执行超时了。

​        if (ifRequestDuplicate(op.ClientId, op.RequestId)) {

​            reply->set_err(OK);// 超时了,但因为是重复的请求，返回ok，实际上就算没有超时，在真正执行的时候也要判断是否重复

​        } else {

​            reply->set_err(ErrWrongLeader);   ///这里返回这个的目的让clerk重新尝试

​        }

​    } else {

​        //没超时，命令可能真正的在raft集群执行成功了。

​        if (raftCommitOp.ClientId == op.ClientId &&

​            raftCommitOp.RequestId == op.RequestId) {   //可能发生leader的变更导致日志被覆盖，因此必须检查

​            reply->set_err(OK);

​        } else {

​            reply->set_err(ErrWrongLeader);

​        }

​    }

需要注意的是，这里的命令执行成功是指：本条命令在整个raft集群达到同步的状态，而不是一台机器上的raft保存了该命令。

在保证线性一致性的情况下如何读kv

​

    if (!chForRaftIndex->timeOutPop(CONSENSUS_TIMEOUT, &raftCommitOp)) {

​        int _ = -1;

​        bool isLeader = false;

​        m_raftNode->GetState(&_, &isLeader);

​        if (ifRequestDuplicate(op.ClientId, op.RequestId) && isLeader) {

​            //如果超时，代表raft集群不保证已经commitIndex该日志，但是如果是已经提交过的get请求，是可以再执行的。

​            // 不会违反线性一致性

​            std::string value;

​            bool exist = false;

​            ExecuteGetOpOnKVDB(op, &value, &exist);

​            if (exist) {

​                reply->set_err(OK);

​                reply->set_value(value);

​            } else {

​                reply->set_err(ErrNoKey);

​                reply->set_value("");

​            }

​        } else {

​            reply->set_err(ErrWrongLeader);  //返回这个，其实就是让clerk换一个节点重试

​        }

​    } else {

​        //raft已经提交了该command（op），可以正式开始执行了

​        //todo 这里感觉不用检验，因为leader只要正确的提交了，那么这些肯定是符合的

​        if (raftCommitOp.ClientId == op.ClientId && raftCommitOp.RequestId == op.RequestId) {

​            std::string value;

​            bool exist = false;

​            ExecuteGetOpOnKVDB(op, &value, &exist);

​            if (exist) {

​                reply->set_err(OK);

​                reply->set_value(value);

​            } else {

​                reply->set_err(ErrNoKey);

​                reply->set_value("");

​            }

​        } else {

​        }

​    }

个人感觉读与写不同的是，读就算操作过也可以重复执行，不会违反线性一致性。

因为毕竟不会改写数据库本身的内容。

以GET请求为例看一看流程

以一个读操作为例看一看流程：

首先外部RPC调用GET，

void KvServer::Get(google::protobuf::RpcController *controller, const ::raftKVRpcProctoc::GetArgs *request,

​                   ::raftKVRpcProctoc::GetReply *response, ::google::protobuf::Closure *done) {

​    KvServer::Get(request,response);

​    done->Run();

}

然后是根据请求参数生成Op，生成Op是因为raft和raftServer沟通用的是类似于go中的channel的机制，然后向下执行即可。

注意：在这个过程中需要判断当前节点是不是leader，如果不是leader的话就返回ErrWrongLeader ，让其他clerk换一个节点尝试。

// 处理来自clerk的Get RPC

void KvServer::Get(const raftKVRpcProctoc::GetArgs *args, raftKVRpcProctoc::GetReply *reply) {

​    Op op;

​    op.Operation = "Get";

​    op.Key = args->key();

​    op.Value = "";

​    op.ClientId = args->clientid();

​    op.RequestId = args->requestid();

​    int raftIndex = -1;

​    int _ = -1;

​    bool isLeader = false;

​    m_raftNode->Start(op, &raftIndex, &_, &isLeader);//raftIndex：raft预计的logIndex ，虽然是预计，但是正确情况下是准确的，op的具体内容对raft来说 是隔离的

​    if (!isLeader) {

​        reply->set_err(ErrWrongLeader);

​        return;

​    }

​    // create waitForCh

​    m_mtx.lock();

​    if (waitApplyCh.find(raftIndex) == waitApplyCh.end()) {

​        waitApplyCh.insert(std::make_pair(raftIndex, new LockQueue<Op>()));

​    }

​    auto chForRaftIndex = waitApplyCh[raftIndex];

​    m_mtx.unlock(); //直接解锁，等待任务执行完成，不能一直拿锁等待

​    // timeout

​    Op raftCommitOp;

​    if (!chForRaftIndex->timeOutPop(CONSENSUS_TIMEOUT, &raftCommitOp)) {

​        int _ = -1;

​        bool isLeader = false;

​        m_raftNode->GetState(&_, &isLeader);

​        if (ifRequestDuplicate(op.ClientId, op.RequestId) && isLeader) {

​            //如果超时，代表raft集群不保证已经commitIndex该日志，但是如果是已经提交过的get请求，是可以再执行的。

​            // 不会违反线性一致性

​            std::string value;

​            bool exist = false;

​            ExecuteGetOpOnKVDB(op, &value, &exist);

​            if (exist) {

​                reply->set_err(OK);

​                reply->set_value(value);

​            } else {

​                reply->set_err(ErrNoKey);

​                reply->set_value("");

​            }

​        } else {

​            reply->set_err(ErrWrongLeader);  //返回这个，其实就是让clerk换一个节点重试

​        }

​    } else {

​        //raft已经提交了该command（op），可以正式开始执行了

//        DPrintf("[WaitChanGetRaftApplyMessage<--]Server %d , get Command <-- Index:%d , ClientId %d, RequestId %d, Opreation %v, Key :%v, Value :%v", kv.me, raftIndex, op.ClientId, op.RequestId, op.Operation, op.Key, op.Value)

​        //todo 这里还要再次检验的原因：感觉不用检验，因为leader只要正确的提交了，那么这些肯定是符合的

​        if (raftCommitOp.ClientId == op.ClientId && raftCommitOp.RequestId == op.RequestId) {

​            std::string value;

​            bool exist = false;

​            ExecuteGetOpOnKVDB(op, &value, &exist);

​            if (exist) {

​                reply->set_err(OK);

​                reply->set_value(value);

​            } else {

​                reply->set_err(ErrNoKey);

​                reply->set_value("");

​            }

​        } else {

​            reply->set_err(ErrWrongLeader);

​        }

​    }

​    m_mtx.lock();   //todo 這個可以先弄一個defer，因爲刪除優先級並不高，先把rpc發回去更加重要

​    auto tmp = waitApplyCh[raftIndex];

​    waitApplyCh.erase(raftIndex);

​    delete tmp;

​    m_mtx.unlock();

}

RPC如何实现调用

这里以Raft类为例讲解下如何使用rpc远程调用的。

1.写protoc文件，并生成对应的文件，Raft类使用的protoc文件和生成的文件见：这里

2.继承生成的文件的类 class Raft : public raftRpcProctoc::raftRpc

3.重写rpc方法即可：

// 重写基类方法,因为rpc远程调用真正调用的是这个方法

​ //序列化，反序列化等操作rpc框架都已经做完了，因此这里只需要获取值然后真正调用本地方法即可。

​

    void AppendEntries(google::protobuf::RpcController *controller,

​                       const ::raftRpcProctoc::AppendEntriesArgs *request,

​                       ::raftRpcProctoc::AppendEntriesReply *response,

​                       ::google::protobuf::Closure *done) override;

​    void InstallSnapshot(google::protobuf::RpcController *controller,

​                         const ::raftRpcProctoc::InstallSnapshotRequest *request,

​                         ::raftRpcProctoc::InstallSnapshotResponse *response,

​                         ::google::protobuf::Closure *done) override;

​    void RequestVote(google::protobuf::RpcController *controller,

​                     const ::raftRpcProctoc::RequestVoteArgs *request,

​                     ::raftRpcProctoc::RequestVoteReply *response,

​                     ::google::protobuf::Closure *done) override;

---

补充

关于面试

1. 虽然最难的地方在raft共识算法本身，但是raft算法算是地基。一些优化的地方可能更问的时间更多。
2. 对一个（有时间多个）的细节狠狠的把握下，面试的时候主动提起。

对第二点大家可以好好体会下，因为这相当于是你的“亮点”，因为raft的基础的东西如果面试官会的话其实他肯定会问，但是基础的共性的东西问完之后，他应该问些啥呢？

基础的问题和答案你好准备，但是之后的问题和答案你就不好准备了呀，与其主动被问，不如主动说，在设计的时候，你想到了一个xxx问题，然后对xxx问题的理解是xxxx。这样的话面试官正好在思考问什么，大多数情况下就会听一听你的。

对这点一个比较有意思的面试就是面试官问我这个项目你有啥收获，我就说对一致性的概念认识更加深刻，认识到了raft中的线性一致性与MySQL中的一致性是两个概念这样xxxx。

个人认为或许还值得深入思考的点

1. snapshot压缩日志的相关内容：类似Redis的aof和rdb、类似lsm的设计考量。

2. 有没有考虑过日志或者其他文件中途损坏的问题。

3. 有锁队列、无锁队列怎么实现，如何优化锁粒度提高并发。即lockqueue类的实现及其优化。

后续内容

文章内容至此raft的主要内容已经结束，后续的话也在考虑写什么内容，大家也可以提点建议。

后续的重点会放在现有代码的完善上面。

可能的后续内容：

1. RPC的实现原理简单讲解。

2. 跳表如何实现，目前跳表暂时使用的是kv代替~

3. LockQueue的实现

4. Defer函数等辅助函数的实现
