🔥 内容介绍

心电图（ECG）信号作为临床上用于诊断心脏疾病的重要生理信号，具有采样率高、数据量大的特点。随着远程医疗、可穿戴设备和大规模健康监测的普及，高效的ECG信号压缩技术变得至关重要。本文系统性地回顾了ECG信号压缩的理论基础和主要方法，并深入探讨了基于三次样条近似重建的ECG信号压缩研究。文章首先阐述了ECG信号压缩的必要性、目标以及关键性能指标，接着详细介绍了包括基于变换域、时域、参数模型等在内的经典ECG压缩算法。随后，重点聚焦于基于信号近似重建的压缩策略，并详细分析了三次样条曲线在ECG信号重建中的理论优势与应用可行性。研究内容涵盖了三次样条插值与三次样条逼近在ECG信号重建中的应用，并讨论了如何结合这些方法进行ECG信号的有效压缩与解压缩。通过对相关研究文献的梳理和理论分析，本文旨在为进一步提升ECG信号压缩效率和重建质量提供理论指导和实践参考。

关键词: 心电图信号；信号压缩；三次样条；信号重建；数据压缩；医疗信号处理

1. 引言

心电图（Electrocardiogram, ECG）是记录心脏电生理活动的非侵入性诊断工具。它通过体表电极捕捉心脏在每个心动周期产生的微弱电信号，并以波形图的形式呈现，为临床医生评估心脏功能、诊断心律失常、心肌缺血、心肌梗死等疾病提供了重要的依据。随着医疗技术的进步，ECG数据的采集方式日益多样化，从传统的十二导联心电图机到动态心电图（Holter）、可穿戴心电监测设备，ECG数据的产生量呈现爆炸式增长。例如，动态心电图通常需要连续记录24小时甚至更长时间的ECG数据，这导致单个病患的数据量可达数十兆字节。如此庞大的数据量对存储空间、传输带宽以及后续的数据处理和分析带来了巨大的挑战。

为了有效地管理和利用这些海量的ECG数据，心电图信号压缩技术应运而生并迅速发展。ECG信号压缩旨在以最小的数据量损失保留信号的关键信息，以便在存储、传输和处理过程中节省资源。理想的ECG信号压缩应具备高压缩比、低失真度、计算效率高以及能够方便地进行信号重建等特点。然而，ECG信号具有非平稳性、个体差异性大以及包含QRS波群、P波、T波等复杂的形态特征，这使得ECG信号的有效压缩具有一定的挑战性。既要尽可能地去除冗余信息，又要最大限度地保留临床诊断所需的关键波形特征。

本文的研究重点在于ECG信号的压缩理论及其在基于信号近似重建方面的应用，特别是利用三次样条曲线进行ECG信号的重建。三次样条曲线作为一种具有良好光滑性、局部性和逼近性能的函数，在曲线拟合和信号重建领域具有广泛的应用前景。将其应用于ECG信号的重建，有望在保证重建信号质量的同时，实现高效的数据压缩。

2. ECG信号压缩的理论基础与方法

ECG信号压缩可以被视为一种有损压缩过程。与无损压缩旨在完全恢复原始数据不同，有损压缩允许一定程度的信息损失，以换取更高的压缩比。这种损失通常是不可察觉的或对临床诊断影响较小的冗余或噪声信息。评估ECG信号压缩性能的关键指标包括：

压缩比（Compression Ratio, CR）：
原始数据大小与压缩后数据大小之比。CR越大，表示压缩效果越好。
百分比均方差失真（Percentage Root Mean Square Difference, PRD）：
衡量压缩后重建信号与原始信号之间的失真程度。
峰值信噪比（Peak Signal-to-Noise Ratio, PSNR）：
衡量信号质量与噪声水平之比，常用于图像和视频压缩，也可用于评估信号重建质量。PSNR越高，表示重建信号质量越好。
临床诊断准确性：
最重要的指标，评估压缩和重建过程是否影响医生对ECG信号进行正确诊断。这通常需要通过医生对重建信号的盲法评估来确定。

ECG信号压缩方法多种多样，大致可以归类为以下几类：

基于时域的方法：
直接在原始信号时域上进行处理。例如，波形采样法（如零交叉法、峰值选择法）、自适应差分脉冲编码调制（ADPCM）、以及基于波形相似性的分段近似法等。这类方法通常计算复杂度较低，但压缩比较有限，且对噪声敏感。
基于变换域的方法：
将ECG信号变换到其他域进行处理，如傅里叶变换、离散余尔变换（DCT）、小波变换等。通过在变换域对系数进行量化和编码，实现数据压缩。小波变换因其多分辨率分析特性，在ECG信号压缩中得到了广泛应用，能够有效捕捉ECG信号的局部特征。
基于参数模型的方法：
利用数学模型来描述ECG信号的特征，例如自回归（AR）模型、自回归滑动平均（ARMA）模型等。通过存储模型的参数来实现压缩。
基于机器学习的方法：
利用深度学习等机器学习技术来学习ECG信号的潜在表示，实现更高效的压缩。例如，基于自编码器的方法。

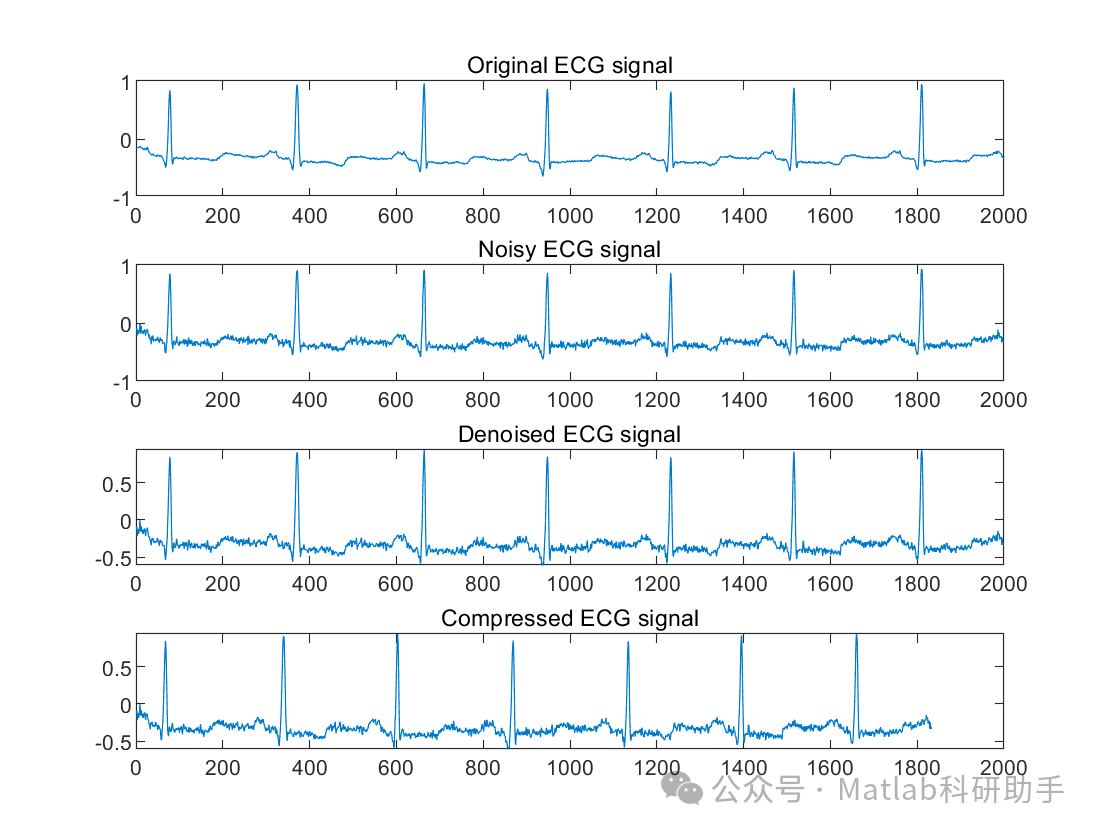

每种方法都有其优缺点，实际应用中常常会结合多种方法以达到更好的压缩效果。例如，可以先进行信号预处理（如去噪），再采用小波变换进行压缩，最后进行熵编码。

3. 基于信号近似重建的ECG信号压缩

基于信号近似重建的ECG信号压缩是一种重要的压缩策略。其核心思想是在保留信号关键特征的前提下，用一个更简单的模型或更少的参数来近似表示原始信号。在解压缩时，利用这些参数或模型来重建信号。这种方法通常具有较高的压缩比，但需要在压缩比和重建精度之间进行权衡。

常见的信号近似重建方法包括：

多项式拟合：
用分段多项式来拟合ECG信号，通过存储多项式系数和分段点来实现压缩。不同阶次的多项式具有不同的拟合能力。
线性插值与分段线性近似：
将ECG信号分段，每段用直线进行近似。通过存储分段点和斜率来实现压缩。
样条函数拟合：
利用样条函数来拟合ECG信号。样条函数具有光滑性好、局部性强的特点，能够更好地逼近复杂波形。

本文将重点探讨基于样条函数，特别是三次样条函数在ECG信号近似重建中的应用。

4. 三次样条曲线在ECG信号重建中的理论与应用

样条函数是一种分段定义的平滑曲线。它由一系列多项式连接而成，且在连接点（称为节点或插值点）上满足一定的光滑性条件。三次样条（Cubic Spline）是指分段多项式为三次多项式的样条函数。与低阶多项式相比，三次样条具有更强的拟合能力，能够更好地逼近ECG信号的复杂波形。与高阶多项式相比，三次样条具有更好的数值稳定性和局部性，避免了龙格现象。

将三次样条应用于ECG信号重建，其基本思想是选取ECG信号中的一部分关键点（例如，峰值、谷值、拐点等），将这些点作为三次样条的节点。然后，通过这些节点构建三次样条函数，用该函数来近似表示原始ECG信号。在压缩时，只需存储这些关键点的采样值以及构建三次样条所需的少量参数（例如，边界条件或二阶导数值等）。在解压缩时，利用存储的关键点和参数，重新构建三次样条函数，并通过该函数生成重建的ECG信号。

三次样条逼近（Cubic Spline Approximation）：
三次样条逼近不要求样条函数完全经过所有选定的点，而是寻求一个样条函数，使得它在整体上尽可能地接近原始信号。常用的逼近方法包括最小二乘法等，通过最小化原始信号与样条函数之间的误差来确定样条函数的参数。三次样条逼近通常比插值具有更好的抗噪声能力，并且可以通过调整节点数量和位置来控制压缩比和重建精度。

4.1 基于三次样条插值的ECG信号压缩

基于三次样条插值的ECG信号压缩过程如下：

关键点选取：
从原始ECG信号中选取一系列关键点作为插值节点。关键点的选取策略至关重要，直接影响压缩比和重建质量。常见的策略包括：
- 固定间隔采样：
  每隔固定的采样点选取一个点作为节点。简单易行，但对信号特征变化不敏感。
- 自适应采样：
  根据信号的局部变化程度动态调整采样间隔。例如，在QRS波群等变化剧烈的部分增加采样密度，在平坦的部分减少采样密度。可以通过设定误差阈值来控制采样密度。
- 特征点检测：
  检测ECG信号的特征点，如P波峰值、QRS波群的R波峰值、S波谷值、T波峰值等，并将这些特征点作为节点。这种方法能够保留重要的诊断信息，但对特征点检测的准确性要求较高。
三次样条插值：
利用选定的关键点，构建三次样条插值函数。这通常需要求解一个线性方程组来确定每个分段三次多项式的系数。
数据压缩：
存储选定的关键点的采样值以及构建三次样条所需的边界条件或二阶导数值等。这些数据量远小于原始ECG信号的数据量，从而实现压缩。
信号重建：
在解压缩时，利用存储的关键点数据和参数，重新构建三次样条插值函数，并根据原始采样率生成重建的ECG信号。

基于三次样条插值的压缩方法在保证选定关键点处重建精度较高，但在关键点之间的区域，重建精度取决于信号的平滑程度和关键点的选取策略。

4.2 基于三次样条逼近的ECG信号压缩

基于三次样条逼近的ECG信号压缩过程如下：

节点选择：
选取一系列节点用于构建三次样条逼近函数。节点数量和位置决定了逼近函数的自由度和复杂性。与插值不同，节点不一定必须是原始信号上的点。
三次样条逼近：
构建一个三次样条函数，使其在整体上以某种最优准则（如最小二乘误差）逼近原始ECG信号。这通常需要求解一个优化问题来确定样条函数的系数。
数据压缩：
存储构建的三次样条函数所需的参数，例如节点的位置、每个分段三次多项式的系数等。
信号重建：
在解压缩时，利用存储的参数，重新构建三次样条逼近函数，并生成重建的ECG信号。

基于三次样条逼近的方法通常具有更好的抗噪声能力，并且可以通过调整逼近误差阈值来灵活控制压缩比和重建精度。自适应的节点选择策略对于提高逼近效果至关重要，例如基于误差分布或信号局部变化进行节点调整。

5. 基于三次样条近似重建的ECG信号压缩研究进展

近年来，针对基于三次样条近似重建的ECG信号压缩进行了诸多研究。研究方向主要集中在以下几个方面：

优化关键点或节点选择策略：
针对ECG信号的特点，设计更有效的自适应关键点或节点选择算法。例如，利用小波系数、曲率信息或形态学特征来引导关键点的选取，以更好地捕捉ECG信号的形态特征。
结合其他压缩技术：
将三次样条近似重建与其他的压缩技术相结合，以进一步提高压缩性能。例如，先对ECG信号进行小波分解，然后在低频部分采用三次样条逼近，在高频部分采用阈值量化等。
提升重建算法效率：
优化三次样条的构建和求值算法，以降低解压缩的计算复杂度。
考虑临床诊断需求：
在设计压缩算法时，将临床诊断的关键特征（如P波、QRS波群、T波的宽度、高度、形态等）作为重要的考虑因素，确保这些特征在重建信号中得到有效保留。
评估压缩对诊断的影响：
通过医生对压缩和重建信号进行盲法评估，量化压缩对临床诊断准确性的影响，从而指导算法的改进。

例如，一些研究提出了一种基于自适应三次样条插值的ECG压缩算法，通过设定不同的误差阈值来控制插值点的密度，实现了在不同压缩比下对ECG信号的有效重建。另一些研究则探索了基于三次样条逼近的ECG压缩，并结合了遗传算法等优化技术来寻找最优的节点位置，以最小化逼近误差。还有研究将三次样条与傅里叶描述符相结合，用于压缩和描述ECG信号的形态特征。

6. 挑战与未来方向

尽管基于三次样条近似重建的ECG信号压缩取得了一定的进展，但仍然存在一些挑战和未来的研究方向：

自适应性与鲁棒性：
ECG信号具有较大的个体差异性和非平稳性，如何设计具有高度自适应性和鲁棒性的关键点或节点选择算法，以应对不同病患和不同导联的ECG信号，是一个重要的研究方向。同时，如何提高算法对噪声和伪迹的鲁棒性也至关重要。
临床实用性：
虽然理论上可以实现较高的压缩比，但算法的计算复杂度、实时性以及对现有医疗设备的兼容性是影响其临床实用性的关键因素。未来的研究应更加关注算法的工程实现和优化。
与临床诊断的紧密结合：
如何在压缩过程中保留和增强对临床诊断最重要的信息，并量化压缩对不同类型心脏疾病诊断的影响，是未来需要深入研究的问题。
多导联ECG信号的联合压缩：
传统的压缩方法多针对单导联信号，如何有效地对多导联ECG信号进行联合压缩，利用导联之间的相关性，是提高压缩效率的潜在途径。
与深度学习技术的结合：
深度学习在特征提取和数据表示方面具有强大的能力，将其与三次样条等传统方法相结合，有望开发出更高效、更智能的ECG信号压缩算法。例如，利用深度学习模型自动学习和提取ECG信号的关键特征，然后用三次样条对这些特征进行表示和压缩。

7. 结论

心电图信号压缩是解决当前医疗数据爆炸式增长问题的重要技术。基于信号近似重建的压缩方法，特别是利用三次样条曲线进行ECG信号的重建，因其良好的曲线拟合性能，在ECG压缩领域具有重要的研究价值和应用前景。三次样条插值和逼近为ECG信号的有效表示和压缩提供了理论基础。通过优化关键点/节点选择策略、结合其他压缩技术以及考虑临床诊断需求，可以进一步提高基于三次样条近似重建的ECG信号压缩性能。未来的研究应更加关注算法的自适应性、鲁棒性和临床实用性，并积极探索与其他先进技术的结合，以期开发出更高效、更智能的ECG信号压缩解决方案，从而更好地服务于远程医疗、可穿戴健康监测和大规模健康数据的管理与利用。
