🔥 内容介绍

正交频分复用（OFDM）技术因其在对抗多径衰落和提高频谱效率方面的优势，已成为现代无线通信系统的核心。从数字音频广播（DAB）和数字视频广播（DVB），到Wi-Fi、WiMAX、LTE及5G等蜂窝移动通信标准，OFDM的应用日益广泛。然而，OFDM系统对载波频率偏移（CFO）和采样时钟偏移（SCO）等同步误差极为敏感。这些误差会破坏子载波的正交性，导致严重的符号间干扰（ISI）和载波间干扰（ICI），显著降低系统性能。因此，在OFDM系统中实现精确的载波同步和定时恢复是至关重要的课题。本文旨在探讨一个具有载波闭环控制和定时恢复的通用OFDM系统模型，深入分析其组成部分、工作原理、以及关键技术。

OFDM系统同步误差的来源与影响

在深入讨论同步技术之前，有必要理解同步误差的来源及其对OFDM系统的具体影响。

载波频率偏移 (CFO):
CFO主要来源于发射端和接收端本地振荡器的频率差异以及多普勒效应。CFO会引起所有子载波的相位旋转，且这种旋转随子载波序号线性增加，导致ICI。同时，如果CFO过大，还会引起信号频谱的整体漂移，使得接收机无法正确解调。
采样时钟偏移 (SCO):
SCO主要来源于发射端和接收端数模转换器 (DAC) 和模数转换器 (ADC) 采样时钟频率的差异。SCO会导致接收到的OFDM符号在时域上发生伸缩，破坏符号周期的完整性，引起ISI。同时，SCO还会影响信号在频域的采样点位置，导致解调错误。

具有载波闭环控制和定时恢复的通用OFDM系统模型

一个通用的、具有载波闭环控制和定时恢复的OFDM系统模型可以抽象为图1所示的框图。该模型涵盖了OFDM系统的基本收发信机结构，并着重突出了用于同步的关键模块。

模型组成与工作原理

该模型的核心在于接收端，其同步模块包括定时同步、频偏估计和频偏补偿。载波闭环控制和定时恢复机制通过这两个模块实现。

发射端:
- 数据源:
  产生待传输的数字信号。
- 串并转换:
  将串行数据流转换为并行数据流。
- 调制:
  对每个子载波上的数据进行调制，例如QPSK、16-QAM等。
- IFFT:
  对调制后的并行数据进行反傅里叶变换，生成时域OFDM符号。
- 加入循环前缀 (CP):
  将OFDM符号末端的一部分拷贝添加到符号头部，作为保护间隔，有效对抗多径时延扩散引起的ISI。
- 数模转换:
  将数字OFDM符号转换为模拟信号。
- 射频前端:
  进行上变频、功率放大等操作，将信号发送出去。
信道: 模拟无线信道的传输特性，包括衰落、噪声、干扰等。
接收端:
- 射频前端:
  进行下变频、低噪声放大等操作，接收模拟信号。
- 模数转换:
  将接收到的模拟信号转换为数字信号。
- 定时同步:
  这是同步的第一步，旨在确定OFDM符号的起始位置。精确的定时同步是去除循环前缀和进行FFT的基础。该模块通常包含定时误差估计和定时调整两个部分。
- 去除循环前缀:
  根据定时同步的结果，去除接收到的OFDM符号中的循环前缀。
- FFT:
  对去除循环前缀后的时域信号进行傅里叶变换，将其转换回频域子载波信号。
- 频偏补偿:
  根据频偏估计的结果，对FFT输出的子载波信号进行补偿，抵消CFO的影响。
- 解调:
  对补偿后的子载波信号进行解调，恢复原始数据。
- 并串转换:
  将并行数据流转换为串行数据流。
- 数据接收:
  输出恢复的数字信号。
同步控制环路:
- 定时误差估计:
  利用特定的算法（例如基于相关、基于导频或基于循环前缀的算法）估计接收信号的定时误差。
- 定时同步反馈:
  根据估计的定时误差，调整模数转换器的采样时钟或数字处理中的采样点偏移，以实现精确的定时同步。这是一个闭环控制过程。
- 频偏估计:
  利用特定的算法（例如基于训练序列、基于导频或基于循环前缀的算法）估计接收信号的载波频率偏移。
- 载波同步反馈:
  根据估计的频偏，控制数字下变频或在频域对FFT输出进行相位旋转，以实现频偏补偿。这也是一个闭环控制过程。

关键同步技术

在上述模型中，定时同步和频偏估计是实现精确同步的关键。常用的技术包括：

定时同步技术:
- 基于相关的方法:
  利用接收信号与已知的周期性结构（如循环前缀）进行相关运算，通过相关峰的位置确定符号起始。
- 基于导频的方法:
  利用插入在OFDM符号中的导频信号进行定时估计。
- 基于循环前缀的方法:
  利用循环前缀与OFDM符号末端重复部分的相似性进行定时估计，这是一种常用的无导频方法。
频偏估计技术:
- 基于训练序列的方法:
  发送已知的训练序列，通过比较接收到的训练序列与原始序列的差异来估计频偏。
- 基于导频的方法:
  利用接收到的导频信号的相位变化来估计频偏。
- 基于循环前缀的方法:
  在已知定时同步的情况下，利用循环前缀与符号末端重复部分的相位差异来估计频偏。

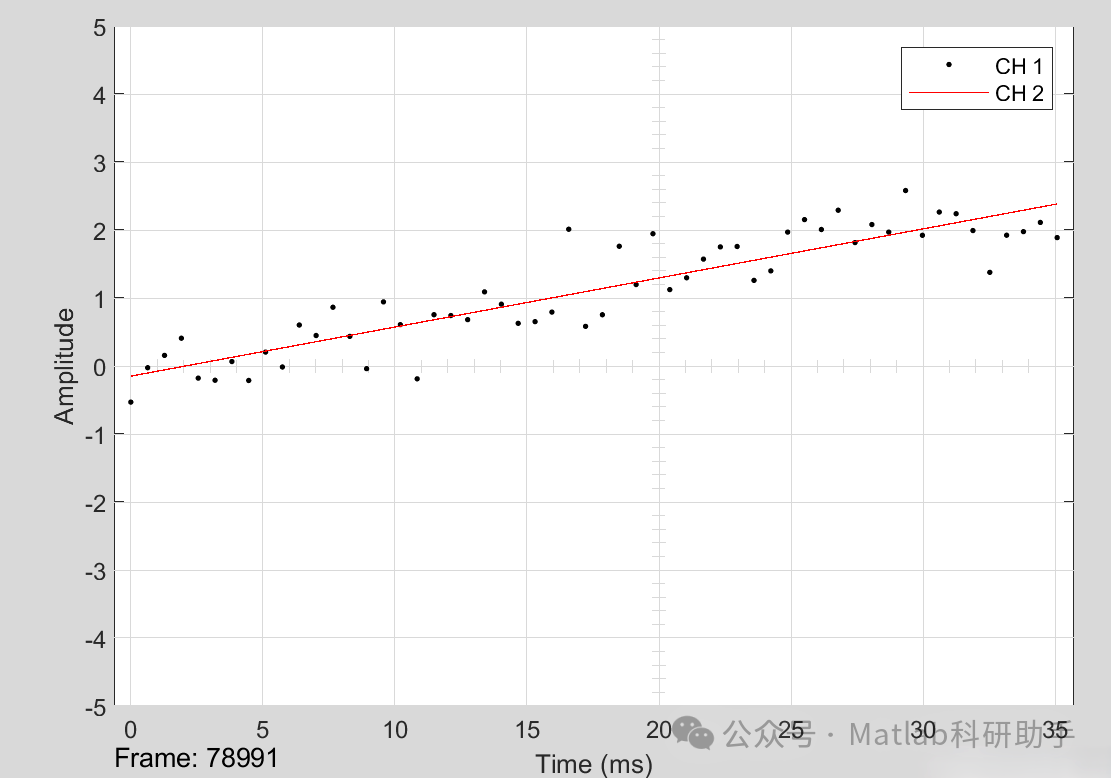

闭环控制机制

定时同步和载波闭环控制是OFDM系统同步的关键。它们通常采用反馈控制的架构。

定时同步闭环:
定时误差估计器计算出当前的定时误差，该误差被送入一个控制器（例如比例积分 (PI) 控制器）。控制器根据误差生成一个控制信号，用于调整采样时钟或数字采样点偏移。这个过程不断重复，直到定时误差收敛到一个可接受的范围。
载波同步闭环:
频偏估计器计算出当前的频偏，同样被送入一个控制器。控制器根据频偏生成一个控制信号，用于调整数字下变频的本振频率或在频域进行相位旋转补偿。这个闭环也持续工作，以跟踪和补偿动态变化的频偏。

通用性与挑战

上述通用OFDM系统模型具有一定的通用性，可以应用于不同的OFDM系统，但具体的实现细节会根据不同的标准和应用场景有所差异。例如，不同的OFDM系统采用不同的帧结构、循环前缀长度、导频模式等，这些因素都会影响同步算法的选择和性能。

尽管闭环同步技术能够有效地对抗同步误差，但在实际应用中仍然面临一些挑战：

信道环境的复杂性:
在高速移动、多径衰落严重、强干扰等恶劣信道环境下，精确的同步估计和补偿变得更加困难。
计算复杂度:
高精度的同步算法通常需要较高的计算资源，这在资源受限的设备中（如移动终端）是一个重要的考虑因素。
算法的鲁棒性:
同步算法需要对噪声和信道估计误差具有一定的鲁棒性。
联合同步与信道估计:
在某些情况下，同步和信道估计是相互耦合的，需要进行联合处理以获得更好的性能。

结论

具有载波闭环控制和定时恢复的通用OFDM系统模型为理解和设计现代OFDM通信系统提供了重要的框架。定时同步和载波同步作为OFDM系统正常运行的基础，其精确性直接影响着系统的性能。通过采用基于闭环控制的同步机制，系统能够有效地估计和补偿载波频率偏移和采样时钟偏移，从而保证子载波的正交性，降低ISI和ICI，提高系统的可靠性和传输速率。未来的研究将继续关注在复杂信道环境下提高同步算法的精度、鲁棒性和计算效率，并探索更先进的联合同步与信道估计技术，以进一步推动OFDM技术的发展和应用。该模型为进一步深入研究OFDM系统中的各种同步算法、性能分析以及实际系统的设计提供了理论基础和参考框架。
