🔥 内容介绍

在诸多科学与工程领域中，数据采集是获取信息的基本手段。这些原始数据往往不可避免地受到各种噪声的污染，这些噪声可能来源于传感器本身的局限性、环境干扰、传输过程中的失真等。噪声的存在会显著降低数据的质量，掩盖真实信号的特征，对后续的数据分析、模式识别、决策制定等工作产生负面影响。因此，对采集到的数据进行有效的滤波处理，去除或抑制噪声，提取有效信号，是数据处理流程中至关重要的一环。

数字滤波技术作为信号处理的核心工具之一，提供了多种去除噪声和增强信号的方法。频率滤波是数字滤波的重要分支，其基本思想是利用不同频率分量在信号与噪声中的分布差异。通过设计滤波器，可以有选择地允许或抑制特定频率范围内的信号通过，从而实现噪声的去除和信号的提取。例如，低通滤波器可以去除高频噪声，高通滤波器可以去除低频噪声，带通滤波器可以提取特定频率范围内的信号。

在频率滤波中，滤波器的相位特性是一个需要重点关注的问题。传统的因果滤波器（即输出仅依赖于当前和过去的输入）往往会引入相位延迟。相位延迟会改变信号不同频率分量之间的相对时间关系，导致信号波形的失真。对于某些应用，如时域分析、特征提取、模式识别等，相位失真是不可接受的。例如，在生物医学信号处理中，心电图（ECG）或脑电图（EEG）信号的波形特征具有重要的诊断意义，相位失真可能会导致波形畸变，影响医生对疾病的判断。

为了解决相位失真问题，零相位滤波技术应运而生。零相位滤波器的核心思想是消除滤波过程中的相位延迟，使得输出信号与输入信号在时间上保持同步，波形形状得到保留。实现零相位滤波的常用方法是对数据进行两次滤波：一次是正向滤波，另一次是反向滤波。正向滤波引入的相位延迟可以通过反向滤波来抵消，从而实现整体的零相位特性。

本文将聚焦于巴特沃兹滤波器在1D零相位频率滤波中的应用。巴特沃兹滤波器因其在通带内的频率响应平坦特性而广受青睐，被广泛应用于各种信号处理场景。本文将深入探讨巴特沃兹滤波器的工作原理、零相位滤波的实现方法，并对使用巴特沃兹滤波器进行1D零相位频率滤波的优势、局限性以及实际应用进行详细论述。

巴特沃兹滤波器及其特性

巴特沃兹滤波器是一种模拟或数字滤波器，其特点是在通带内具有最大的平坦度。这意味着在通带范围内，滤波器的幅度响应尽可能接近于常数，避免了幅度波动，从而能够更好地保留通带内的信号。

巴特沃兹滤波器在通带内的平坦特性是其主要的优势之一。这使得它在需要精确保留通带内信号幅度的应用中表现良好。然而，与其他一些滤波器（如切比雪夫滤波器）相比，巴特沃兹滤波器在过渡带的衰减速度相对较慢，为了获得陡峭的过渡带，通常需要更高的阶数，而高阶滤波器可能会增加计算负担和实现复杂性。

1D零相位频率滤波的实现

如前所述，实现零相位滤波的常用方法是使用非因果滤波技术，最典型的是通过对数据进行正向和反向滤波的组合。

将巴特沃兹滤波器应用于零相位滤波时，首先需要设计一个巴特沃兹滤波器（通常是数字滤波器），确定其阶数和截止频率。然后按照上述正向和反向滤波的步骤对数据进行处理。值得注意的是，由于零相位滤波是对整个数据序列进行处理，因此它是一种离线滤波方法，需要先采集完整的数据才能进行处理。这与实时滤波不同，实时滤波可以在数据采集的同时进行。

使用巴特沃兹滤波器进行1D零相位频率滤波的优势与考量

使用巴特沃兹滤波器进行1D零相位频率滤波具有以下优势：

零相位特性：
这是最重要的优势。通过正向和反向滤波，消除了滤波过程中的相位延迟，保留了信号的波形形状，这对于时域分析和特征提取至关重要。
通带平坦性：
巴特沃兹滤波器在通带内具有最大的平坦度，能够最大限度地保留通带内信号的幅度，避免了幅度波动对信号的失真。
易于设计和实现：
巴特沃兹滤波器的设计相对简单，有成熟的设计方法和工具可供使用。在数字信号处理中，可以使用标准的滤波函数（如 Matlab 中的 butter 和 filtfilt 函数）轻松实现。
幅度响应可控：
通过选择滤波器的阶数和截止频率，可以精确控制滤波器的幅度响应，从而有效地分离不同频率的信号和噪声。

然而，使用巴特沃兹滤波器进行零相位滤波也存在一些需要考虑的方面：

离线处理：
零相位滤波是一种离线处理方法，需要对整个数据序列进行处理。这使得它不适用于需要实时滤波的应用。
边缘效应：
在正向和反向滤波过程中，由于滤波器具有有限的冲击响应长度，会在数据序列的起始和结束部分产生边缘效应。这些边缘效应可能会导致滤波结果在数据两端的失真。可以通过对数据进行适当的填充（如零填充、对称填充等）来减轻边缘效应，但这也会增加处理的复杂性。
计算量增加：
零相位滤波需要进行两次滤波操作，因此计算量是单次滤波的两倍。对于处理大量数据或在计算资源受限的环境中，这可能是一个需要考虑的因素。
过渡带特性：
相对于其他类型的滤波器（如切比雪夫滤波器），巴特沃兹滤波器在过渡带的衰减速度相对较慢。在需要非常陡峭的过渡带来实现严格的频率分离时，可能需要较高的滤波器阶数，这会增加计算负担和边缘效应的程度。
幅度响应平方：
零相位滤波后的幅度响应是原滤波器幅度响应的平方。这会使得通带的幅度衰减变小（更接近于1），而阻带的衰减变大。虽然通常这是有利的，但在某些需要精确控制幅度增益的应用中，需要额外进行幅度校正。

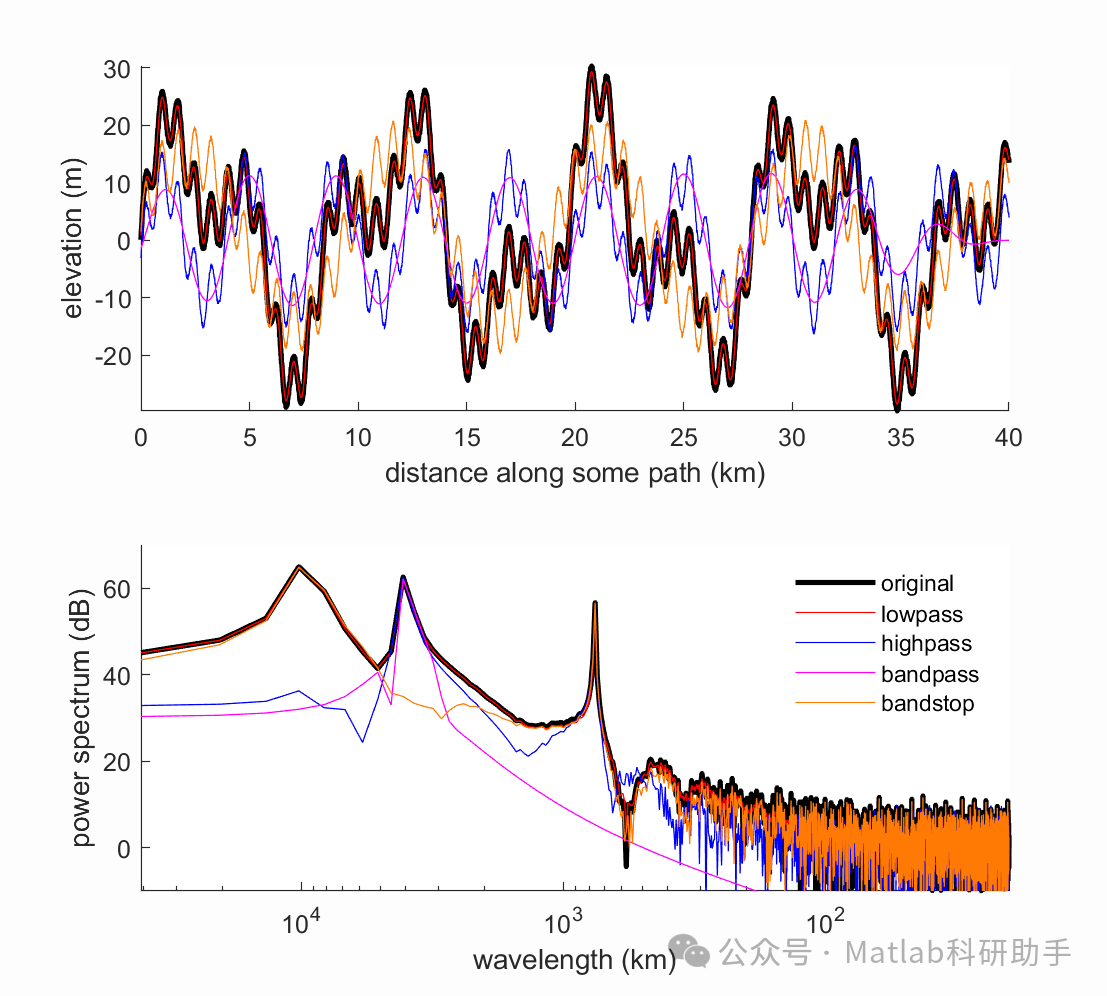

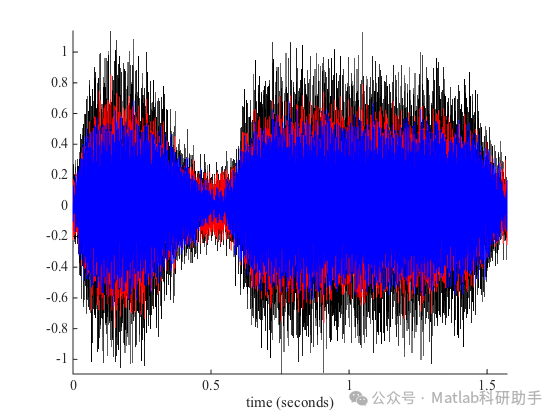

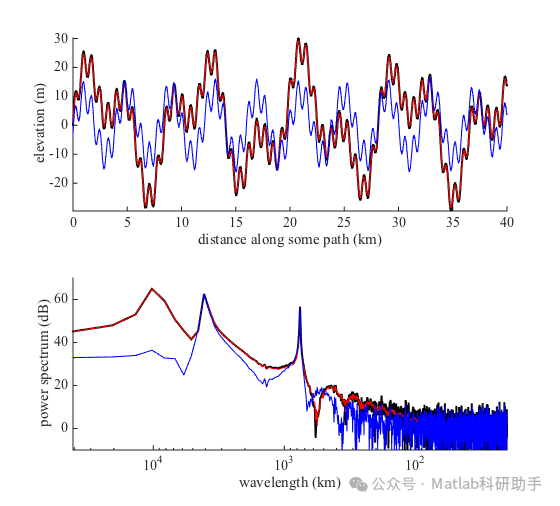

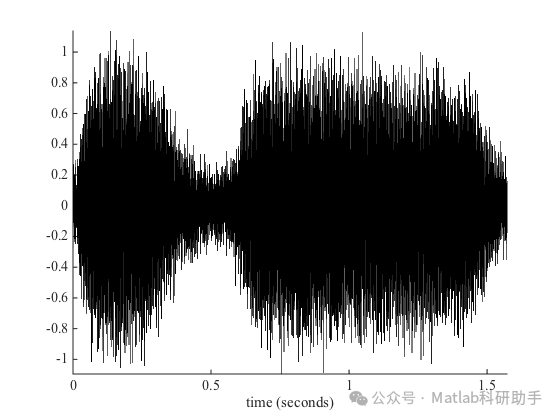

实际应用示例

巴特沃兹滤波器在1D零相位频率滤波中的应用非常广泛，涵盖了多种科学与工程领域。以下是一些典型的应用示例：

生物医学信号处理：
在 ECG、EEG、肌电图（EMG）等生物医学信号处理中，经常需要去除工频干扰（50/60 Hz）或其他频率范围的噪声。使用零相位滤波器可以去除噪声的同时保留信号的波形特征，这对于疾病诊断和信号分析至关重要。例如，使用低通巴特沃兹滤波器去除高频肌电噪声，同时保持QRS波的形态。
地球物理勘探：
在地震数据处理中，需要去除低频噪声（如地面滚振）和高频噪声。零相位滤波可以提高地震记录的信噪比，并保持地震波的旅行时和波形特征，这对于地下结构的成像和解释至关重要。
语音信号处理：
在语音增强或特征提取中，可能需要去除环境噪声或特定频率的干扰。零相位滤波可以帮助去除噪声，同时保留语音信号的时域波形和频谱特征。
机械振动分析：
在分析机械设备的振动信号时，需要去除背景噪声或提取特定频率的振动成分。零相位滤波可以用于过滤掉不需要的频率分量，同时保留振动信号的真实波形，有助于故障诊断和状态监测。
金融数据分析：
在对金融时间序列数据进行分析时，可能需要去除高频波动或低频趋势。零相位滤波可以用于平滑数据或提取特定周期的成分，但需要注意的是，在处理金融数据时，过度滤波可能会导致信息损失。
