🔥 内容介绍

非线性线性调频（Nonlinear Chirp, NLC）信号因其具有良好的模糊函数特性、抗干扰能力以及更灵活的参数设计，在雷达、通信、生物医学等领域展现出广阔的应用前景。然而，实际应用中往往面临多种不同模式的NLC信号混合存在的情况，对信号的检测、估计和分离带来了挑战。本文深入研究了一种分解多种信号模式NLC信号的方法。该方法结合了时频分析、参数估计以及模式识别技术，旨在有效地识别和分离出混合NLC信号中的不同成分。文章首先回顾了NLC信号的基本特性和常见的生成模型，分析了多模式NLC信号混合的数学表达。接着，详细阐述了所提出的分解方法的原理和具体实现步骤，包括基于时频分析的初步分离、利用迭代算法进行参数估计以及基于估计参数的模式分类。最后，通过仿真实验验证了所提方法的有效性，并在不同信噪比和模式数量下进行了性能分析。研究结果表明，该方法能够有效地分解和识别混合的多种模式NLC信号，为进一步的信号处理和应用提供了重要基础。

关键词：非线性线性调频；多模式；信号分解；时频分析；参数估计；模式识别

引言

线性调频（Linear Chirp, LC）信号作为一种重要的宽带信号，在雷达测距测速、通信多径信道估计等方面有着广泛的应用。然而，LC信号的模糊函数在多普勒维度上存在耦合，限制了其在高速目标或复杂运动场景下的性能。为了克服LC信号的不足，非线性线性调频（NLC）信号被提出并得到了越来越多的关注。NLC信号的频率随时间按照非线性规律变化，通过精心设计频率调制函数，可以获得更灵活的模糊函数特性，例如更窄的模糊峰、更好的抗模糊旁瓣能力以及多普勒容忍性等。这使得NLC信号在复杂环境下的目标探测、信号检测和识别等方面具有独特的优势 [1, 2]。

然而，实际应用场景往往更加复杂。在雷达接收机端，可能会同时接收到来自不同目标、不同工作模式或不同发射机发出的多种NLC信号。这些信号可能具有不同的非线性调频规律、中心频率、带宽、持续时间等参数，形成混合的多模式NLC信号。对这种混合信号进行有效的分解，分离出各个独立的NLC成分，是后续进行目标参数估计、干扰抑制、信号识别等处理的基础。例如，在雷达对抗中，需要识别出敌方发射机的信号模式；在多目标跟踪中，需要将不同目标的雷达回波分离；在通信中，可能需要分离不同用户采用的NLC信号。

传统的信号分解方法，如基于独立成分分析（Independent Component Analysis, ICA）或盲源分离（Blind Source Separation, BSS）的方法，在处理线性混合信号时表现良好。然而，NLC信号的非线性特性以及各模式之间可能存在的时频交叉耦合，使得直接应用这些方法面临挑战 [3]。另一种常用的方法是基于时频分析的方法，通过对信号进行时频变换（如短时傅里叶变换STFT、小波变换WT、Wigner-Ville分布WVD等），将信号的能量集中在时频平面上的特定轨迹上。对于不同模式的NLC信号，其在时频平面上的轨迹通常是不同的曲线，可以通过检测和跟踪这些轨迹来实现信号的分离 [4, 5]。然而，当时频轨迹相互靠近或交叉时，基于时频分析的方法可能会出现模糊或混叠，影响分解的精度。此外，时频分析的结果对窗函数或基函数选择敏感，且计算量较大。

近年来，一些针对特定NLC信号模式（如多项式调频）的分解方法被提出，例如基于高阶模糊函数或分数阶傅里叶变换（Fractional Fourier Transform, FrFT）的方法 [6, 7]。这些方法能够有效地处理某些特定形式的NLC信号，但对于具有任意非线性调频规律的混合信号，其通用性有限。

本文旨在研究一种更为通用的分解多种信号模式非线性线性调频的方法。该方法融合了时频分析的直观性和参数估计的精确性，并引入了模式识别的思想，以应对复杂的多模式NLC信号混合场景。所提出的方法首先利用时频分析对混合信号进行初步处理，获取各成分的时频轨迹信息；然后，基于这些初步信息，采用迭代优化的方法估计各NLC成分的参数；最后，根据估计的参数对信号成分进行模式分类和分离。

文章结构安排如下：第二节回顾NLC信号的基本模型和多模式混合的数学表达；第三节详细阐述所提出的分解方法，包括其原理和实现步骤；第四节通过仿真实验验证方法的有效性并进行性能分析；第五节对研究工作进行总结，并展望未来的研究方向。

非线性线性调频信号模型与混合表达

多模式NLC信号混合模型

时频耦合和交叉项
：不同NLC成分在时频平面上可能存在交叉，特别是在使用双线性时频分布时会产生交叉项，干扰对各成分时频轨迹的准确估计。
参数多样性
：各成分的瞬时频率函数形式、阶数、参数值等可能完全不同，增加了参数估计的难度。
噪声干扰
：加性噪声会淹没弱信号成分，降低参数估计的精度。
模式数量未知
：在某些情况下，混合信号中包含的NLC模式数量 MM 是未知的。

多种信号模式非线性线性调频分解方法

本文提出了一种基于时频分析、参数估计和模式识别的多种信号模式NLC信号分解方法。该方法主要包含三个阶段：初步时频分析与成分定位、迭代参数估计与信号重构、基于参数的模式分类与分离。

1.1 初步时频分析与成分定位

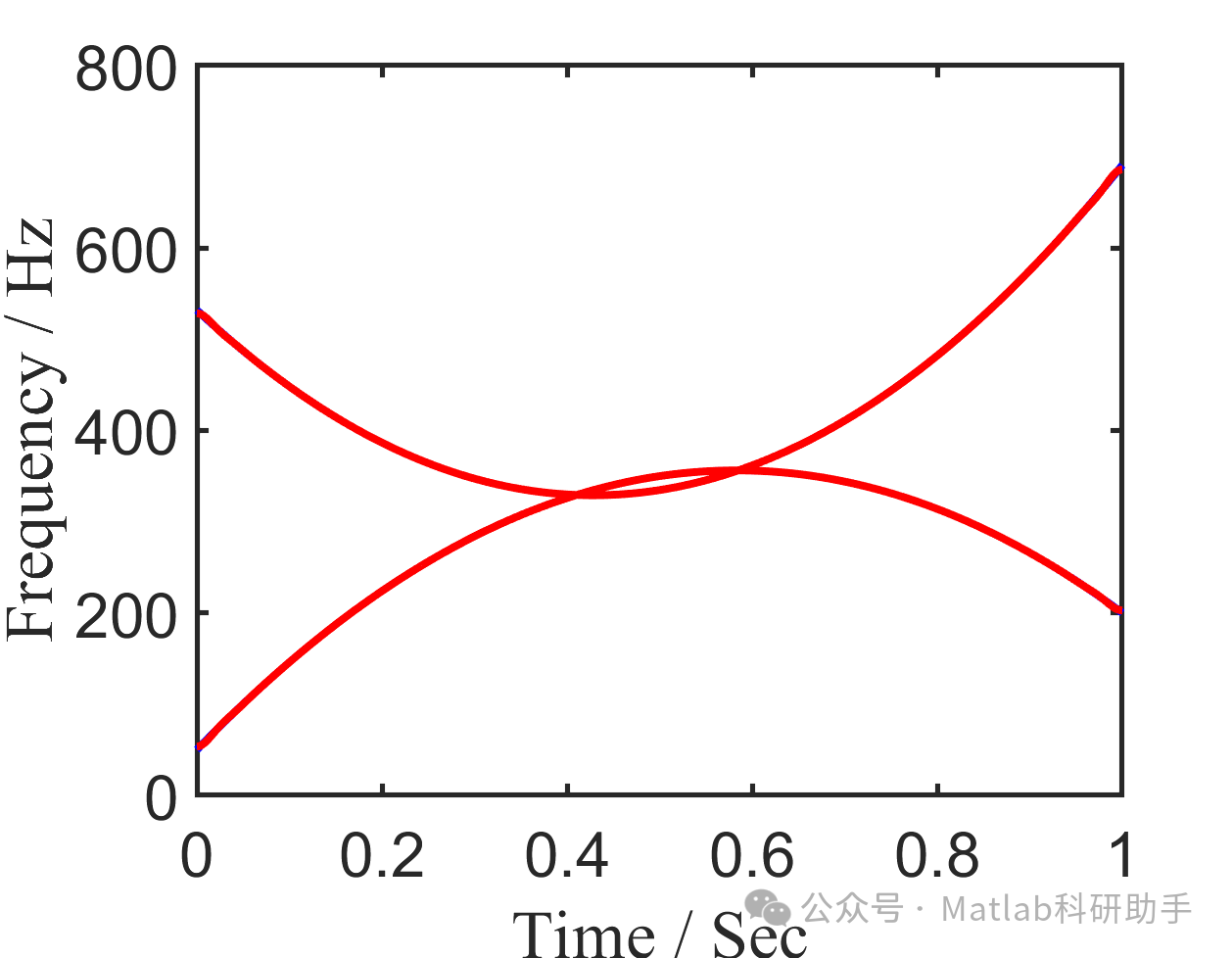

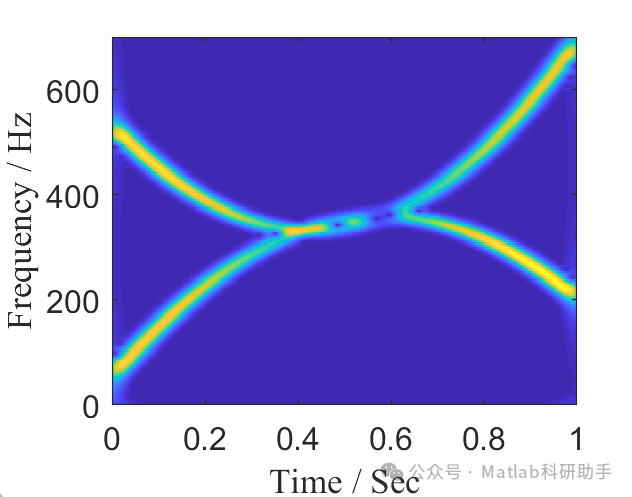

方法的首要步骤是对接收到的混合信号进行时频分析，以获取其在时频平面上的初步信息。常用的时频分析方法包括STFT、WT、WVD等。考虑到NLC信号的瞬时频率是时变的，适合选择能够清晰反映时频轨迹的方法。尽管WVD等双线性时频分布存在交叉项，但对于单分量信号或时频轨迹分离较好的多分量信号，其能量聚焦性较好。对于存在交叉的情况，可以考虑使用伪Wigner-Ville分布（PWVD）或平滑伪Wigner-Ville分布（SPWVD）等方法来抑制交叉项。

一种有效的方法是采用峰值检测和轨迹跟踪技术。首先，在时频平面上寻找局部能量峰值。这些峰值点通常位于NLC成分的瞬时频率轨迹上。然后，采用轨迹跟踪算法，如霍夫变换（Hough Transform）或基于聚类的方法，将属于同一NLC成分的峰值点连接起来，形成候选的瞬时频率轨迹。

对于具有复杂非线性轨迹的NLC信号，直接使用线性霍夫变换可能效果不佳。可以考虑使用通用霍夫变换或基于形态学的方法来检测和连接非线性轨迹 [8]。此外，还可以利用图像处理技术，如边缘检测和连通分量分析，来提取时频平面上的轨迹信息。

1.2 迭代参数估计与信号重构

基于初步提取的候选瞬时频率轨迹，我们进入参数估计阶段。对于每个候选轨迹，我们尝试拟合一个适当的NLC信号模型，并估计模型的具体参数。由于我们事先并不知道每个轨迹对应的是哪种具体的NLC模式（如多项式、指数等），因此需要采用一种能够适应不同模式的参数估计方法。

一种可行的方法是采用迭代优化算法，例如期望最大化（Expectation-Maximization, EM）算法或基于梯度下降的方法。 mm 个NLC成分的幅度、瞬时频率函数的具体形式（及其系数）、起始时间和持续时间。

由于NLC信号模型的非线性特性，直接求解最大似然估计通常很困难。我们可以采用迭代优化的策略。

这个迭代过程可以重复进行，直到参数估计值收敛或达到预设的最大迭代次数。为了处理不同模式的问题，可以在迭代过程中尝试拟合不同的NLC模型（如不同阶数的多项式、指数函数等），并选择拟合效果最好的模型及其参数。这可以通过计算重构信号与残差信号（原始信号减去已估计成分）的匹配度来实现。

挑战与改进：

模型选择
：如何自动选择最佳的NLC模型类型和阶数是一个挑战。可以引入模型选择准则，如赤池信息准则（AIC）或贝叶斯信息准则（BIC），在迭代过程中评估不同模型的拟合优度 [9]。
局部最优
：非凸的优化问题可能导致迭代算法陷入局部最优。可以考虑使用多起点初始化、模拟退火、遗传算法等全局优化技术来提高找到全局最优解的可能性。
计算复杂度
：迭代参数估计过程可能计算量较大，特别是当模式数量较多时。可以考虑采用并行计算或分布式计算来加速。

1.3 基于参数的模式分类与分离

经过迭代参数估计，我们获得了一组估计的NLC信号参数集合^，每个集合对应一个初步识别的信号成分。然而，由于噪声和时频交叉的影响，初步识别的成分数量 M^M^ 可能与实际的模式数量 MM 不符，或者同一个模式被错误地分割成多个成分。因此，需要进一步对估计的参数进行分析和分类，以确定最终的信号模式数量和每个模式的参数。

基于估计的参数，我们可以定义一套特征向量来描述每个估计的NLC成分。这些特征向量可以包括：

瞬时频率函数的参数
：例如，对于多项式调频，参数包括中心频率和各阶调频系数；对于指数调频，包括起始频率和指数速率。
幅度、起始时间、持续时间
。
带宽、时宽带宽积
。
通过匹配滤波计算的信噪比
。

利用这些特征向量，我们可以采用聚类分析的方法对估计的成分进行分类。常用的聚类算法包括 K-means、DBSCAN 等 [10]。通过聚类，具有相似参数特征的估计成分被归为同一类，每一类代表一个独立的NLC信号模式。聚类后得到的簇数量即为估计的实际模式数量 M^finalM^final。对于每个簇，我们可以将簇内所有成分的参数进行平均或加权平均，作为该模式的最终参数估计值。

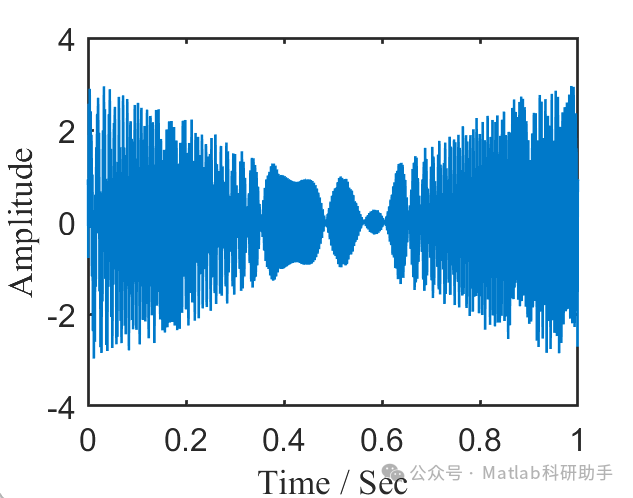

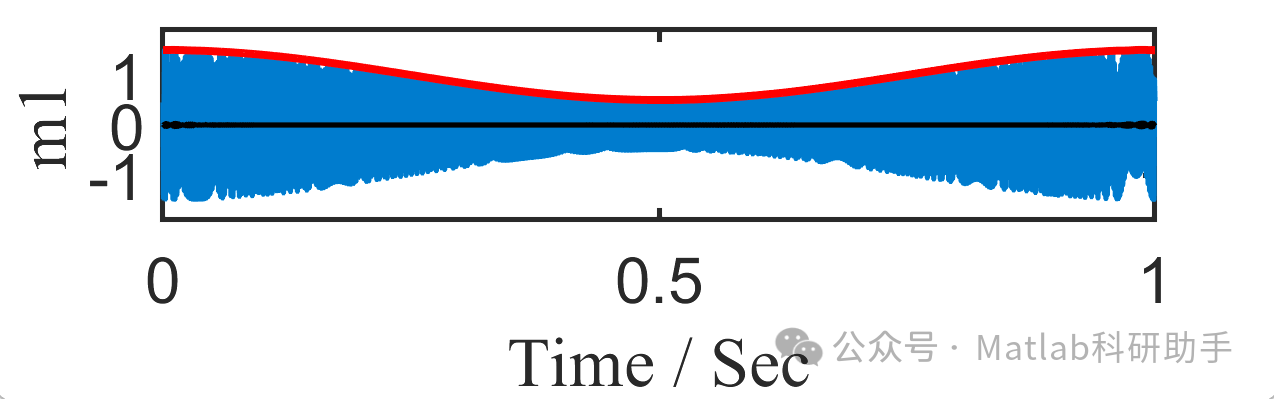

模式分离：一旦确定了信号模式数量和每个模式的参数，就可以根据估计的参数重构每个独立的NLC信号成分，从而实现信号的分离。分离后的信号可以用于后续的参数精细估计、目标识别、干扰抑制等应用。

挑战与改进：

特征选择
：选择能够有效区分不同NLC模式的特征向量至关重要。需要对不同模式的NLC信号进行分析，找出最具辨识度的参数特征。
聚类算法选择与参数调优
：不同的聚类算法对数据分布的假设不同，需要根据实际数据的特点选择合适的算法，并对算法参数进行调优（如 K-means 的 K 值选择）。可以考虑使用轮廓系数或 Calinski-Harabasz 指数等指标来评估聚类效果。
异常值处理
：噪声或强干扰可能导致出现一些与任何真实模式都不符的估计成分（异常值），需要在聚类前或聚类后进行识别和剔除。

结论

本文研究了一种分解多种信号模式非线性线性调频信号的方法。该方法将时频分析、迭代参数估计和模式识别技术相结合，旨在解决实际应用中多模式NLC信号混合的挑战。所提出的方法首先利用时频分析对混合信号进行初步处理，提取候选的瞬时频率轨迹；然后，基于这些轨迹，采用迭代优化的方法估计各NLC成分的参数，并尝试拟合不同的NLC模型；最后，根据估计的参数进行聚类分析，实现模式的分类和信号的分离。

仿真实验结果表明，该方法能够有效地分解和识别混合的三种不同模式NLC信号，并在不同信噪比下具有良好的性能。随着信噪比的提高，参数估计的精度和模式分类的准确率均得到提升。

未来的研究方向包括：
