随着现代社会的发展和城市化进程的加速，交通流量呈现爆炸式增长。为了保障道路安全和交通效率，交通管理体系变得日益复杂。交通标志作为道路信息的载体，其作用至关重要，它们为驾驶员提供方向、警告、禁令等关键信息，是维持交通秩序、预防交通事故的基石。然而，在复杂的道路环境中，驾驶员可能会因疲劳、分心、恶劣天气等因素而忽视或误解交通标志，从而引发安全隐患。正是在这样的背景下，基于图像处理技术的交通标志检测应运而生，并已成为智能交通系统（Intelligent Transportation Systems, ITS）中的一个关键研究方向和核心技术。本文旨在深入探讨图像处理在交通标志检测领域的应用，剖析其核心技术、挑战与机遇，并展望未来的发展趋势。

一、交通标志检测的意义与挑战

交通标志检测的核心目标是从车载摄像头捕获的图像或视频序列中自动识别并定位交通标志。这项技术在智能驾驶、辅助驾驶、高精度地图生成、交通流量监控等多个领域具有广泛的应用价值。例如，在自动驾驶系统中，准确识别交通标志是车辆做出正确决策的基础，它能帮助车辆遵守交通规则，预测前方路况，从而实现安全可靠的自主导航。在辅助驾驶系统中，交通标志检测可以提醒驾驶员注意限速、禁行等重要信息，提高驾驶安全性。

然而，交通标志检测面临着诸多挑战：

多样的标志类型和外观：
交通标志种类繁多，不同国家和地区有不同的标准和设计。即使是同一种类型的标志，其尺寸、颜色、形状、图案也可能存在差异。此外，标志可能会因磨损、污染、褪色而改变外观。
复杂的环境因素：
交通标志常处于开放环境中，图像质量容易受到光照变化（如强光、阴影）、天气条件（如雨、雪、雾）、背景杂乱（如树木、建筑物、广告牌）等因素的影响。这些因素可能导致标志模糊、失真，甚至被遮挡。
视角和距离的变化：
摄像头相对于交通标志的视角和距离会随着车辆的运动而不断变化，导致标志在图像中的大小、形状和清晰度各异。远距离的标志可能像素较低，难以辨认；近距离的标志可能被部分遮挡。
实时性要求：
在实际应用中，交通标志检测通常需要实时或准实时处理视频流，以确保智能系统能够及时响应。这对算法的计算效率提出了较高要求。
数据不平衡：
在真实世界的数据集中，某些类型的交通标志出现的频率远高于其他类型，导致数据分布不均衡，给模型的训练带来挑战。

二、基于图像处理的交通标志检测技术概述

交通标志检测通常可以分为以下几个主要阶段：

图像预处理：
这一阶段旨在改善图像质量，去除噪声，增强特征，为后续的处理奠定基础。常用的预处理技术包括灰度化、滤波（如高斯滤波、中值滤波）、直方图均衡化、颜色空间转换（如RGB到HSV、YUV）等。颜色空间转换对于利用交通标志的颜色特征（如红色、蓝色、黄色）进行分割或筛选非常有效。
交通标志区域检测（ROI Detection）：
这是检测过程中的关键步骤，旨在从整个图像中快速锁定可能包含交通标志的区域。常用的方法包括：

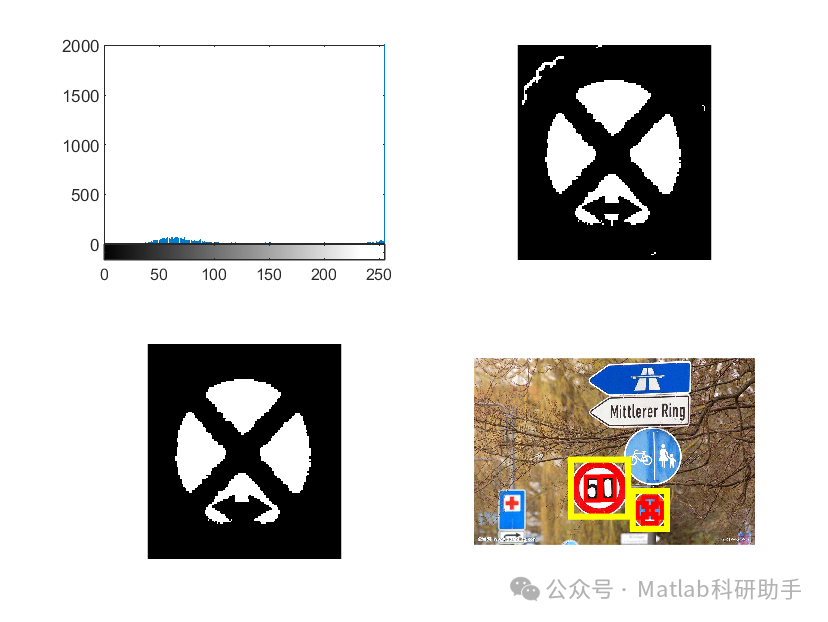

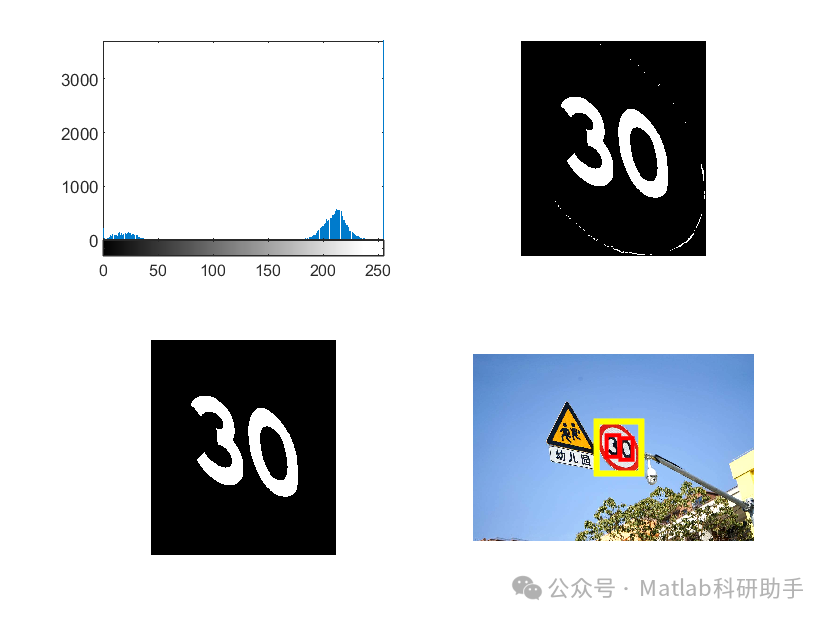

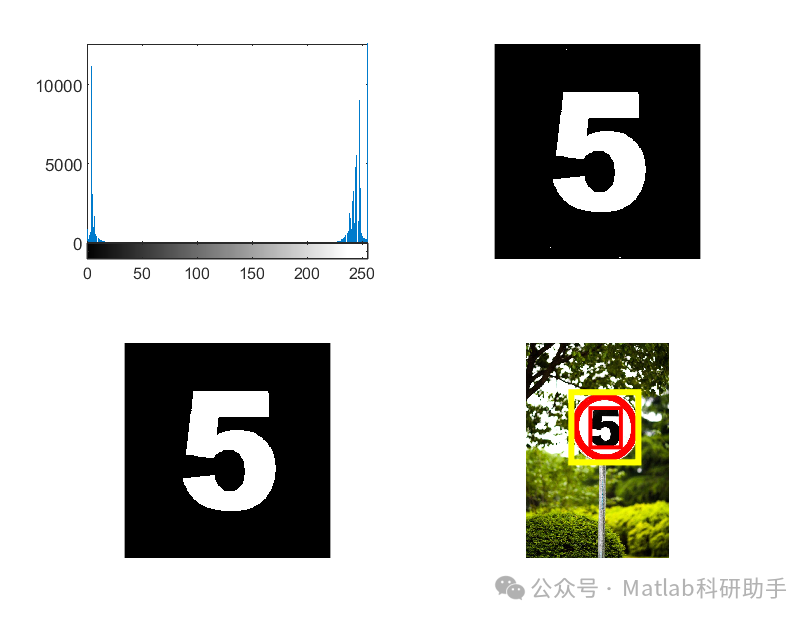

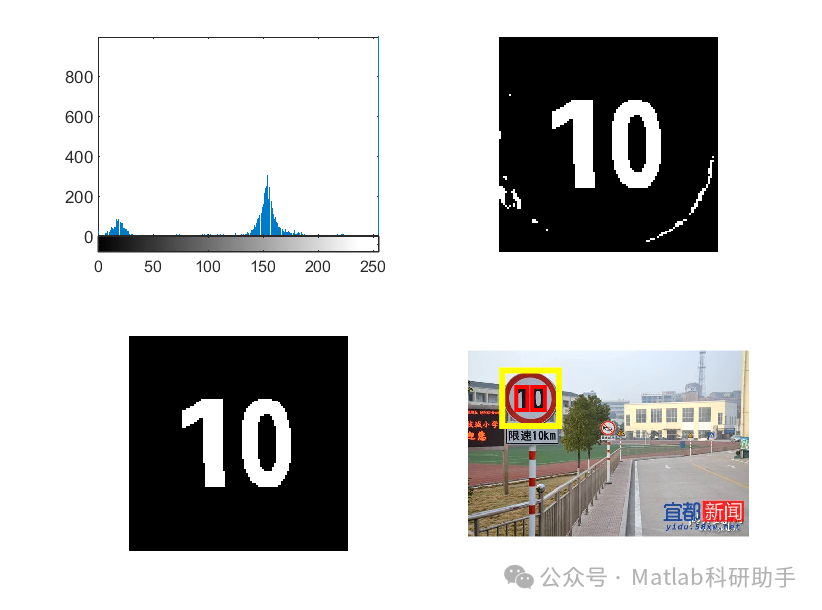

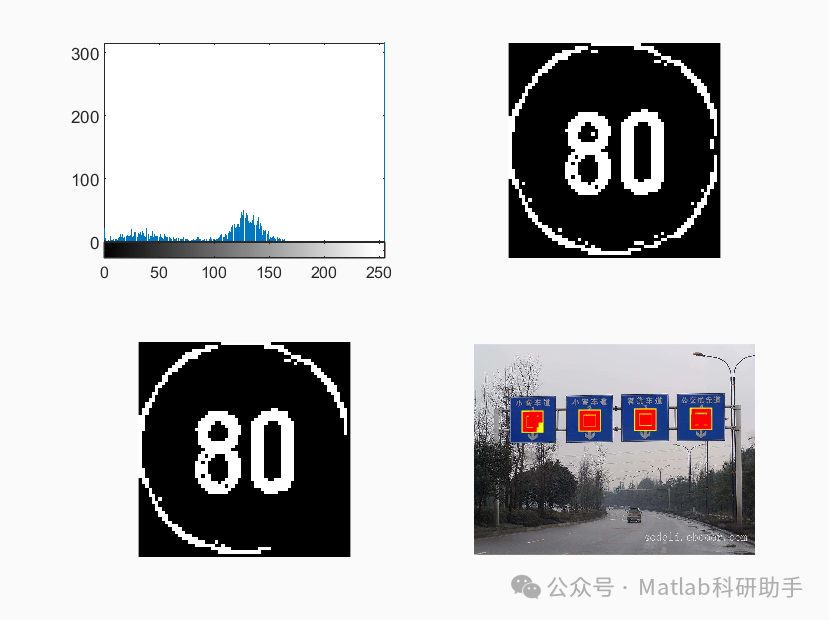

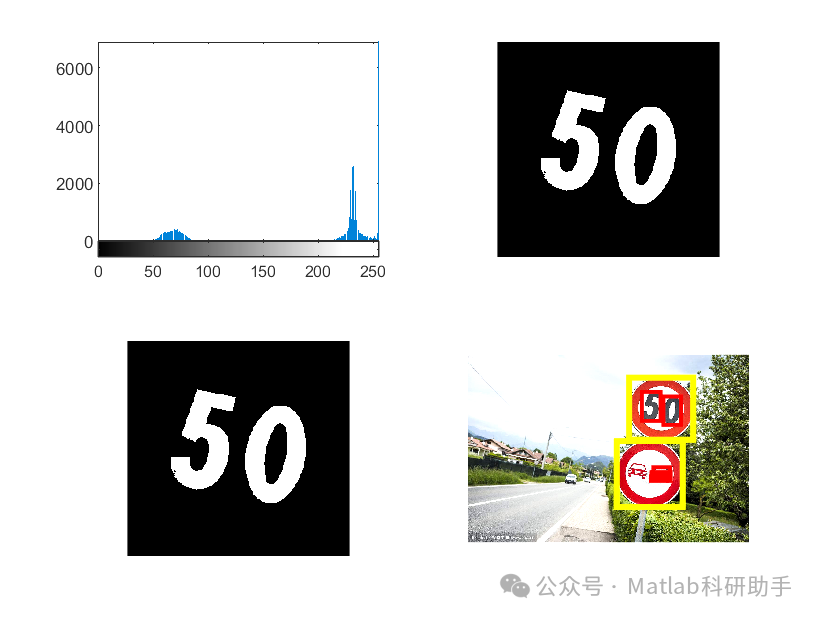

- 基于颜色分割：
  利用交通标志的特定颜色特征（如红色、蓝色）进行阈值分割或颜色聚类，提取具有特定颜色分布的区域。这种方法简单高效，但对光照变化敏感。
- 基于形状特征：
  利用交通标志的典型形状（如圆形、三角形、矩形）进行形状匹配或霍夫变换等方法。例如，圆形标志可以通过圆霍夫变换进行检测。这种方法对形状变化和部分遮挡有一定的鲁棒性。
- 基于纹理特征：
  利用交通标志表面的纹理信息进行检测。
- 基于学习的方法：
  利用机器学习或深度学习模型训练分类器，识别图像中的交通标志区域。例如，使用Adaboost级联分类器训练Haar特征或LBP特征进行检测。近年来，基于深度学习的目标检测模型（如YOLO、SSD、Faster R-CNN）在ROI检测方面展现出卓越的性能。
交通标志识别（Classification）：
在检测到潜在的交通标志区域后，这一阶段的任务是对这些区域进行分类，确定其具体的标志类型（如限速标志、停车标志、注意行人标志等）。常用的方法包括：
- 基于模板匹配：
  将检测到的区域与预先制作的各种标志模板进行匹配，找出最相似的模板。
- 基于特征分类：
  提取区域的形状、颜色、纹理等特征，然后使用支持向量机（SVM）、决策树等传统机器学习分类器进行训练和分类。
- 基于深度学习：
  利用卷积神经网络（CNN）等深度学习模型对检测到的区域进行特征提取和分类。CNN在图像分类任务中具有强大的特征学习能力和较高的准确性，已成为交通标志识别的主流技术。
后处理：
在检测和识别完成后，通常需要进行后处理以优化结果。这包括：
- 非极大值抑制（NMS）：
  当多个检测框重叠且都指向同一个标志时，NMS会保留得分最高的检测框，去除冗余。
- 跟踪：
  对于视频序列，可以利用跟踪算法在连续帧中跟踪已检测到的交通标志，提高检测的稳定性和鲁棒性。
- 误报过滤：
  利用上下文信息或其他规则过滤掉误报的检测结果。

三、核心技术与发展趋势

3.1 传统图像处理方法

早期交通标志检测主要依赖于传统的图像处理技术，其优势在于算法原理清晰，计算量相对较小。常用的传统方法包括：

颜色分割与形状匹配：
基于交通标志的颜色和形状特性进行检测。这种方法在特定环境下表现良好，但对光照、遮挡和形变鲁棒性较差。
基于特征的分类：
提取诸如HOG（Histogram of Oriented Gradients）、LBP（Local Binary Patterns）等人工设计的特征，然后使用SVM、Adaboost等分类器进行识别。这些方法在一定程度上提升了性能，但特征的鲁棒性仍然有限。
模板匹配与相关性计算：
将待检测区域与模板库中的标准标志进行匹配，计算相似度。这种方法对图像形变和光照变化敏感，模板库的构建也耗时耗力。

尽管传统方法在某些场景下仍有应用，但面对复杂的现实环境，其检测精度和鲁棒性难以满足需求。

3.2 基于深度学习的方法

近年来，随着计算能力的提升和大规模标注数据的积累，深度学习技术在图像处理领域取得了突破性进展，极大地推动了交通标志检测技术的发展。基于深度学习的方法通常具有端到端的特性，能够自动学习鲁棒的特征表示，从而在复杂的环境中实现更高的检测精度和更强的鲁棒性。

常用的基于深度学习的交通标志检测模型可以分为两类：

两阶段检测器：
例如Faster R-CNN。这类方法首先通过一个区域建议网络（Region Proposal Network, RPN）生成候选区域，然后对这些区域进行分类和位置精修。两阶段检测器通常精度较高，但计算量相对较大。
单阶段检测器：
例如YOLO（You Only Look Once）、SSD（Single Shot Multibox Detector）。这类方法直接预测图像中每个位置的边界框和类别概率，具有较高的检测速度，更适合实时应用。

深度学习模型的优势在于其强大的特征学习能力，能够从海量数据中学习到对光照、视角、遮挡等因素不敏感的特征。此外，迁移学习、数据增强等技术可以进一步提升模型的性能和泛化能力。

3.3 数据集与评估指标

高质量的数据集是训练和评估交通标志检测模型的关键。目前国际上常用的交通标志数据集包括GTSRB（German Traffic Sign Recognition Benchmark）、GTSDB（German Traffic Sign Detection Benchmark）、LISA-TS（Laboratory for Intelligent and Safe Automobiles Traffic Sign）等。这些数据集包含了不同天气、光照条件下的交通标志图像，为研究和算法比较提供了基础。

常用的评估指标包括：

准确率（Accuracy）：
正确检测和识别的标志数量占总标志数量的比例。
精确率（Precision）：
检测到的标志中，真正是交通标志的比例。
召回率（Recall）：
所有真实的交通标志中，被正确检测到的比例。
F1分数：
精确率和召回率的调和平均，综合衡量检测性能。
平均精确率（Average Precision, AP）和平均召回率（Average Recall, AR）：
对于不同类别的标志进行评估，然后取平均值。
检测速度（Frames Per Second, FPS）：
每秒处理的图像帧数，衡量算法的实时性。

四、面临的挑战与未来发展方向

尽管深度学习取得了显著进展，交通标志检测仍然面临一些挑战：

小目标检测：
远距离的交通标志在图像中只占很小的像素区域，这给检测带来了困难。未来的研究需要探索针对小目标检测的更有效的网络结构和训练策略。
恶劣天气与光照变化：
雨、雪、雾、强光等极端环境仍然是检测的难题。需要开发更鲁棒的特征提取和模型，或者结合多模态传感器（如雷达、激光雷达）信息来增强检测能力。
遮挡与模糊：
部分遮挡或模糊的交通标志难以准确识别。未来的研究可以探索基于上下文信息或生成对抗网络（GAN）等技术来恢复或推断被遮挡或模糊的信息。
实时性与计算资源：
高精度的深度学习模型通常需要较大的计算资源，这给嵌入式平台的实时部署带来了挑战。未来的研究需要优化模型结构，提高计算效率，或探索轻量级模型。
数据不平衡与长尾分布：
部分罕见的交通标志类别数据量较少，导致模型对其识别能力较弱。需要探索更有效的少样本学习或长尾分布学习方法。
解释性与可信度：
深度学习模型通常是“黑箱”模型，难以解释其决策过程，这在安全关键的交通领域是一个问题。未来的研究需要探索可解释的深度学习模型，提高系统的可信度。

未来的交通标志检测技术将朝着以下方向发展：

多传感器融合：
结合摄像头、雷达、激光雷达等多种传感器信息，提高在复杂环境下的检测精度和鲁棒性。
多任务学习：
将交通标志检测与车道线检测、车辆检测等其他感知任务结合，构建更全面的环境感知系统。
在线学习与自适应：
开发能够在线学习新标志或适应不同环境变化的算法。
轻量级与高效模型：
优化模型结构，降低计算复杂度，使其能够在计算资源有限的平台上实时运行。
基于图神经网络（GNN）：
利用图神经网络建模交通标志之间的关系和场景上下文信息，提高检测性能。
生成模型与数据增强：
利用生成对抗网络等技术生成合成数据，解决数据不平衡和长尾分布问题。

结论

基于图像处理的交通标志检测技术在智能交通系统中扮演着越来越重要的角色。从传统的颜色、形状特征到如今深度学习的强大赋能，该领域取得了显著进展。然而，面对复杂的现实环境和实时性要求，仍存在诸多挑战。未来的研究应聚焦于提高算法在恶劣天气、遮挡、小目标等场景下的鲁棒性，探索更高效的实时处理方法，以及结合多传感器信息等方向。随着技术的不断发展和创新，相信交通标志检测技术将为构建更安全、高效和智能的交通系统做出更大的贡献。同时，随着自动驾驶技术的普及，高精度、高可靠的交通标志检测将成为实现完全自动驾驶的关键要素之一。
