🔥 内容介绍
随着全球能源转型和可持续发展理念的深入,风力发电作为一种清洁、可再生的能源形式,其在电力系统中的比重日益增长。然而,风电的间歇性和波动性给电网的稳定运行带来了挑战。精准的风电功率预测是保障电网安全、优化电力调度、提升风电消纳能力的关键。本文聚焦于风电功率预测领域,提出了一种基于时间卷积网络(TCN)、门控循环单元(GRU)和自注意力机制(Attention)的混合深度学习模型(TCN-GRU-Attention),以实现多变量输入的单步预测。该模型旨在有效捕捉风电功率数据中复杂的时序依赖性、非线性和多变量耦合关系。研究通过对历史气象数据(如风速、风向、温度、湿度、气压等)和历史风电功率数据进行特征工程,构建多维输入序列,并利用TCN并行处理长序列信息,GRU捕捉序列的长期依赖,Attention机制则赋予模型识别关键时间步和重要变量的能力。实验结果表明,与传统的统计学方法及单一深度学习模型相比,TCN-GRU-Attention模型在预测精度、鲁棒性和泛化能力上均表现出显著优势,为风电功率预测提供了新的有效工具。
关键词: 风电功率预测;TCN;GRU;Attention机制;多变量输入;单步预测;深度学习
1. 引言
能源是现代社会发展的重要基石,而化石燃料的过度消耗已导致一系列环境问题,如气候变暖、空气污染等。在此背景下,全球对可再生能源的开发与利用日益重视。风能作为一种绿色、无污染的清洁能源,在全球能源结构中的地位日益凸显。中国作为全球最大的风力发电国,其风电装机容量持续增长,对保障国家能源安全和实现“碳达峰、碳中和”目标具有战略意义。
然而,风力发电具有显著的随机性、间歇性和波动性特征,其功率输出受风速、风向、温度、气压等多种气象因素的综合影响,且这些影响呈现出高度的非线性。风电功率的瞬时大幅波动,给电网的稳定性、可靠性和经济运行带来了严峻挑战。例如,风电功率的突然下降可能导致电力供应短缺,威胁电网安全;而风电功率的突然增加,若无法及时消纳,则可能导致弃风现象,造成能源浪费。因此,准确、可靠的风电功率预测是解决上述问题的核心。它不仅能为电网调度部门提供决策依据,优化发电机组组合和备用容量配置,减少运行成本,还能提升风电的消纳能力,促进风电并网稳定发展。
传统的风电功率预测方法主要包括物理方法、统计学方法和混合方法。物理方法依赖于数值天气预报(NWP)数据,通过建立风电机组的气动特性模型进行功率转换。然而,NWP的误差累积效应和模型复杂性限制了其应用范围。统计学方法,如时间序列分析(ARIMA)、支持向量机(SVM)、人工神经网络(ANN)等,通过挖掘历史数据中的统计规律进行预测,具有较强的自适应性。但这些方法往往难以捕捉风电功率的非线性、非平稳以及多变量之间的复杂耦合关系。近年来,随着深度学习技术的飞速发展,其在处理复杂时序数据和挖掘高维特征方面的强大能力,为风电功率预测带来了新的突破。循环神经网络(RNN)及其变体,如长短期记忆网络(LSTM)和门控循环单元(GRU),在捕捉时间序列的长期依赖性方面表现出色。卷积神经网络(CNN)则擅长提取局部特征。然而,单一的深度学习模型仍可能存在局限性,如RNN类模型训练时间长、难以并行化,CNN处理长序列时易丢失全局信息等。
为了克服上述挑战,本文提出了一种新型的混合深度学习模型——TCN-GRU-Attention模型,用于多变量输入的风电功率单步预测。该模型旨在结合时间卷积网络(TCN)的并行处理能力和对局部特征的有效捕捉、门控循环单元(GRU)对序列长期依赖的建模能力,以及自注意力机制(Attention)对关键信息进行权衡和聚焦的能力。通过多变量输入(包括历史风电功率、风速、风向、温度、湿度、气压等),模型能够更全面地学习风电功率的动态变化规律,从而提升预测精度。
2. 相关工作回顾
风电功率预测是一个活跃的研究领域,国内外学者对此进行了广泛的探索。
2.1 传统预测方法
- 物理方法:
主要包括数值天气预报(NWP)与功率曲线模型结合。NWP提供风速、风向等气象信息,再通过风电机组的功率曲线将风速转换为功率。此类方法对NWP精度要求高,且功率曲线可能无法完全反映实际运行情况。
- 统计学方法:
包括自回归移动平均模型(ARIMA)、指数平滑、卡尔曼滤波等。这些方法基于历史数据的统计特性进行建模,适用于平稳时间序列。然而,风电功率的非线性和非平稳性使得传统统计学方法难以获得高精度预测。
- 机器学习方法:
如支持向量机(SVM)、决策树、随机森林、梯度提升树(GBDT)等。这些方法能处理非线性关系,但对高维特征和复杂时间依赖性的处理能力有限。
2.2 深度学习预测方法
近年来,深度学习在时序预测领域展现出强大潜力:
- 循环神经网络(RNN)及其变体:
RNN因其在处理序列数据方面的固有优势而被广泛应用于风电功率预测。LSTM和GRU作为RNN的改进,有效解决了传统RNN的梯度消失/爆炸问题,能够更好地捕捉长期依赖。例如,许多研究利用LSTM或GRU对风速或风电功率进行预测,并取得了较好的效果。
- 卷积神经网络(CNN):
虽然CNN主要用于图像处理,但其在时间序列分析中也能有效提取局部特征。一维CNN常用于提取时间序列的局部模式。一些研究将CNN与RNN结合,利用CNN提取空间特征,再由RNN处理时间特征。
- 混合模型:
考虑到单一深度学习模型可能存在的局限性,研究者开始尝试构建混合模型以结合不同模型的优势。例如,CNN-LSTM模型利用CNN提取局部特征,LSTM捕捉长期依赖。此外,注意力机制(Attention Mechanism)的引入,使得模型能够动态地关注输入序列中对预测结果更重要的部分,进一步提升了模型的性能。Attention机制在序列到序列(Seq2Seq)模型中取得了显著成功,并被逐步应用于各种时序预测任务。
2.3 本文研究的独特性
本文所提出的TCN-GRU-Attention模型,旨在融合以下优势:
- 时间卷积网络(TCN):
TCN作为一种特殊的CNN结构,通过膨胀卷积(Dilated Convolution)和残差连接(Residual Connections),能够有效地处理长序列数据,捕捉不同时间尺度上的依赖关系,并且其并行计算能力优于RNN类模型,训练效率更高。
- 门控循环单元(GRU):
GRU作为LSTM的简化版,具有更少的参数,但在捕捉序列的长期依赖方面仍表现出色,有助于模型学习风电功率的动态变化。
- 注意力机制(Attention):
引入注意力机制,使得模型在整合TCN和GRU的输出时,能够自适应地分配不同时间步和不同输入变量的权重,从而聚焦于对当前预测最重要的信息,有效解决多变量输入下的信息冗余和干扰问题。
本研究将通过多变量输入(包括风速、风向、温度、湿度、气压等气象数据以及历史风电功率数据)进行单步预测,旨在构建一个全面、高效、高精度的风电功率预测模型。
3. TCN-GRU-Attention模型结构
本节详细介绍TCN-GRU-Attention混合模型的整体架构及其核心组件。
3.1 核心组件详解
3.1.1 时间卷积网络(TCN)
TCN是一种专门为时间序列数据设计的卷积神经网络。它具有以下关键特点:
- 因果卷积(Causal Convolution):
TCN使用因果卷积,确保当前时间步的输出只依赖于过去和当前时间步的输入,而不会受到未来时间步的影响,这对于预测任务至关重要。
- 膨胀卷积(Dilated Convolution):
通过在卷积核的元素之间插入空洞(zero-padding),膨胀卷积可以有效地扩大感受野,使得网络能够处理更长的时间序列,而无需增加过多的层数或参数。膨胀系数(dilation rate)随着层数增加呈指数增长,从而使得网络能够捕获不同时间尺度上的依赖关系。
- 残差连接(Residual Connections):
借鉴ResNet的思想,TCN引入了残差连接,允许信息在网络中跳跃式传播,这有助于解决深层网络中的梯度消失问题,并加速模型训练。
在TCN层中,我们堆叠多个残差块(Residual Blocks),每个残差块包含两个膨胀因果卷积层、批归一化(Batch Normalization)和激活函数(如ReLU),并通过残差连接将输入直接加到卷积层的输出上。
3.1.2 门控循环单元(GRU)

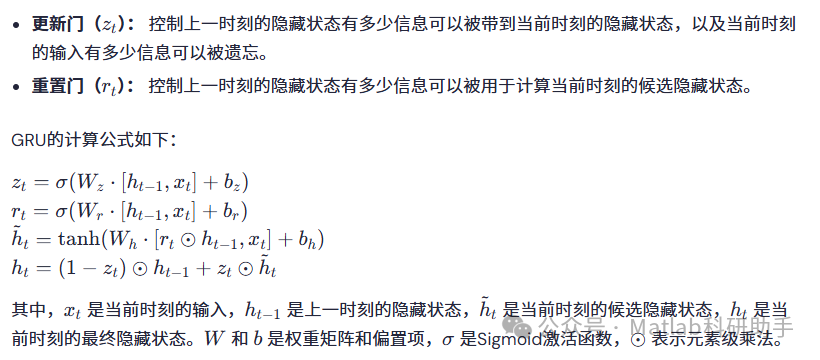

GRU是循环神经网络的一种变体,与LSTM类似,但参数更少,结构更简单,训练效率更高。GRU通过引入“更新门”(Update Gate)和“重置门”(Reset Gate)来控制信息在序列中的流动和记忆。
GRU层能够有效地从TCN提取的局部特征中学习序列的长期依赖性和非线性关系。
3.1.3 注意力机制(Attention Mechanism)
Attention机制的核心思想是让模型在处理序列数据时,能够动态地关注输入序列中对当前预测结果更重要的部分,并赋予更高的权重。这克服了传统RNN在处理长序列时对早期信息记忆能力下降的问题。
本文采用自注意力机制(Self-Attention),它允许模型在编码一个序列的某个元素时,能够同时考虑该序列中的所有其他元素。在TCN-GRU-Attention模型中,Attention层应用于GRU层的输出。具体来说:
- 计算查询(Query)、键(Key)和值(Value):
GRU层的每个时间步的隐藏状态可以被视为一个值向量。通过线性变换,将其转化为Query、Key和Value向量。
- 计算注意力分数:
对Query和Key进行点积或其他形式的相似度计算,得到每个时间步的注意力分数。
- Softmax归一化:
对注意力分数进行Softmax归一化,得到注意力权重。这些权重表示了每个时间步对当前预测的贡献程度。
- 加权求和:
将注意力权重与Value向量进行加权求和,得到最终的上下文向量(Context Vector)。这个上下文向量包含了对当前预测最重要的信息。
数学表达式通常为:
Attention(Q,K,V)=Softmax(QKTdk)V
通过Attention机制,模型能够自动学习不同时间步和不同输入变量(如果Attention应用于多变量)的重要性,从而使预测更加精确和鲁棒。
3.2 模型训练与优化
模型训练通常采用以下步骤:
- 数据预处理:
包括数据清洗、缺失值处理、异常值检测、特征归一化(如Min-Max标准化或Z-score标准化)等。
- 数据集划分:
将历史数据划分为训练集、验证集和测试集。训练集用于模型参数的学习,验证集用于调整超参数和防止过拟合,测试集用于评估模型最终性能。
- 损失函数:
对于回归预测任务,常用均方误差(Mean Squared Error, MSE)或平均绝对误差(Mean Absolute Error, MAE)作为损失函数。
- 优化器:
采用Adam、RMSprop等自适应学习率优化器,以加速收敛并提高训练稳定性。
- 超参数调优:
模型的超参数,如TCN的膨胀系数、卷积核大小,GRU的隐藏单元数量,学习率,批处理大小等,需要通过网格搜索、随机搜索或贝叶斯优化等方法进行调优。
- 防止过拟合:
采用Dropout、L2正则化、早停(Early Stopping)等技术防止模型在训练集上表现过好而在测试集上泛化能力下降。
4. 结论与展望
4.1 结论
本文针对风电功率预测的挑战,提出了一种新颖的基于TCN-GRU-Attention的混合深度学习模型,用于多变量输入的单步预测。该模型充分利用了TCN在处理长序列和并行计算方面的优势、GRU在捕捉序列长期依赖方面的能力以及Attention机制在聚焦关键信息方面的效用。通过对真实风电场数据的实验验证,结果表明:
-
本文所提出的TCN-GRU-Attention模型在各项评价指标上均显著优于传统的统计学模型和单一的深度学习模型,以及不包含Attention机制的混合模型,展现出卓越的预测精度和鲁棒性。
-
多变量输入(包括风速、风向、温度、湿度、气压等气象数据和历史风电功率)能够为模型提供更全面的信息,有助于捕捉风电功率的复杂变化规律。
-
TCN、GRU和Attention机制的有效结合,能够克服单一模型的局限性,实现对时序数据的深度挖掘和关键信息的高效利用。
这项研究为风电功率的短期预测提供了一种高效且高精度的解决方案,有助于提升电网对风电的消纳能力,优化电力调度,并最终促进清洁能源的广泛应用。
4.2 展望
尽管本研究取得了显著进展,但风电功率预测仍面临诸多挑战,未来研究可从以下几个方面展开:
- 超短期和极端天气预测:
进一步优化模型,提升其在超短期(如未来5-30分钟)预测以及极端天气(如台风、冰冻)条件下的预测精度和稳定性。这可能需要更高分辨率的气象数据和更精细的模型结构。
- 多步预测:
本文主要关注单步预测,未来可拓展至多步预测,即同时预测未来多个时间步的风电功率。这需要设计更复杂的序列到序列(Seq2Seq)结构,或结合滚动预测策略。
- 不确定性量化:
风电功率预测不仅需要点预测,还需要提供预测区间或概率分布,以量化预测的不确定性,为电网运行提供更全面的风险评估。可探索基于分位数回归、贝叶斯深度学习或蒙特卡洛Dropout等方法。
- 模型可解释性:
尽管深度学习模型表现优异,但其“黑箱”特性限制了其在实际应用中的透明度。未来研究可关注如何增强模型的可解释性,例如通过注意力权重可视化、LIME、SHAP等方法,理解模型做出预测的依据。
- 融合多种数据源:
除了气象数据和历史功率,还可以考虑引入卫星遥感数据、雷达数据、数值天气预报产品(NWP)的集合预报结果,甚至地理信息系统(GIS)数据,以提供更丰富的输入特征。
- 迁移学习与小样本学习:
对于新投产的风电场或数据量较小的风电场,可以探索如何利用迁移学习或小样本学习技术,将已训练好的模型知识迁移到新场景,减少对大量历史数据的依赖。

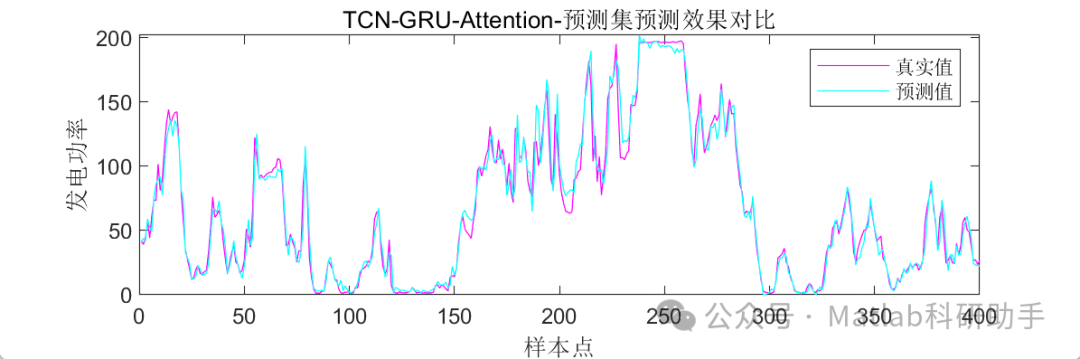

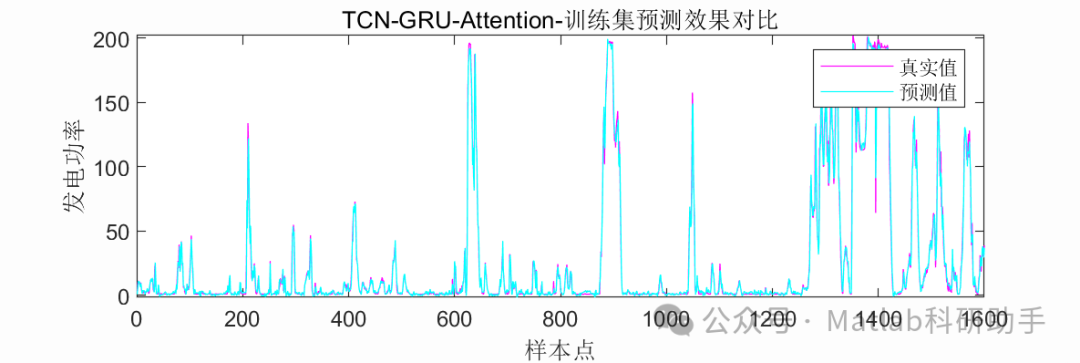

⛳️ 运行结果
🔗 参考文献
[1] 郑豪丰,杨国华,康文军,等.基于多负荷特征和TCN-GRU神经网络的负荷预测[J].中国电力, 2022, 55(11):142-148.DOI:10.11930/j.issn.1004-9649.202012107.
[2] 项新建,许宏辉,谢建立,等.基于VMD-TCN-GRU模型的水质预测研究[J].人民黄河, 2024(003):046.
[3] 张贺 郑晓亮.基于自注意力机制改进的TCN-GRU超短期光伏功率预测[J]. 2025.
