🔥 内容介绍

裂纹是结构材料在外部载荷、环境腐蚀、疲劳磨损等因素长期作用下,内部应力集中或材料缺陷扩展的直观表现。它的出现往往预示着结构完整性的降低,甚至可能导致灾难性的失效。因此,裂纹的及时、准确检测对于保障工程结构的安全运行至关重要。随着计算机视觉和图像处理技术的飞速发展,将这些先进技术应用于裂纹检测,实现对图片中裂缝的自动检测和标记,已经成为当前无损检测领域的研究热点和重要趋势。本文旨在深入探讨基于图像处理的裂纹检测技术,阐述其基本原理、关键技术环节、挑战与前景,以期展现其在工程安全保障中的核心作用。

一、裂纹检测的意义与传统方法的局限性

裂纹检测的首要意义在于预防潜在的结构失效,确保人员和财产安全。无论是桥梁、大坝、航空航天器,还是工业设备、建筑物,其内部或表面材料的微小裂纹若未能及时发现并妥善处理,都可能随着时间的推移而发展壮大,最终导致结构崩溃。例如,核反应堆管道的微小裂纹可能引发放射性物质泄漏;航空发动机叶片的疲劳裂纹可能导致空中解体;混凝土桥梁的细微裂纹则可能预示着承载能力的下降。

传统的裂纹检测方法主要包括目视检查、磁粉检测、渗透检测、超声波检测、涡流检测、X射线检测等。这些方法各有优缺点,但在实际应用中普遍存在以下局限性:

  • 效率低下:

     大部分传统方法需要人工操作和判断,检测速度慢,尤其对于大面积或复杂结构的检测,耗时耗力。

  • 主观性强:

     结果判读往往依赖于检测人员的经验和专业知识,存在一定的主观性和不确定性,难以实现标准化和自动化。

  • 环境限制:

     某些方法对环境条件(如光照、温度、湿度)有较高要求,或对检测人员的身体健康有潜在危害。

  • 难以量化:

     传统方法难以精确量化裂纹的几何特征(如长度、宽度、深度),不利于对裂纹扩展进行动态监测和预测。

  • 成本较高:

     一些高精度检测设备价格昂贵,且操作复杂,培训成本高。

正是基于这些局限性,研究和发展高效、准确、客观、自动化的裂纹检测技术显得尤为迫切。而基于图像处理的裂纹检测技术,凭借其非接触、高效率、可量化等优势,正逐渐成为解决这些问题的重要途径。

二、基于图像处理的裂纹检测基本原理

基于图像处理的裂纹检测,其核心思想是利用数字图像处理技术,从采集到的图像中识别并提取出裂纹区域,然后对裂纹的几何特征进行分析和量化。整个过程通常包括以下几个关键步骤:

  1. 图像采集: 这是检测的第一步,也是至关重要的一步。通过高分辨率相机(如CCD相机、CMOS相机)、工业相机、无人机载相机等设备,对目标结构表面进行图像采集。图像采集的质量(如分辨率、清晰度、光照均匀性)直接影响后续处理的效果。为克服光照不均、阴影干扰等问题,通常会采用环形光源、均匀漫反射光源或偏振光等辅助设备。

  2. 图像预处理: 原始图像往往受到噪声、光照不均、对比度不足等因素的影响,需要进行预处理以提高图像质量,为后续特征提取奠定基础。常见的预处理技术包括:

    • 灰度化:

       将彩色图像转换为灰度图像,减少数据量,简化处理。

    • 噪声滤波:

       采用高斯滤波、中值滤波、双边滤波等方法去除图像中的随机噪声,保留图像边缘信息。

    • 图像增强:

       通过直方图均衡化、伽马校正、拉普拉斯锐化等技术,提高图像的对比度和清晰度,使裂纹与背景的区分度更大。

    • 光照校正:

       针对光照不均问题,可采用背景差分、同态滤波等方法进行校正,消除光照对裂纹识别的干扰。

  3. 裂纹特征提取与分割: 这是裂纹检测的核心环节,旨在将图像中的裂纹区域从背景中分离出来。裂纹在图像中通常表现为细长、暗色、连续的像素区域,与周围背景在灰度、纹理、形状等方面存在差异。常用的特征提取与分割方法包括:

    • 阈值分割:

       根据图像灰度直方图,设定合适的阈值将裂纹像素与背景像素分离。自适应阈值法(如Otsu法)能更好地适应光照不均的情况。

    • 边缘检测:

       裂纹往往是图像中灰度变化剧烈的区域,可采用Canny、Sobel、Prewitt等边缘检测算子来提取裂纹的边缘。

    • 区域生长与连通域分析:

       以裂纹种子点为中心,将与其灰度或纹理相似的邻域像素合并,形成裂纹区域。然后通过连通域分析,识别出独立的裂纹目标。

    • 纹理分析:

       裂纹区域与背景的纹理特征不同,可采用Gabor滤波器、局部二值模式(LBP)等方法提取纹理特征进行分割。

    • 基于深度学习的分割:

       这是当前最前沿且效果最好的方法。利用卷积神经网络(CNN)等深度学习模型,通过大量的标注数据训练,模型能够自动学习裂纹的复杂特征,实现像素级别的精确分割。典型的网络结构包括U-Net、Mask R-CNN等。

  4. 裂纹特征分析与标记: 一旦裂纹被成功分割出来,就需要对其进行量化分析和可视化标记。

    • 几何特征提取:

       计算裂纹的长度、宽度、面积、方向、分叉情况等几何参数。这些参数对于评估裂纹的严重程度和发展趋势至关重要。

    • 拓扑结构分析:

       分析裂纹的连通性、分支数量和路径,了解裂纹的扩展模式。

    • 可视化标记:

       在原始图像上将检测到的裂纹区域用不同的颜色、边界框或掩膜进行高亮显示,方便人工复核和结果呈现。

三、关键技术与方法

1. 传统图像处理方法:

  • 形态学操作:

     腐蚀、膨胀、开运算、闭运算等操作在裂纹检测中非常有效。例如,开运算可以去除小的孤立噪声点,而闭运算可以连接断裂的裂纹线段。

  • 小波变换:

     小波变换在时间和频率域都具有局部性,能够有效地从图像中提取出不同尺度和方向的裂纹特征。

  • Frangi滤波器:

     这是一种专门用于检测血管状结构的滤波器,其原理与裂纹相似,因此也被广泛应用于裂纹检测,能够增强细长的裂纹结构。

  • 阈值分割的优化:

     除了Otsu法,还可采用分块阈值分割、局部自适应阈值等策略,以应对不同区域光照差异带来的挑战。

2. 机器学习与深度学习方法:

  • 支持向量机(SVM):

     可以用于将提取出的特征向量(如纹理特征、几何特征)分类为裂纹或非裂纹。

  • 随机森林:

     一种集成学习方法,通过构建多个决策树进行分类或回归,具有较好的泛化能力。

  • 卷积神经网络(CNN):
    • 分类网络:

       可用于判断图像中是否存在裂纹。

    • 目标检测网络:

       如YOLO、SSD等,可以检测并定位图像中的裂纹,并给出边界框。

    • 语义分割网络:

       如U-Net、DeepLabV3+等,能够实现像素级别的裂纹分割,提供最精确的裂纹轮廓信息。这是目前最主流且效果最好的方法,尤其适用于复杂背景和多种裂纹类型。通过大量的标注数据训练,深度学习模型能够学习到裂纹的复杂模式,对光照变化、噪声、背景干扰具有更强的鲁棒性。

  • 生成对抗网络(GAN):

     GAN可以用于生成高质量的裂纹图像,扩充训练数据集,或者用于图像去噪、图像增强,从而提升裂纹检测的性能。

四、挑战与未来发展

尽管基于图像处理的裂纹检测技术取得了显著进展,但在实际应用中仍面临诸多挑战:

  1. 复杂背景与光照变化:

     实际工程场景复杂多样,光照不均、阴影、表面污渍、纹理干扰等因素严重影响检测精度和鲁棒性。

  2. 裂纹多样性:

     裂纹的形态、大小、方向、颜色等各不相同,微小裂纹、封闭裂纹、分叉裂纹等难以识别。

  3. 数据标注成本高:

     深度学习方法需要大量的、高质量的标注数据进行训练,而裂纹图像的像素级标注工作量巨大,成本高昂。

  4. 实时性要求:

     对于一些高速运行的生产线或大型结构巡检,需要实时或准实时的检测能力。

  5. 模型泛化能力:

     在一个场景下训练的模型,可能无法直接泛化到另一个场景,需要进行迁移学习或领域自适应。

  6. 微小裂纹检测:

     对于宽度仅为几像素甚至亚像素级的微小裂纹,其特征不明显,检测难度极大。

为了应对这些挑战,未来的裂纹检测技术将朝着以下方向发展:

  • 多模态信息融合:

     结合红外、热像、激光扫描等多种传感器数据,提供更全面的信息,克服单一图像模态的局限性。

  • 弱监督/半监督/无监督学习:

     减少对大量标注数据的依赖,降低数据标注成本。

  • 轻量化与边缘计算:

     开发更小巧、高效的深度学习模型,使其能够在嵌入式设备或边缘设备上运行,实现实时、本地化的检测。

  • 可解释性AI:

     提高深度学习模型的透明度,让检测人员能够理解模型做出判断的依据,增强对检测结果的信任度。

  • 数字孪生与BIM集成:

     将裂纹检测结果与结构的数字孪生模型或BIM模型相结合,实现裂纹位置的精确映射,并进行动态监测与预测。

  • 结合物理模型:

     将材料力学、断裂力学等物理知识融入到图像处理模型中,提高检测的准确性和可靠性。

  • 机器人与无人机巡检:

     结合自动化设备,实现高空、危险区域的无人化巡检,提高检测效率和安全性。

结论

基于图像处理的裂纹检测技术,以其非接触、高效率、可量化等显著优势,正在逐步改变传统无损检测的格局。从早期的传统图像处理算法到如今蓬勃发展的深度学习方法,图像识别在裂纹检测中的应用日益深入,精度和鲁棒性显著提升。通过对图像中裂纹的自动检测和精确标记,该技术不仅能够大幅提升检测效率,降低人工成本,更重要的是,它为工程结构的健康监测和安全评估提供了客观、量化的依据,极大地增强了对潜在风险的预警能力。

展望未来,随着人工智能、物联网、大数据等新一代信息技术的深度融合,图像处理在裂纹检测领域的应用前景将更加广阔。我们有理由相信,这项技术将不断克服现有挑战,为保障全球范围内的基础设施安全、推动工业智能化发展贡献更为关键的力量。最终,它将使得裂纹检测不再仅仅是事后补救,而成为结构全生命周期管理中不可或缺的预防性、预测性环节,从而构建一个更加安全、可靠的工程世界。

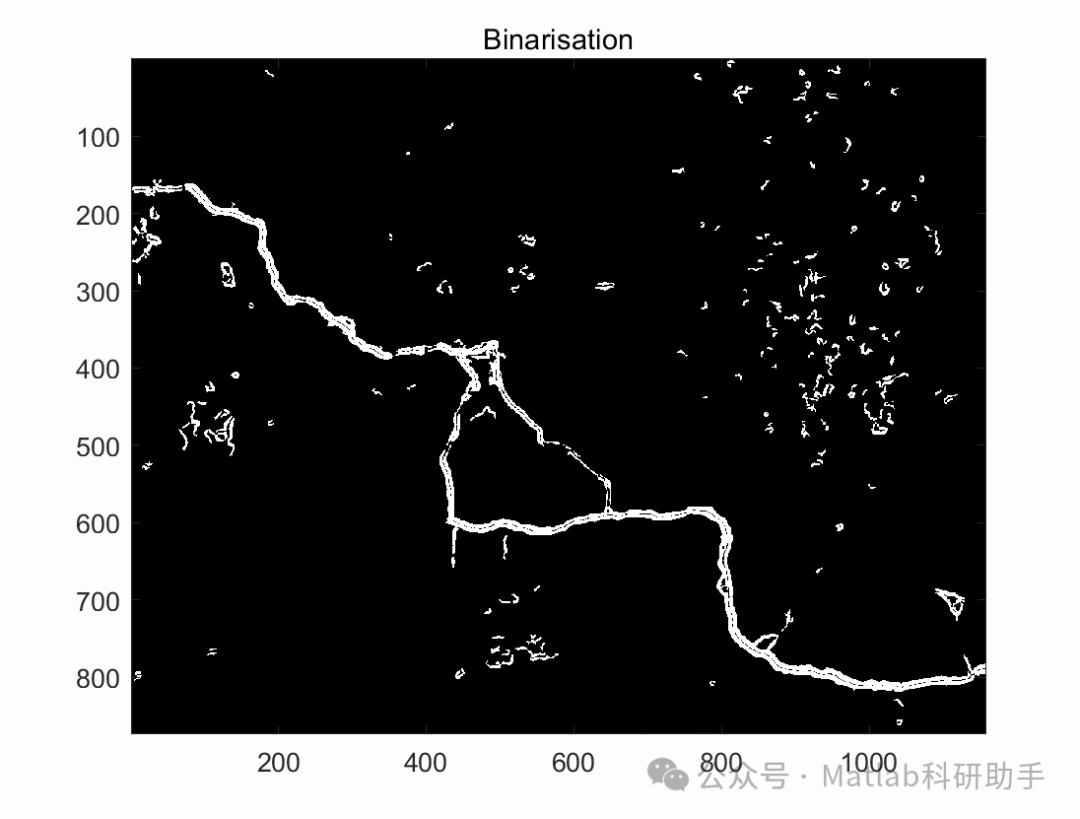

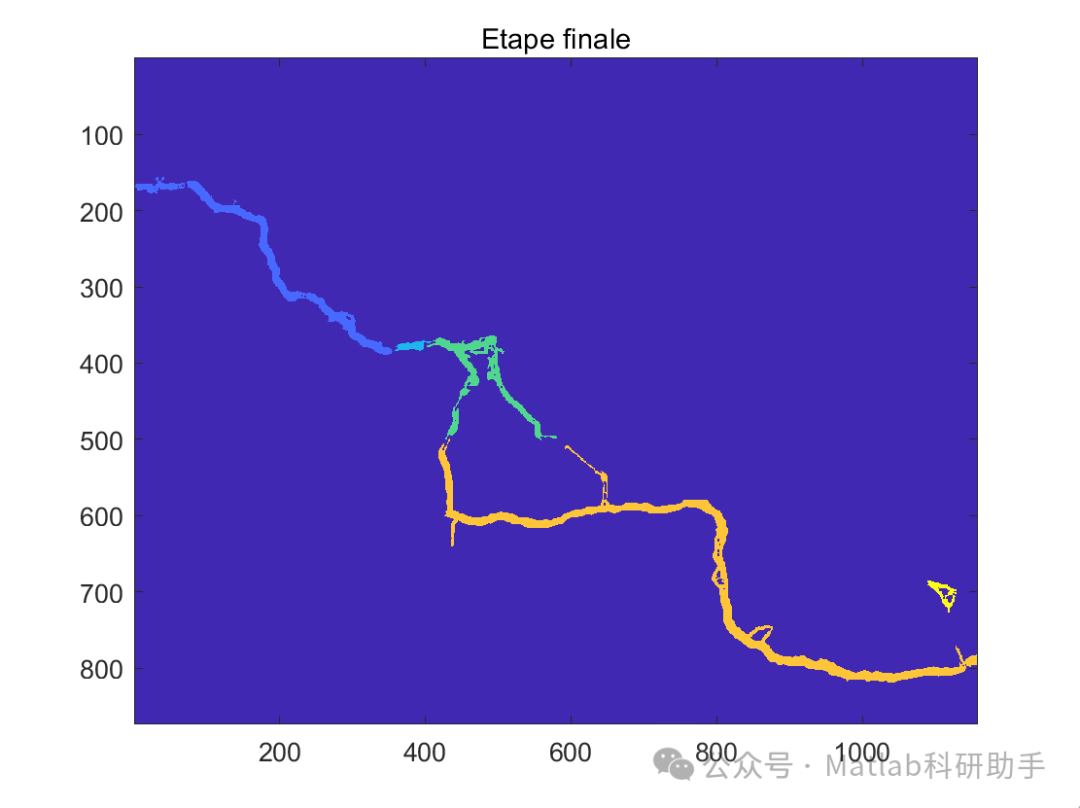

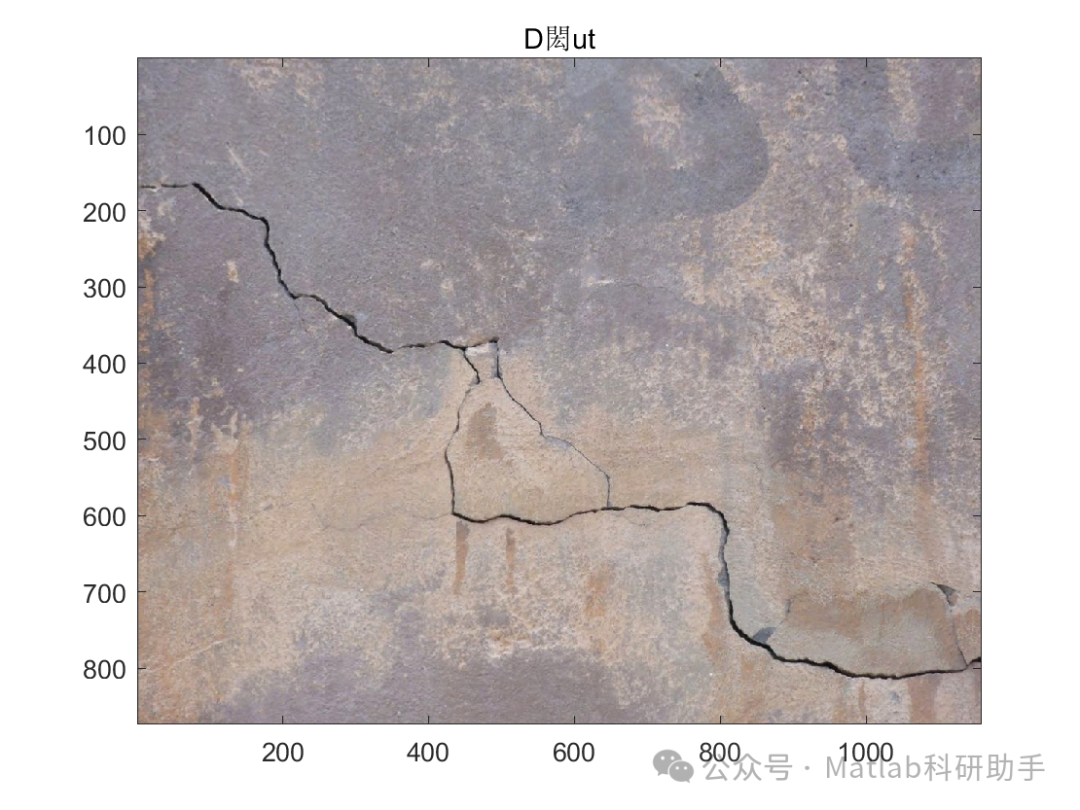

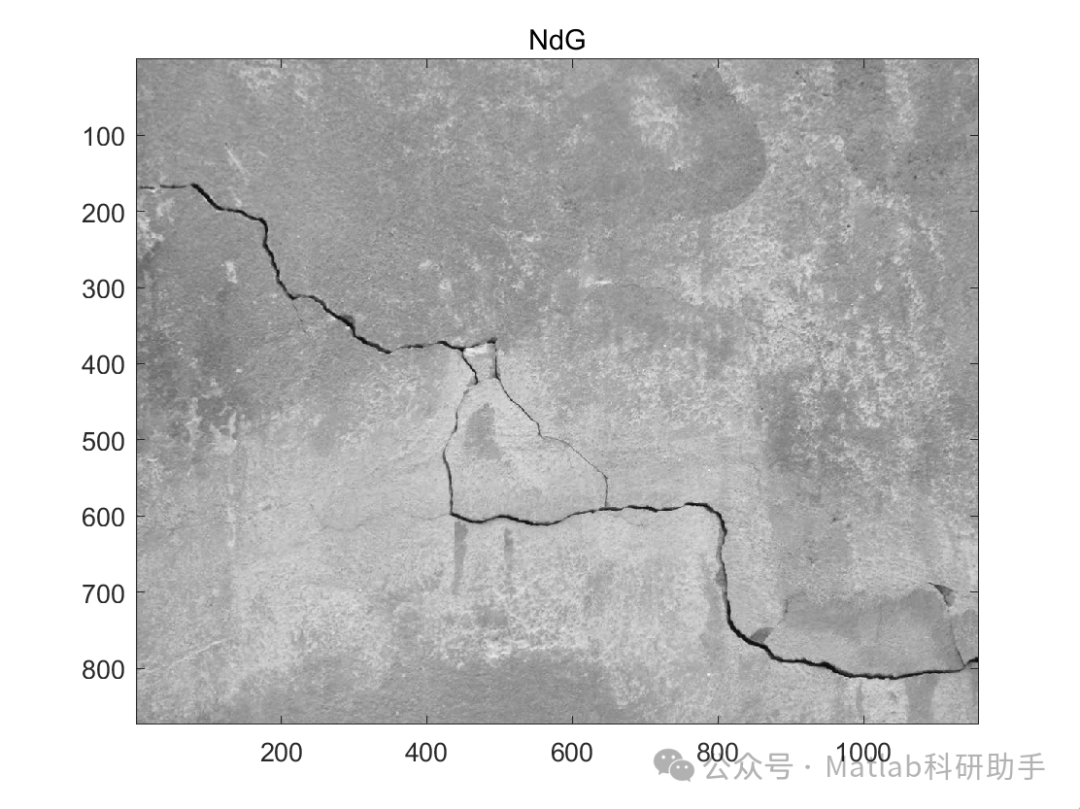

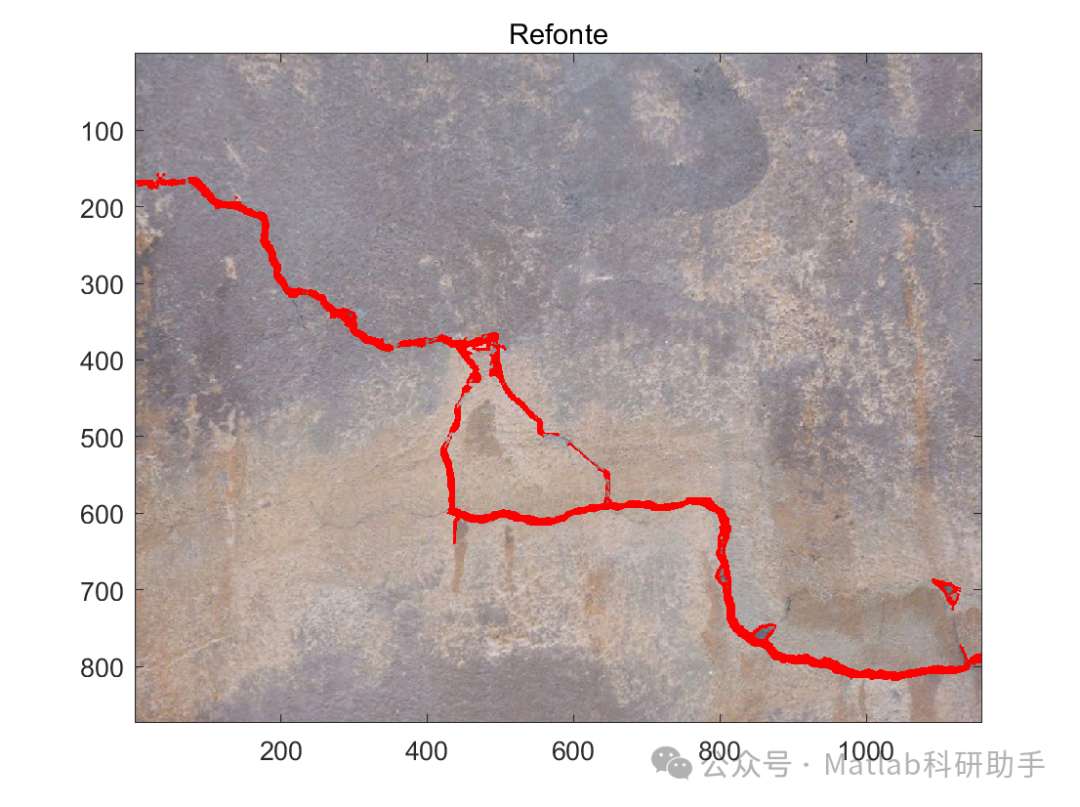

⛳️ 运行结果






🔗 参考文献

[1] 丁建军.基于VI的钢球表面裂纹电涡流检测方法研究[D].武汉理工大学,2007.DOI:10.7666/d.y1365685.

[2] 李航,周国斌,王传光.应用MATLAB图像工具箱的不规则裂纹检测[J].计算机工程与应用, 2016, 52(5):7.DOI:10.3778/j.issn.1002-8331.1405-0109.

[3] 于亚婷,袁飞,熊龙辉,等.高速钢轨RCF裂纹涡流检测仿真系统及应用[J].计算机仿真, 2023, 40(8):146-153.
