🔥 内容介绍

微分代数方程组（DAEs）广泛存在于描述复杂系统动力学行为的数学模型中，尤其是在化学反应工程、过程控制和物理科学等领域。由于其固有的代数约束，DAEs的数值求解相比常微分方程组（ODEs）更具挑战性。本文旨在深入探讨MATLAB中ode15s函数在求解刚性DAEs方面的卓越性能，并以一个典型的化学反应工程问题——均质反应性四元混合物的残渣曲线图（Residue Curve Maps, RCMs）构建为例，详细阐述其应用。残渣曲线图是表征复杂反应精馏系统行为的关键工具，其绘制依赖于对反应组分在连续蒸发/冷凝过程中的动态演化进行精确模拟，而此动态过程通常由DAEs组表示。通过理论分析、数值模拟和结果可视化，本文将展示ode15s如何有效地处理DAEs的结构复杂性，实现对反应系统相平衡和反应动力学耦合作用的准确刻画，从而为多组分反应分离过程的理性设计提供坚实的数据基础。

1. 引言

在现代科学与工程领域，许多动态系统的行为并非仅由纯粹的微分关系所描述，而是同时受到代数约束条件的限制。这类系统在数学上通常被建模为微分代数方程组（Differential-Algebraic Equations, DAEs）。与标准常微分方程组（ODEs）相比，DAEs包含了微分变量和代数变量，以及它们之间的耦合关系。这种结构使得DAEs的数值求解面临独特的挑战，例如指标（index）问题、初始条件的一致性问题以及求解器选择的鲁棒性问题。

化学反应工程，特别是多组分反应精馏过程，是DAEs应用的一个典型场景。在这些过程中，组分平衡、相平衡以及反应动力学等物理化学现象相互交织，导致描述其动态行为的数学模型常常呈现出DAE的形式。残渣曲线图（RCMs）作为一种强大的图形工具，被广泛用于理解和设计反应精馏过程。RCMs描绘了液体组分在恒定压力下从初始点蒸发直到纯组分或共沸物的轨迹。对于反应体系，RCMs不仅要考虑相平衡，还必须纳入反应动力学的影响，这使得其数学模型更加复杂，常表现为DAEs。

MATLAB的ode15s函数是为求解刚性ODEs和DAEs而设计的高效数值积分器。它基于变阶数、变步长的向后差分公式（BDF），能够有效地处理刚性问题。本文将深入探讨ode15s在求解DAEs方面的理论基础和实际应用，并以均质反应性四元混合物的残渣曲线图构建为例，详细阐述如何利用ode15s精确模拟此类复杂系统的动态行为。通过这种方式，我们不仅可以展示ode15s的强大功能，也为理解和设计反应精馏塔提供了有益的见解。

2. 微分代数方程组（DAEs）的数学背景与挑战

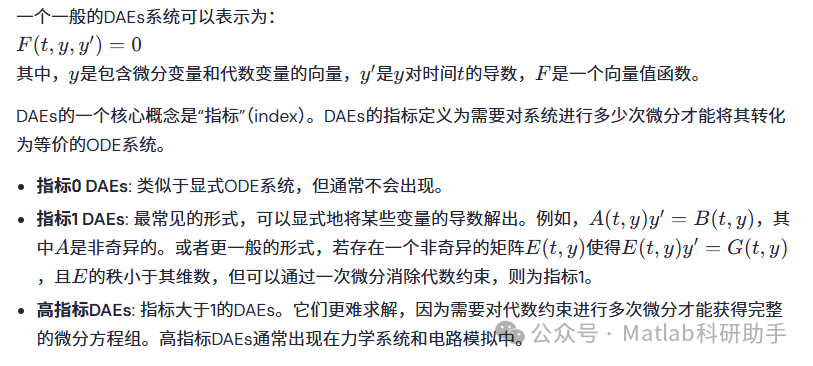

2.1. DAEs的定义与分类

2.2. DAEs求解的挑战

相比于ODEs，DAEs的数值求解面临以下主要挑战：

初始条件的一致性
: DAEs的初始条件必须满足所有的代数约束。不一致的初始条件会导致数值解在第一步就出现较大误差甚至发散。
指标问题
: 高指标DAEs通常更难求解，因为标准的ODE求解器无法直接处理代数约束。对代数约束进行微分可能引入新的数值问题，例如漂移（drift）。
刚性问题
: DAEs常常表现出刚性，即系统中存在时间尺度差异很大的动态过程。这需要隐式求解器才能稳定地积分。
结构特性
: DAEs可能包含线性和非线性代数约束，这影响了求解器的选择和迭代求解的效率。

3. MATLAB `ode15s`函数在DAEs求解中的应用

3.1. `ode15s`的算法基础

ode15s是MATLAB中专为求解刚性ODEs和DAEs而设计的数值积分器。它基于后向差分公式（BDFs，也称为Gear方法），这是一种隐式多步方法。BDFs通过使用当前步及前几步的函数值来近似导数，其主要优点是：

高阶精度
: ode15s可以动态调整阶数（从1到5阶），以在满足误差容限的前提下实现最高的效率。
A-稳定或An-稳定
: BDFs具有良好的稳定性区域，能够有效处理刚性问题。这意味着即使时间步长较大，也不会引起数值振荡或发散。
Jacobian矩阵的使用
: 求解隐式方程需要迭代方法（如牛顿法），这通常涉及计算系统的Jacobian矩阵。ode15s可以自动计算或用户提供Jacobian矩阵，从而加速迭代收敛。

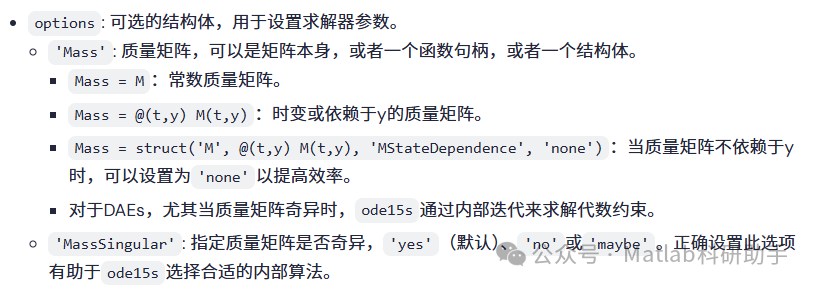

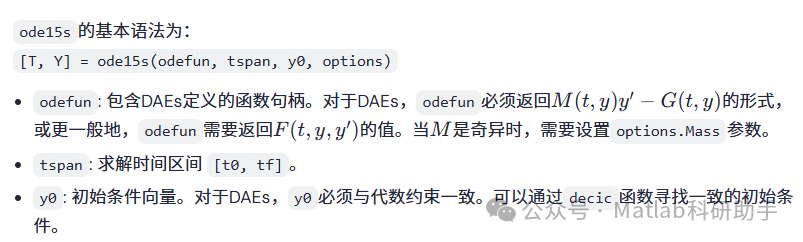

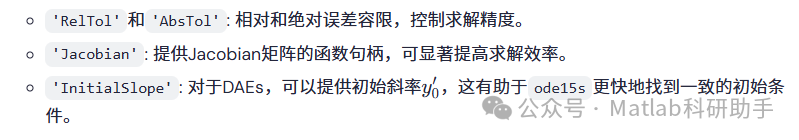

3.2. `ode15s`的语法与参数设置

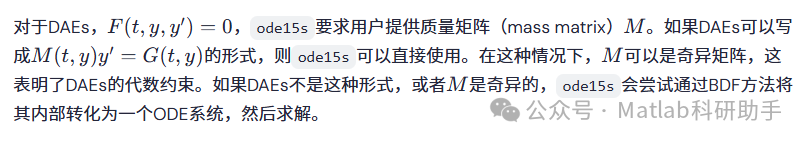

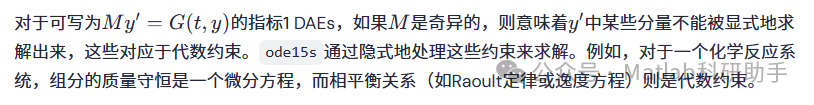

3.3. 质量矩阵与指标1 DAEs

4. 均质反应性四元混合物的残渣曲线图构建

4.1. 残渣曲线图（RCMs）的理论基础

残渣曲线图描述了在恒定压力下，液体混合物在简单蒸馏（即连续去除蒸汽相）过程中，其液相组成随时间变化的轨迹。对于反应体系，RCMs不仅反映了挥发性差异，还体现了化学反应对组分组成的影响。

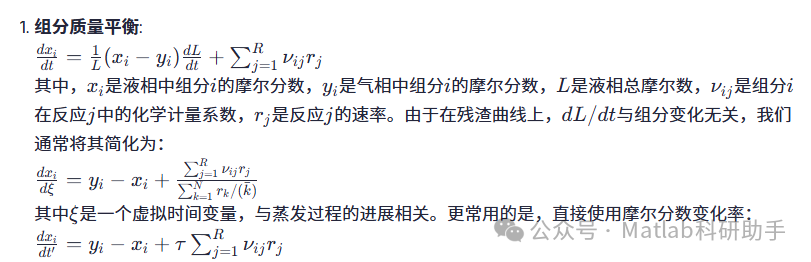

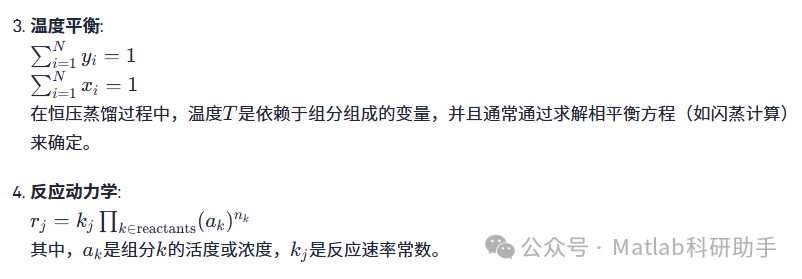

对于一个多组分反应体系，NN个组分在反应器中发生RR个独立反应。考虑一个简单的间歇蒸馏过程，其数学模型通常由以下微分方程组描述：

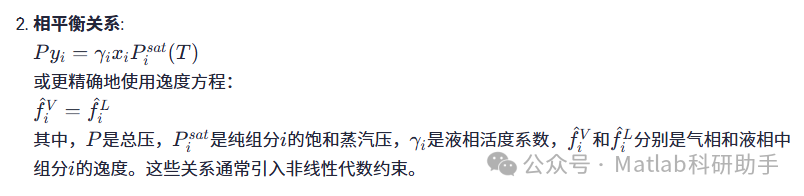

残渣曲线的绘制需要在一个固定的总压下，从给定的初始液体组成出发，根据上述方程组连续计算其在蒸发过程中的轨迹。由于相平衡（尤其是活度系数和饱和蒸汽压对温度的依赖）与组分质量平衡和反应动力学相互耦合，这通常形成一个复杂的DAEs系统。

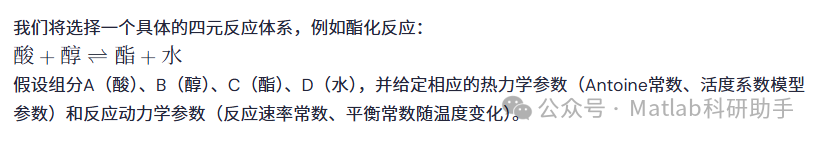

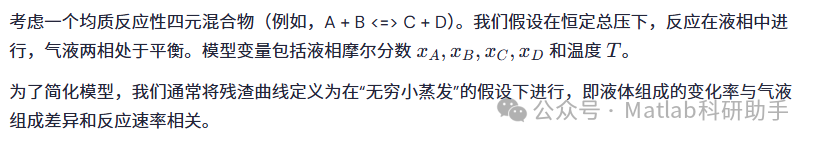

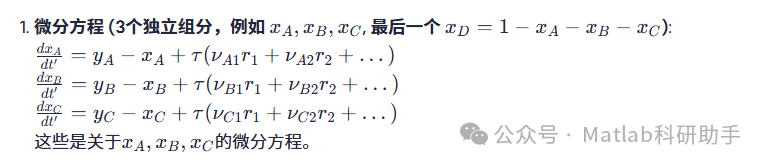

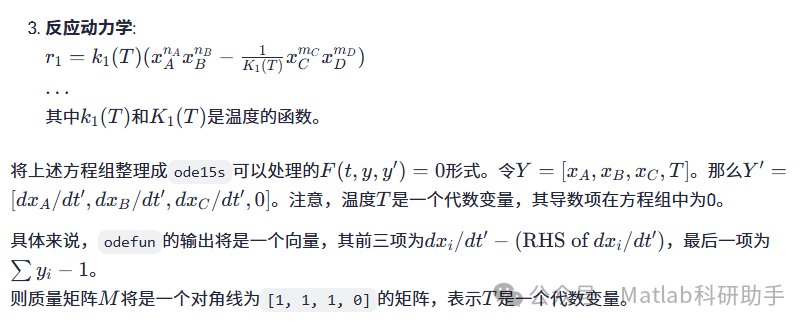

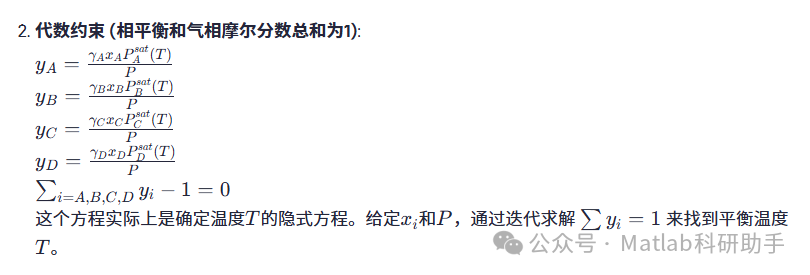

4.2. 四元混合物残渣曲线的DAEs模型

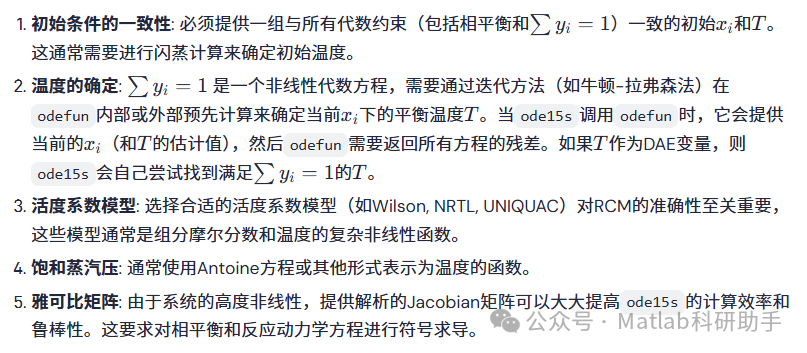

4.3. `ode15s`实现细节与挑战

5. 数值模拟与结果分析

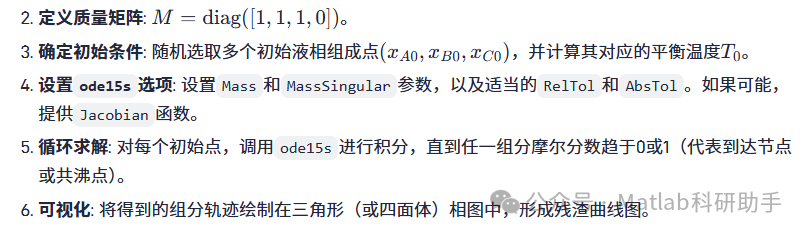

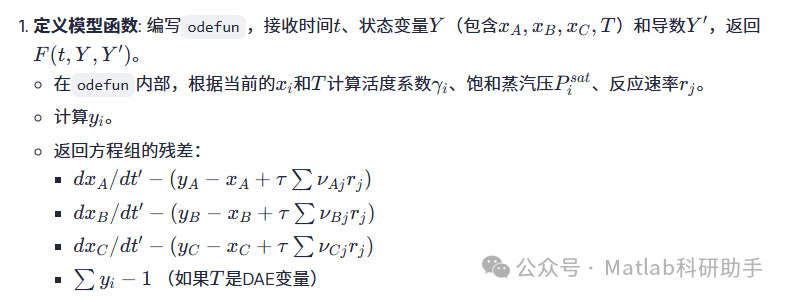

模拟步骤:

预期结果分析:

曲线特征
: 残渣曲线会从初始点出发，趋向于稳定节点（例如，反应生成物或者热力学上稳定的共沸物）。
反应路径
: 反应的存在会改变残渣曲线的形状，甚至可以跨越纯组分边界，形成反应共沸物或反应蒸馏边界线。
区域划分
: 残渣曲线将相图划分为不同的精馏区域。
敏感性分析
: 分析反应速率、平衡常数和相对挥发度等参数对残渣曲线形状的影响，为反应精馏塔的设计提供指导。例如，通过改变反应速率常数或操作温度，可以改变反应平衡点和相对挥发度，从而影响残渣曲线的拓扑结构。

通过ode15s的鲁棒性，我们可以有效地处理活度系数模型带来的高度非线性以及温度作为代数变量的耦合，获得平滑且物理上合理的残渣曲线。当系统存在多个共沸点或反应共沸物时，ode15s能够稳定地追踪曲线的轨迹，帮助我们发现和理解这些复杂的相平衡行为。

6. 结论

本文详细阐述了MATLAB ode15s函数在求解微分代数方程组（DAEs）方面的理论基础和实际应用。通过以均质反应性四元混合物的残渣曲线图构建为例，我们展示了ode15s如何有效地处理化学反应工程中常见的复杂数学模型。残渣曲线图的绘制是一个典型的DAEs问题，其中组分质量平衡是微分方程，而相平衡和反应动力学则引入了非线性代数约束。ode15s凭借其基于BDF的隐式算法和对刚性问题的出色处理能力，能够稳定、精确地追踪反应体系在蒸馏过程中的动态演化，即使面对高度非线性和强耦合的物理化学现象也能保持鲁棒性。

通过对残渣曲线的精确模拟，工程师和研究人员能够：

深入理解复杂反应体系的相平衡与反应动力学耦合行为
。
预测反应精馏过程中的可能瓶颈和操作区域
。
为反应精馏塔的塔板数、进料位置和操作条件等关键参数提供理性设计依据
。
发现并利用反应共沸物和反应蒸馏边界线，以优化分离效率。

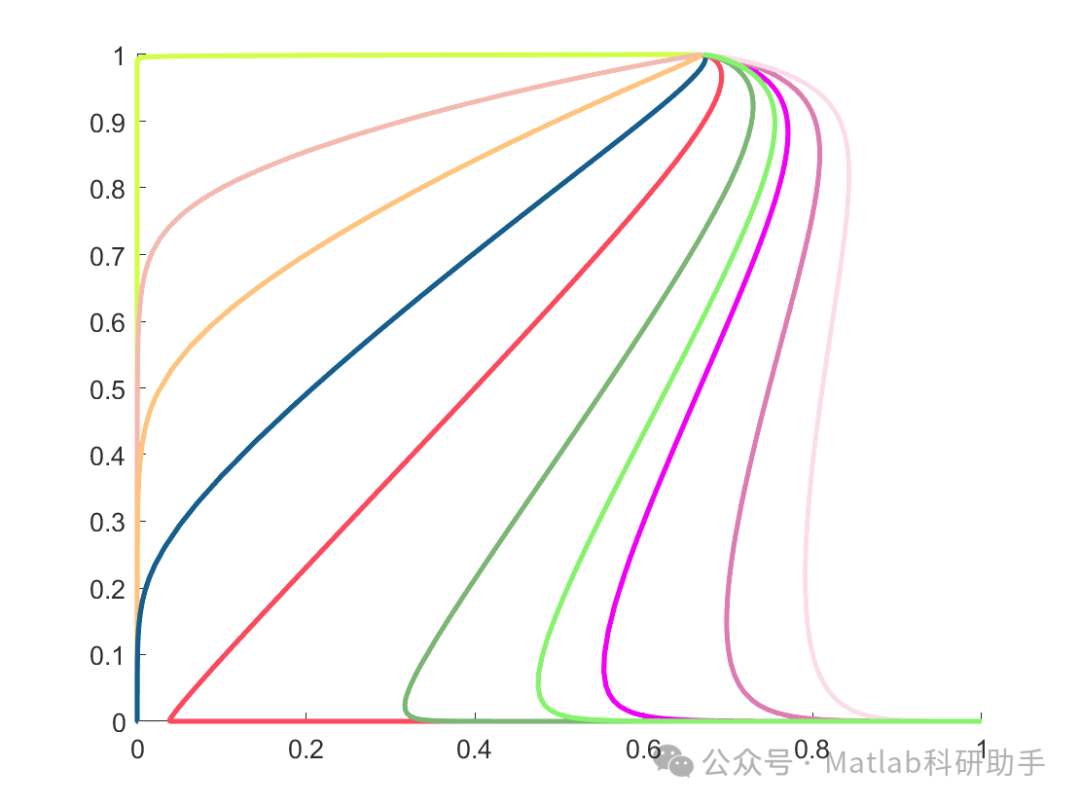

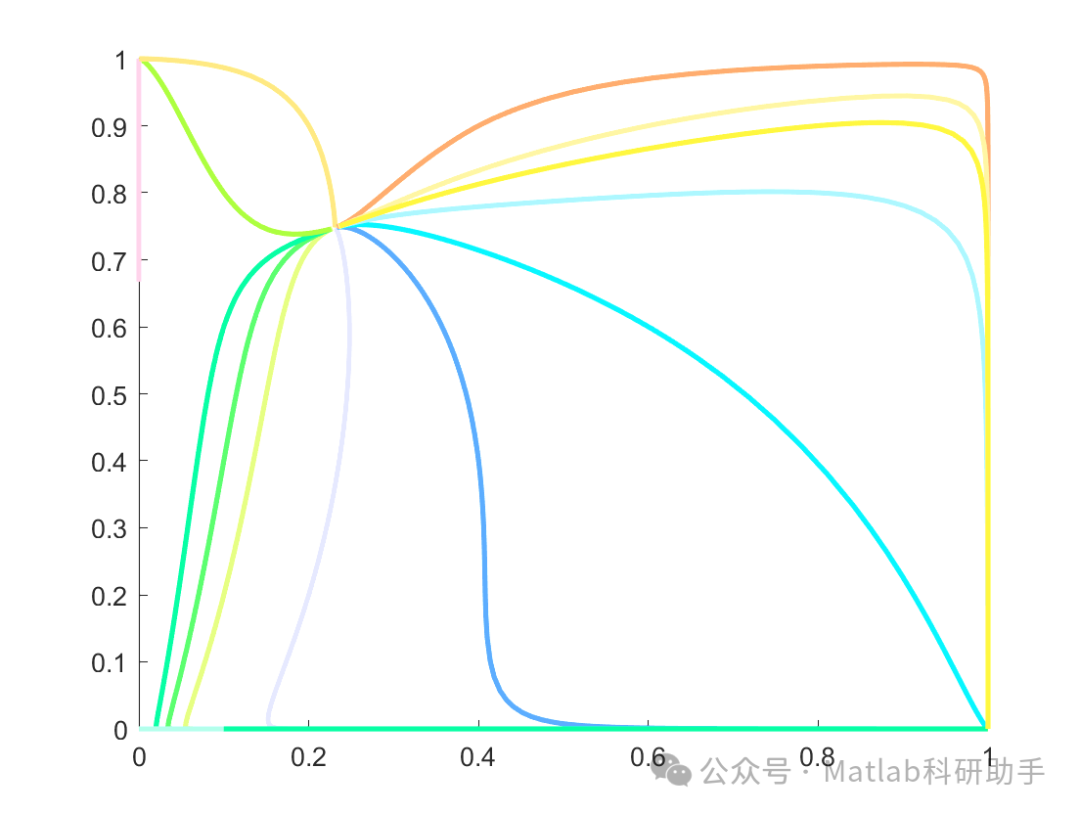

⛳️ 运行结果

🔗 参考文献

[1] 刘凤梅.带时滞的反应精馏模型的数值模拟[D].北京化工大学,2011.DOI:10.7666/d.y1878002.

[2] 李群勇.加氢裂化反应器的建模和仿真[D].厦门大学,2009.DOI:CNKI:CDMD:2.2009.079649.

[3] 李广.基于QSS的自适应多步校正算法及其在航天器动力学中的应用[D].杭州电子科技大学,2021.
