DELL 工作站进行Raid绑定

  1. 进入Raid
  2. 创建Raid
  3. 删除Raid
  4. Rebulid

一:如何进入Raid 配置界面

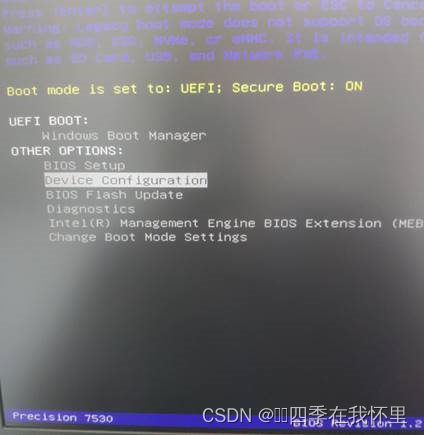

          开机看到Dell logo 敲击F12 选择 Device Configuration(Bios 需要设置 UEFI 引导,SATA operation 需要设置为 RAID ON),进入后需要按下方向键向右按一下,切换到IRST(Intel(R) Rapid Storage Technology .



二:创建raid

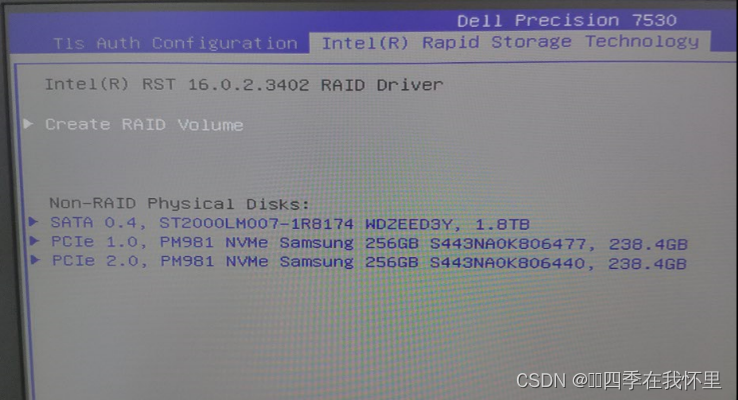

          方向键上下控制选择到 Create Raid Volume ,敲击回车按钮

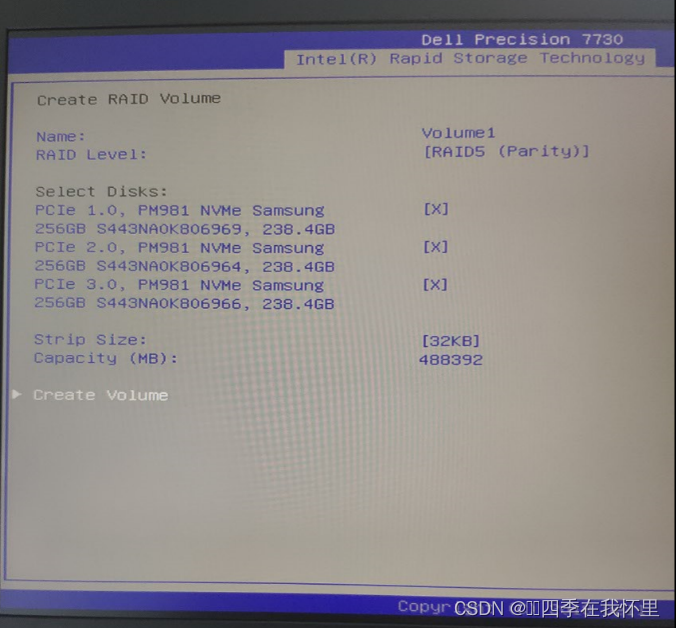

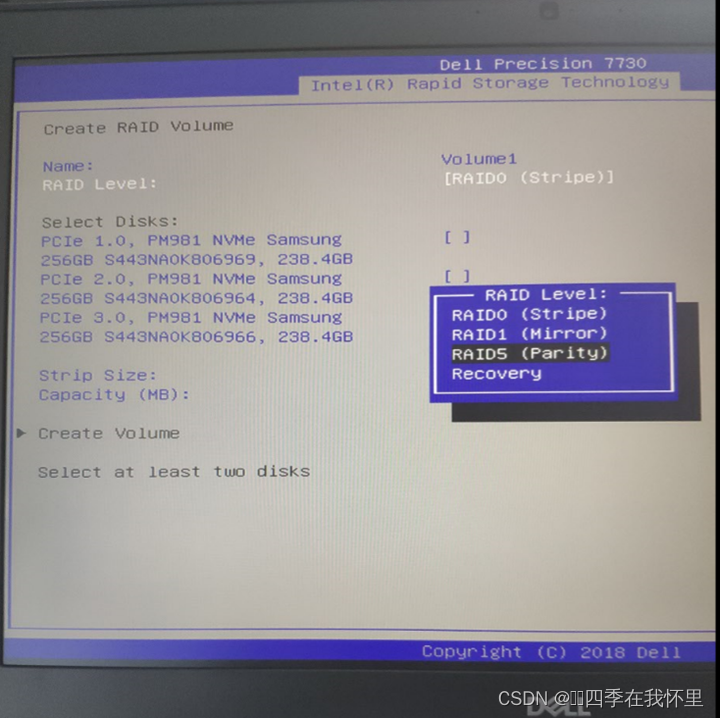

         Name 默认不需要更改,选择 RAID level : 这里设置为RAID 5,  向下空格键选择要配置Raid 的硬盘。

          点击Crete Volume 完成创建。



三:删除Raid

        主界面选择刚才创建的RAID ,回车,进入后选择delete 回车 弹出对话框选择YES 即可。

:Rebuild

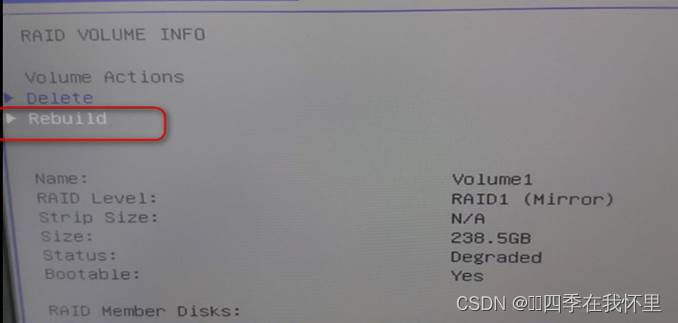

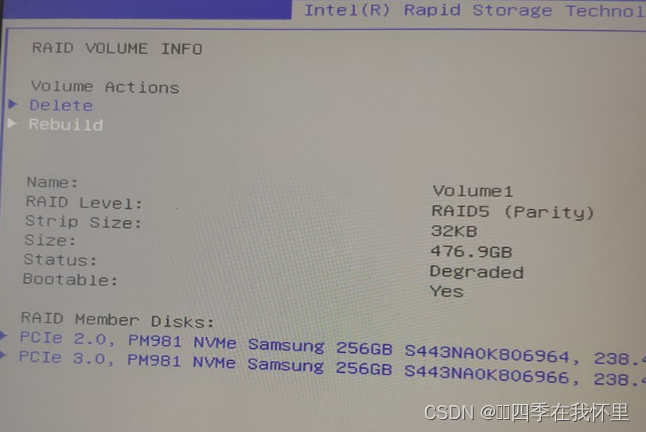

       选择需要rebuild 的阵列 回车,选择 Rebuild

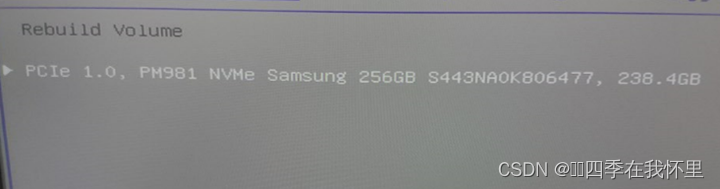

     选择要加入此阵列的硬盘, 根据情况选择,一般只有一个,回车即可。(Rebulid 需要等待一段时间才会正常)

2.1 Raid0

Raid0技术是把多块(至少两块)物理硬盘通过工具绑在一起,组成一个大的虚拟存储设备,并将数据分成几块分别依次写入到各个物理硬盘中。这样,在理想的情况下,硬盘的读写性能将会提高数倍,但是raid0也有局限性,提高读写速率的同时,如果任意中的一块硬盘发生故障,将会导致整个系统的数据都受到破坏。如图1所示,数据被分成多段分别写入到不同的硬盘中,即数据分别保存到disk1和disk2中,最终实现提升读取、写入的速度。

2.2 Raid1

如果生产环境对硬盘设别的读写速度没有要求,而是要求增加数据的安全性,这时候就要用到Raid1技术。

Raid1技术是把两块(多块)物理磁盘设备进行绑定,在写入数据时,是将数据同时写入到多块硬盘设备上(这里可以看作数据的备份或者时镜像)。当其中一块硬盘发生故障时,不会损坏数据,而是立即自动以热交换的方式来恢复数据的正常使用。Raid1技术虽然保证了数据的安全性,但是也有不足的地方,因为在多块设备中写入了相同的数据,因此硬盘的利用率下降了一半。从理论上讲,如图2所示的硬盘空间的真实可用率为50%;由三块硬盘组成的Raid1磁盘阵列的可用率为33%左右,以此类推。由于需要把数据同时写入到两块以上的硬盘设备,这无疑也在一定程度上增大了计算功能的负载。

2.3 Raid5

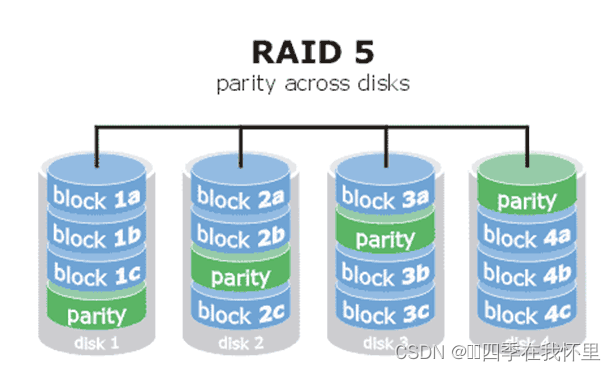

Raid5技术是把硬盘设备的数据奇偶校验信息保存到其他硬盘设备中。raid5磁盘阵列组中数据的奇偶校验信息并不是单独保存到某一个磁盘设备中,而是存储到除自身以外的其他每一块对应设备上,这样的好处是其中任何一个设备损坏后不至于出现致命缺陷。如图3“parity”部分存放的就是数据的奇偶校验信息,换句话说,Raid5技术实际上没有备份磁盘中的真实数据,而是当硬盘设备出现问题后,通过奇偶校验技术来尝试重建损坏的数据。Raid5这样的技术特性 “妥协”的兼顾了硬盘设备的读写速度、数据安全性与存储成本问题。

2.4 Raid10

鉴于Raid5技术是因为磁盘设备的成本问题,对读写速度和数据的安全性能而又一定的妥协,但是在企业里更在乎的还是数据本身的价值而非硬盘的价格,因此在生产环境中推荐使用raid10技术。

Raid10是Raid1和Raid0的组合体,如图4所示,Raid10技术至少需要4块硬盘来组建,其中先分别两两制成Raid1磁盘阵列,以保证数据的安全性。然后再对两个Raid1磁盘按阵列实施Raid0技术,进一步提高硬盘设备的读写速度。这样从理论上讲,只要坏的不是同一组中的所有磁盘,那么最多可以损坏50%的硬盘设备而不丢失数据。由于Raid10技术击继承了Raid0的高速写速度和Raid1的数据安全性,在不考虑成本的情况下Raid10的性能都超过了Raid5,因此当前成为广泛使用的一种存储技术。
