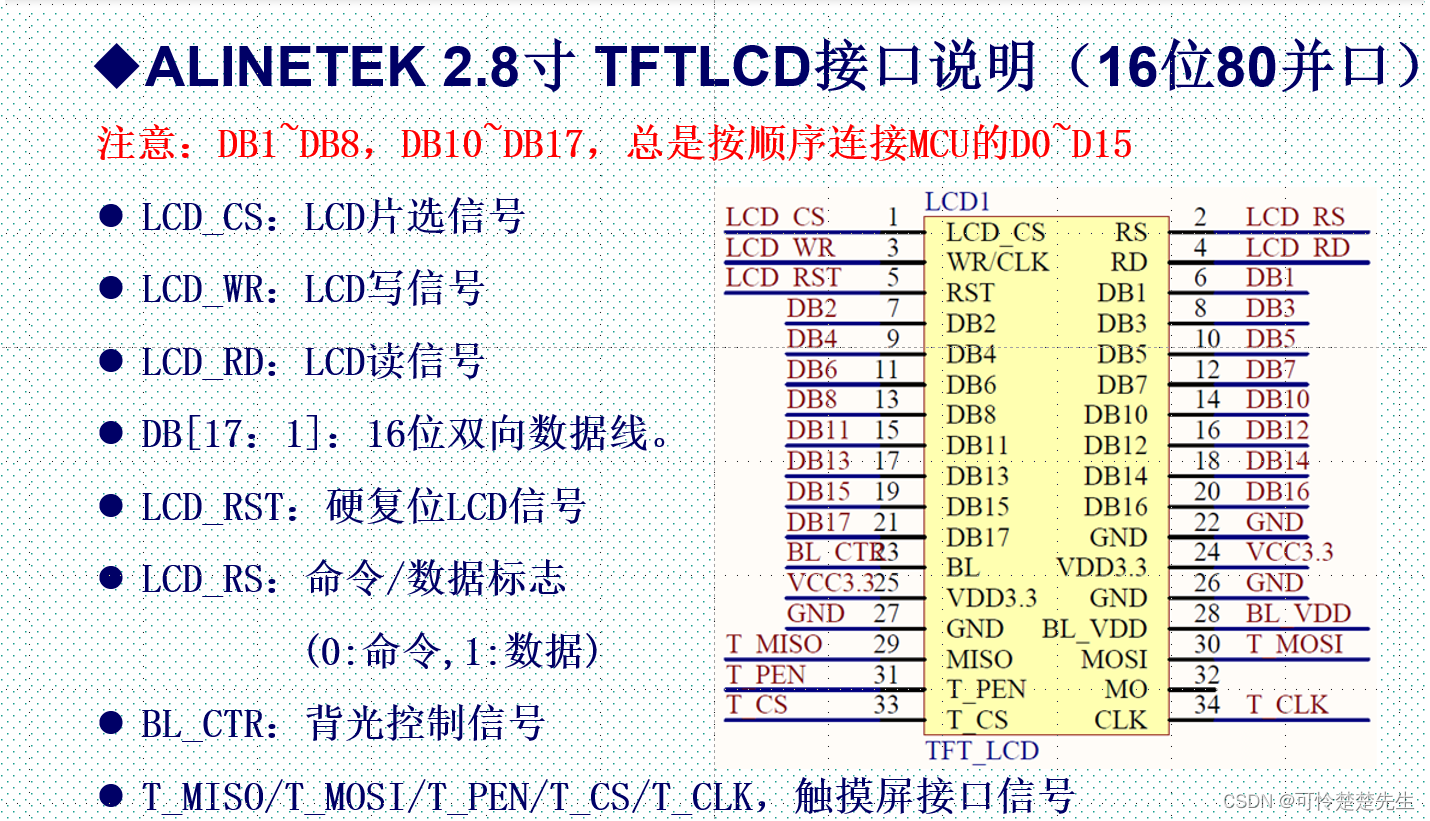

一，硬件部分

二，16位80并口驱动简介

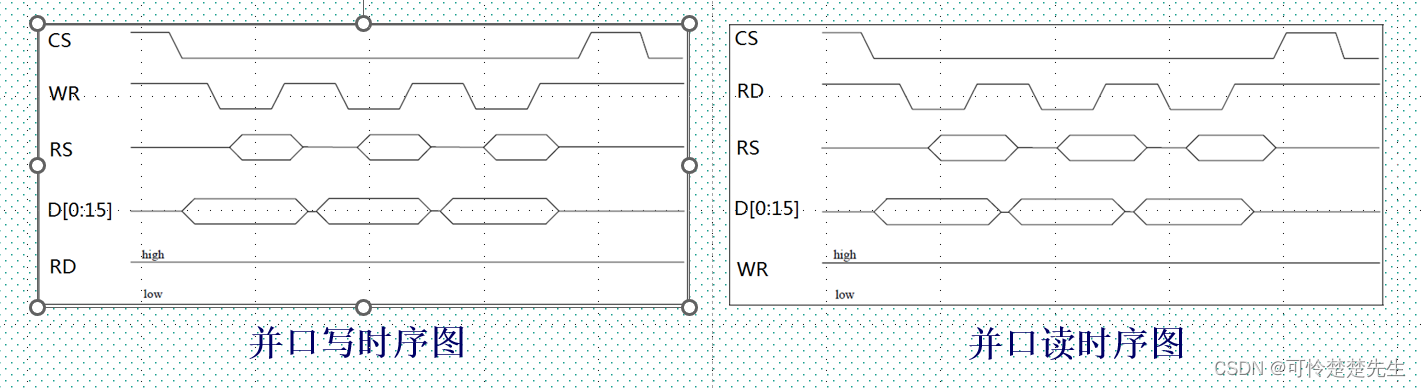

模块的8080并口读/写的过程为：

先根据要写入/读取的数据的类型，设置RS为高（数据）/低（命令），然后拉低片选，选中ILI9341，接着我们根据是读数据，还是要写数据置RD/WR为低，然后：

1.读数据：在RD的上升沿，读取数据线上的数据（D[15:0]）;

2.写数据：在WR的上升沿，使数据写入到ILI9341里面

三，驱动流程

实验版中RST与MCU相通，即按下复位即可。（硬复位）

初始化序列：厂家提供。

四，RGB565

模块对外接口采用16位并口，颜色深度为16位，格式为RGB565，关系如下图：

例如0xf800，为R全1，其他全0，为纯红色。

五，ILI9341指令格式

ILI9341所有的指令都是8位的（高8位无效），且参数除了读写GRAM的时候是16位，其他操作参数，都是8位的。

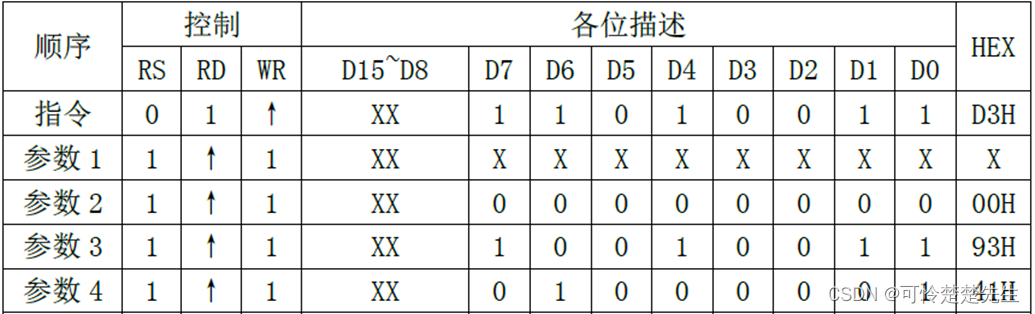

0XD3指令（读34,）

该指令为读ID4指令，用于读取LCD控制器的ID 。因此，同一个代码，可以根据ID的不同，执行不同的LCD驱动初始化，以兼容不同的LCD屏幕。

例：得到9341

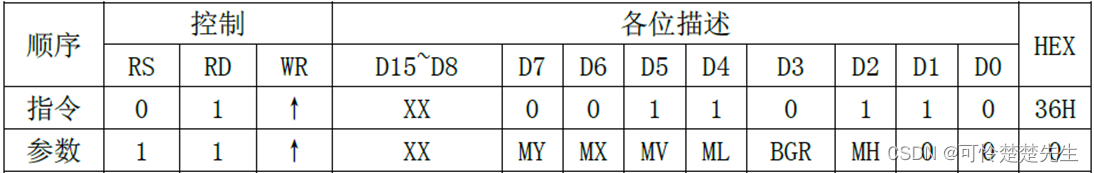

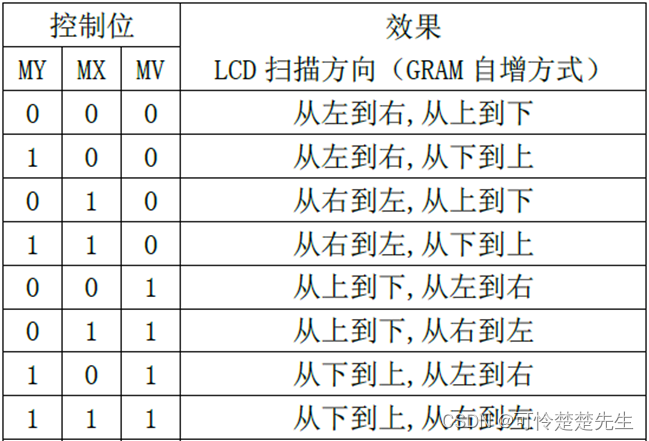

0X36指令（逐行、列设置坐标）

该指令为存储访问控制指令，可以控制ILI9341存储器的读写方向，简单的说，就是在连续写GRAM的时候，可以控制GRAM指针的增长方向，从而控制显示方式（读GRAM也是一样）。

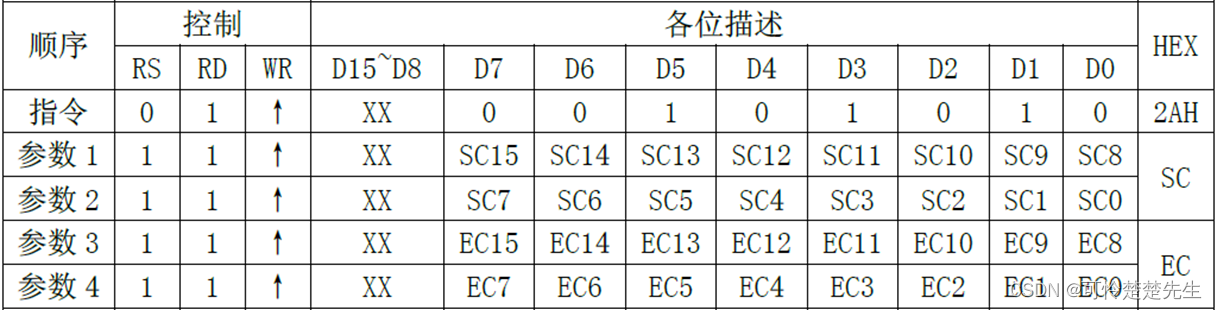

0X2A指令

该指令是列地址设置指令，在从左到右，从上到下的扫描方式（默认）下面，该指令用于设置横坐标（x坐标）

在默认扫描方式时，该指令用于设置x坐标，该指令带有4个参数，实际上是2个坐标值：SC和EC，即列地址的起始值和结束值，SC必须小于等于EC，且0≤SC/EC≤239。一般在设置x坐标的时候，我们只需要带2个参数即可，也就是设置SC即可，因为如果EC没有变化，我们只需要设置一次即可（在初始化ILI9341的时候设置），从而提高速度。

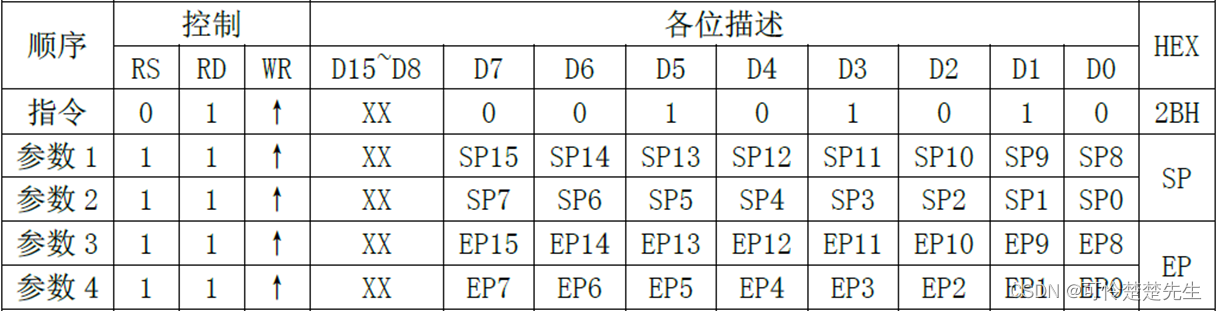

0X2B指令

该指令是页地址设置指令，在从左到右，从上到下的扫描方式（默认）下面，该指令用于设置纵坐标（y坐标）

在默认扫描方式时，该指令用于设置y坐标，该指令带有4个参数，实际上是2个坐标值：SP和EP，即页地址的起始值和结束值，SP必须小于等于EP，且0≤SP/EP≤319。一般在设置y坐标的时候，我们只需要带2个参数即可，也就是设置SP即可，因为如果EP没有变化，我们只需要设置一次即可（在初始化ILI9341的时候设置），从而提高速度。

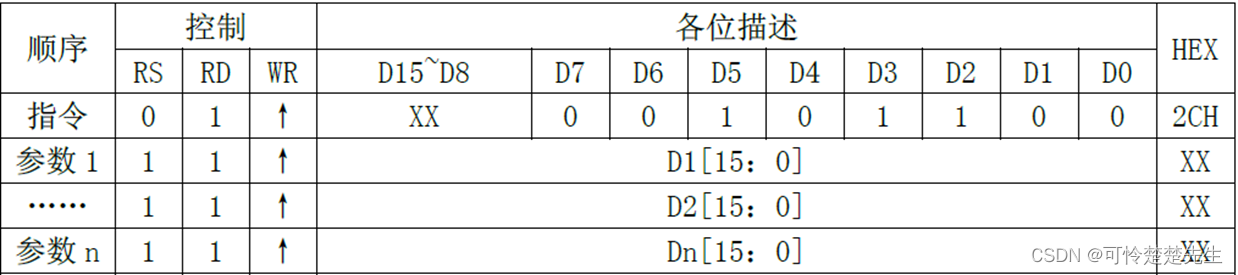

0X2C指令

该指令是写GRAM指令，在发送该指令之后，我们便可以往LCD的GRAM里面写入颜色数据了，该指令支持连续写 (地址自动递增)

在收到指令0X2C之后，数据有效位宽变为16位，我们可以连续写入LCD GRAM值，而GRAM的地址将根据MY/MX/MV设置的扫描方向进行自增。例如：假设设置的是从左到右，从上到下的扫描方式，那么设置好起始坐标（通过SC，SP设置）后，每写入一个颜色值，GRAM地址将会自动自增1（SC++），如果碰到EC，则回到SC，同时SP++，一直到坐标：EC，EP结束，其间无需再次设置的坐标，从而大大提高写入速度。

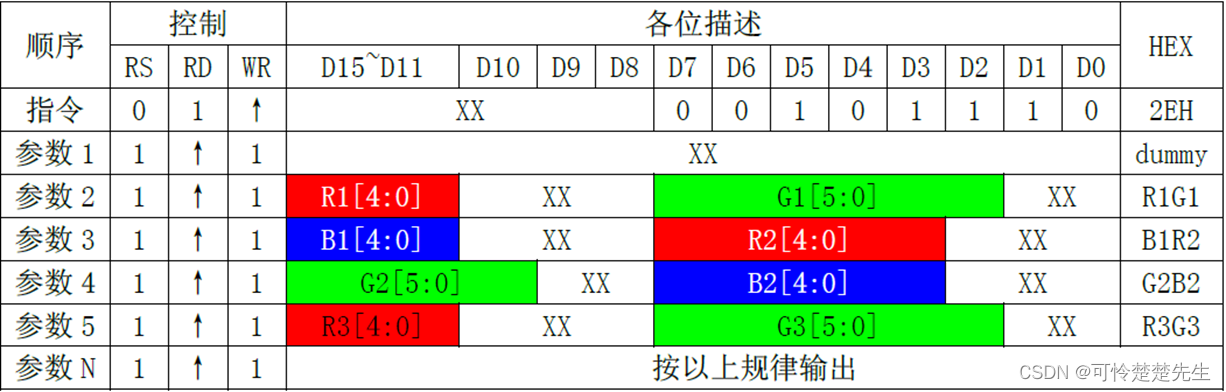

0X2E指令

该指令是读GRAM指令，用于读取ILI9341的显存（GRAM），同0X2C指令，该指令支持连续读 (地址自动递增)

ILI9341在收到该指令后，第一次输出的是dummy数据（无效），第二次开始，读取到的才是有效的GRAM数据（从坐标：SC，SP开始），输出规律为：每个颜色分量占8个位，一次输出2个颜色分量。比如：第一次输出是R1G1，随后的规律为：B1R2àG2B2àR3G3àB3R4àG4B4àR5G5... 以此类推

六，FSMC寄存器

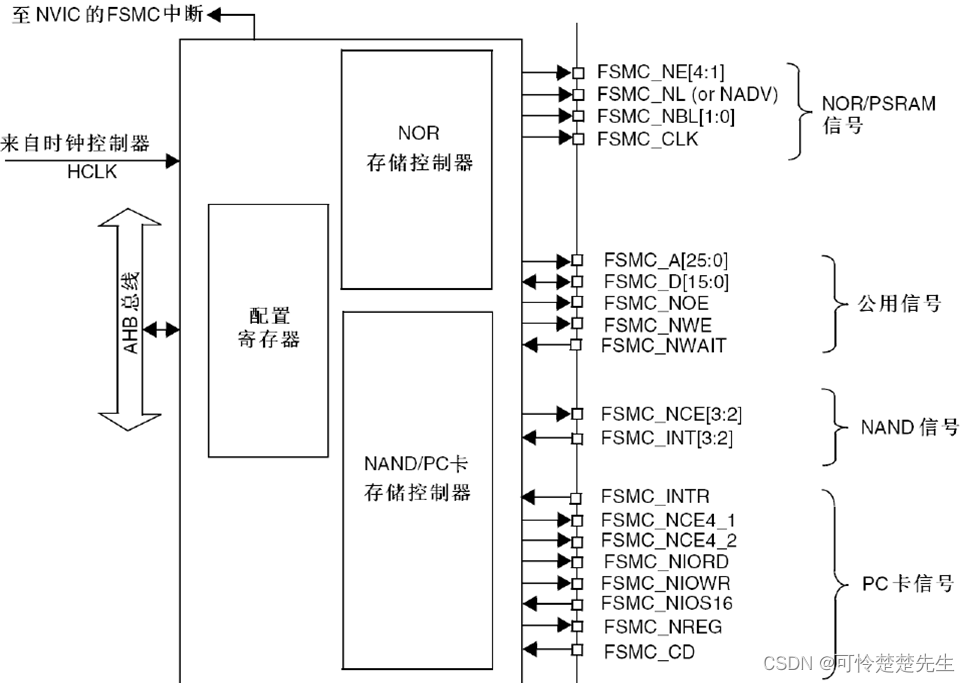

FSMC，即灵活的静态存储控制器，能够与同步或异步存储器和16位PC存储器卡连接，STM32的FSMC接口支持包括SRAM、NAND FLASH、NOR FLASH和PSRAM等存储器。

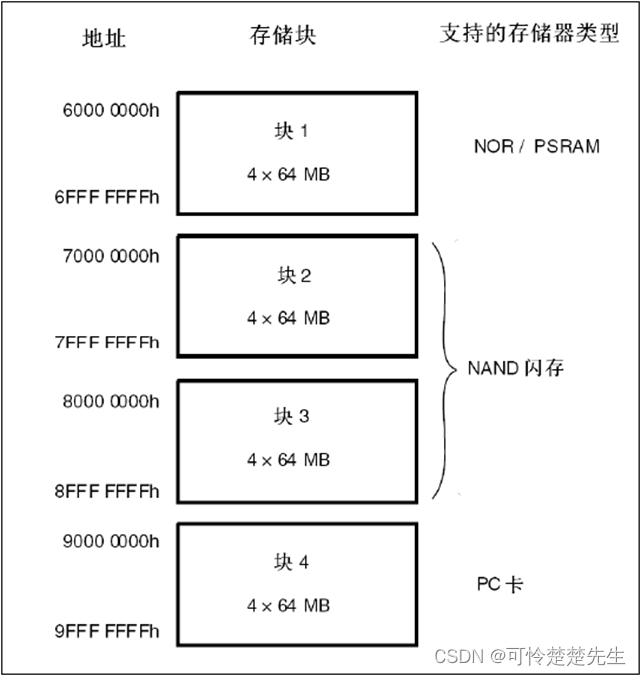

STM32的FSMC支持8/16/32位数据宽度，我们这里用到的LCD是16位宽度的，所以在设置的时候，选择16位宽就OK了。FSMC的外部设备地址映像，STM32的FSMC将外部存储器划分为固定大小为256M字节的四个存储块

对于NOR FLASH/PSRAM控制器(存储块1)，通过FSMC_BCRx、FSMC_BTRx和FSMC_BWTRx寄存器设置（其中x=1~4，对应4个区）。通过这3个寄存器，可以设置FSMC访问外部存储器的时序参数，拓宽了可选用的外部存储器的速度范围。

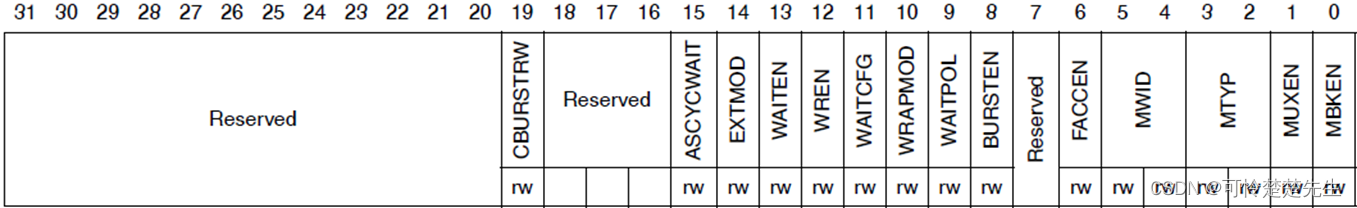

SRAM/NOR闪存片选控制寄存器（FSMC_BCRx）

EXTMOD：扩展模式使能位，控制是否允许读写不同的时序，需设置为1

WREN：写使能位。我们需要向TFTLCD写数据，故该位必须设置为1

MWID[1:0]：存储器数据总线宽度。00，表示8位数据模式；01表示16位数据模式；10和11保留。我们的TFTLCD是16位数据线，所以设置WMID[1:0]=01。

MTYP[1:0]：存储器类型。00表示SRAM、ROM；01表示PSRAM；10表示NOR FLASH;11保留。我们把LCD当成SRAM用，所以需要设置MTYP[1:0]=00。

MBKEN：存储块使能位。需设置为1

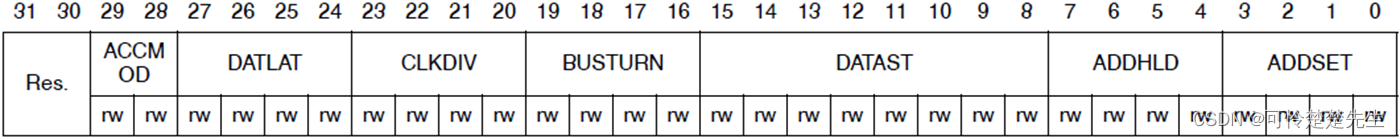

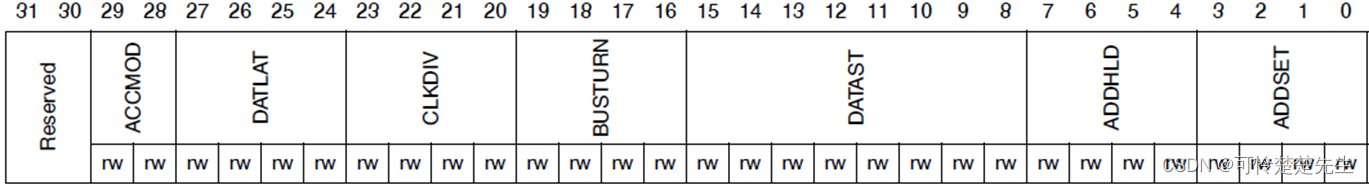

SRAM/NOR闪存片选时序寄存器（FSMC_BTRx）

ACCMOD[1:0]：访问模式。00:模式A；01:模式B；10:模式C；11:模式D。

DATAST[7:0]：数据保持时间，等于: DATAST(+1)个HCLK时钟周期，DATAST最大为255。对ILI9341来说，其实就是RD低电平持续时间，最大为355ns。对STM32F1，一个HCLK=13.8ns (1/72M)，设置为15；对STM32F4，一个HCLK=6ns(1/168M) ，设置为60。

ADDSET[3:0]：地址建立时间。表示：ADDSET (+1)个HCLK周期，ADDSET最大为15。对ILI9341来说，这里相当于RD高电平持续时间，为90ns。STM32F1的FSMC性能存在问题，即便设置为0，RD也有190ns的高电平，我们这里设置为1。而对STM32F4，则设置为15。

如果未设置EXTMOD位，则读写共用这个时序寄存器！

SRAM/NOR闪存写时序寄存器（FSMC_BWTRx）

ACCMOD[1:0]：访问模式。00:模式A；01:模式B；10:模式C；11:模式D。

DATAST[7:0]：数据保持时间，等于: DATAST(+1)个HCLK时钟周期，DATAST最大为255。对ILI9341来说，其实就是WR低电平持续时间，为15ns，不过ILI9320等则需要50ns。考虑兼容性，对STM32F1，一个HCLK=13.8ns (1/72M)，设置为3；对STM32F4，一个HCLK=6ns(1/168M) ，设置为9。

ADDSET[3:0]：地址建立时间。表示：ADDSET+1个HCLK周期，ADDSET最大为15。对ILI9341来说，这里相当于WR高电平持续时间，为15ns。同样考虑兼容ILI9320，对STM32F1，这里即便设置为1，WR也有100ns的高电平，我们这里设置为1。而对STM32F4，则设置为8。

寄存器组合

在ST官方库提供的的寄存器定义里面，并没有定义FSMC_BCRx、FSMC_BTRx、FSMC_BWTRx等这个单独的寄存器，而是将他们进行了一些组合。规律如下：

FSMC_BCRx和FSMC_BTRx，组合成BTCR[8]寄存器组，他们的对应关系如下：

BTCR[0]对应FSMC_BCR1，BTCR[1]对应FSMC_BTR1

BTCR[2]对应FSMC_BCR2，BTCR[3]对应FSMC_BTR2

BTCR[4]对应FSMC_BCR3，BTCR[5]对应FSMC_BTR3

BTCR[6]对应FSMC_BCR4，BTCR[7]对应FSMC_BTR4

FSMC_BWTRx则组合成BWTR[7]，他们的对应关系如下：

BWTR[0]对应FSMC_BWTR1，BWTR[2]对应FSMC_BWTR2，

BWTR[4]对应FSMC_BWTR3，BWTR[6]对应FSMC_BWTR4，

BWTR[1]、BWTR[3]和BWTR[5]保留，没有用到。

七，软件部分

结构体

typedef struct
{
        u16 width;		//LCD 宽度
        u16 height;		//LCD 高度
        u16 id;		//LCD ID
        u8  dir;		//横屏还是竖屏控制：0，竖屏；1，横屏。
        u16	wramcmd;	//开始写gram指令
        u16  setxcmd;		//设置x坐标指令
        u16  setycmd;		//设置y坐标指令
}_lcd_dev;
//LCD参数
extern _lcd_dev lcddev;	//管理LCD重要参数

lcddev结构体参数的赋值，基本上都是在LCD_Display_Dir函数完成

7个底层接口函数

1，写寄存器值函数：void LCD_WR_REG(u16 regval)

2，写数据函数：void LCD_WR_DATA(u16 data)

3，读数据函数：u16 LCD_RD_DATA(void)

4，写寄存器内容函数： void LCD_WriteReg(u16 LCD_Reg, u16 LCD_RegValue)

5，读寄存器内容函数： u16 LCD_ReadReg(u16 LCD_Reg)

6，开始写GRAM函数： void LCD_WriteRAM_Prepare(void)

7，写GRAM函数： void LCD_WriteRAM(u16 RGB_Code)

lcd伪代码

LCD初始化函数伪代码：

//LCD初始化
void LCD_Init(void)
{
    初始化GPIO;
    初始化FSMC;		             	//Mini板不需要
    读取LCD ID;
    printf(“LCD ID:%x\r\n”,lcddev.id);//打印LCD ID，用到了串口1
                                        //所以必须初始化串口1，否则黑屏
    根据不同的ID执行LCD初始化代码;
    LCD_Display_Dir(0);		 	//默认为竖屏
    LCD_LED=1;			 	//点亮背光
    LCD_Clear(WHITE);			//清屏
}

坐标设置函数

//设置光标位置
//Xpos:横坐标
//Ypos:纵坐标
void LCD_SetCursor(u16 Xpos, u16 Ypos)
{
     if(lcddev.id==0X9341||lcddev.id==0X5310)
     {
          LCD_WR_REG(lcddev.setxcmd);
          LCD_WR_DATA(Xpos>>8);
          LCD_WR_DATA(Xpos&0XFF);
          LCD_WR_REG(lcddev.setycmd);
	 LCD_WR_DATA(Ypos>>8);
	 LCD_WR_DATA(Ypos&0XFF);
     }else if(lcddev.id==XXXX)	//根据不同的LCD型号，执行不同的代码
     {
	 ……//省略部分代码
     }
}

画点函数

//画点
//x,y:坐标
//POINT_COLOR:此点的颜色
void LCD_DrawPoint(u16 x,u16 y)
{
    LCD_SetCursor(x,y);		//设置光标位置
    LCD_WriteRAM_Prepare();	//开始写入GRAM
    LCD_WR_DATA(POINT_COLOR);

}

读点函数

LCD读点函数：u16 LCD_ReadPoint(u16 x,u16 y)

1，非Mini板的读点函数代码(FSMC方式，适合战舰、精英、探索者F4板)

2，Mini板的读点函数代码(GPIO方式，适合Mini板)

lcd字符显示函数

//在指定位置显示一个字符
//x,y:起始坐标
//num:要显示的字符:" "--->"~"
//size:字体大小 12/16/24
//mode:叠加方式(1)还是非叠加方式(0)
void LCD_ShowChar(u16 x,u16 y,u8 num,u8 size,u8 mode)
{
       u8 temp,t1,t;
       u16 y0=y;
       u8 csize=(size/8+((size%8)?1:0))*(size/2);	//得到字体一个字符对应点阵集所占的字节数
       num=num-' ';	//得到偏移后的值（ASCII字库是从空格开始取模，所以-' '就是对应字符的字库）
       for(t=0;t<csize;t++)
       {
if(size==12)temp=asc2_1206[num][t]; 		//调用1206字体
             else if(size==16)temp=asc2_1608[num][t];	//调用1608字体
             else if(size==24)temp=asc2_2412[num][t];	//调用2412字体
             else return;			//没有的字库
             for(t1=0;t1<8;t1++)
             {
      if(temp&0x80)LCD_Fast_DrawPoint(x,y,POINT_COLOR);
      else if(mode==0)LCD_Fast_DrawPoint(x,y,BACK_COLOR);
                    temp<<=1;
                    y++;
                    if(y>=lcddev.height)return;		//超区域了
                    if((y-y0)==size)
                    {
	y=y0;
	x++;
	if(x>=lcddev.width)return;		//超区域了
	break;
                     }
              }
        }
}

字符码表

const unsigned char oled_asc2_1206[95][12]={
{0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00},/*" ",0*/
{0x00,0x00,0x00,0x00,0x3F,0x40,0x00,0x00,0x00,0x00,0x00,0x00},/*"!",1*/
……
{0x40,0x00,0x80,0x00,0x40,0x00,0x20,0x00,0x20,0x00,0x40,0x00},/*"~",94*/
};
const unsigned char oled_asc2_1608[95][16]={
{0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00},/*" ",0*/
{0x00,0x00,0x00,0x00,0x00,0x00,0x1F,0xCC,0x00,0x0C,0x00,0x00,0x00,0x00,0x00,0x00},/*"!",1*/
……
{0x00,0x00,0x60,0x00,0x80,0x00,0x80,0x00,0x40,0x00,0x40,0x00,0x20,0x00,0x20,0x00},/*"~",94*/
}
const unsigned char oled_asc2_2412[95][36]={
{0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00},/*" ",0*/
{0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x0F,0x80,0x38,0x0F,0xFE,0x38,0x0F,0x80,0x38,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00},/*"!",1*/
……
{0x00,0x00,0x00,0x18,0x00,0x00,0x60,0x00,0x00,0x40,0x00,0x00,0x40,0x00,0x00,0x20,0x00,0x00,0x10,0x00,0x00,0x08,0x00,0x00,0x04,0x00,0x00,0x04,0x00,0x00,0x0C,0x00,0x00,0x10,0x00,0x00},/*"~",94*/
}
