vrrp/bfd原理

vrrp

vrrp基本概念

VRRP（Virtual Router Redundancy Protocol，虚拟路由器冗余协议）能够实现网关的冗余备份，并且不会引起多网关的冲突。

通过把几台路由设备联合组成一台虚拟的“路由设备”，使用一定的机制保证当主机的下一跳路由设备出现故障时，及时将业务切换到备份路由设备，从而保持通讯的连续性和可靠性。

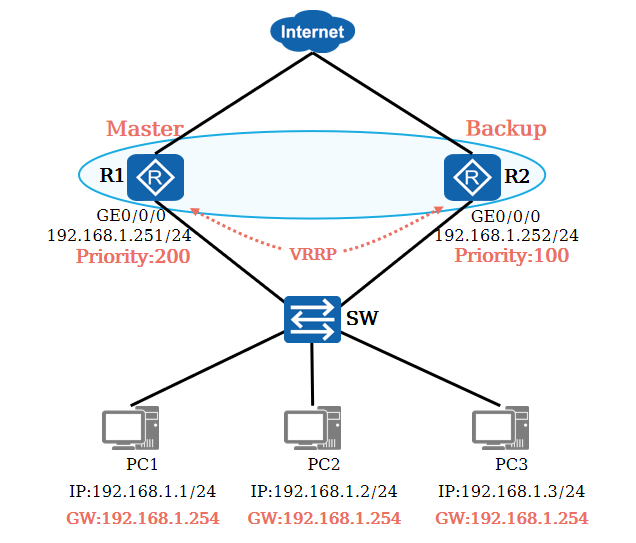

vrrp路由器：指运行vrrp协议的路由器，如图中R1,R2，vrrp配置在接口上，也是基于接口运行的。

VRID：一个VRRP组（VRRP Group）由多台协同工作的路由器（的接口）组成，使用相同的VRID（Virtual Router Identifier，虚拟路由器标识符）进行标识。属于同一个VRRP组的路由器之间交互VRRP协议报文并产生一台虚拟“路由器”。

虚拟路由器：由多个vrrp组的路由器虚拟成的路由器（只有一台）

虚拟IP和虚拟MAC地址：虚拟路由器的IP和MAC地址，其中IP地址由网络管理员在配置VRRP时指定，一台虚拟路由器可以有一个或多个IP地址（可以配置多个vrrp组实现负载分担分流），通常情况下用户使用该地址作为网关地址。

Master路由器：每个vrrp组只有一个，承担报文转发任务，响应虚拟IP和MAC地址的arp request。并且会周期性发送vrrp报文，给同一个组的路由器告知存活情况。

Backup路由器：备份路由器，当Master路由器故障会接替任务，在接替任务之前不会处理关于虚拟IP和MAC地址的报文，同时实时监听Master路由器的vrrp报文。

Priority：是竞选Master路由器的主要依据，范围0-255（0表示不参与选举），优先级越大越优先，再比较IP地址大小，越大越优先。前提是本身IP地址不是虚拟IP地址，否则会直接成为Master路由器（无需比较优先级）。

vrrp报文

VRRP只有一种报文，即Advertisement报文，基于组播方式发送，因此只能在同一个广播域（即同组vrrp)传递。 Advertisement报文的目的组播地址为224.0.0.18。

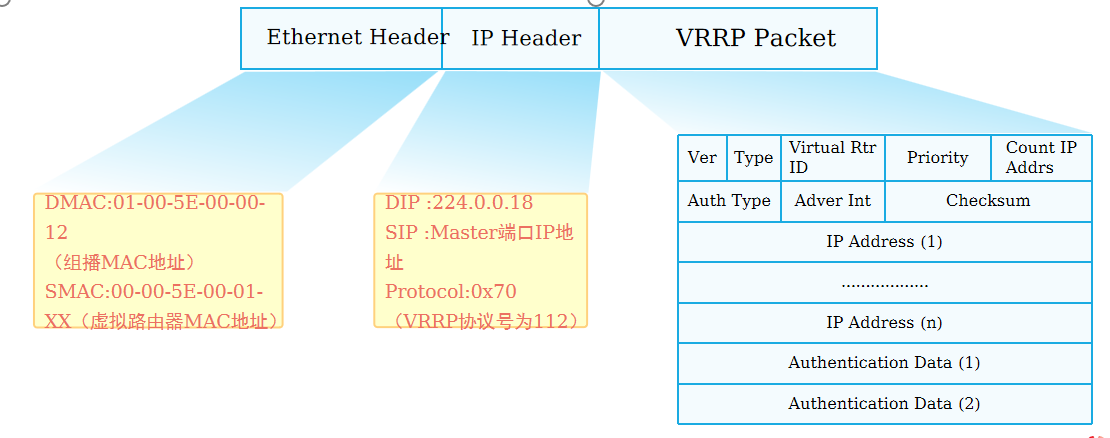

VRRP报文字段含义如下：

Ver：VRRP目前有两个版本，其中VRRPv2仅适用于IPv4网络，VRRPv3适用于IPv4和IPv6两种网络。 Virtual Rtr ID：该报文所关联的虚拟路由器的标识。 Priority：发送该报文的VRRP路由器的优先级。 Count IP Addrs：该VRRP报文中所包含的虚拟IP地址的数量。 Auth Type：VRRP支持三种认证类型：不认证、纯文本密码认证、MD5方式认证，对应值分别为0、1、2。 Adver Int：发送VRRP通告消息的间隔。默认为1秒  IP Address：所关联的虚拟路由器的虚拟IP地址，可以为多个。 Authentication Data：验证所需要的密码信息。

VRRP定时器:

在VRRP协议工作过程中，VRRP定义了两个定时器：

ADVER_INTERVAL定时器：Master发送VRRP通告报文时间周期，缺省值为1秒。

MASTER_DOWN定时器：Backup设备监听该定时器超时后，会变为Master状态。

MASTER_DOWN定时器计算公式如下： MASTER_DOWN =（3* ADVER_INTERVAL）+ Skew_time（偏移时间） 其中，Skew_Time=（256–Priority）/256

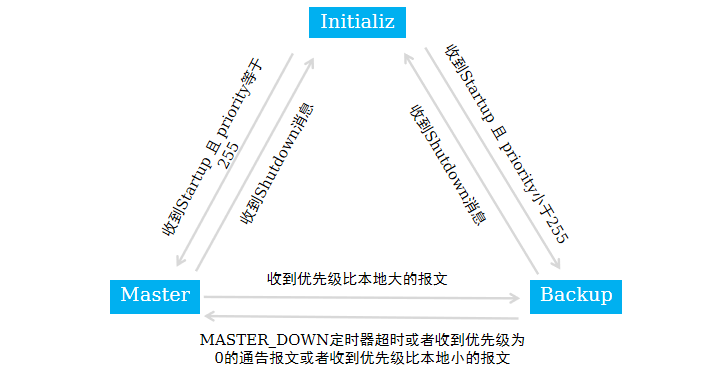

状态机：

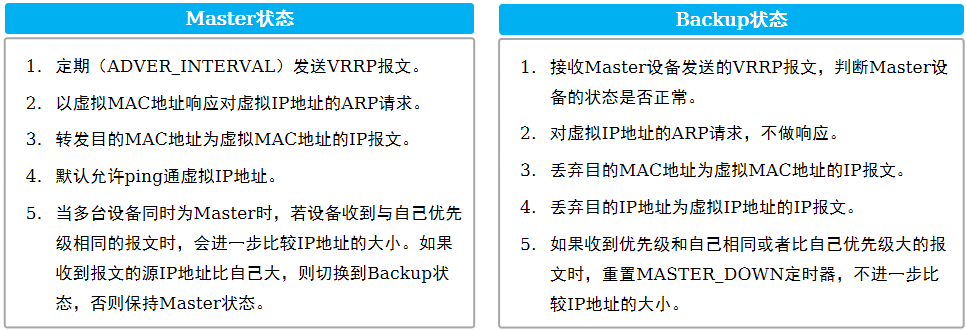

VRRP协议状态机有三种状态：Initialize（初始状态）、Master（活动状态）、Backup（备份状态）。

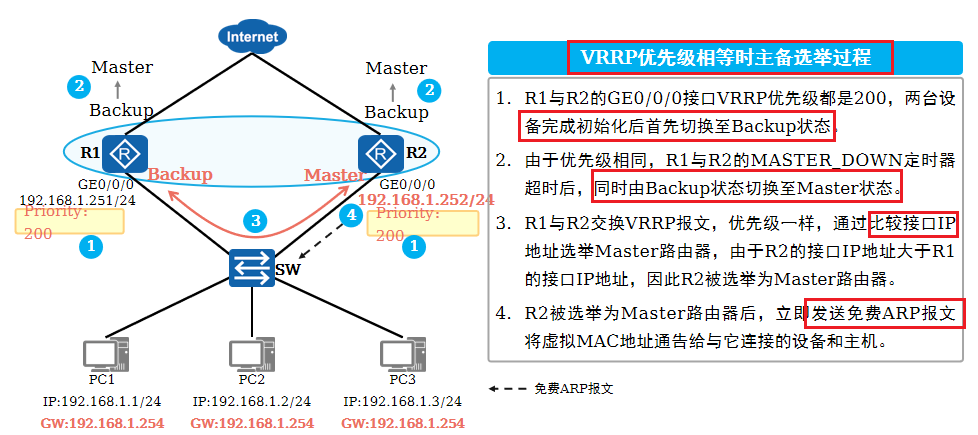

主备选举：

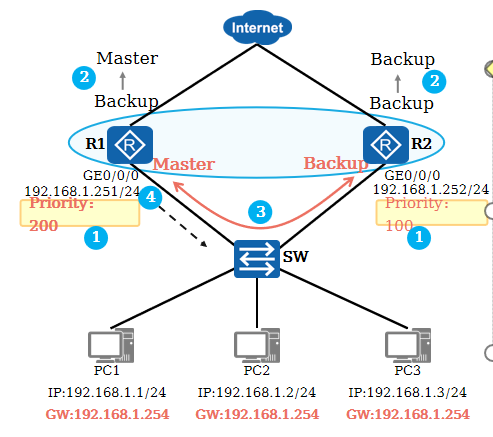

R1的接口VRRP优先级为200，R2的接口VRRP优先级为100，两台设备完成初始化后首先切换至Backup状态。 R1与R2根据各自MASTER_DOWN定时器超时时间由Backup切换到Master状态，所以R1比R2更快切换至Master状态（暂时的）。 R1和R2通过相互发送VRRP报文进行Master选举，优先级高的被选举为Master设备，因此R1被选为Master路由器 。 R1被选举为Master路由器后，立即发送免费ARP报文将虚拟MAC地址通告给与它连接的设备和主机。

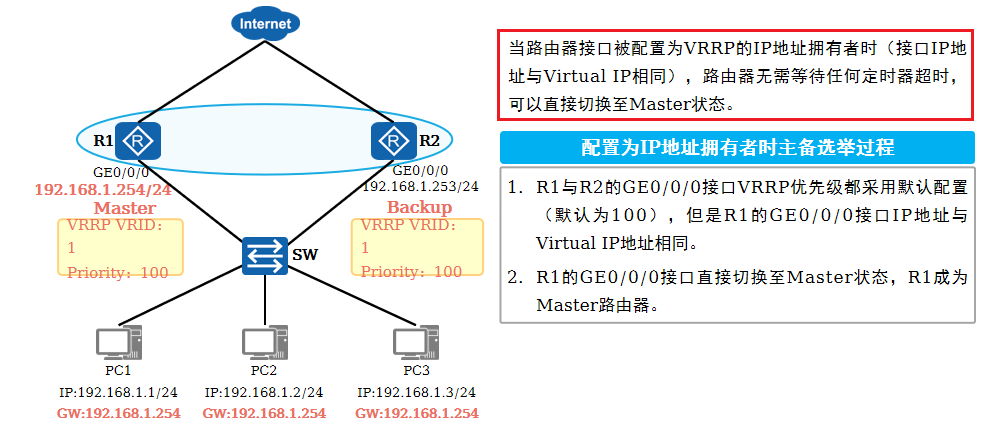

无法手动将VRRP接口优先级配置为255，当接口IP地址为IP地址拥有者时，优先级自动成为255。

主备回切：

VRRP抢占模式（Preempt Mode） ：

抢占模式（默认激活）：如果Backup路由器激活了抢占功能，那么当它发现Master路由器的优先级比自己更低时，它将立即切换至Master状态，成为新的Master路由器

非抢占模式：如果Backup路由器没有激活抢占功能，那么即使它发现Master路由器的优先级比自己更低，也只能依然保持Backup状态，直到Master路由器失效。

开启抢占模式的VRRP备份组，当主备进行切换时，总共时长为：3xAdver_Interval+Skew_time+Delay_time 在抢占模式下，当Master的设备状态不稳定或者网络质量差时，会导致VRRP备份组频繁切换，从而引发终端ARP表项频繁刷新，为缓解此问题，通常设置抢占延时定时器，通过MASTER_INTERVAL定时器超时时间加上延时时间，确定状态稳定后，再进行主备回切。

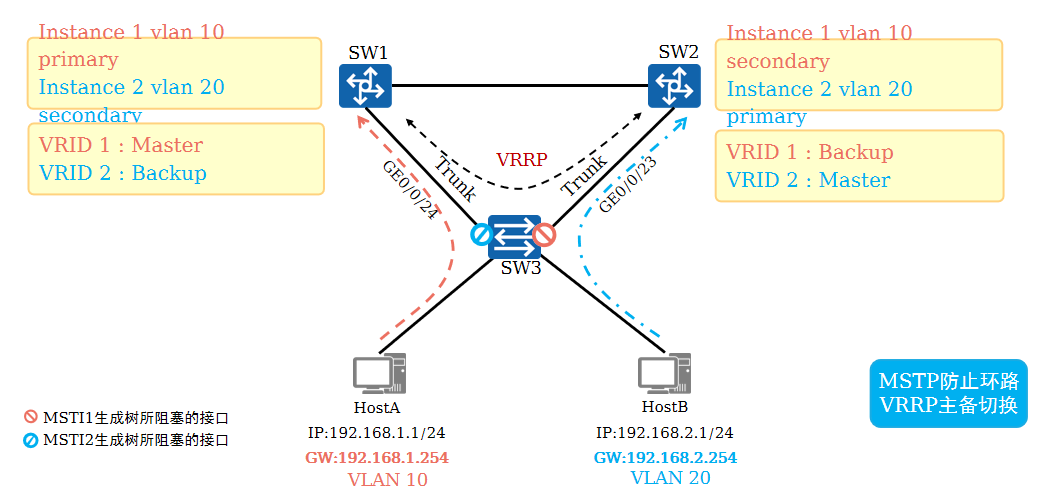

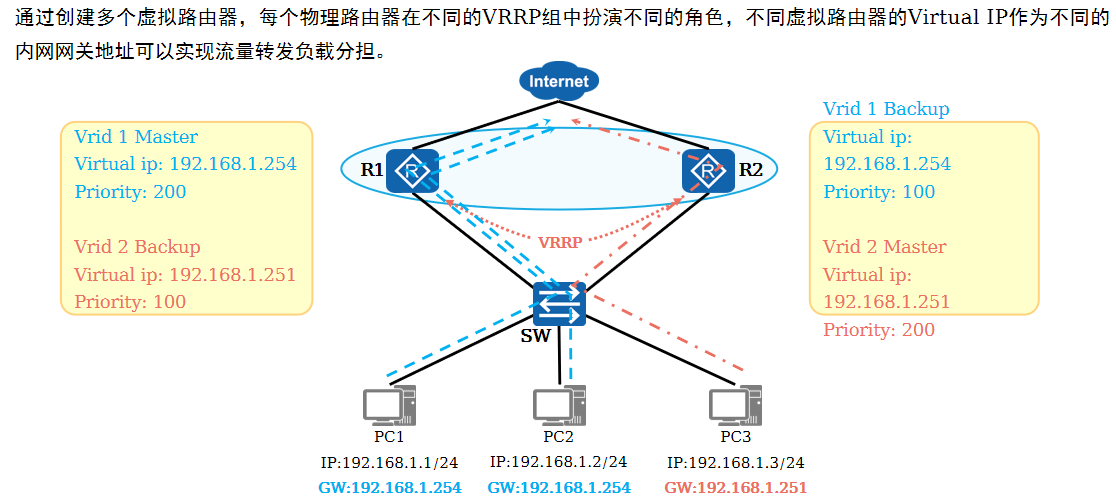

典型应用：

基础配置：

(都在接口视图下）

创建VRRP备份组并给备份组配置虚拟IP地址：vrrp vrid x virtual-ip xxxx

 配置路由器在备份组中的优先级:vrrp vrid  priority x

配置备份组中设备的抢占延迟时间:vrrp vrid x preempt-mode timer delay x

配置VRRP备份组中设备采用非抢占模式: vrrp vrid x preempt-mode disable

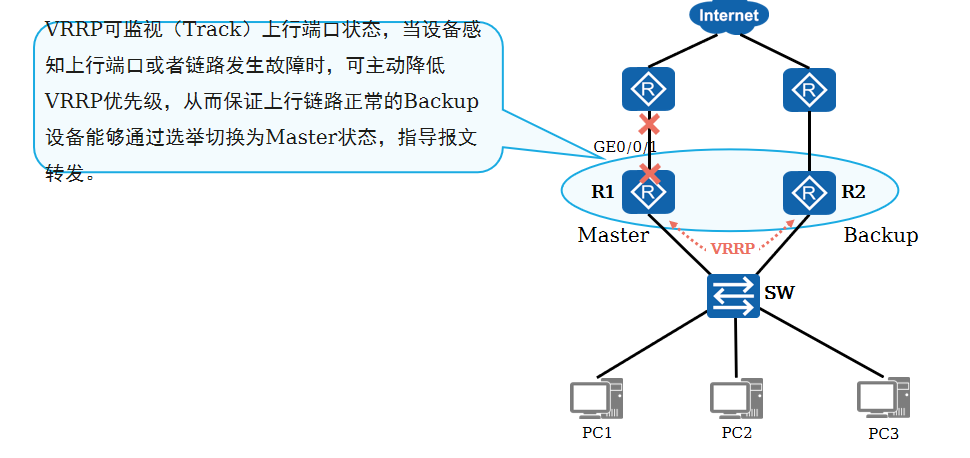

配置VRRP备份组监视接口: vrrp vrid x track int g 0/0/x increased/reduced x

(改变优先级,可配置设备当检测到上行接口或链路出现故障时，增加或者减少自身优先级，IP地址拥有者和Eth-trunk成员口不允许配置VRRP监视功能。）

配置VRRP备份组联动普通BFD会话：vrrp vrid x track bfd-session x session-name x increased/reduced x

(改变优先级,如果选择参数session-name bfd-configure-name，可以绑定静态BFD会话或者标识符自协商的静态BFD会话。 如果选择参数bfd-session-id，只能绑定静态BFD会话。）

BFD

基本概念

BFD（Bidirectional Forwarding Detection，双向转发检测）提供了一个通用的、标准化的、介质无关和协议无关的快速故障检测机制，用于快速检测、监控网络中链路或者IP路由的转发连通状态。（类似于更精确的hello报文）

hello报文的限制：在无法通过硬件信号检测故障的系统中，应用通常采用上层协议本身的Hello报文机制检测网络故障。 常用路由协议的Hello报文机制检测时间较长，检测时间超过1秒钟。当应用在网络中传输的数据超过GB/s时，秒级的检测时间将会导致应用传输的数据大量丢失。

在三层网络中，静态路由本身没有故障检查机制。

比如在ospf中的情况如下：

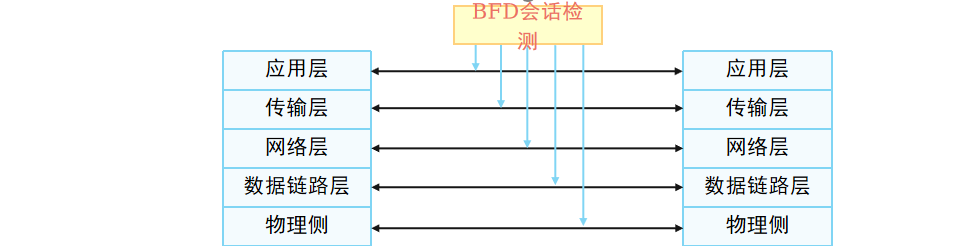

BFD提供了一个通用的、标准化的、介质无关的、协议无关的快速故障检测机制，有以下两大优点：

对相邻转发引擎之间的通道提供轻负荷、快速故障检测。 用单一的机制对任何介质、任何协议层进行实时检测。

BFD是一个简单的“Hello”协议。两个系统之间建立BFD会话通道，并周期性发送BFD检测报文，如果某个系统在规定的时间内没有收到对端的检测报文，则认为该通道的某个部分发生了故障。

工作原理

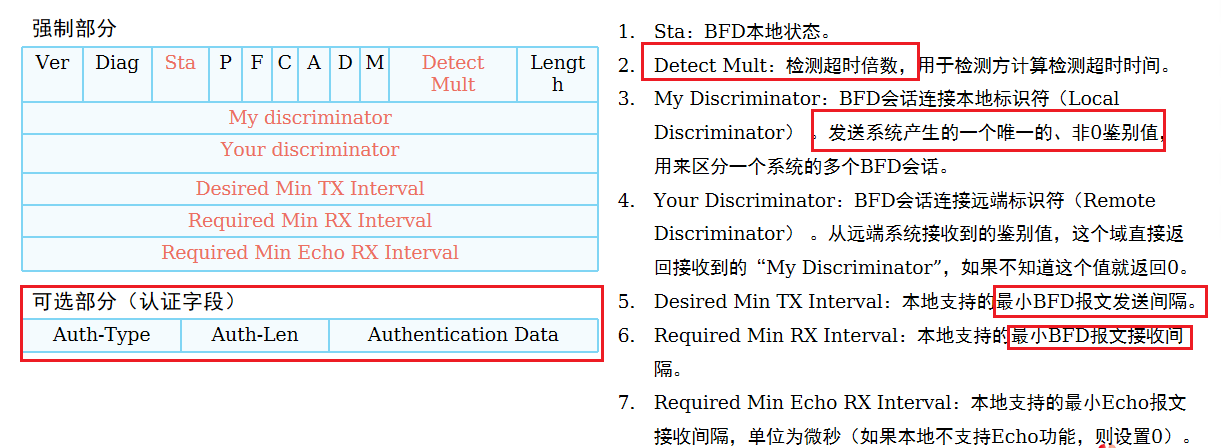

BFD检测是通过维护在两个系统之间建立的BFD会话来实现的，系统通过发送BFD报文建立会话。 BFD控制报文根据场景不同封装不同，报文结构由强制部分和可选的认证字段组成。

BFD会话的建立有两种方式，即静态建立BFD会话和动态建立BFD会话。

BFD通过控制报文中的本地标识符和远端标识符区分不同的会话。静态和动态创建BFD会话的主要区别在于Local Discriminator和Remote Discriminator的配置方式不同。

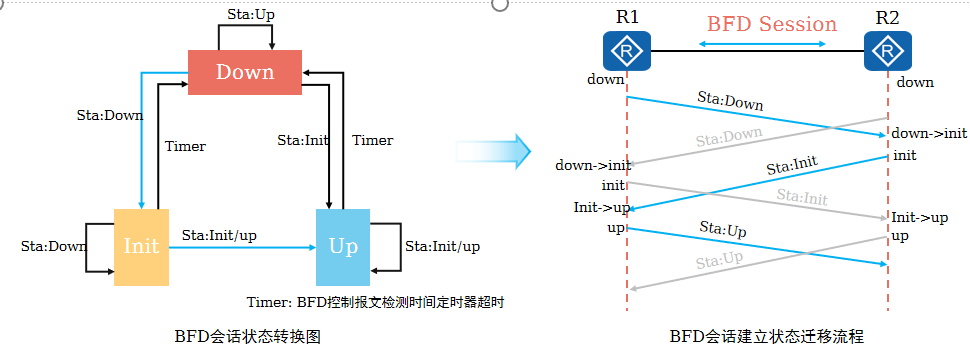

       BFD会话有四种状态：Down、Init、Up和AdminDown。会话状态变化通过BFD报文的State字段传递，系统根据自己本地的会话状态和接收到的对端BFD报文驱动状态改变，如左下图所示。BFD状态机的建立和拆除都采用三次握手机制，如右下图所示，以确保两端系统都能知道状态的变化。

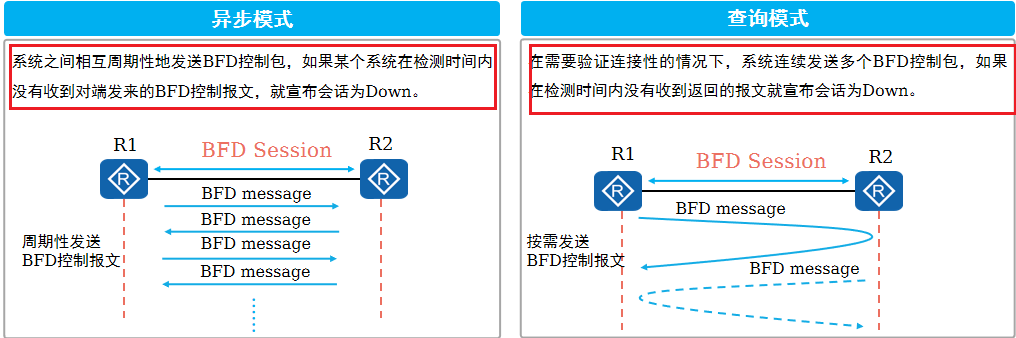

BFD检测模式：两个系统建立BFD会话，并沿它们之间的路径周期性发送BFD控制报文，如果一方在既定的时间内没有收到BFD控制报文，则认为路径上发生了故障。分为异步模式和查询模式。

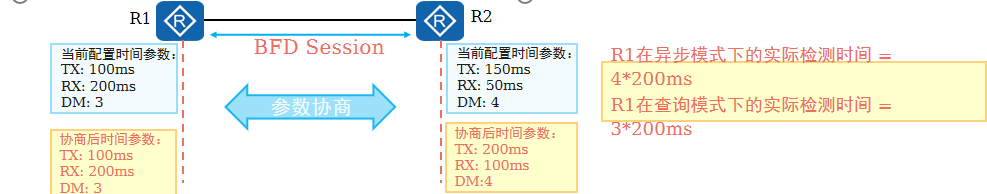

BFD检测时间：

BFD会话检测时长由TX（Desired Min TX Interval），RX（Required Min RX Interval），DM（Detect Multi）三个参数决定。BFD报文的实际发送时间间隔，实际接受时间间隔由BFD会话协商决定。

本地BFD报文实际发送时间间隔＝MAX { 本地配置的发送时间间隔，对端配置的接收时间间隔 }

本地BFD报文实际接收时间间隔＝MAX { 对端配置的发送时间间隔，本地配置的接收时间间隔 }

本地BFD报文实际检测时间：

异步模式：本地BFD报文实际检测时间＝本地BFD报文实际接收时间间隔×对端配置的BFD检测倍数（双方都发送）

查询模式：本地BFD报文实际检测时间 = 本地BFD报文实际接收时间间隔×本端配置的BFD检测倍数（受限于对方的回复）

BFD缺省时间参数 BFD报文发送间隔默认1000毫秒，接受间隔默认1000毫秒，本地检测倍数3次。

BFD会话等待恢复时间0秒，会话延迟Up时间0秒。 检测超时倍数，用于检测方计算检测超时时间。 查询模式：采用本地检测倍数。 异步模式：采用对端检测倍数。

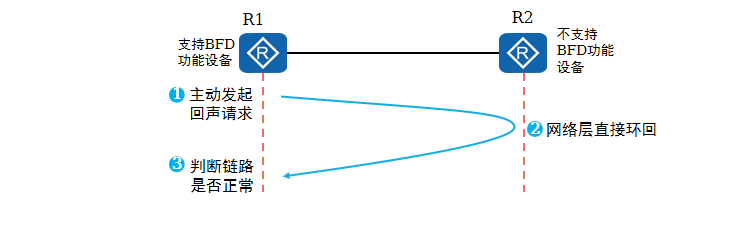

BFD Echo功能：

用于检测对方不支持bfd功能的设备，只支持基本的网络层转发。为了能够快速的检测这两台设备之间的故障，可以在支持BFD功能的设备上创建单臂回声功能的BFD会话。支持BFD功能的设备主动发起回声请求功能，不支持BFD功能的设备接收到该报文后直接将其环回，从而实现转发链路的连通性检测功能。

联动功能简介：

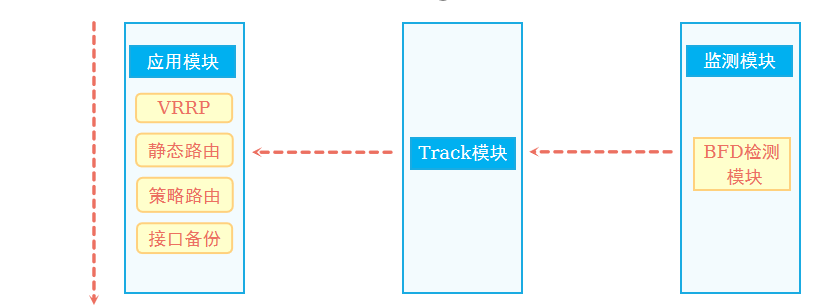

联动功能由检测模块、Track和应用模块三部分组成。

监测模块负责对链路状态、网络性能等进行监测，并将探测结果通知给Track模块 。

Track模块收到监测模块的探测结果后，及时改变Track项的状态，并通知应用模块。

应用模块根据Track项的状态，进行相应的处理，从而实现联动。

静态路由与BFD联动：

静态路由自身没有检测机制，如果静态路由存在冗余路径，通过静态路由与BFD联动，当主用路径故障时，实现静态路由的快速切换 。

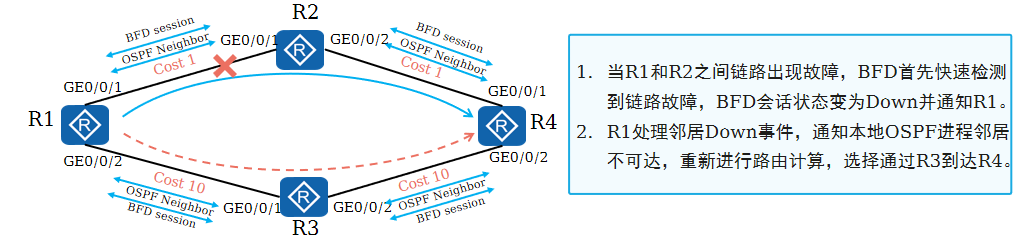

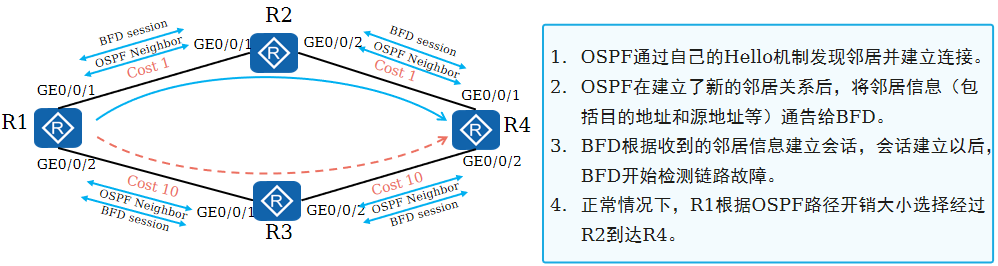

OSPF与BFD联动：

OSPF在未绑定BFD的情况下，链路故障检测时间由协议Hello机制决定，通常是秒级（40s)。通过绑定BFD，可以实现毫秒级故障检测。

BFD与OSPF联动就是将BFD和OSPF协议关联起来， BFD将链路故障的快速检测结果告知OSPF协议。

BFD会话建立后会周期性地快速发送BFD报文，如果在检测时间内没有收到BFD报文则认为该双向转发路径发生了故障，通知被服务的上层应用进行相应的处理。

写一下基于lsa和路由建立关系的区别：

• 链路状态协议（OSPF）：通过 “全局拓扑共识”（LSDB 同步）实现路由计算，强调 “先了解全网地图，再规划路径”。
• 距离矢量协议（RIP）：通过 “局部信息传递”（路由条目交换）推断网络可达性，强调 “只告诉邻居我知道的路由，不关心拓扑细节”。

基本配置

创建BFD会话绑定信息，并进入BFD会话视图：bfd x bind peer-ip ip-address interface g 0/0/x source-ip ip-address

(在第一次创建单跳BFD会话时，必须绑定对端IP地址和本端相应接口，且创建后不可修改。如果需要修改，则只能删除后重新创建)

 创建使用组播地址作为对端地址的BFD会话，并进入BFD会话视图:bfd x bind peer-id default-ip interface g 0/0/x source-ip ip-address

创建BFD for IPv6的绑定信息，并进入BFD会话视图:bfd x bind peer-ipv6 ip-address interface g 0/0/x source-ipv6 ip-address

(在第一次创建单跳BFD6会话时，必须绑定对端IPv6地址和本端相应接口，且创建后不可修改)

创建静态标识符自协商BFD会话:bfd x bind peer-ip ip-address int g 0/0/x source-ip ip-address auto  (动态bfd,静态不加auto参数)

配置BFD会话的本地标识符：（bfd视图下）discriminator local x

配置BFD会话的远端标识符：（bfd视图下）discriminator remote x

配置标识符时，本端的本地标识符与对端的远端标识符必需相同，否则BFD会话无法正确建立。并且，本地标识符和远端标识符配置成功后不可修改。

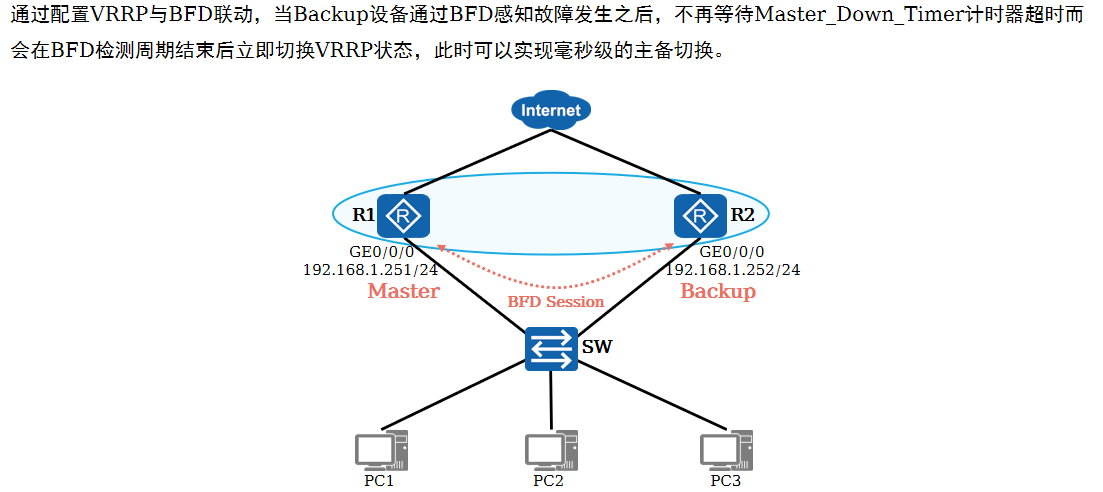

vrrp与bfd联动可以看这个：配置VRRP与BFD联动实现快速切换实验详解_router a、router b 通过二层交换机 switch 互连,在设备上配置 vrrp,同时-CSDN博客
