dalsa线扫相机采集卡连接

DALSA采集卡家族共有三大产品线：Xtium2、Xtium和Xcelera，其中常用的为Xtium-CL MX4系列采集卡。

注意：XPX与XMX采集卡需使用不同的驱动程序，如果现场确认采集卡驱动存在问题，请检查采集卡型号，选择正确的驱动版本。Camera Link接口线扫相机支持Base（基础带宽）、Medium（均衡带宽）和Full（全带宽）三种工作模式，其主要区别在于最大传输速率不同，所以采集卡为匹配相机，同样支持Base，Medium，Full和Deca(Extended-Full)四种工作模式。

Xtium-CL MX4采集卡支持“一张采集卡拖两个相机”的功能。

在Device下拉列表中会列举出PC上已安装的可正常工作的采集卡名称，如“Xtium-CL_MX4_1”，采集卡名称下列举了当前采集卡所支持的数据格式，其中Mono为黑白，Color为彩色，RGB为三原色，RGBY为四原色，Bayer为拜耳阵列。

需要说明的是，采集卡默认1 X Full Camera Link模式，如果需要更改采集卡工作模式，例如使用一张采集卡带两台相机时，需要更新采集卡固件。

具体步骤如下

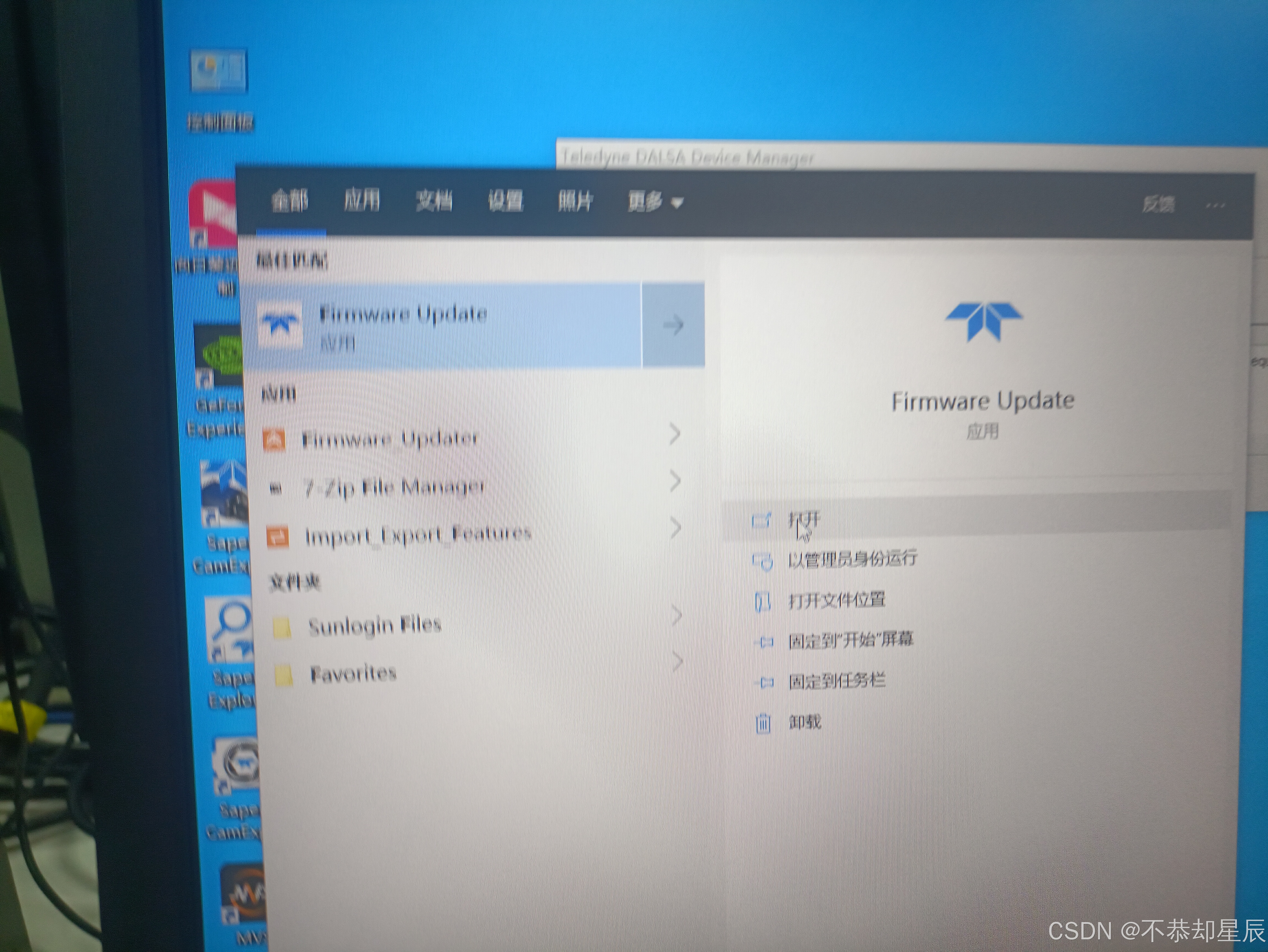

1、点击电脑开始，找到Firmware update，这是采集卡驱动配置

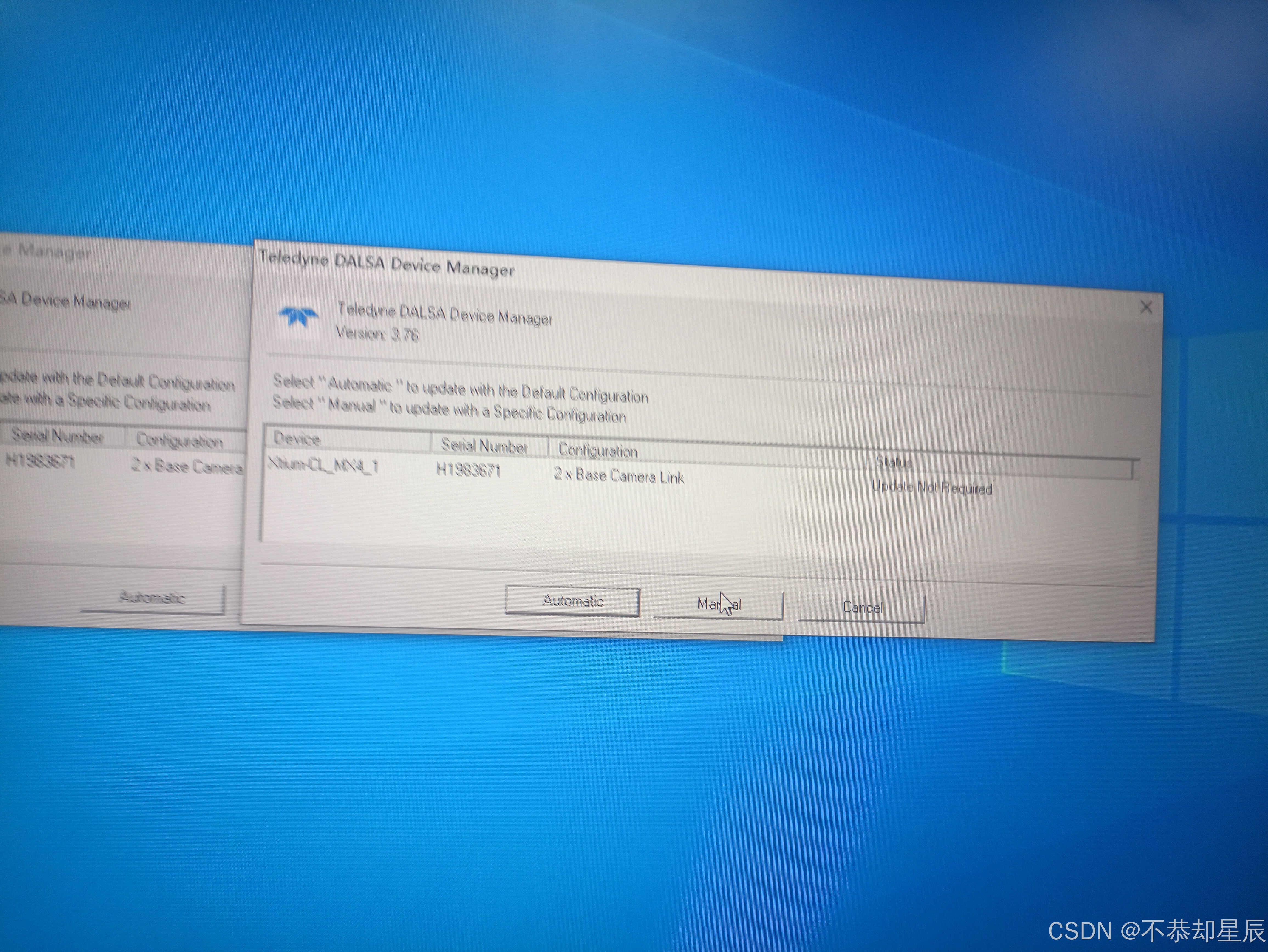

2、点击中间，为手动配置，automatic为自动寻找配置。

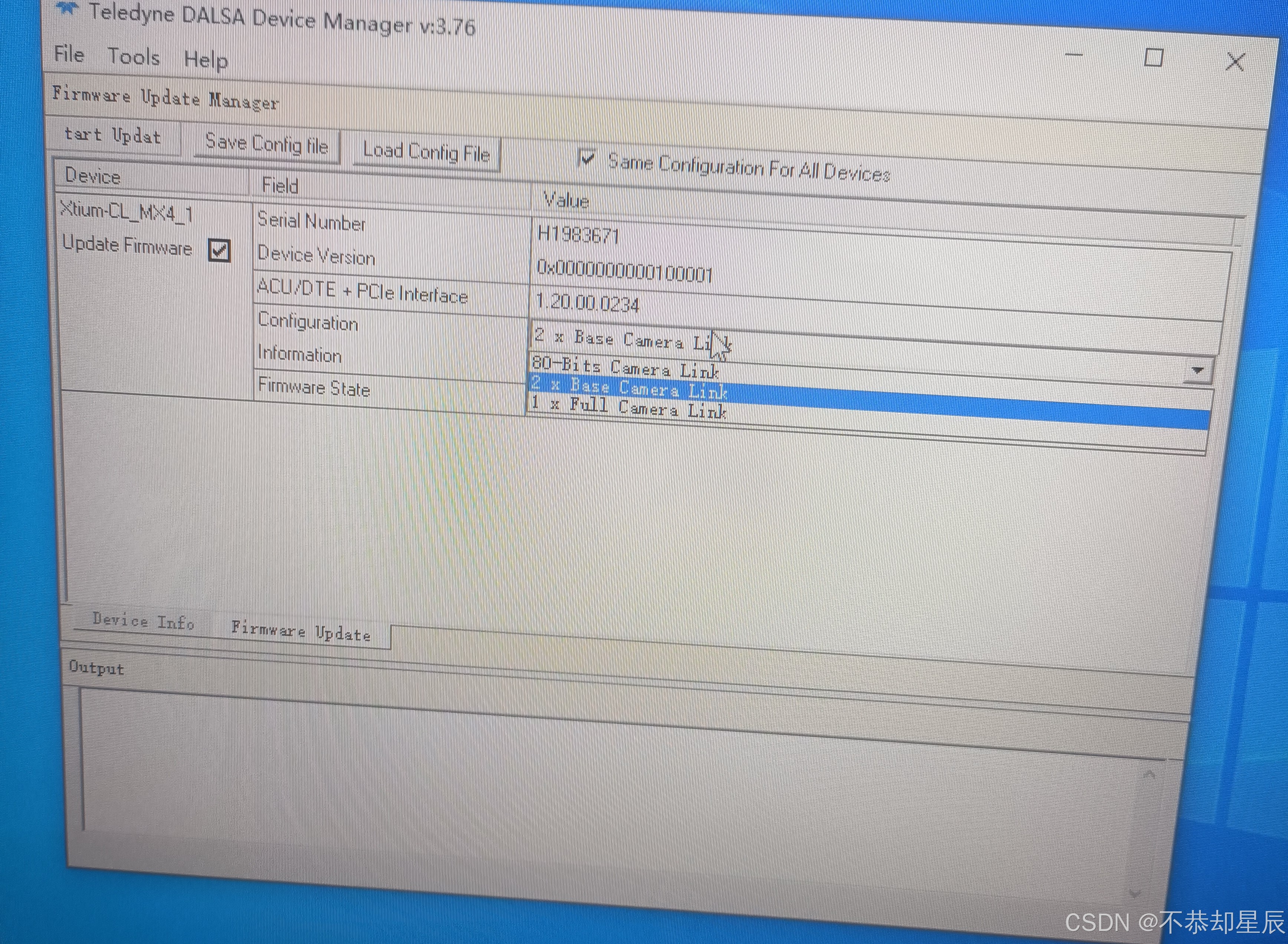

3、

1 X Full Camera Link：表示采集卡只能连接一台Camera Link相机，相机可以为Base，Medium，Full模式中的任意一种，最高能支持8-Tap 8-Bit格式；

2 X Base Camera Link：表示采集卡的两个Camera Link接口可以同时连接两台Base模式的Camera Link相机；

注意：相机默认Transport Layer为Full模式，采集卡处于Base工作模式时，Transport Layer需设置为Base，采集卡Tap结构需更改为1X2-1Y。

80Bits Camera Link：表示采集卡只能连接一台Deca模式的Camera Link相机，支持的格式为10-Tap 8-Bit或者8-Tap 10-Bit.

更新固件方法：例如我们使用一根camera link线对相机进行连接，则选择2 X Base Camera Link，选择好之后，点击左上角的tart updat，更新硬件驱动。

LA-CM-08K08A线扫相机命名规则：

LA：线扫相机；C：Camera Link接口；M：Mono（黑白）08K：8K相机分辨率8192；08A：最高可支持80Khz行频。
