星形接法，单相接地短路分析

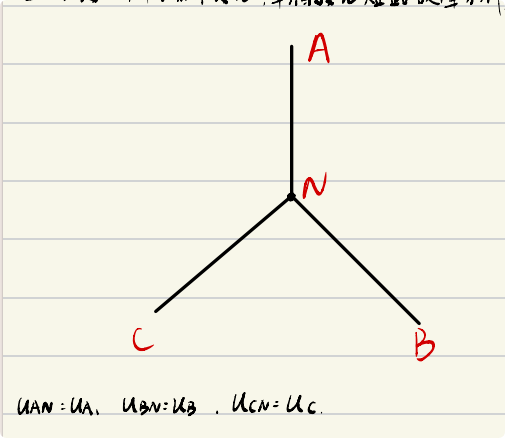

星形接法，中性点不接地

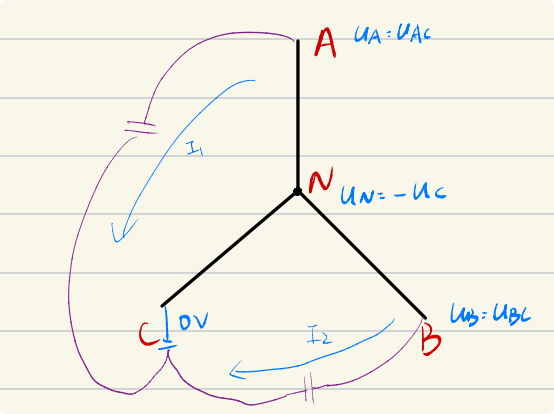

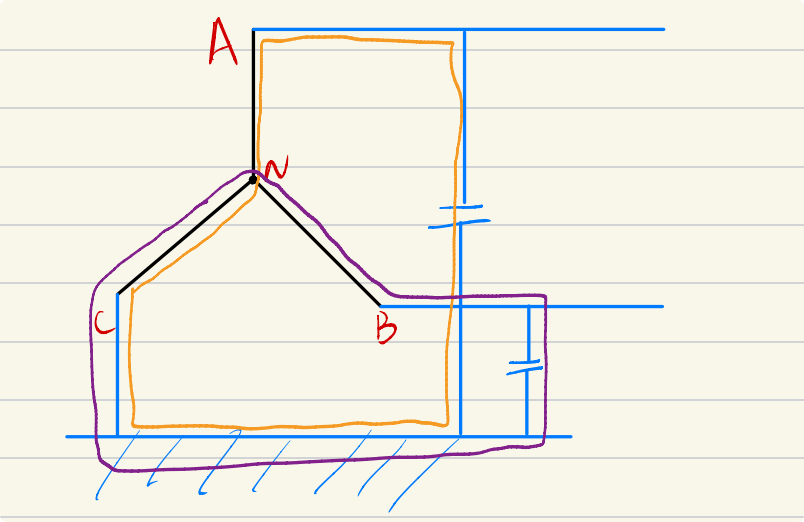

假设C点发生接地故障，A相和B相与地面之间由于电容效应可以等价为一个电容，因此A-C-N，B-C-N之间可以看作回路。设电流为I1和I2。如下图

此时，C点电势为0V，电压为，可得N点电势变为，电压为。进而可得A点电势变为=  ,同理B点的电势变为。可见，当发生故障时，相电压变为线电压，变为原来的倍。流过CN的短路电流为:

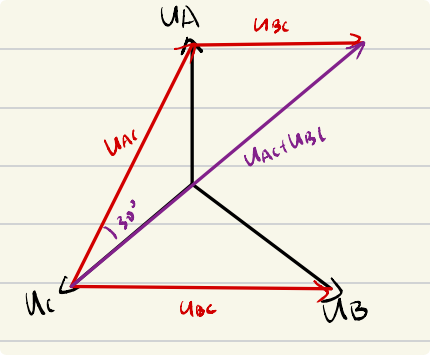

我们画出电压矢量图，如下：

不难看出，为线电压的倍，为相电压的3倍。

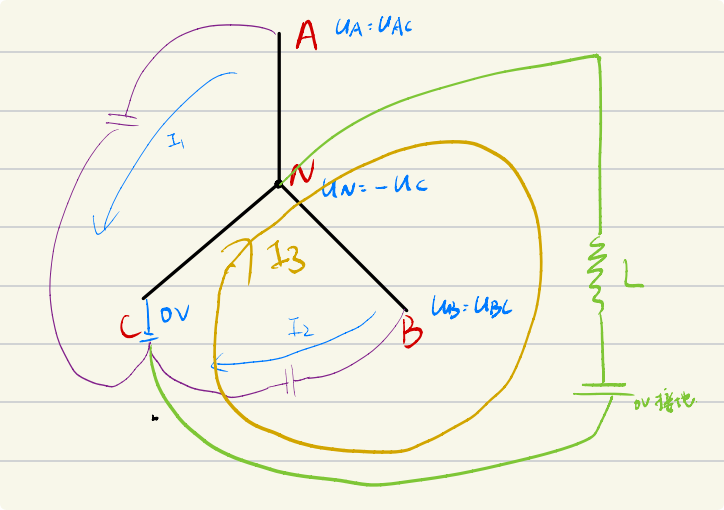

接下来我们加入消弧线圈，如下图：

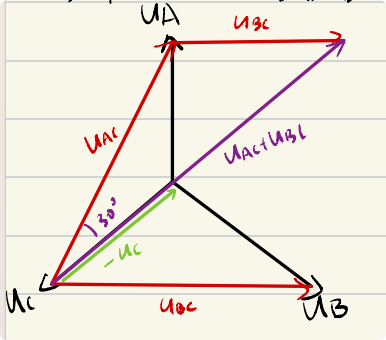

绿色的为消弧线圈产生的闭合回路，电流用于补偿短路电流。不难计算，,从电压矢量图我们可以看到，与同相位，且为后者的三分之一。如下图：

由于电容电流超前电压90°，电感电流滞后电压90°。画出电流矢量图，为统一标准，设 ，则如下：

过补偿：

欠补偿：

全补偿：

由于该短路电流是由于AB相与大地的电容效应产生的，因此其短路电流很小，系统仍可运行一段时间。且短路发生后，相电压变为原来的倍。

星形接法，中性点直接接地

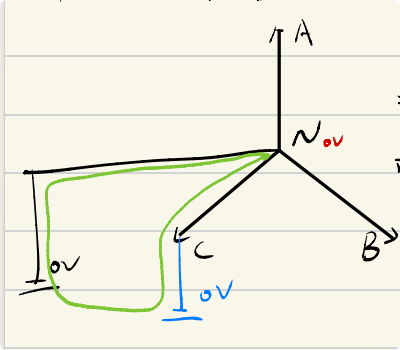

中性点接地后，如图所示，此时的闭合回路纯导线连接，电流很大，对系统危害较大。由于中性点接地，AB相电压不变。不过，系统往往存在继电保护装置。对于大电流可直接切断保护。

总结

中性点不接地：单相接地故障时，故障相电压变为 0，其余两相电压升高到 倍，短路电流较小，系统可继续运行，用消弧线圈可以补偿。

中性点直接接地：单相接地故障时，故障相电压变为 0，其余两相电压不变，但短路电流很大，必须快速切断故障，以免损坏设备。
