  1. LCD1602代码

  2. 模块化编程

  3. 延时函数

  4. 完整代码

前言：我用的板子是普中HC6800-EM3 V3.0。

1.LCD1602代码

 这是一个LCD1602，模块的实物图。它显示的区域为2行，每1行有16个显示位。

在这里插入图片描述



这是它的各个引脚对应的功能。具体原理请转【常用传感器】LCD1602液晶工作原理详解及例程代码_lcd1602显示原理_Z小旋的博客-CSDN博客

#include <REGX52.H>

//引脚配置：
sbit LCD_RS=P2^6;
sbit LCD_RW=P2^5;
sbit LCD_EN=P2^7;
#define LCD_DataPort P0

//函数定义：
/**
  * @brief  LCD1602延时函数，12MHz调用可延时1ms
  * @param  无
  * @retval 无
  */
void LCD_Delay()
{
	unsigned char i, j;

	i = 2;
	j = 239;
	do
	{
		while (--j);
	} while (--i);
}

/**
  * @brief  LCD1602写命令
  * @param  Command 要写入的命令
  * @retval 无
  */
void LCD_WriteCommand(unsigned char Command)
{
	LCD_RS=0;
	LCD_RW=0;
	LCD_DataPort=Command;
	LCD_EN=1;
	LCD_Delay();
	LCD_EN=0;
	LCD_Delay();
}

/**
  * @brief  LCD1602写数据
  * @param  Data 要写入的数据
  * @retval 无
  */
void LCD_WriteData(unsigned char Data)
{
	LCD_RS=1;
	LCD_RW=0;
	LCD_DataPort=Data;
	LCD_EN=1;
	LCD_Delay();
	LCD_EN=0;
	LCD_Delay();
}

/**
  * @brief  LCD1602设置光标位置
  * @param  Line 行位置，范围：1~2
  * @param  Column 列位置，范围：1~16
  * @retval 无
  */
void LCD_SetCursor(unsigned char Line,unsigned char Column)
{
	if(Line==1)
	{
		LCD_WriteCommand(0x80|(Column-1));
	}
	else if(Line==2)
	{
		LCD_WriteCommand(0x80|(Column-1+0x40));
	}
}

/**
  * @brief  LCD1602初始化函数
  * @param  无
  * @retval 无
  */
void LCD_Init()
{
	LCD_WriteCommand(0x38);//八位数据接口，两行显示，5*7点阵
	LCD_WriteCommand(0x0c);//显示开，光标关，闪烁关
	LCD_WriteCommand(0x06);//数据读写操作后，光标自动加一，画面不动
	LCD_WriteCommand(0x01);//光标复位，清屏
}

/**
  * @brief  在LCD1602指定位置上显示一个字符
  * @param  Line 行位置，范围：1~2
  * @param  Column 列位置，范围：1~16
  * @param  Char 要显示的字符
  * @retval 无
  */
void LCD_ShowChar(unsigned char Line,unsigned char Column,char Char)
{
	LCD_SetCursor(Line,Column);
	LCD_WriteData(Char);
}

/**
  * @brief  在LCD1602指定位置开始显示所给字符串
  * @param  Line 起始行位置，范围：1~2
  * @param  Column 起始列位置，范围：1~16
  * @param  String 要显示的字符串
  * @retval 无
  */
void LCD_ShowString(unsigned char Line,unsigned char Column,char *String)
{
	unsigned char i;
	LCD_SetCursor(Line,Column);
	for(i=0;String[i]!='\0';i++)
	{
		LCD_WriteData(String[i]);
	}
}

/**
  * @brief  返回值=X的Y次方
  */
int LCD_Pow(int X,int Y)
{
	unsigned char i;
	int Result=1;
	for(i=0;i<Y;i++)
	{
		Result*=X;
	}
	return Result;
}

/**
  * @brief  在LCD1602指定位置开始显示所给数字
  * @param  Line 起始行位置，范围：1~2
  * @param  Column 起始列位置，范围：1~16
  * @param  Number 要显示的数字，范围：0~65535
  * @param  Length 要显示数字的长度，范围：1~5
  * @retval 无
  */
void LCD_ShowNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length)
{
	unsigned char i;
	LCD_SetCursor(Line,Column);
	for(i=Length;i>0;i--)
	{
		LCD_WriteData(Number/LCD_Pow(10,i-1)%10+'0');
	}
}

/**
  * @brief  在LCD1602指定位置开始以有符号十进制显示所给数字
  * @param  Line 起始行位置，范围：1~2
  * @param  Column 起始列位置，范围：1~16
  * @param  Number 要显示的数字，范围：-32768~32767
  * @param  Length 要显示数字的长度，范围：1~5
  * @retval 无
  */
void LCD_ShowSignedNum(unsigned char Line,unsigned char Column,int Number,unsigned char Length)
{
	unsigned char i;
	unsigned int Number1;
	LCD_SetCursor(Line,Column);
	if(Number>=0)
	{
		LCD_WriteData('+');
		Number1=Number;
	}
	else
	{
		LCD_WriteData('-');
		Number1=-Number;
	}
	for(i=Length;i>0;i--)
	{
		LCD_WriteData(Number1/LCD_Pow(10,i-1)%10+'0');
	}
}

/**
  * @brief  在LCD1602指定位置开始以十六进制显示所给数字
  * @param  Line 起始行位置，范围：1~2
  * @param  Column 起始列位置，范围：1~16
  * @param  Number 要显示的数字，范围：0~0xFFFF
  * @param  Length 要显示数字的长度，范围：1~4
  * @retval 无
  */
void LCD_ShowHexNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length)
{
	unsigned char i,SingleNumber;
	LCD_SetCursor(Line,Column);
	for(i=Length;i>0;i--)
	{
		SingleNumber=Number/LCD_Pow(16,i-1)%16;
		if(SingleNumber<10)
		{
			LCD_WriteData(SingleNumber+'0');
		}
		else
		{
			LCD_WriteData(SingleNumber-10+'A');
		}
	}
}

/**
  * @brief  在LCD1602指定位置开始以二进制显示所给数字
  * @param  Line 起始行位置，范围：1~2
  * @param  Column 起始列位置，范围：1~16
  * @param  Number 要显示的数字，范围：0~1111 1111 1111 1111
  * @param  Length 要显示数字的长度，范围：1~16
  * @retval 无
  */
void LCD_ShowBinNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length)
{
	unsigned char i;
	LCD_SetCursor(Line,Column);
	for(i=Length;i>0;i--)
	{
		LCD_WriteData(Number/LCD_Pow(2,i-1)%2+'0');
	}
}

2模块化编程

通俗点讲就是把各个函数封装到不同的文件中通过预编译指令来实现来实现在主函数中的调用，使main函数中的代码逻辑更清晰。

#ifndef __LCD1602_H__
#define __LCD1602_H__

//用户调用函数：
void LCD_Init();
void LCD_ShowChar(unsigned char Line,unsigned char Column,char Char);
void LCD_ShowString(unsigned char Line,unsigned char Column,char *String);
void LCD_ShowNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length);
void LCD_ShowSignedNum(unsigned char Line,unsigned char Column,int Number,unsigned char Length);
void LCD_ShowHexNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length);
void LCD_ShowBinNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length);

#endif

这个就是LCD1602代码的预编译指令

#ifndef的意思是如果未没定义—LCD1602—H——

则将此文件定义为—LCD1602—H——

#endif是一个结束标志。

在引用文件的时候<>表示在安装路径下查找文件

”  “表示在当前文件下查找文件。

3延时函数不必多说

4具体实现

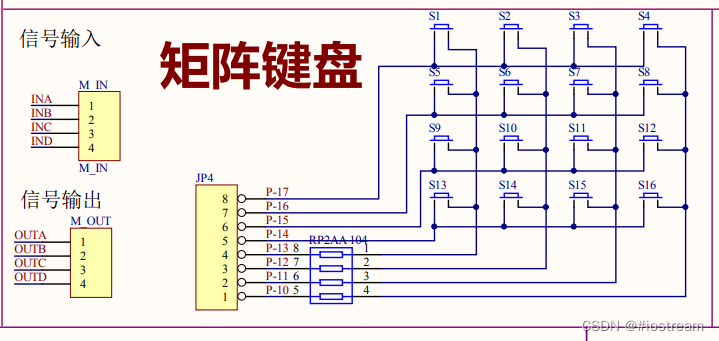

 此为电路图，其实找到哪个按键利用的是引脚间的高低电平。可以按列扫描，也可以按行扫描。我用的是按行扫描。具体原理是将56784321先都设为高电平再将4设为低电平如果1，5，9，13中的S1按下那8就为低电平这是就可以判断出谁被按下，依次往后推。

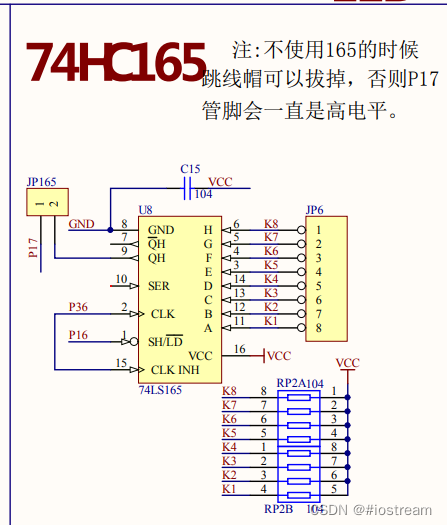

 我这个开发板中必须把其中一个跳帽拔掉P1_7引脚一直高电平检测不出来。

#include <REGX52.H>
#include "Delay.h"
#include "LCD1602.h"
#include "MattrixKey.h"
void main()
{
	unsigned char KeyNumber;
	LCD_Init();
	LCD_ShowString(1,1,"MatrixKey!");
	while(1)
	{
		KeyNumber=MatrixKey();
		if(KeyNumber)
		{
			LCD_ShowNum(2,2,KeyNumber,2);
		}
	}





}
//按键模块
#include <REGX52.H>
#include "Delay.h"
unsigned MatrixKey ()
{
	unsigned char KeyNumber;
	P1=0xFF;
	P1_3=0;
	if(P1_7==0){Delay(20);while(P1_7==0);Delay(20);KeyNumber=1;}
	if(P1_6==0){Delay(20);while(P1_6==0);Delay(20);KeyNumber=5;}
	if(P1_5==0){Delay(20);while(P1_5==0);Delay(20);KeyNumber=9;}
	if(P1_4==0){Delay(20);while(P1_4==0);Delay(20);KeyNumber=13;}

	P1=0xFF;
	P1_2=0;
	if(P1_7==0){Delay(20);while(P1_7==0);Delay(20);KeyNumber=2;}
	if(P1_6==0){Delay(20);while(P1_6==0);Delay(20);KeyNumber=6;}
	if(P1_5==0){Delay(20);while(P1_5==0);Delay(20);KeyNumber=10;}
	if(P1_4==0){Delay(20);while(P1_4==0);Delay(20);KeyNumber=14;}

	P1=0xFF;
	P1_1=0;
	if(P1_7==0){Delay(20);while(P1_7==0);Delay(20);KeyNumber=3;}
	if(P1_6==0){Delay(20);while(P1_6==0);Delay(20);KeyNumber=7;}
	if(P1_5==0){Delay(20);while(P1_5==0);Delay(20);KeyNumber=11;}
	if(P1_4==0){Delay(20);while(P1_4==0);Delay(20);KeyNumber=15;}

	P1=0xFF;
	P1_0=0;
	if(P1_7==0){Delay(20);while(P1_7==0);Delay(20);KeyNumber=4;}
	if(P1_6==0){Delay(20);while(P1_6==0);Delay(20);KeyNumber=8;}
	if(P1_5==0){Delay(20);while(P1_5==0);Delay(20);KeyNumber=12;}
	if(P1_4==0){Delay(20);while(P1_4==0);Delay(20);KeyNumber=16;}

	return KeyNumber;






}
//延时模块
#include <REGX52.H>
void Delay(unsigned int xms)
{
	unsigned char i, j;
	while(xms--)
	{
		i = 2;
		j = 239;
		do
		{
			while (--j);
		} while (--i);
	}
}


//
#ifndef __DELAY_H__
#define __DELAY_H__

void Delay(unsigned int xus );



#endif
