Wireshark 软件使用的说明、理解和应用

Wireshark是一款广泛应用于网络分析领域的抓包软件，它为我们理解TCP/IP协议族中各个协议的工作机制提供了有力的实践工具。本文将详细介绍Wireshark的使用方法，包括其界面功能、抓包过程、过滤机制以及对TCP流的分析功能等。

在官网下载

 一、启动与主界面

 （一）启动界面

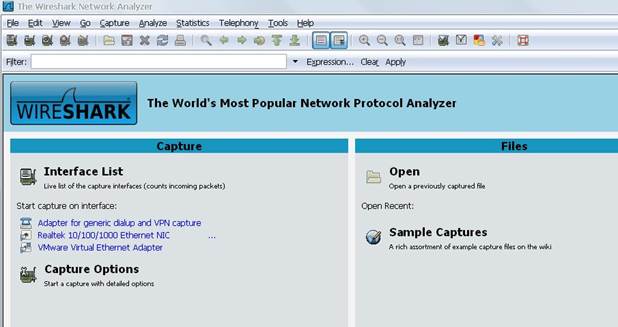

启动Wireshark后，我们会看到其启动界面。该界面主要由菜单栏、工具栏和界面列表组成。菜单栏包含了各种操作选项，如文件操作（打开、保存、打印等）、编辑功能（查找包、标记包等）、视图控制、分析功能、统计功能以及帮助选项等。工具栏提供了快速访问常用菜单功能的按钮，方便用户操作。界面列表则显示了一些可操作的项目，如打开已捕获的文件、选择捕获接口等。

 （二）抓包界面

1. 启动抓包

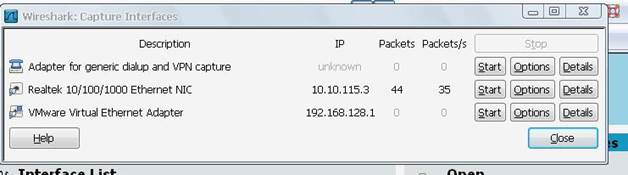

要开始抓包，需点击“File”菜单下的相关按钮（或按快捷键Ctrl + E），会弹出“Wireshark: Capture Interfaces”对话框。此对话框中会列出可用的网络接口，包括真实网卡和虚拟网卡（若有虚拟机）。每个网卡显示其描述、IP地址（若已分配）、每秒数据包数等信息。例如，若要在真实以太网卡上抓包，找到对应的以太网卡（如Realtek 10/100/1000 Ethernet NIC），点击其右侧的“Start”按钮即可开始抓包。

2. 主界面组成

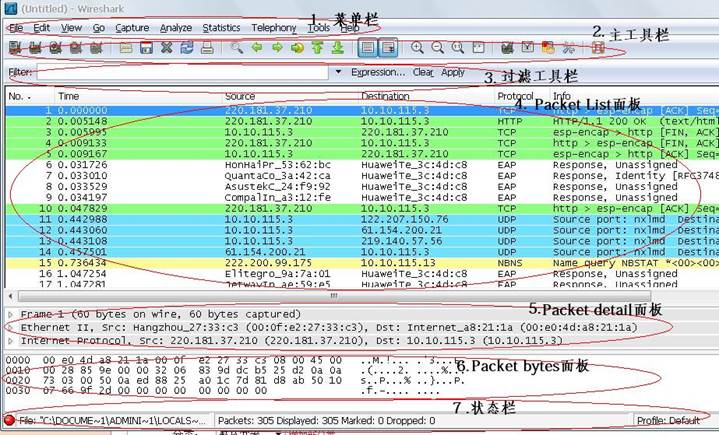

抓包开始后，进入主界面，主要由以下部分构成：

菜单：提供了全面的操作功能，如文件管理、编辑操作、视图调整、数据捕获与分析、统计信息查看以及帮助文档获取等。

主工具栏：方便用户快速执行常用操作，如保存捕获文件、重新开始捕获、打开捕获选项等。

过滤工具栏：用于设置显示过滤器，帮助用户在捕获的大量数据包中快速筛选出所需信息。

 Packet List面板：显示每个捕获数据包的摘要信息，包括源地址、目的地址、协议类型和简要信息等。若捕获的是二层数据包，源和目的地址显示为MAC地址；若是三层或更高层数据包，则显示为IP地址，且仅当数据包属于四层或更高层时才会显示端口号。用户还可在此添加、删除列或更改列颜色。

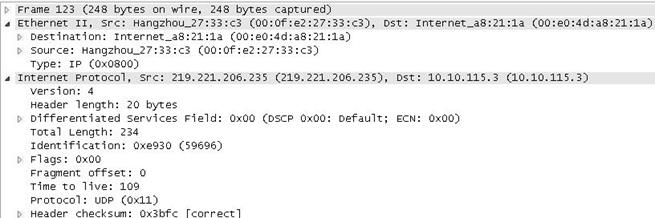

 Packet detail面板：详细展示在Packet List面板中选中数据包的信息，按不同的OSI层进行分组，用户可展开查看各层详细内容。

 Packet bytes面板：以十六进制格式显示选中数据包的数据，与Packet detail面板中高亮显示字段相对应，方便查看数据包的原始数据内容。

状态栏：显示当前程序状态和捕获数据的详细信息，如捕获文件路径、数据包数量、显示数据包数量、标记数据包数量、丢弃数据包数量以及当前使用的配置文件等。

 二、过滤机制

 （一）过滤器类型

Wireshark提供了两种过滤器：捕捉过滤器和显示过滤器，它们目的不同。捕捉过滤器在数据捕获前设置，用于控制捕获的数据量，避免生成过大的日志文件；显示过滤器在捕获结果中使用，能更强大、灵活地筛选出所需记录。

 （二）捕捉过滤器

1. 设置步骤

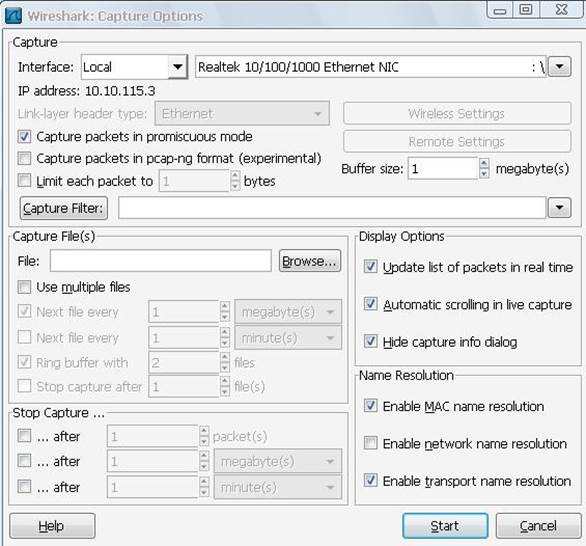

选择“capture > options”，在弹出的“Wireshark: Capture Options”对话框中，填写“capture filter”栏或点击“capture filter”按钮为过滤器命名并保存（方便后续使用），然后点击“Start”开始捕捉。

2. 语法规则

语法格式为“Protocol Direction Host(s) Value Logical Operations Other expression”。其中，“Protocol”指定协议，如ether、fddi、ip、arp、rarp、decnet、lat、sca、moprc、mopdl、tcp、udp等，若未指明则默认使用所有支持协议；“Direction”表示方向，可选src（源）、dst（目的）、src and dst、src or dst，默认是“src or dst”；“Host(s)”可取值为net、port、host、portrange，默认是“host”；“Logical Operations”包括not、and、or，“not”优先级最高，“or”和“and”优先级相同且从左至右运算；使用关键字作为值时需用反斜杠“\”，还可在“ip”或“ether”后用“multicast”及“broadcast”关键字，“no broadcast”可排除广播请求。

3. 示例

     “tcp dst port 3128”：显示目的TCP端口为3128的封包。

     “ip src host 10.1.1.1”：显示来源IP地址为10.1.1.1的封包。

     “host 10.1.2.3”：显示目的或来源IP地址为10.1.2.3的封包。

     “src portrange 2000  2500”：显示来源为UDP或TCP且端口号在2000至2500范围内的封包。

     “not icmp”：显示除icmp以外的所有封包（icmp常被ping工具使用）。

     “src host 10.7.2.12 and not dst net 10.200.0.0/16”：显示来源IP地址为10.7.2.12但目的地不是10.200.0.0/16的封包。

     “(src host 10.4.1.12 or src net 10.6.0.0/16) and tcp dst portrange 200  10000 and dst net 10.0.0.0/8”：显示来源IP为10.4.1.12或来源网络为10.6.0.0/16，目的地TCP端口号在200至10000之间且目的位于网络10.0.0.0/8内的所有封包。

 （三）显示过滤器

1. 语法规则

语法格式为“Protocol String1 String2 Comparison operator Value Logical Operations Other expression”。“Protocol”可使用大量位于OSI模型第2至7层的协议，点击“Expression...”按钮可查看；“String1”和“String2”为协议的子类（可选）；“Comparison operators”有6种比较运算符（eq或==表示等于、ne或!=表示不等于、gt或>表示大于、lt或<表示小于、ge或>=表示大于等于、le或<=表示小于等于）；“Logical expression_rs”包括and（&&）、or（||）、xor（^^）、not（!），逻辑异或（xor）只有当且仅当其中一个条件满足时才显示结果。

2. 示例

     “snmp || dns || icmp”：显示SNMP或DNS或ICMP封包。

     “ip.addr == 10.1.1.1”：显示来源或目的IP地址为10.1.1.1的封包。

     “ip.src!= 10.1.2.3 or ip.dst!= 10.4.5.6”：显示来源不为10.1.2.3或者目的不为10.4.5.6的封包（即来源IP为除10.1.2.3以外任意，目的IP任意；或来源IP任意，目的IP为除10.4.5.6以外任意）。

     “ip.src!= 10.1.2.3 and ip.dst!= 10.4.5.6”：显示来源不为10.1.2.3并且目的IP不为10.4.5.6的封包（即来源IP为除10.1.2.3以外任意且目的IP为除10.4.5.6以外任意）。

     “tcp.port == 25”：显示来源或目的TCP端口号为25的封包。

     “tcp.dstport == 25”：显示目的TCP端口号为25的封包。

     “tcp.flags”：显示包含TCP标志的封包。

     “tcp.flags.syn == 0x02”：显示包含TCP SYN标志的封包。

过滤器语法正确时，表达式背景呈绿色；有误则呈红色。

 三、TCP流分析

对于处理TCP协议，若要查看TCP流中的应用层数据，Wireshark的“Follow TCP Stream”功能很实用。在包列表中选中感兴趣的TCP包，选择工具栏菜单的“Following TCP Streams”选项（或使用包列表鼠标右键的上下文菜单），Wireshark会创建合适的显示过滤器并弹出对话框显示TCP流的所有数据。

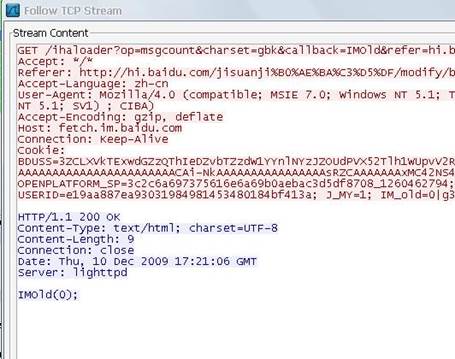

在“Follow TCP Stream”对话框中，流的内容按网络中出现的顺序显示，从A到B的通信标记为红色，从B到A的通信标记为蓝色（可在“Edit/Preferences”菜单项的“Colores”修改颜色）。非打印字符显示为圆点。对话框提供了以下操作：

 “Save As”：以当前选择格式保存流数据。

 “Print”：以当前选择格式打印流数据。

 “Direction”：选择流的显示方向（“Entire conversation”、“data from A to B only”或“data from B to A only”）。

 “Filter out this stream”：应用显示过滤，排除当前选择的TCP流。

 “Close”：关闭对话框，移除对当前显示过滤的影响。

可通过以下格式浏览流数据：

 “ASCII”：适合查看基于ASCII的协议（如HTTP），以ASCII方式显示数据。

 “EBCDIC”：适用于IBM公司字符二进制编码标准相关内容（具体用途较少提及）。

 “HEX Dump”：可查看所有数据，但可能占用大量屏幕空间，适合显示二进制协议。

 “C Arrays”：允许将流数据导入C语言程序。

 “RAW”：可载入原始数据到其他应用程序进一步分析，显示类似ASCII设置，但“save As”会保存为二进制文件。

在捕捉过程中，TCP流不能实时更新，若要获取最近内容需重新打开对话框。

通过以上对Wireshark的启动界面、主界面、过滤机制和TCP流分析功能的详细介绍，用户可以更好地利用Wireshark进行网络数据包的捕获、分析和理解网络协议的工作机制，从而有效解决网络故障、分析网络性能和保障网络安全等问题。

总结反思

1. 软件功能理解

    熟悉了Wireshark的启动界面、抓包界面各组成部分及其功能，掌握了两种过滤器的使用方法和语法规则，以及“Follow TCP Stream”功能的操作和应用场景，能够利用其进行网络数据包的捕获、分析和TCP流研究。但在理解一些高级协议分析功能，如对某些复杂协议（如IPSec、GRE等）的解码和分析时存在困难，限制了对网络协议更深入层次的理解和故障排查能力。

2. 协议分析能力提升

    通过使用Wireshark捕获和分析数据包，能观察到协议在实际网络通信中的交互过程，深入理解TCP/IP协议族中各协议的工作机制，如通过分析HTTP协议数据包了解其请求和响应格式等。然而，在分析复杂网络环境中的数据包时，难以快速筛选关键信息，分析效率较低，如在包含多种协议和大量流量的场景中，准确找到特定问题相关数据包并分析需花费较多时间和精力，反映出数据包分析技巧和经验有待提高。

3. 抓包与过滤技巧熟练运用

    经过多次实践，能够熟练进行抓包操作，选择合适网络接口、设置捕捉过滤器获取特定数据包，并运用显示过滤器精确筛选结果，在解决网络故障和分析性能问题时能更高效获取有用信息。但在设置复杂过滤条件时，可能因语法错误或逻辑不清晰导致过滤结果不准确，如使用逻辑运算符组合多个条件时，可能错误理解优先级或使用不当表达式，需加强对过滤语法和逻辑的理解，多练习提高准确性和灵活性。

4. TCP流分析实践经验积累

    使用“Follow TCP Stream”功能分析TCP流时，学会查看应用层数据、理解通信双方交互过程和判断网络应用运行状态，对分析基于TCP协议的应用程序工作情况有帮助，能定位和解决相关问题。但在处理长时间或大数据量的TCP流时，Wireshark可能性能下降甚至卡顿，影响分析效率和体验，需了解如何优化性能设置。在分析包含多种协议嵌套或加密数据的TCP流时，还需学习更多技巧和方法深入挖掘信息。
