Visual Studio 2022+C#实现AutoCAD二次开发

一、环境准备

 Visual Studio安装（2022版）

步骤：

1. 进入微软VS官网，下载Community 2022免费版

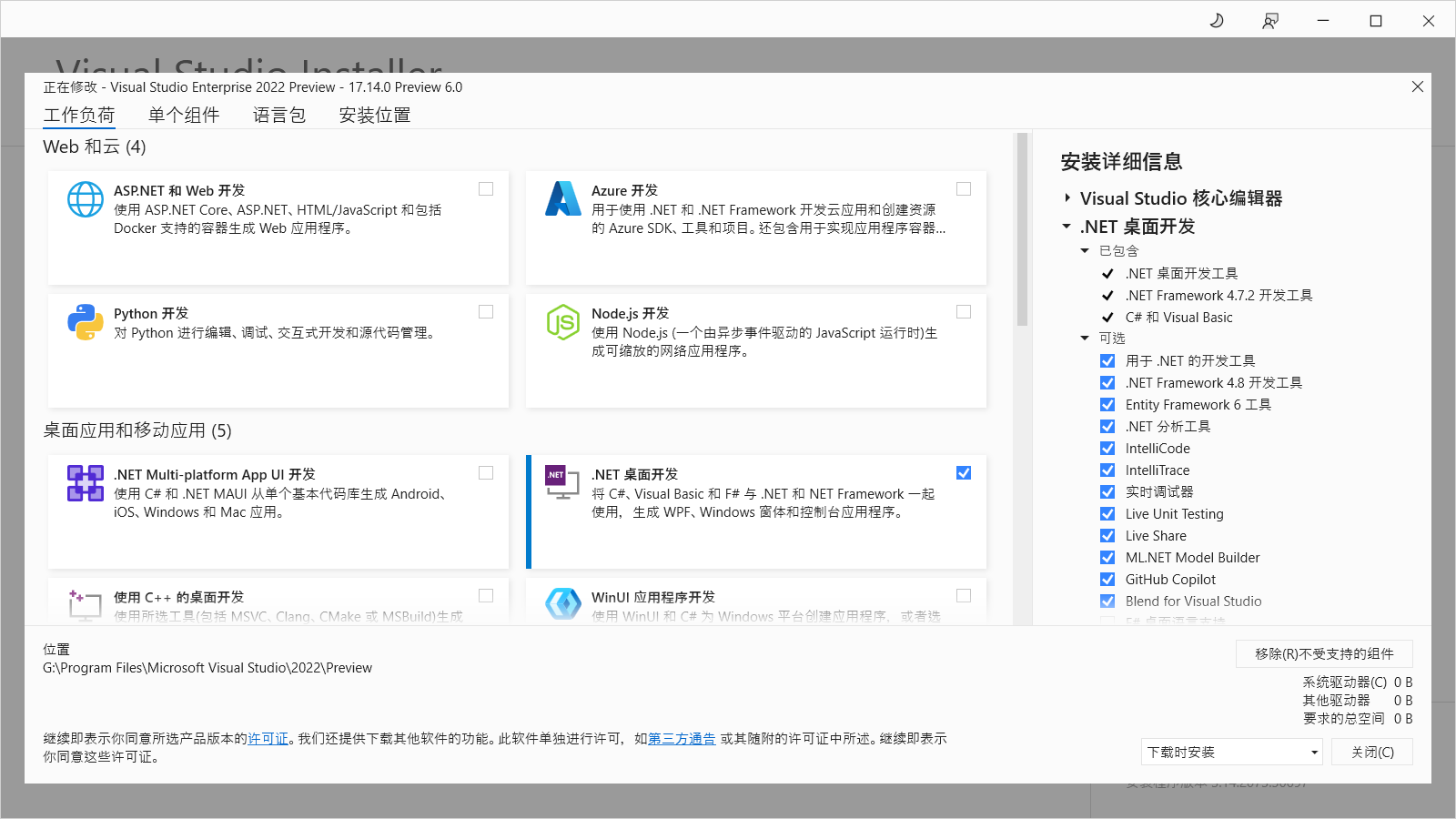

2. 安装时勾选以下工作负载（关键！）：
   ✅ .NET桌面开发
   ✅ C++桌面开发（如需混合开发）
   ✅ Git for Windows（推荐）

二、项目创建

 2.1  新建类库项目

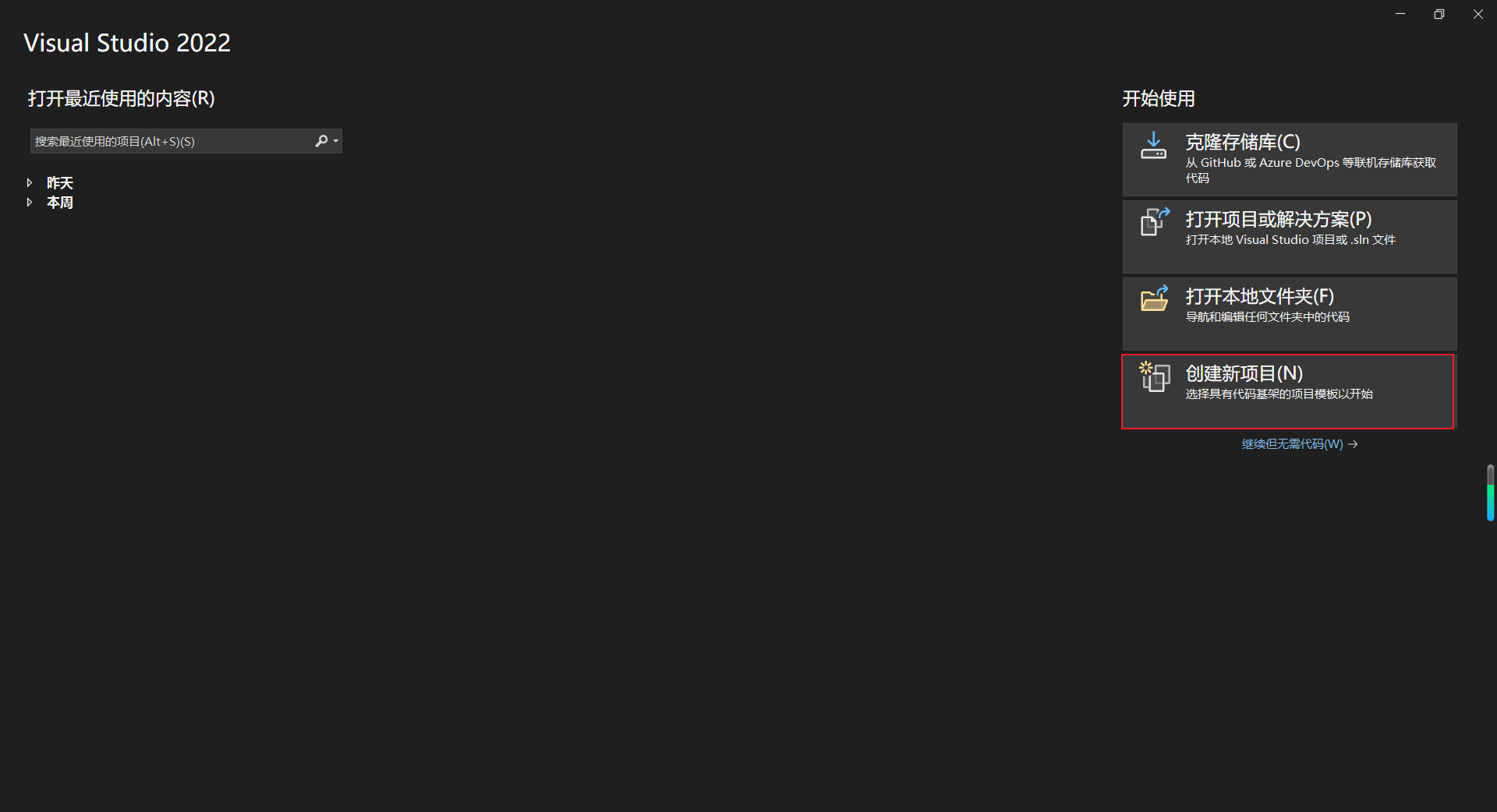

1、VS中选择：新建项目

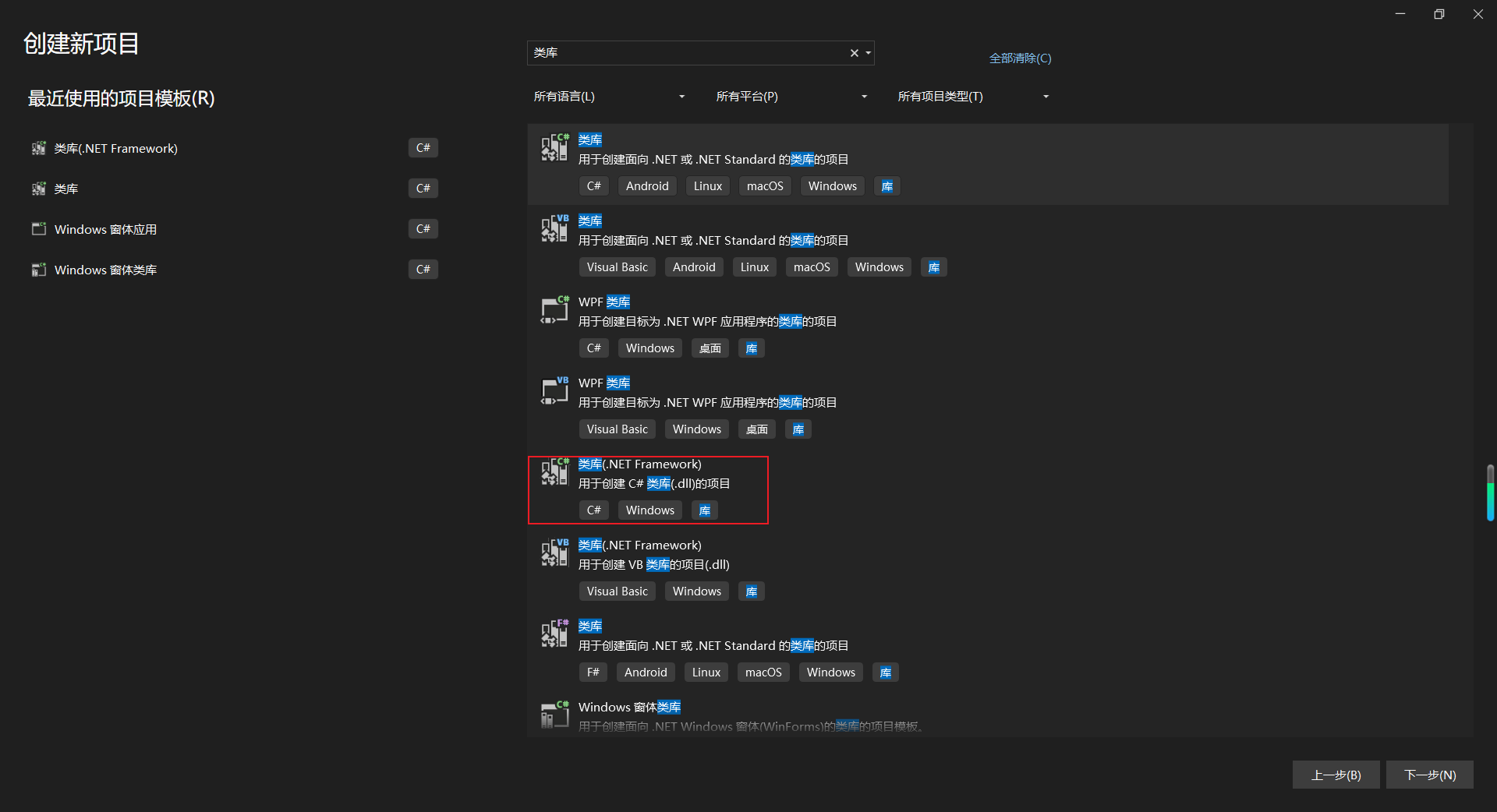

2、筛选器选择：类库(.NET Framework)

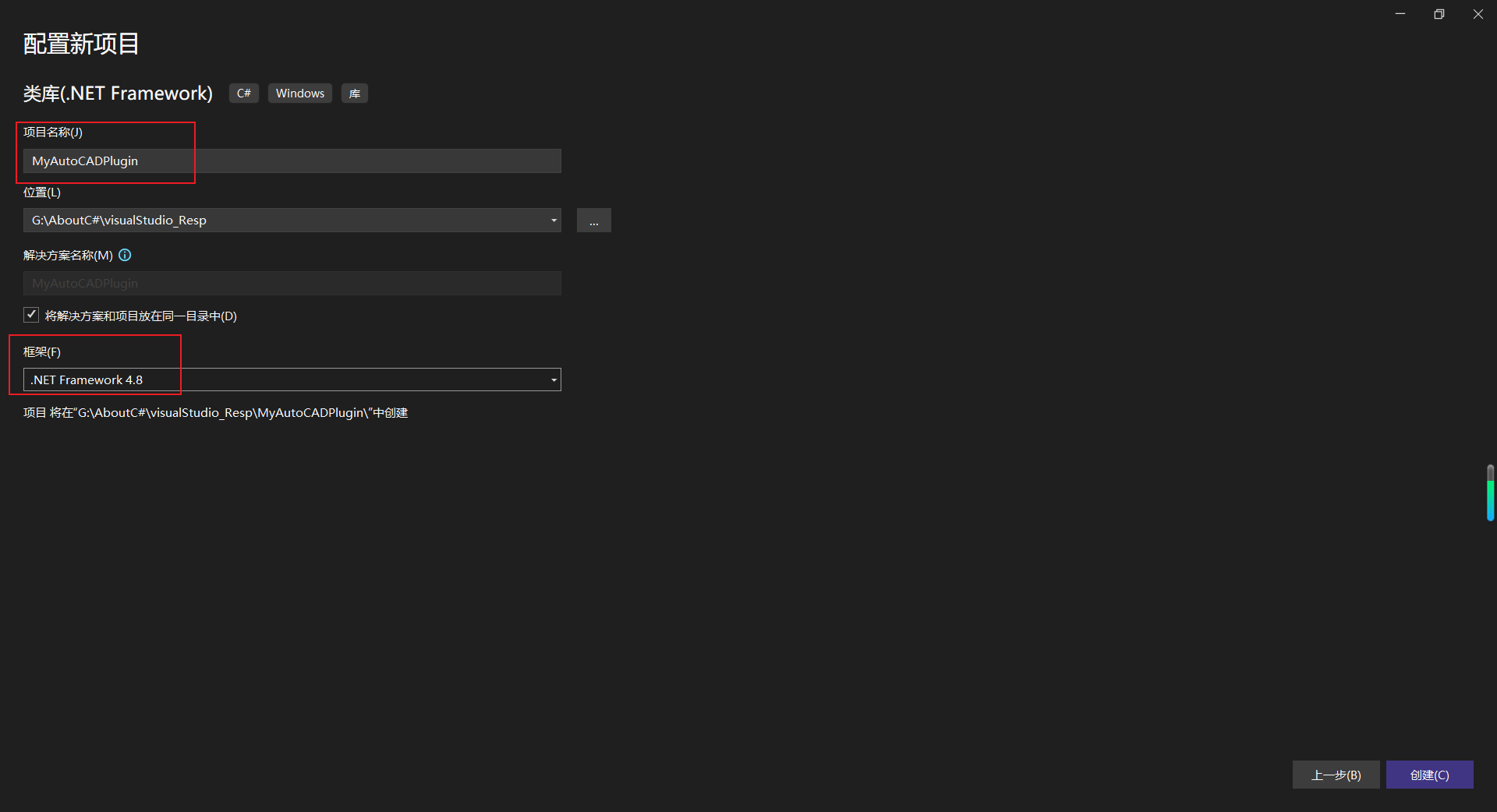

3、设置项目名称：MyAutoCADPlugin，目标框架选择：.NET Framework 4.8（推荐）

2.2  安装 AutoCAD SDK

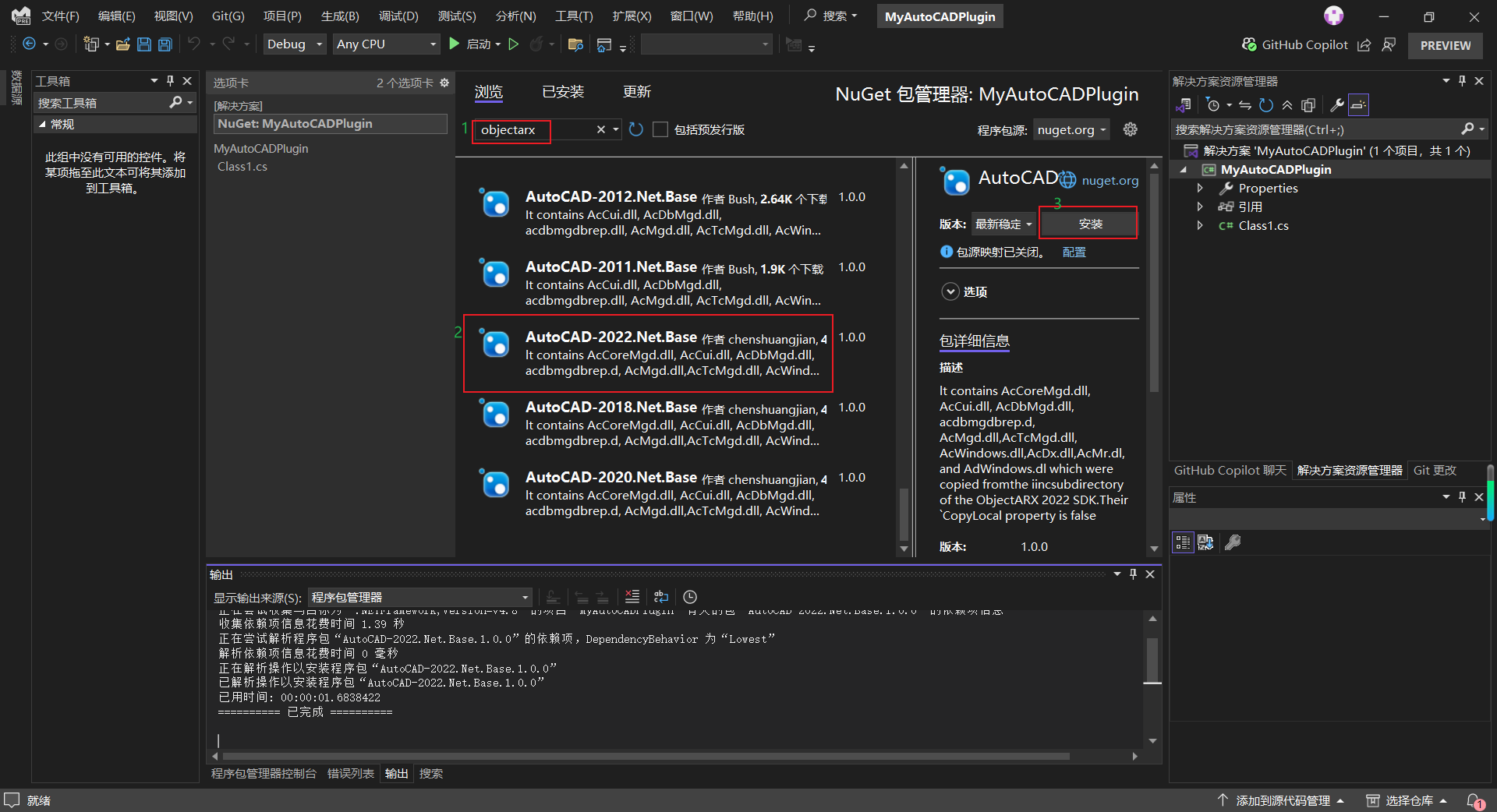

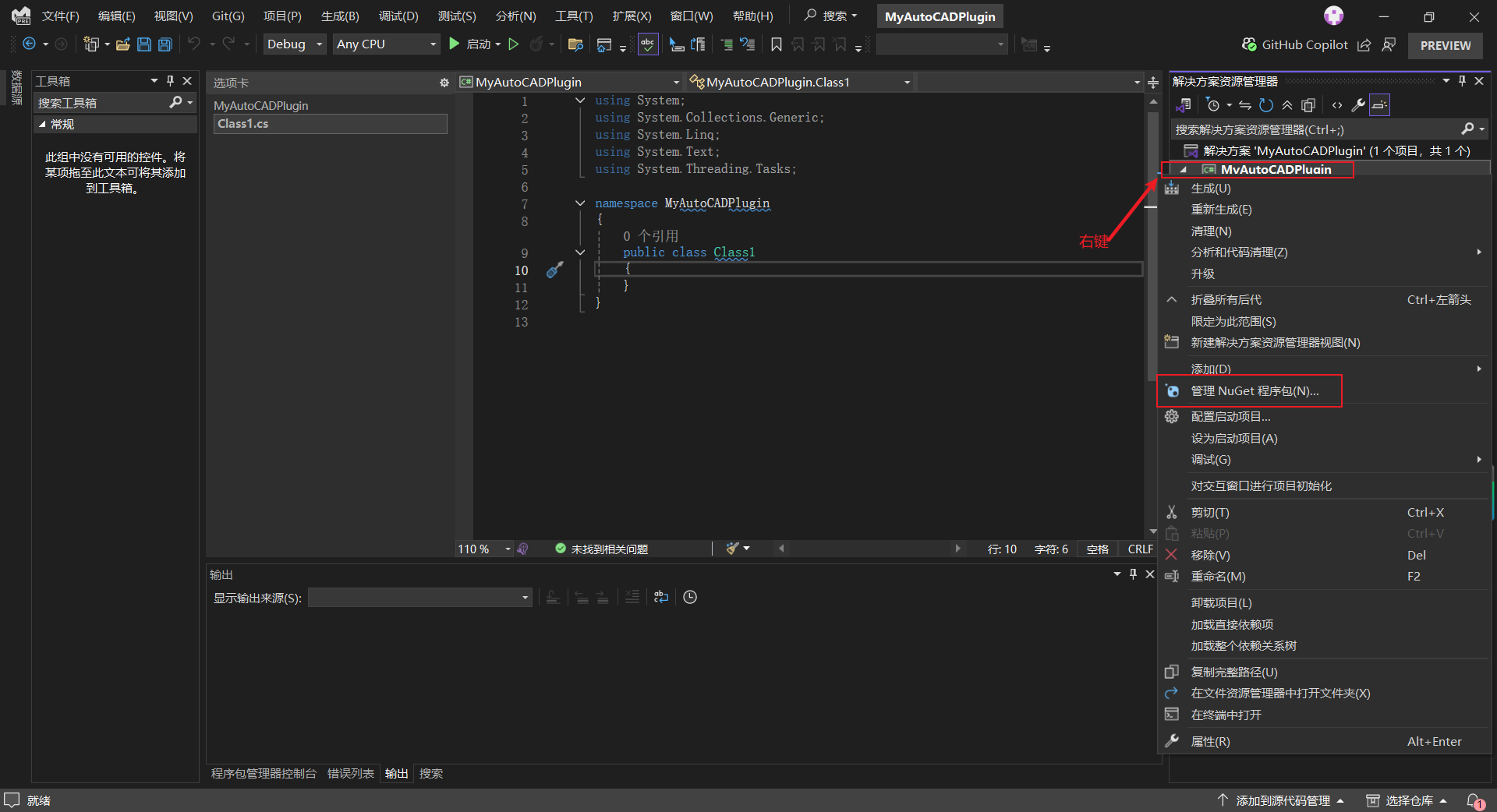

右击项目 → 管理NuGet程序包：

 搜索框输入objectarx，选择对应的版本进行安装

 因为我用的AutoCAD是2025版的，安装的是最新的版本

 三、代码开发

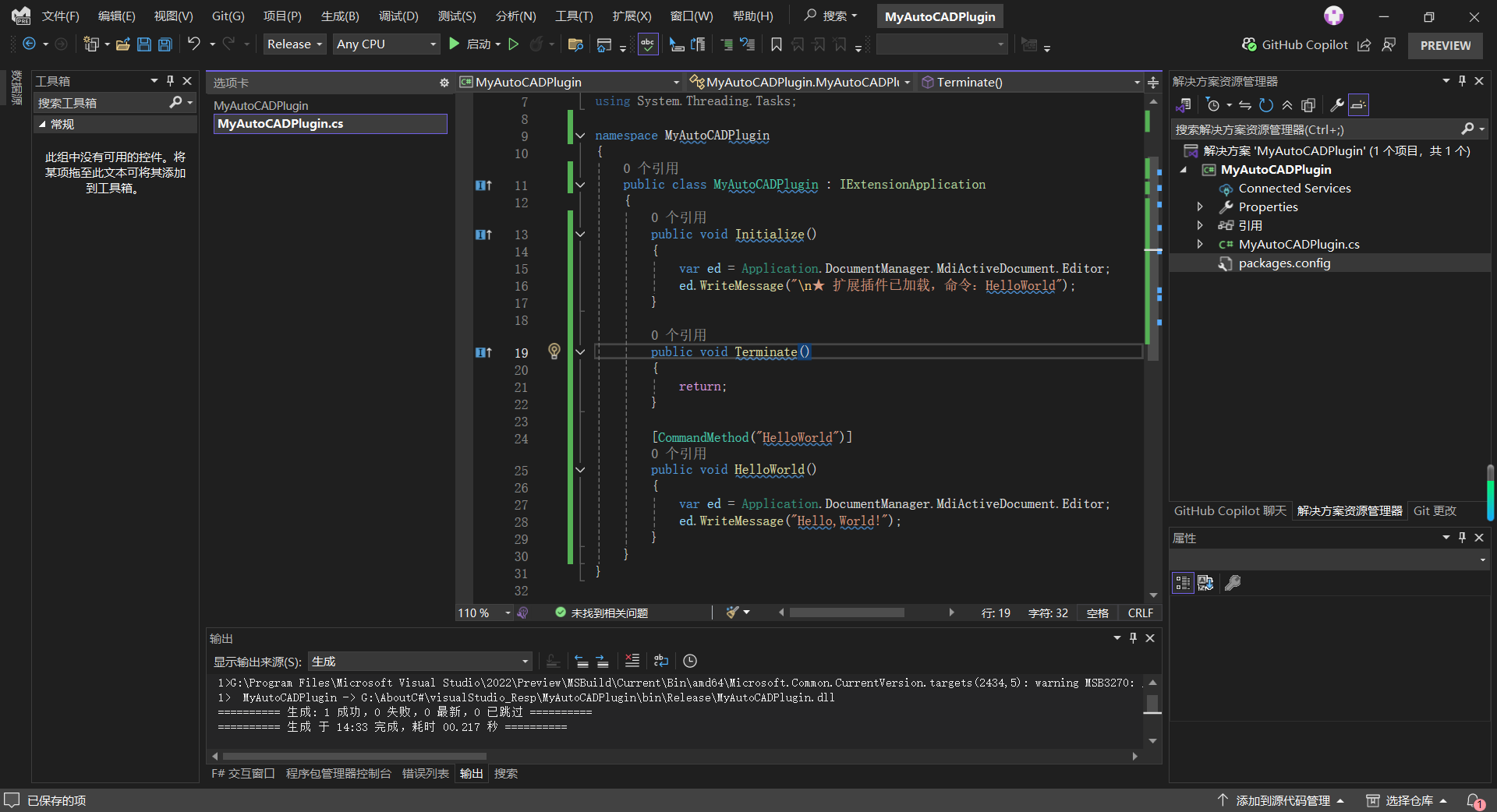

直接在项目中新建MyAutoCADPlugin.cs文件

 这里的代码编写有点类似JAVA，在我们的接口类MyAutoCADPlugin后面实现IExtensionApplication，然后重写它的方法。

源码：

using Autodesk.AutoCAD.ApplicationServices;
using Autodesk.AutoCAD.Runtime;
using System;
using System.Collections.Generic;
using System.Linq;
using System.Text;
using System.Threading.Tasks;

namespace MyAutoCADPlugin
{
    public class MyAutoCADPlugin : IExtensionApplication
    {
        public void Initialize()
        {
            var ed = Application.DocumentManager.MdiActiveDocument.Editor;
            ed.WriteMessage("\n★ 扩展插件已加载，命令：HelloWorld");
        }

        public void Terminate()
        {
            return;
        }

        [CommandMethod("HelloWorld")]
        public void HelloWorld()
        {
            var ed = Application.DocumentManager.MdiActiveDocument.Editor;
            ed.WriteMessage("Hello,World!");
        }
    }
}

  四、发布部署

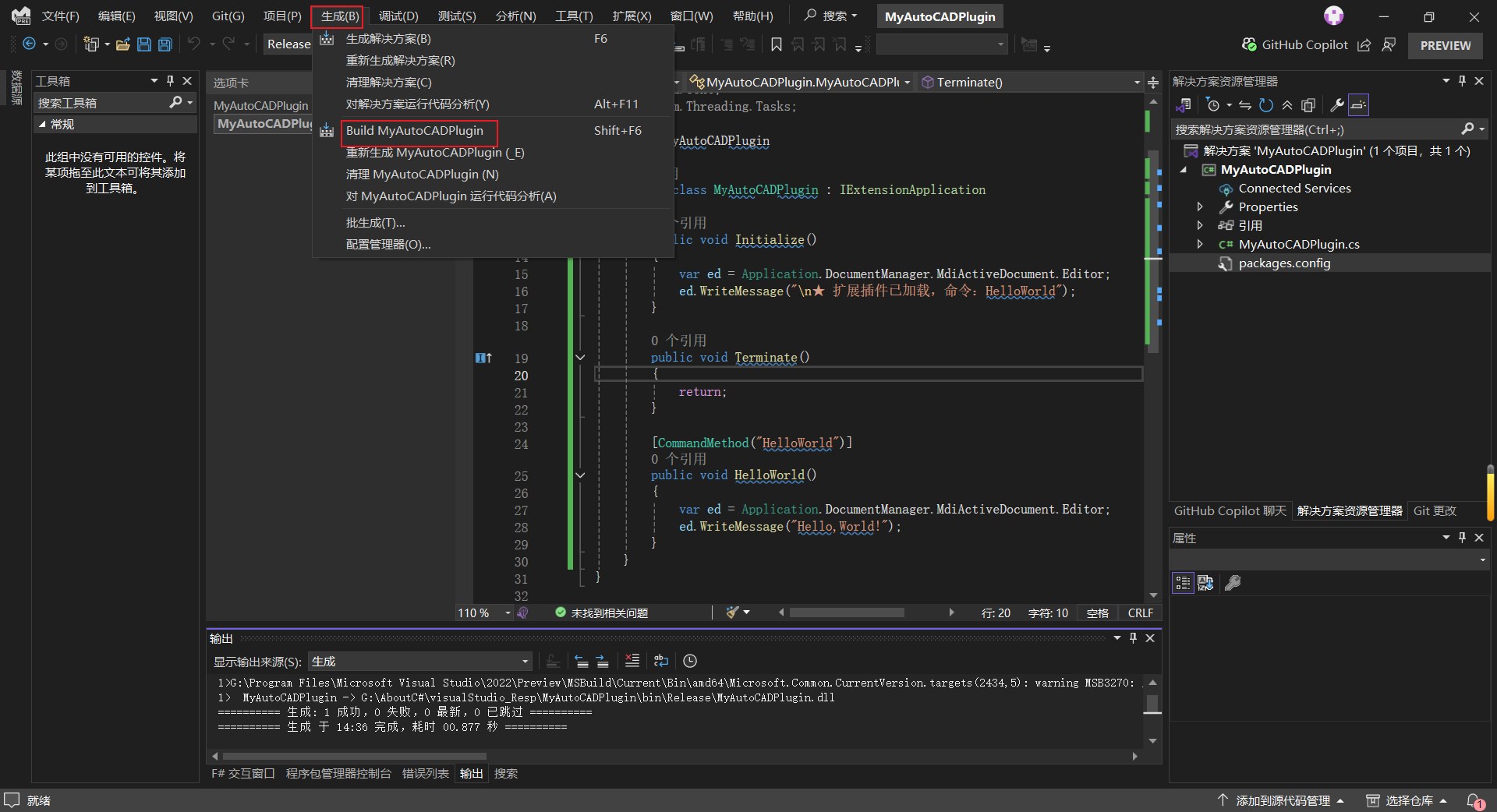

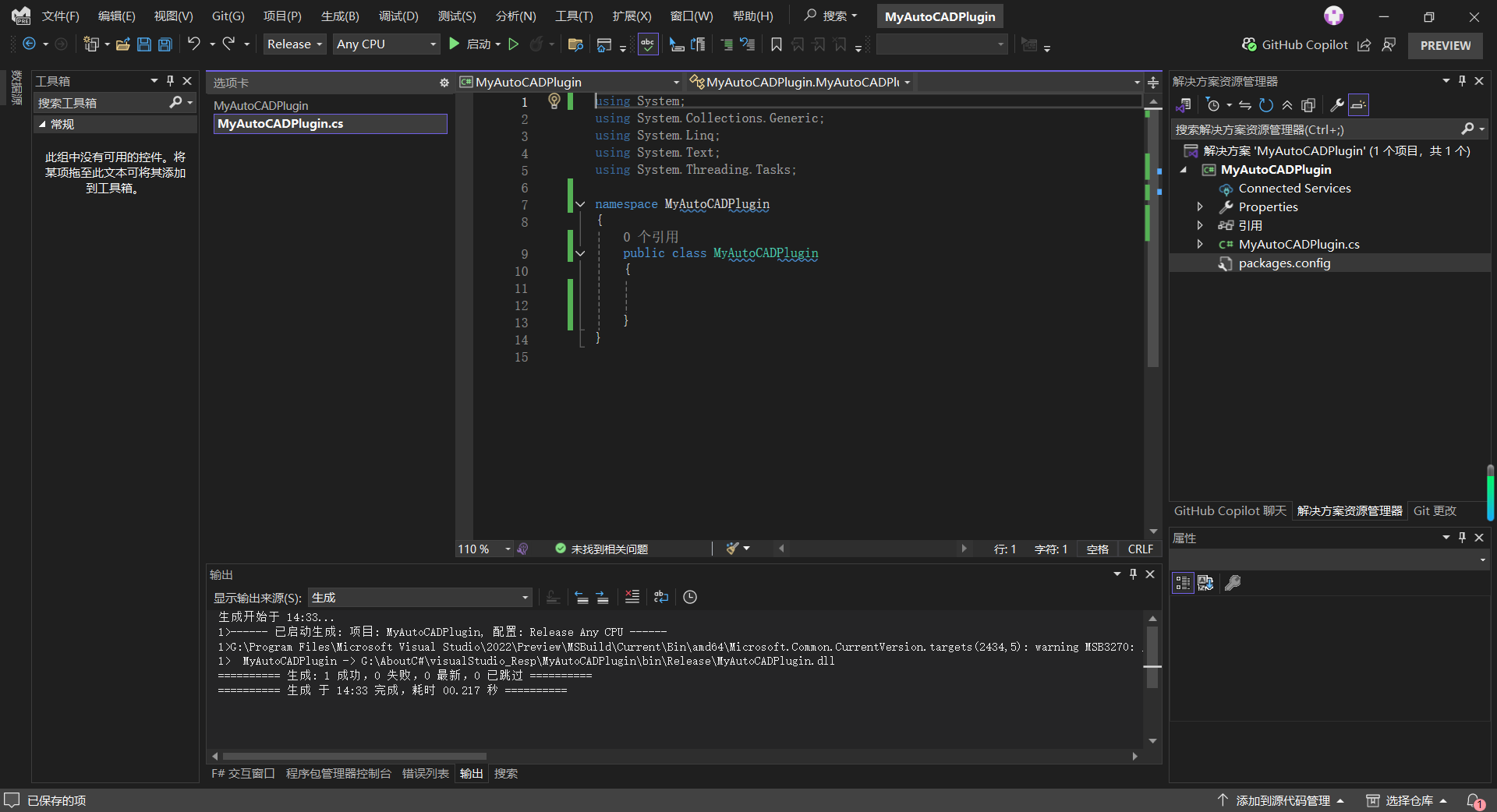

代码编写完毕，在生成菜单中找到build项（build之前最好把debug模式改为release）

 到这里就可以打开AutoCAD了，在命令行输入NETLOAD，然后将项目路径下的dll插件加载到AutoCAD中，输入方法指定的命令就可以使用了。

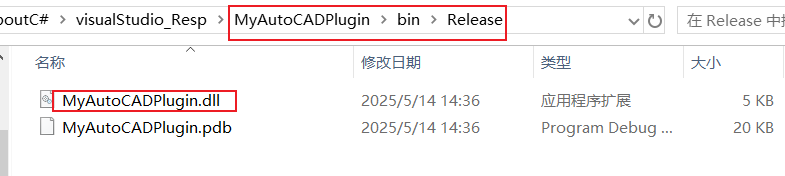

插件路径：

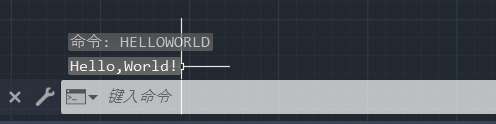

运行效果：



 注意：

这里激活插件中方法的命令就是[CommandMethod("HelloWorld")]这里声明的命令。
